Réparation de la coque d'un iPod Touch 2

Grâce à ce tutoriel, vous allez pouvoir comprendre comment procéder au changement de la coque arrière sur un iPod Touch 2.

Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

La réparation d’un iPod touch 2 se fait facilement, à la différence de l’iPod touch 4, le LCD étant séparable de la face avant tactile.
De plus, le châssis est simplement clipsé dans l’iPod touch et non collé.

Changement de la coque arrière sur un iPod Touch 2

Commencer par séparer le châssis de la coque. Le châssis est inséré au moyen de pattes en plastique qu’il vous faut simplement déclipser. Travailler délicatement sur tout le pourtour de l’ipod touch, en utilisant un médiateur en plastique plutôt qu’un outil en acier afin de ne pas blesser la coque:

Changement de la coque arrière sur un iPod Touch 2

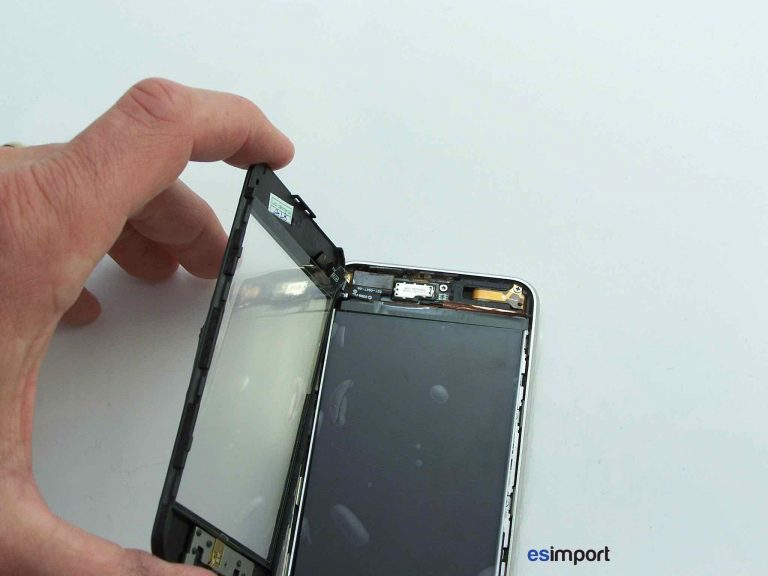

Puis déconnecter le tactile:

Changement de la coque arrière sur un iPod Touch 2

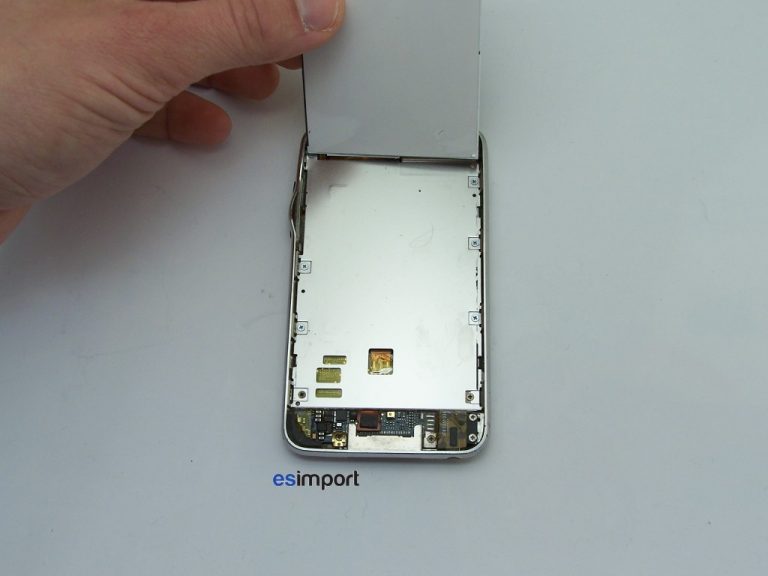

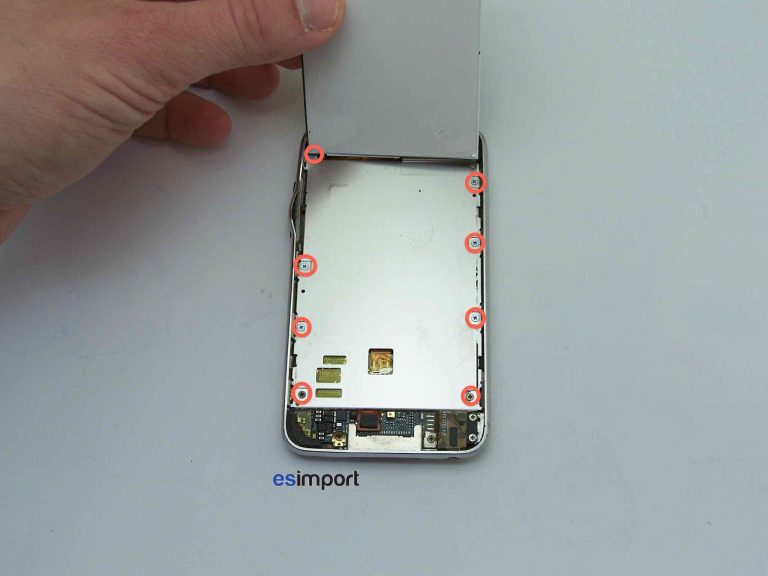

Une fois le tactile en verre retiré, soulever le LCD pour avoir accès à la plaque cachant le connecteur LCD:

Changement de la coque arrière sur un iPod Touch 2

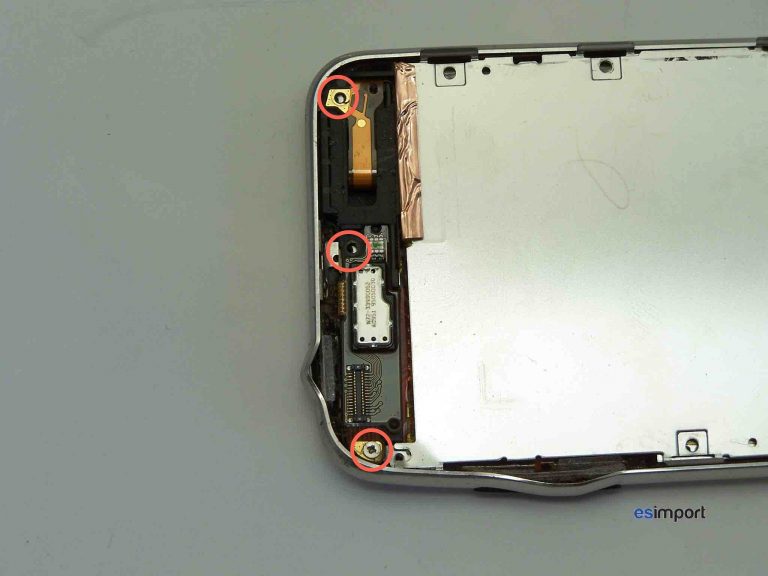

Dévisser la plaque:

Changement de la coque arrière sur un iPod Touch 2

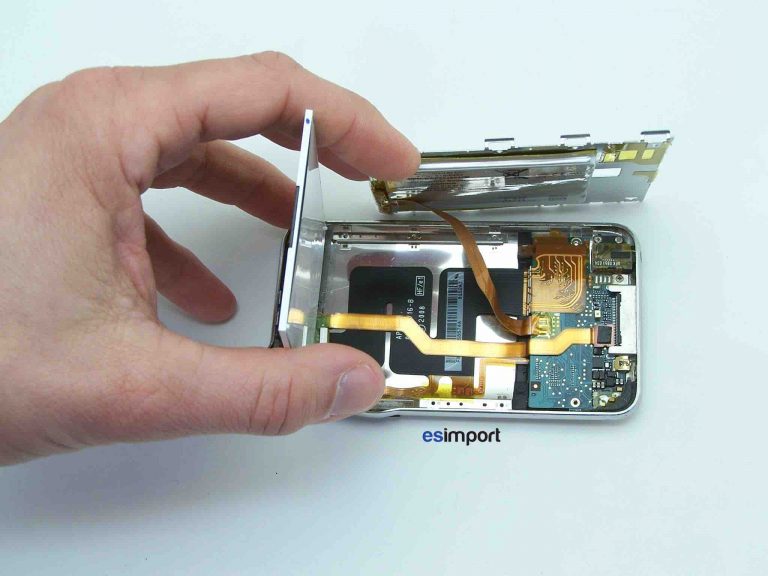

Soulever la plaque cachant le connecteur du LCD:

Changement de la coque arrière sur un iPod Touch 2

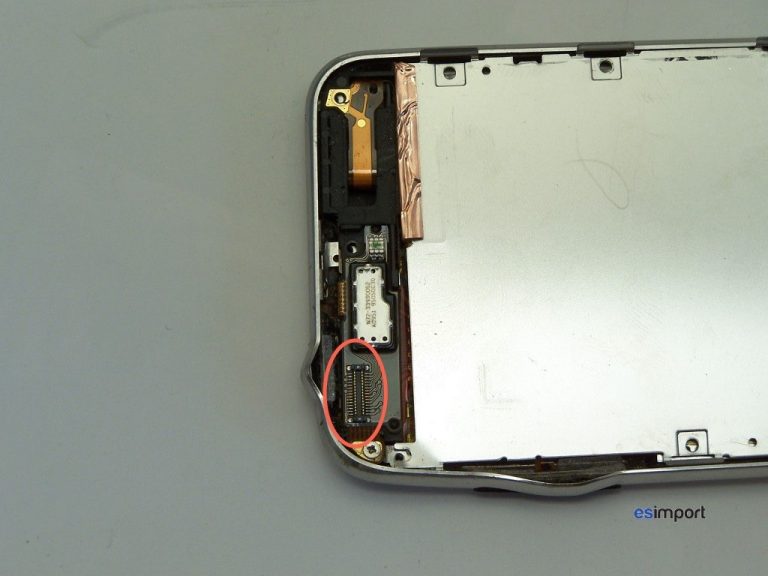

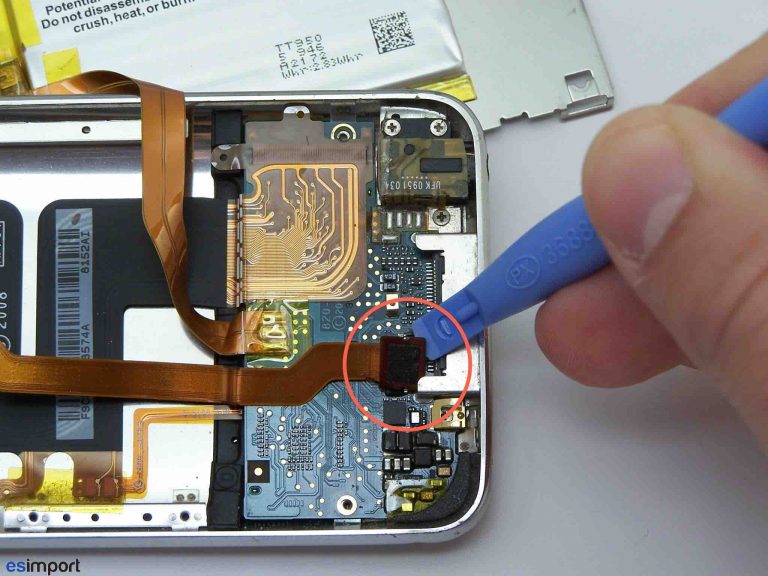

Déconnecter le LCD:

Changement de la coque arrière sur un iPod Touch 2

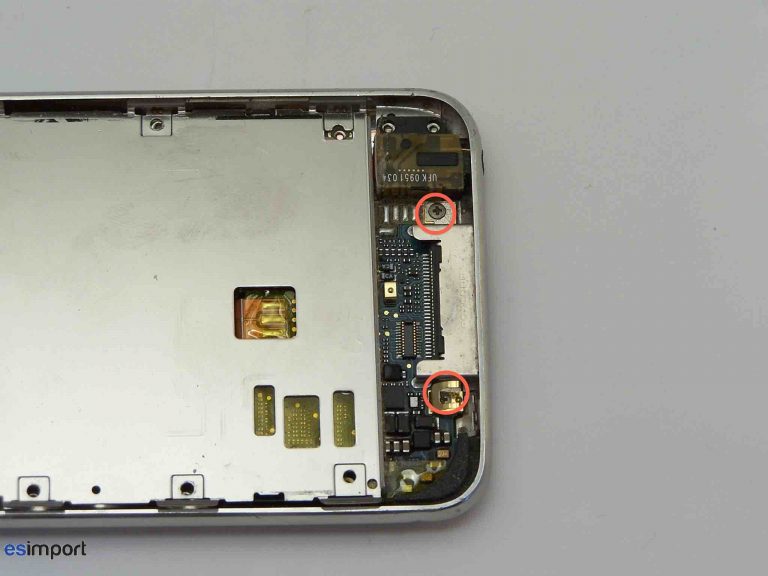

Dévisser les 2 vis maintenant le dock USB:

Changement de la coque arrière sur un iPod Touch 2

Déposer le dock connecteur USB:

Changement de la coque arrière sur un iPod Touch 2

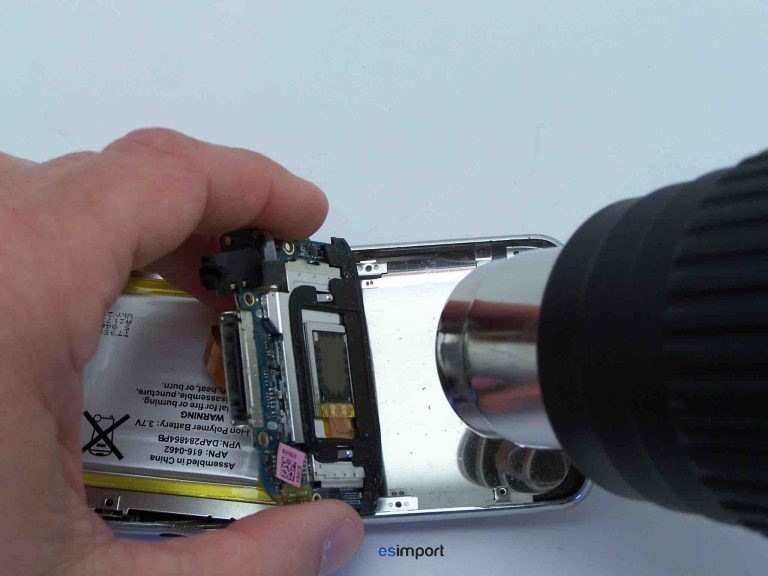

Chauffer délicatement, puis déposer petit à petit la carte mère de bas en haut:

Changement de la coque arrière sur un iPod Touch 2

Dévisser les vis maintenant le haut de la carte-mère:

Changement de la coque arrière sur un iPod Touch 2

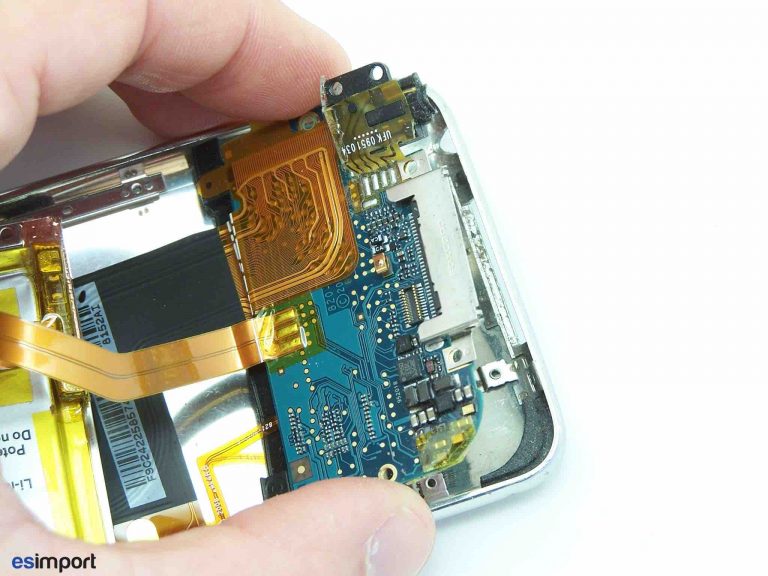

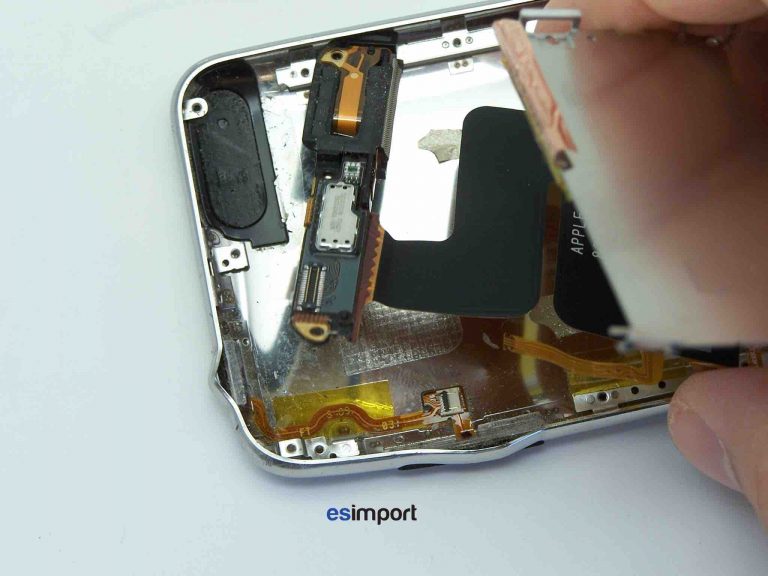

Déposer le haut de la carte-mère:

Changement de la coque arrière sur un iPod Touch 2

Changement de la coque arrière sur un iPod touch 2

Dévisser les 4 vis des supports de la nappe des boutons volume et on off de l’ipod:

Changement de la coque arrière sur un iPod Touch 2

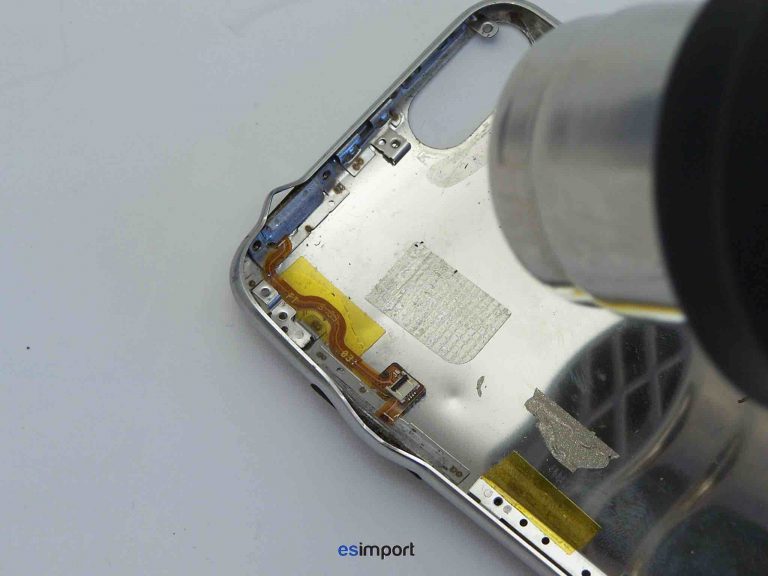

Chauffer la nappe puis la décoller:

Changement de la coque arrière sur un iPod Touch 2

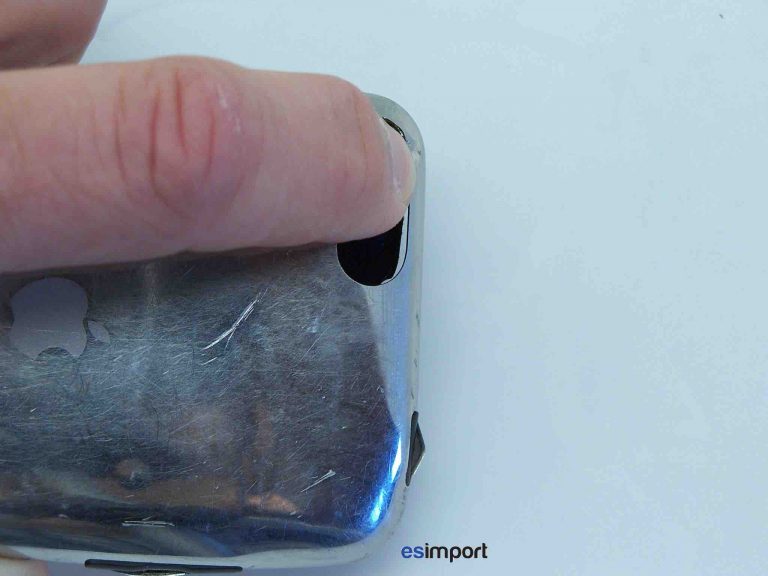

Sortir le cache:

Changement de la coque arrière sur un iPod Touch 2

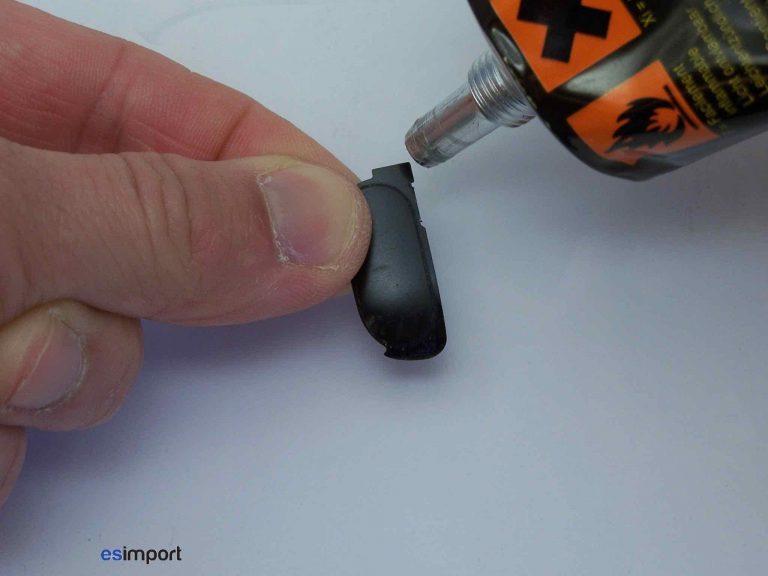

Encoller le cache, puis le poser dans la nouvelle coque:

Changement de la coque arrière sur un iPod Touch 2

Remonter dans le sens chronologique inverse. Une attention toute particulière devra être apportée afin de ne pas incorporer de poussière entre le LCD et l’écran tactile en suivant minutieusement les étapes suivantes:

Garder les protecteurs en plastique transparent jusqu’au dernier moment:

Changement de la coque arrière sur un iPod Touch 2

Retirer d’abord le protecteur du LCD:

Changement de la coque arrière sur un iPod Touch 2

Retirer ensuite le protecteur interne du tactile:

Changement de la coque arrière sur un iPod Touch 2

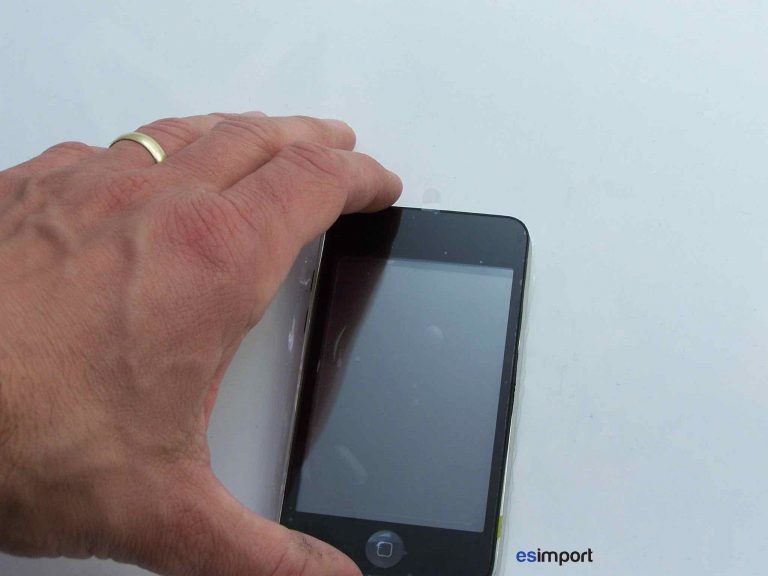

Reclipser le châssis:

Changement de la coque arrière sur un iPod Touch 2

Vous venez de procéder au changement de la coque arrière sur un iPod Touch 2.
