Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un iPod touch 5 Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.
Outillage nécessaire :
- équipement de protection individuel (masque gants)
- spatule acier
- tournevis cruciforme
- spatule plastique

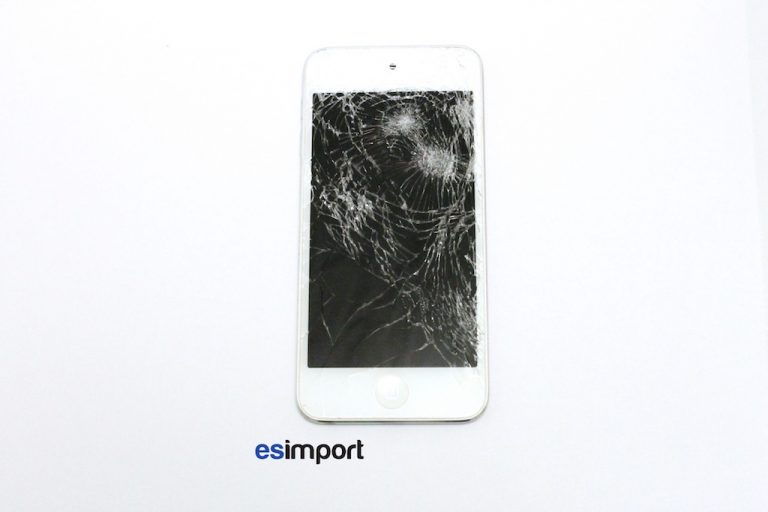

l’écran brisé sur ipod touch est une panne fréquente et nécessite le changement de l’ensemble complet:

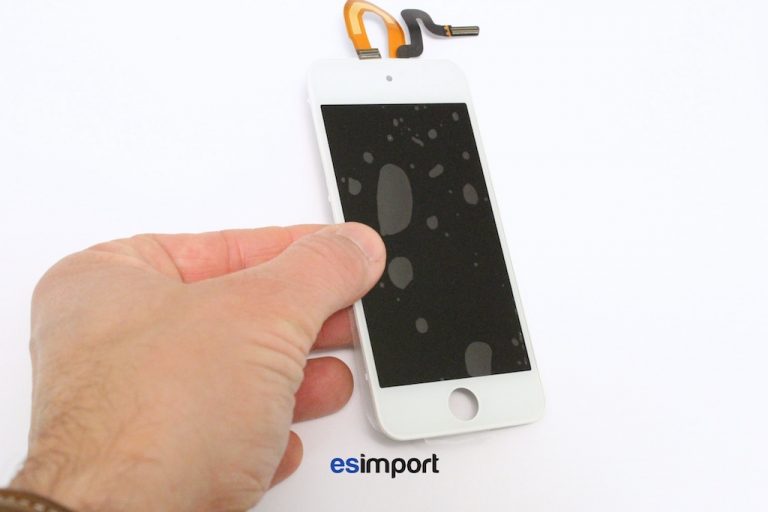

L’écran de rechange iPod touch 5 se présente sous la forme d’un ensemble écran assemblé, réunissant la surface en verre, l’écran tactile ainsi que l’écran LCD. Deux couleurs sont disponibles noir ou blanc à sélectionner en fonction de la couleur de l’iPod à réparer:
Sur l’arrière de cette pièce de rechange apparaît deux connecteurs à brancher sur la carte-mère afin d’assurer les fonctions tactile et écran LCD. Lors de la manipulation et du montage, attention à ne pas plier les nappes au niveau de la jonction avec l’écran LCD, cette partie étant assez fragile:

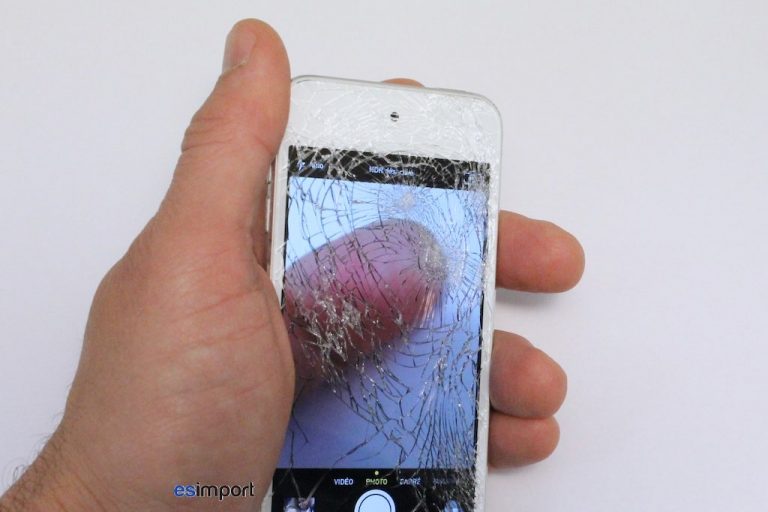

Afin d’éviter un démontage inutile et toute perte de temps, il est préférable de tester entièrement l’ipod dans ses fonctions principales (il est en effet économiquement peu rentable de changer l’écran si la carte-mère présente par ailleurs un défaut):

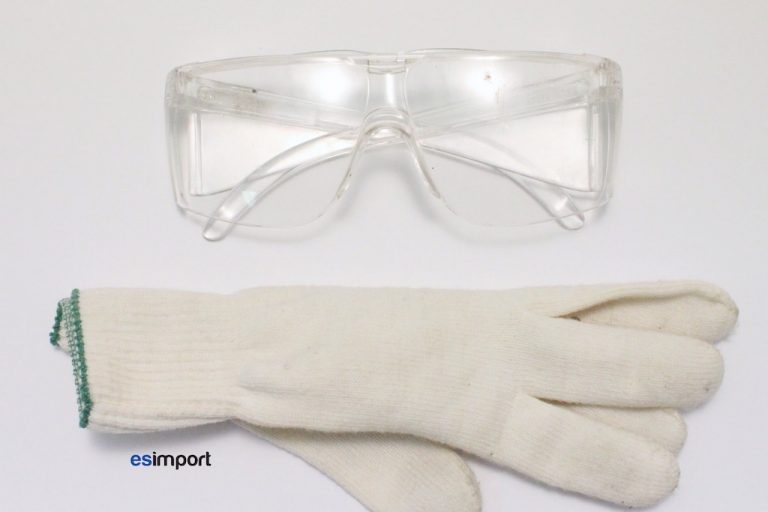

Avant d’attaquer le démontage de l’écran, il est souhaitable de s’équiper de gants et de masque. En effet, l’écran étant en verre, il y a risque de coupure ou d’échardes (c’est arrivé !):

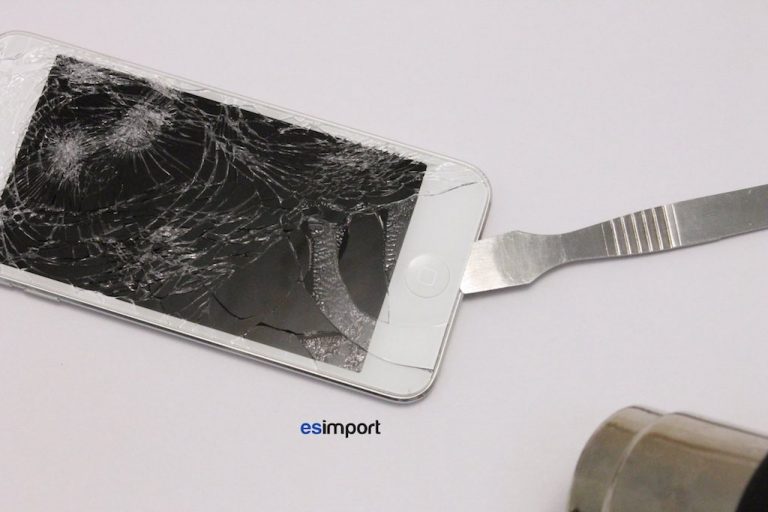

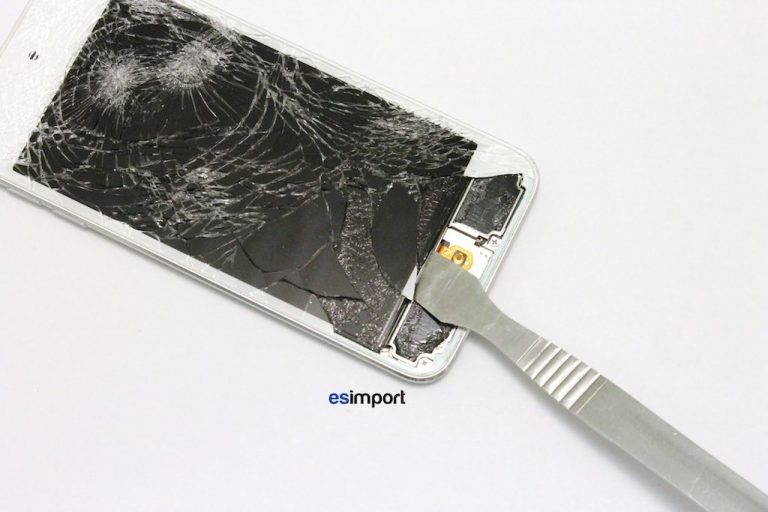

Insérer en premier lieu une spatule en acier entre le joint en plastique et la surface en verre, en s’aidant de chaleur afin d’assouplir la colle:

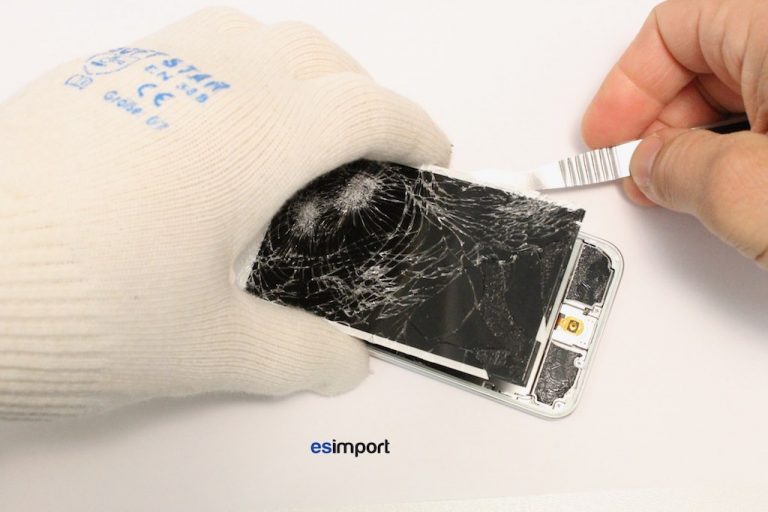

Selon l’état d’endommagement de l’écran, il est quelquefois nécessaire de poursuivre le désassemblage sous l’écran LCD:

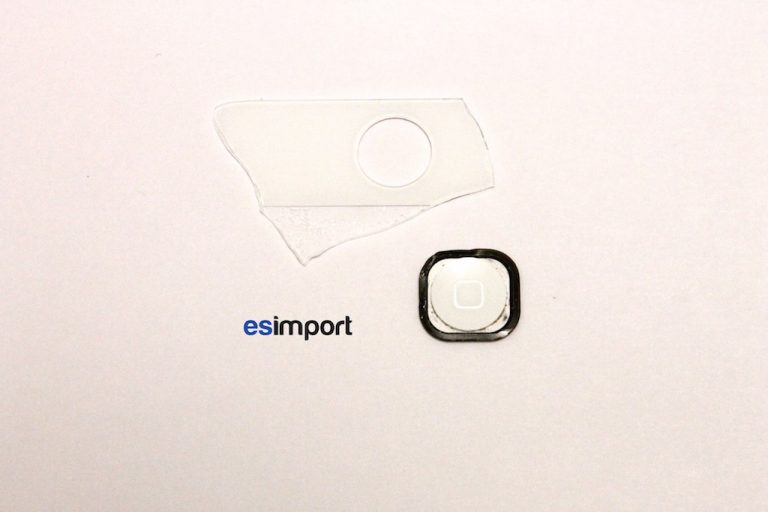

Ne pas oublier de décoller et récupérer le bouton home placé sous la surface vitrée en faisant bien attention de ne pas l’endommager (celui-ci sera récupéré puis collé sur le nouvel écran de rechange) :
Avec l’aide de l’outil en acier, faire levier sur les ergots en plastique sur tout le pourtour de l’écran:

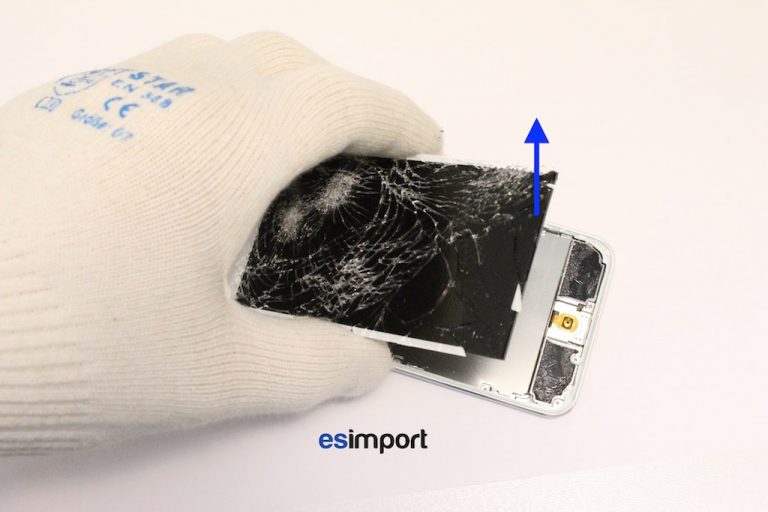

L’écran devrait se soulever sans peine. Si l’écran ne ‘vient’ pas, ne pas forcer et souffler au sèche-cheveux légèrement puis réessayer:

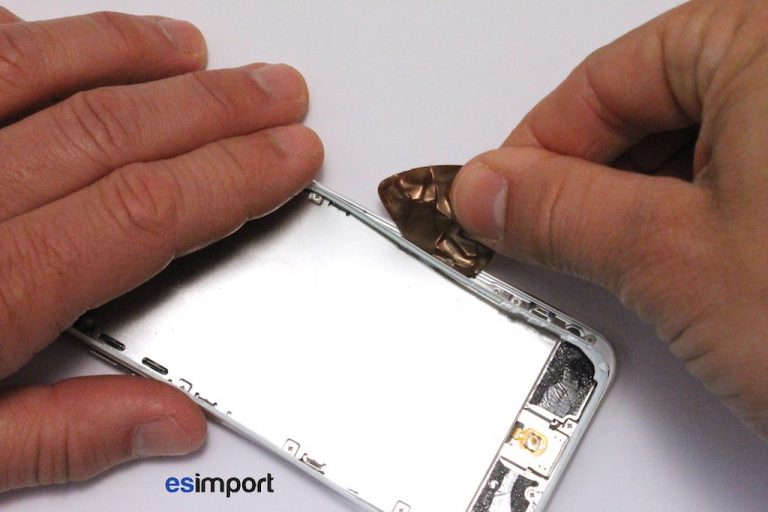

Se munir d’un onglet ou d’une spatule en plastique et démonter le joint. il n’est pas utile de le récupérer, un joint neuf est intégré à l’écran de rechange:

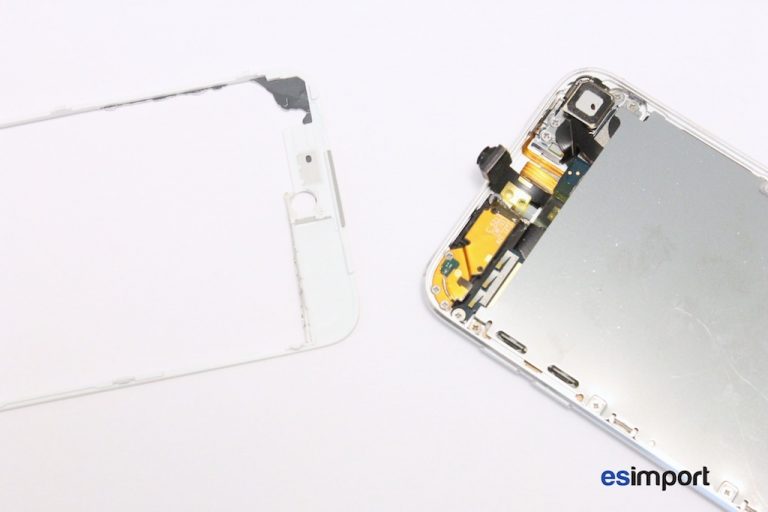

Décoller à l’aide de chaleur l’objectif photo, en prenant bien soin de ne pas l’abîmer:

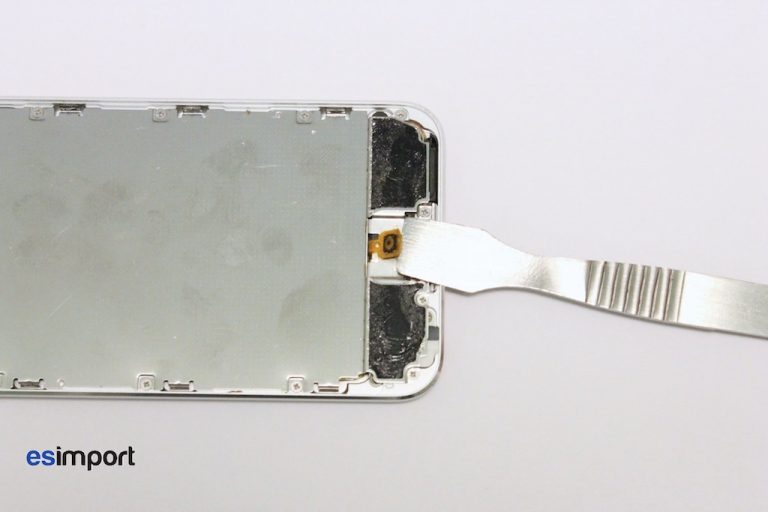

Décoller délicatement la nappe du bouton home avec la spatule métallique, sans la blesser:
Changement de l’écran sur un iPod Touch 5

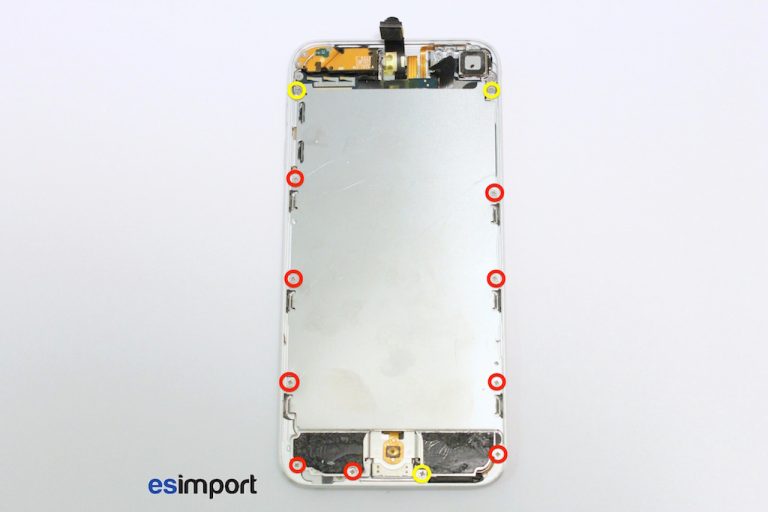

Se munir du tournevis cruciforme et réviser les vis matérialisées ci-dessous. Bien repérer leur positions, ces dernières sont de longueur différente:

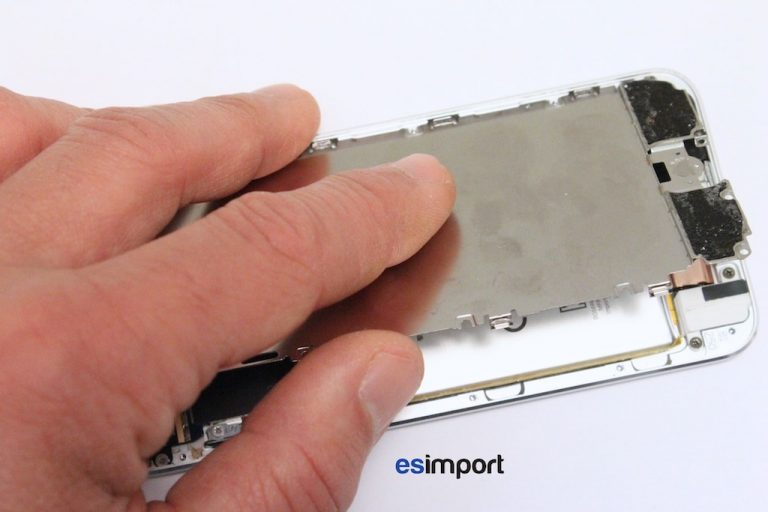

Les vis étant enlevées, la plaque peut être retirée:

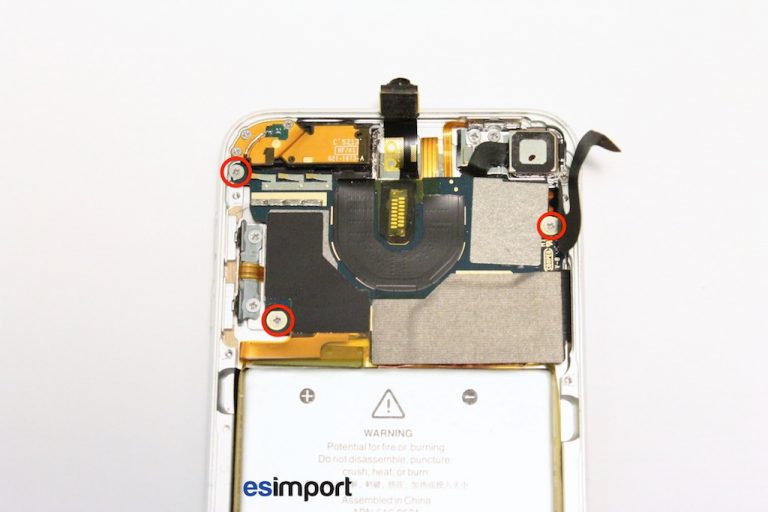

Dévisser les trois vis identifiées ci-dessous maintenant la carte-mère sur le châssis:

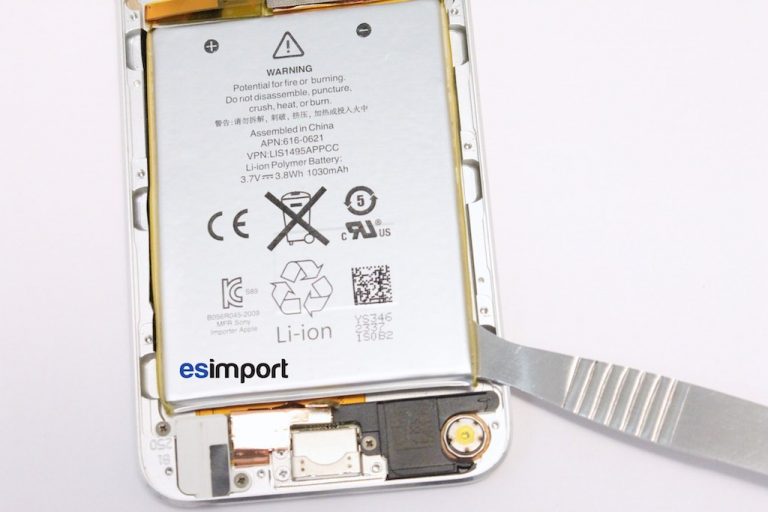

Décoller la batterie à l’aide de la spatule métallique. bien s’aider de chaleur, afin d’affaiblir la colle. Attention, ne pas retirer entièrement la batterie, cette dernière est soudée à la carte-mère et doit rester branchée:

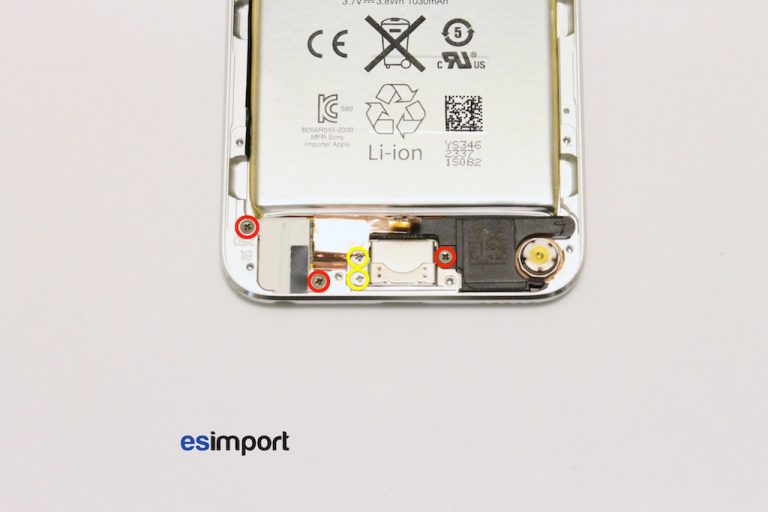

Dévisser l’ensemble jack connecteur dock en repérant bien les vis:
Glisser la spatule métallique sous le connecteur dock, afin de décoller cette pièce:

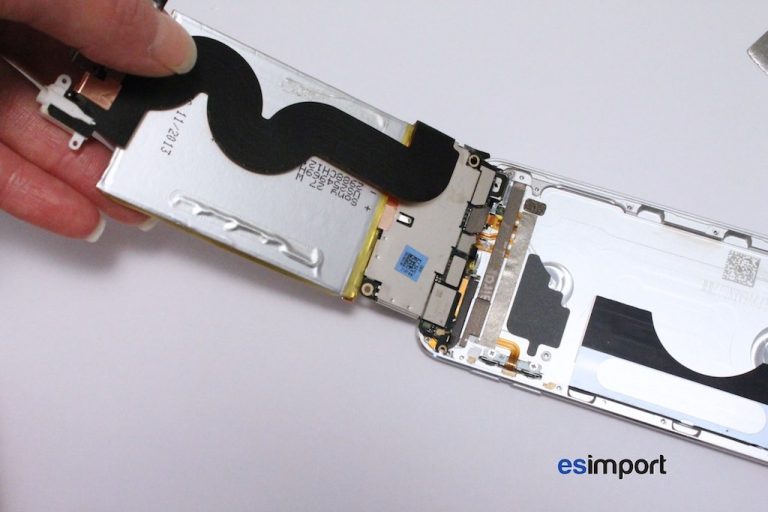

Il est désormais possible de soulever l’ensemble batterie / carte-mère et ainsi d’avoir accès à toutes les connections située sur le dessous:

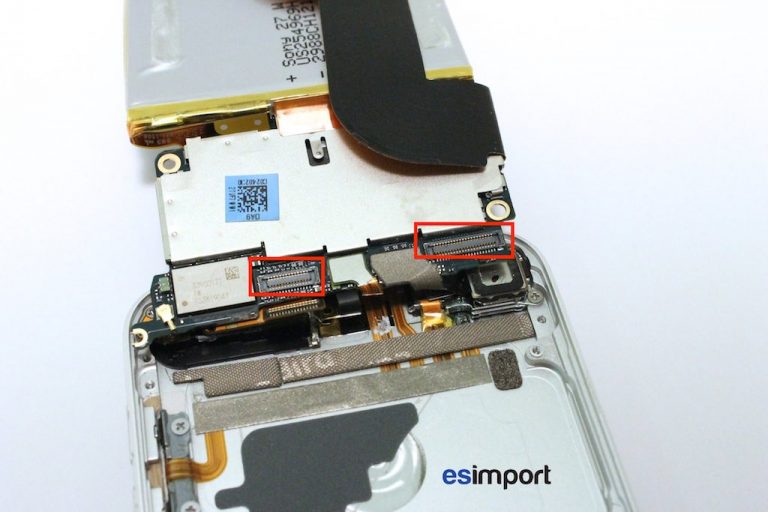

Repérer les connections de l’ensemble écran cerclées en rouge, puis les débrancher en utilisant un outil en plastique afin de ne pas endommager les connecteurs (photo prise connecteurs déjà débranchés) :
Avant remontage, réaliser un test en vérifiant le bon fonctionnement de l’iPod (wifi, deux objectifs photos, LCD, tactile etc…). Le remontage final pourra intervenir en suivant l’ordre chronologique inverse.
Vous venez de procéder au changement de l’ensemble écran sur un iPod Touch 5
