Grâce à ce tutoriel, vous allez pouvoir comprendre comment procéder au changement de l’écran LCD sur un iPod nano 7.
En cas de choc ou de chute sur un iPod Nano 7, Il peut arriver que seul le LCD soit endommagé sous la vitre tactile. Cette dernière étant détaillable, on peut se contenter de changer uniquement l’écran LCD.
Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un iPod nano 7 Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.
Outils nécessaires :
- kit outils iPod
- décapeur thermique
- spudger
- spatule en acier
- colle pattex gel
- pinces à linge
- écran LCD de rechange pour iPod Nano 7

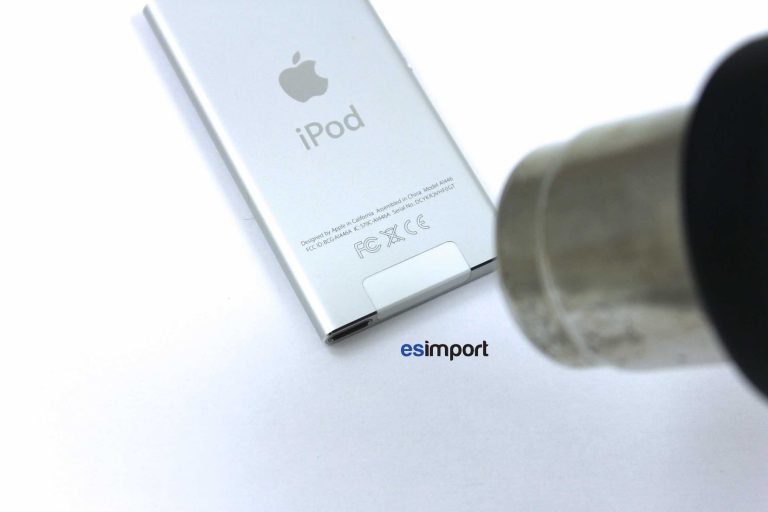

A l’aide du décapeur thermique, chauffer légèrement le cache blanc à l’arrière de l’ipod nano 7 :

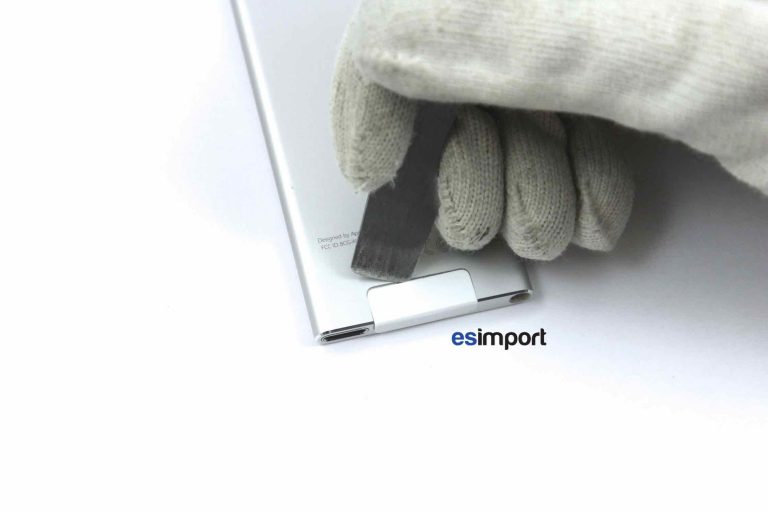

Avec la spatule en acier, retirer le cache doucement afin de ne pas rayer la coque. Chauffer encore si le plastique résiste :

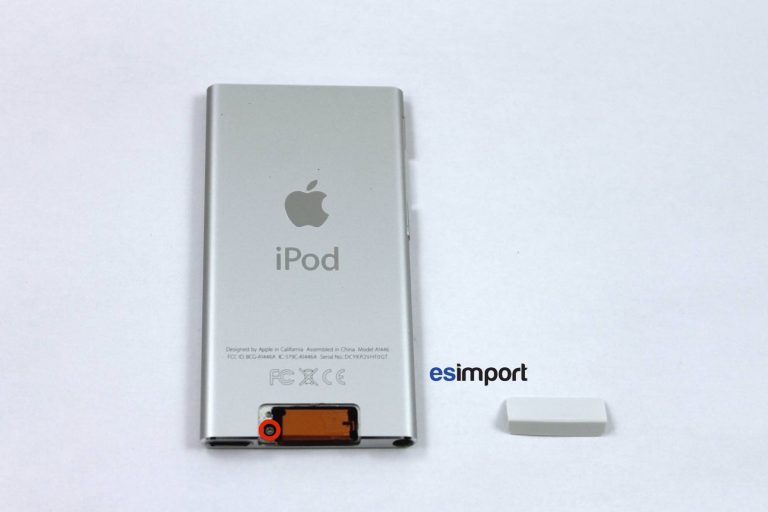

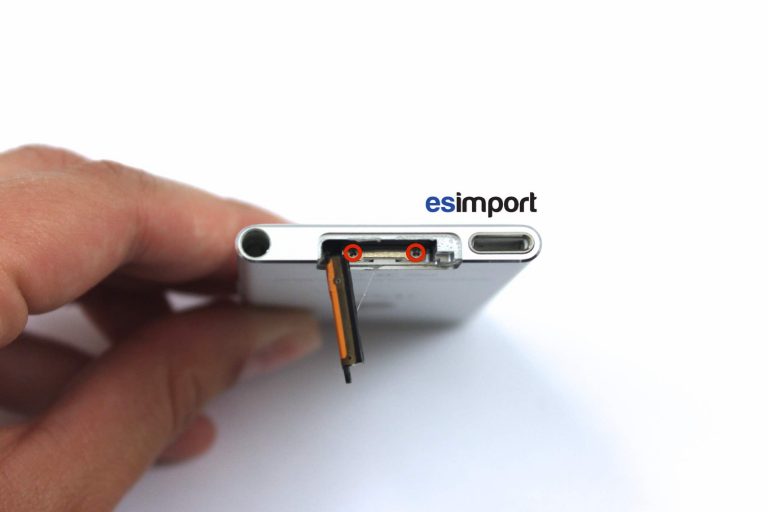

Une fois retiré le cache, dévisser la vis qui se trouve en dessous avec le tournevis cruciforme :
Soulever le cache noir à la verticale. Attention à ne pas arracher la nappe qui se trouve dessus :

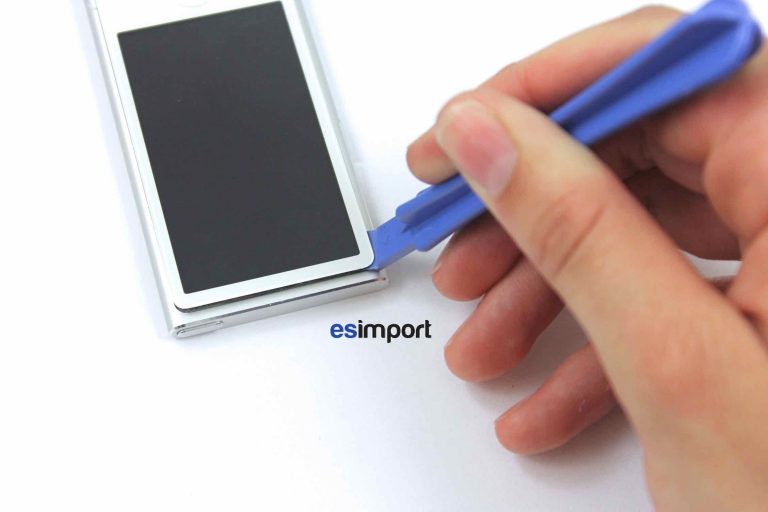

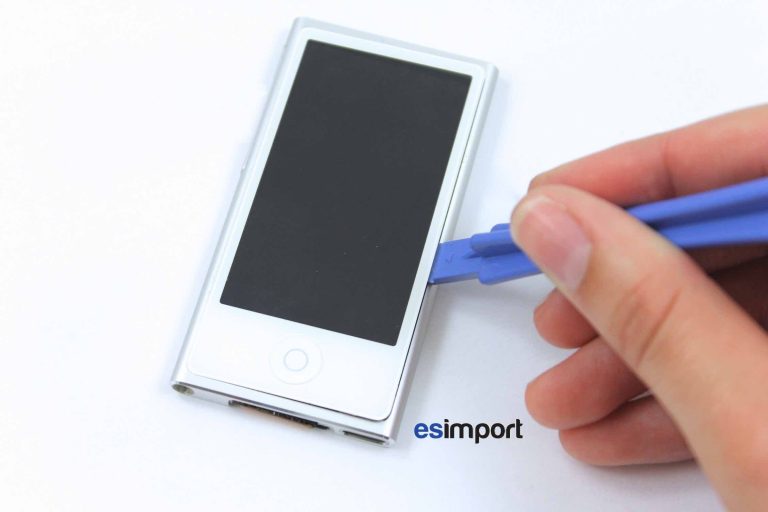

A présent, chauffer l’écran puis insérer un outil en plastique entre le châssis et la vitre tactile. La décoller lentement :
Continuer par les côtés en faisant pivoter l’outil :

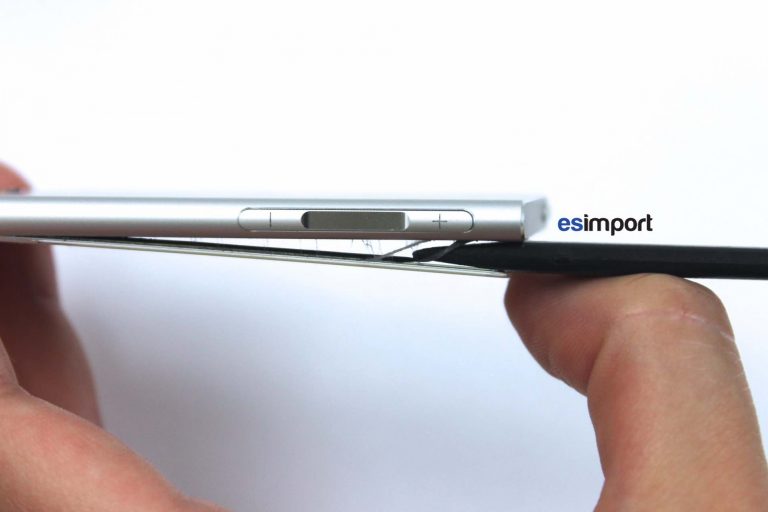

Avec le spudger, glisser sous la vitre pour enlever le bandeau de colle :
Vous devriez obtenir ceci :

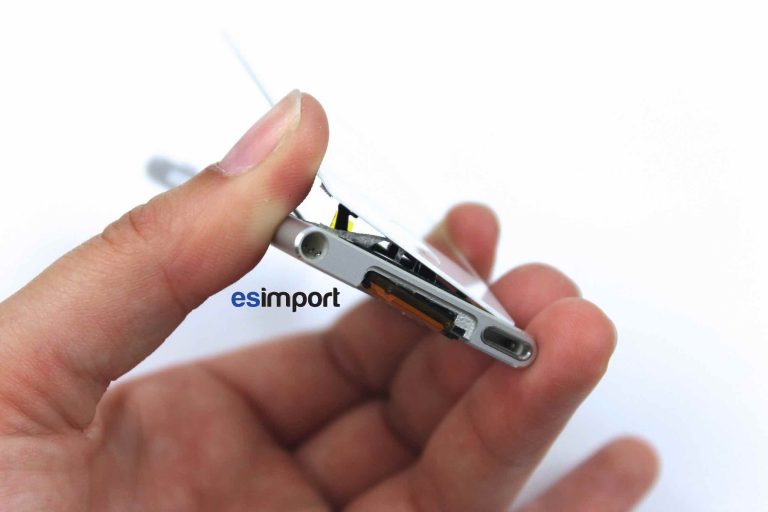

Attention à la nappe du tactile. Décoller lentement à cet endroit-là :

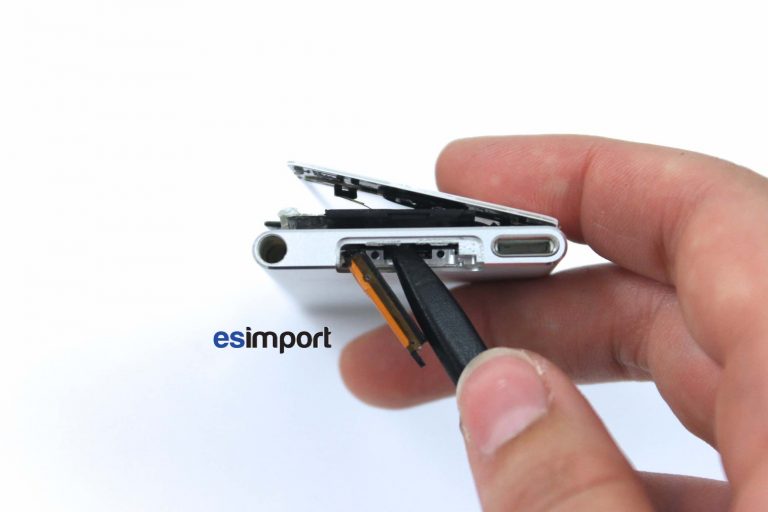

La vitre est maintenant totalement décollée mais il va falloir déconnecter la nappe avant de pouvoir l’enlever totalement. Avec le spudger, pousser par l’ouverture du dessous pour faire sortir le bloc où se trouve le LCD :

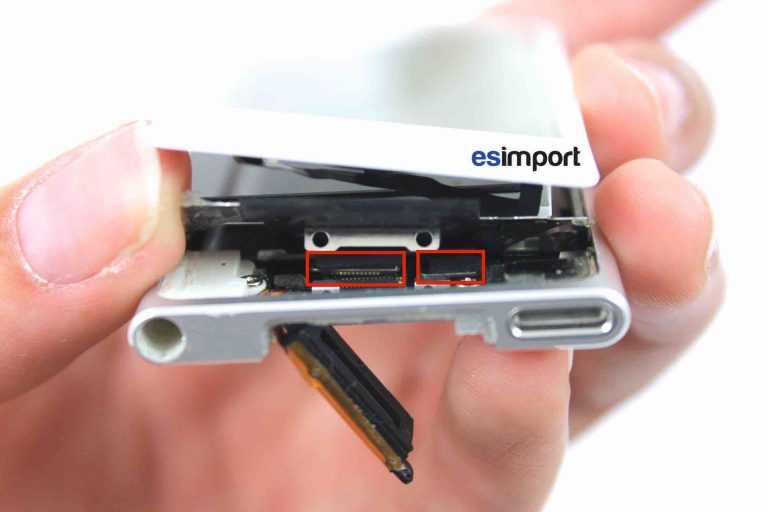

L’accès aux connecteurs tactile et LCD est maintenant possible. Déconnecter ces 2 nappes avec le spudger :

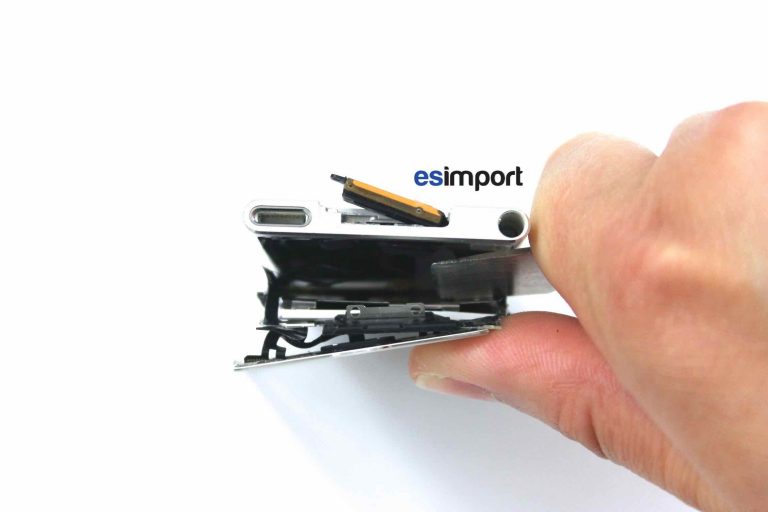

Avec la spatule en acier, faire sortir le bloc métallique où se loge le LCD. Pour cela, travailler en insérant la spatule entre le châssis et le bloc écran. Faire levier sur le côté gauche, puis le droit. Le bloc devrait sortir au niveau du bas de l’appareil :

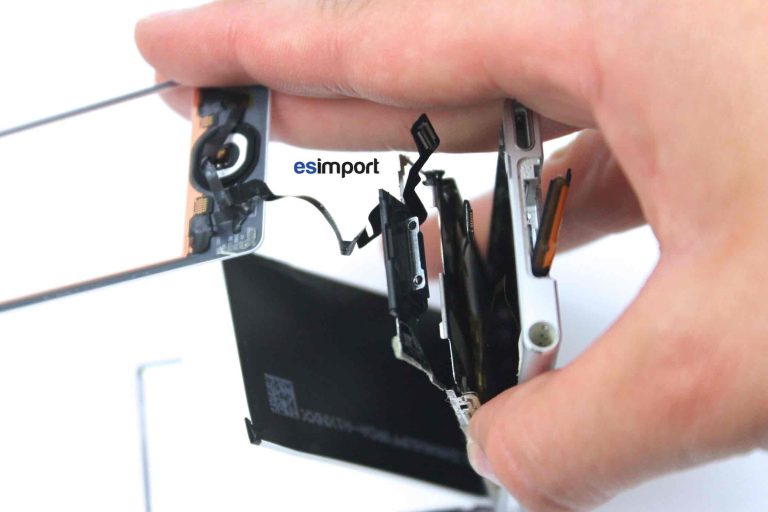

La vitre va pouvoir être retirée. Sa nappe passe à travers une ouverture du bloc métallique. La retirer en douceur :

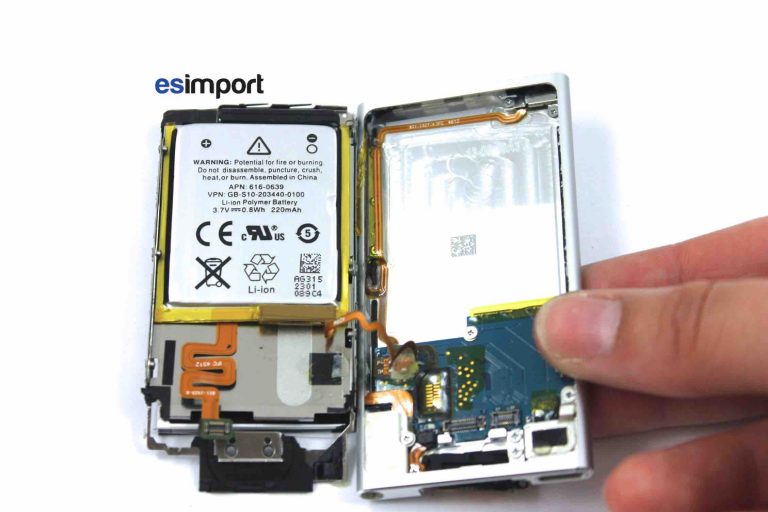

Sortir du châssis le bloc métallique contenant le LCD. Celui-ci est simplement bloqué par le haut du contour en aluminium. Il faut donc le dégager par le bas en le tirant doucement. Vous devriez arriver à cette situation:
Changement de l’écran LCD sur un iPod nano 7

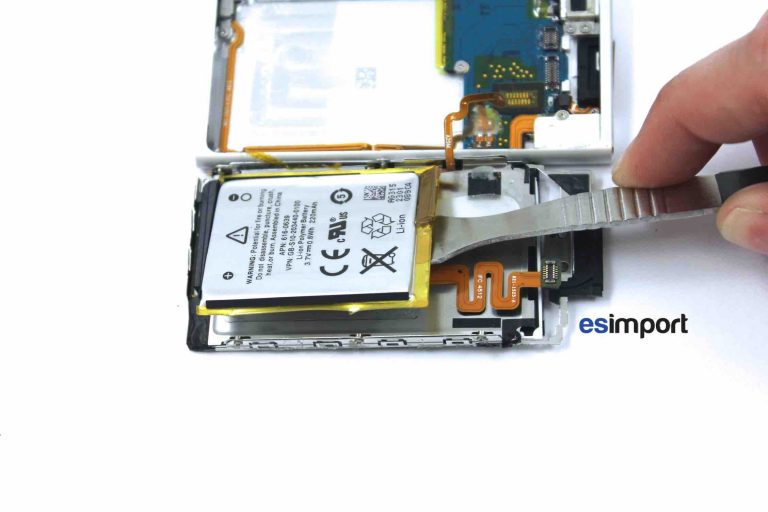

Insérer la spatule sous la batterie. Celle-ci est fortement collée, il faut cisailler la colle sans toutefois endommager la batterie :

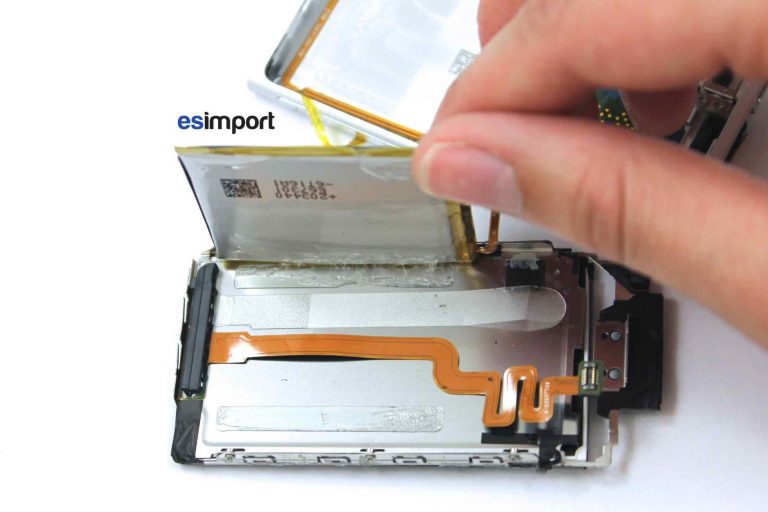

Sortir la batterie du bloc métallique :

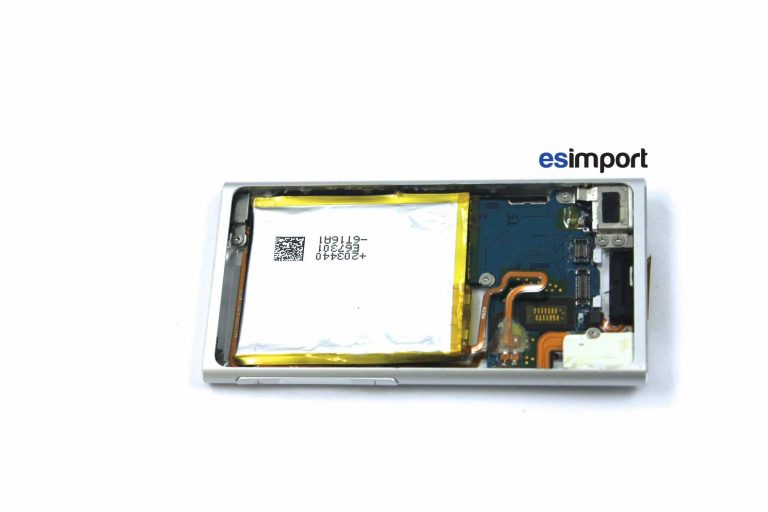

La replacer dans le châssis :

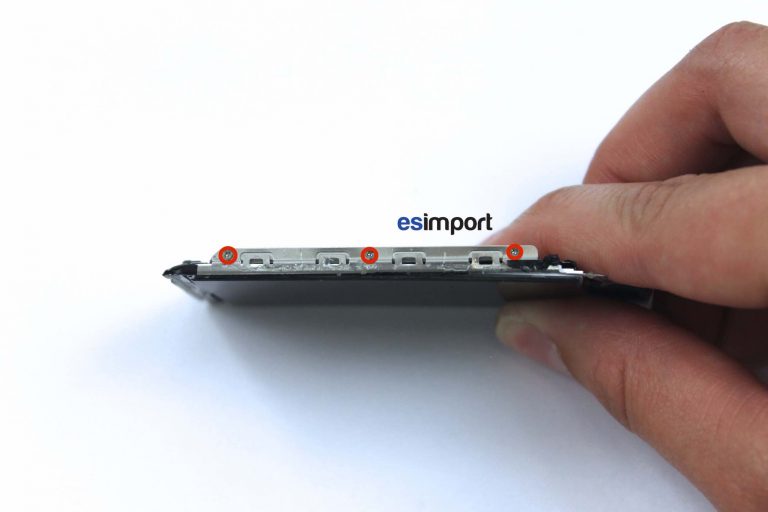

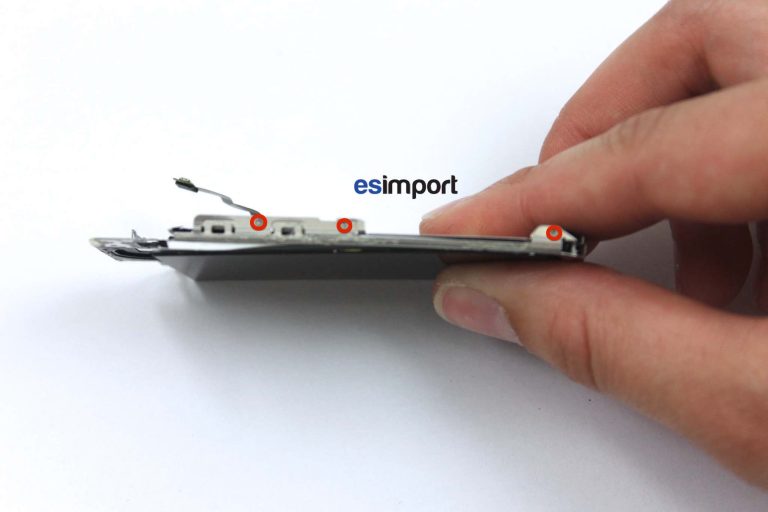

Prendre la partie LCD et à l’aide du tournevis cruciforme, dévisser les 3 vis du côté gauche :
Dévisser les 3 vis du côté droit :

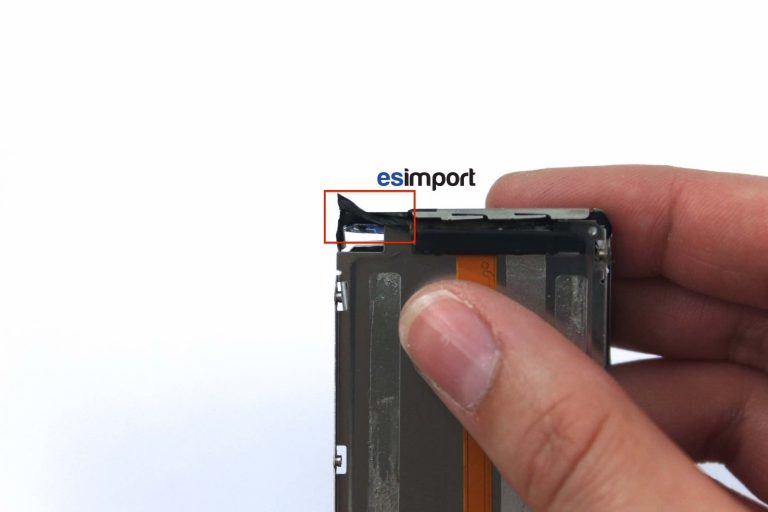

Retirer l’adhésif qui maintient les 2 parties du bloc ensemble :

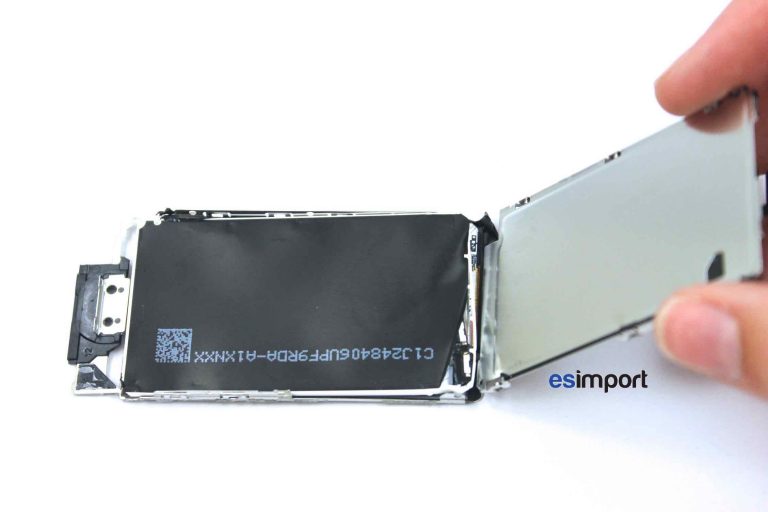

Les 2 parties peuvent désormais être séparées :
Retirer le squelette métallique du reste du bloc LCD :

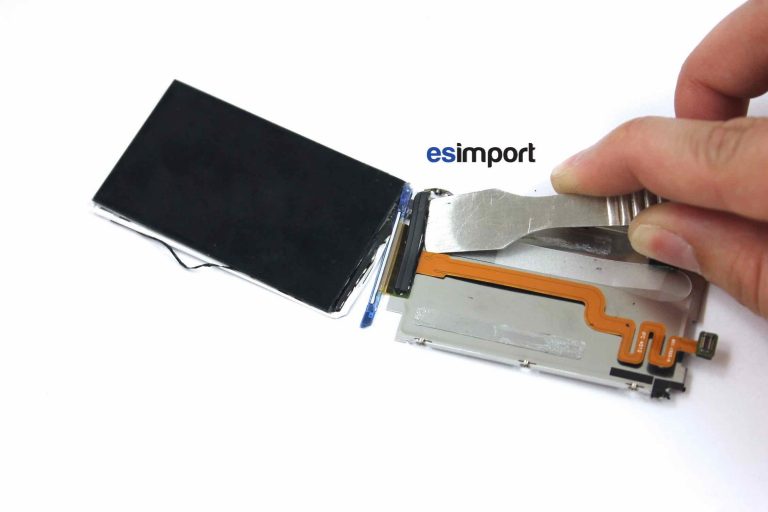

Avec la spatule, décoller la barre de plastique collé sur la nappe LCD :

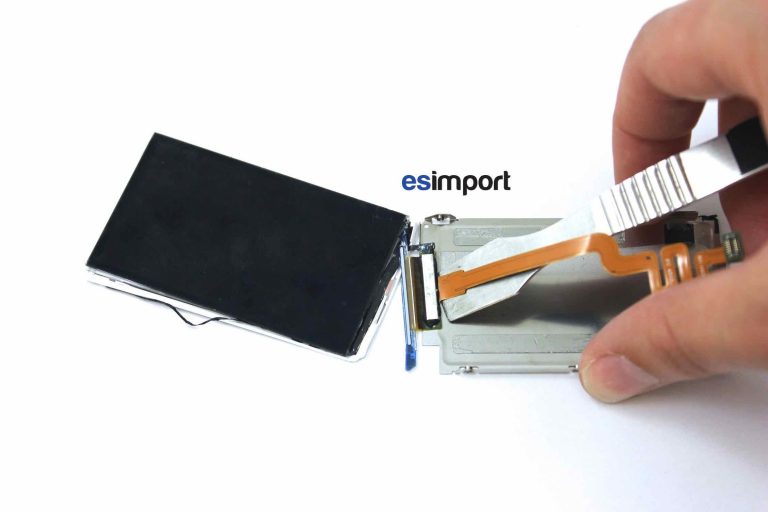

Décoller maintenant la nappe LCD. Celle-ci est pliée en deux et collée de part et d’autre de la plaque métallique :

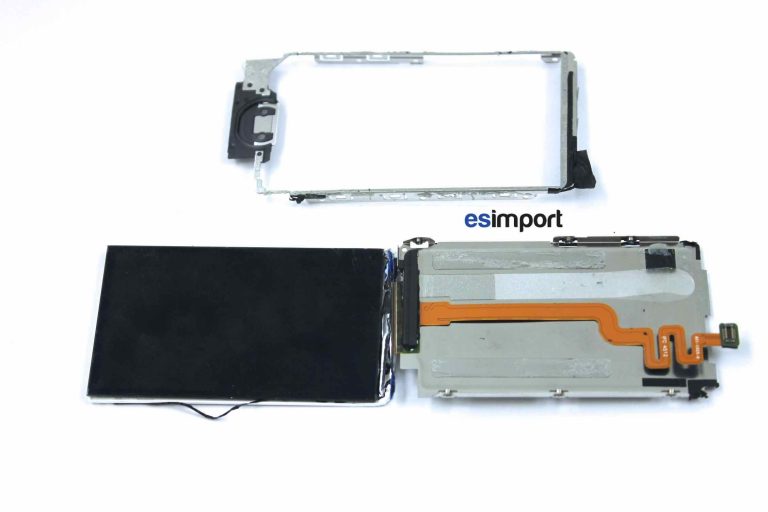

L’écran LCD peut être retiré.

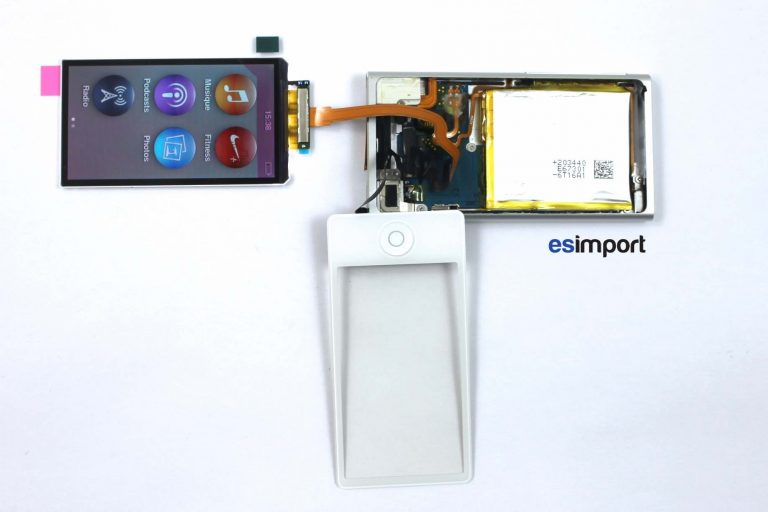

Brancher provisoirement le nouvel écran pour en vérifier son fonctionnement :
Si tout fonctionne, le remontage s’effectue dans l’ordre chronologique inverse.
Au moment du recollage, appliquer un filet de colle sur les bords de la vitre tactile après avoir nettoyé soigneusement la vitre. Laisser sécher la colle en serrant avec les pinces à linge.
Vous venez de procéder au changement de l’écran LCD sur un iPod nano 7 blanc
