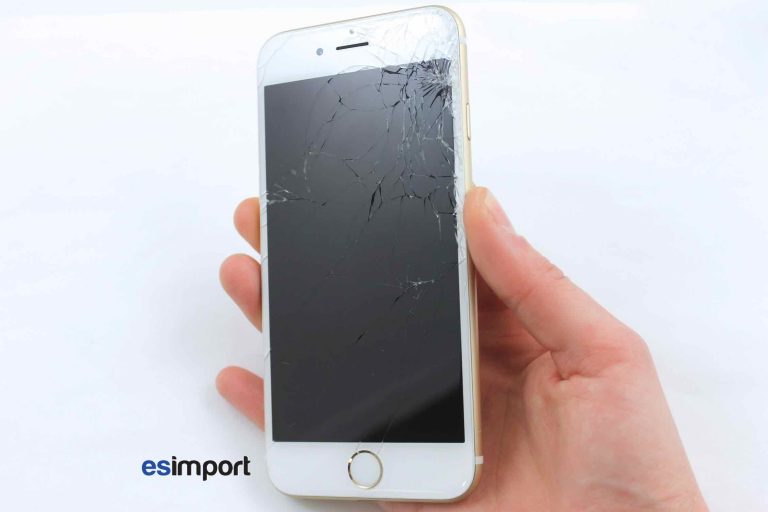

Grâce à ce tutoriel, vous allez pouvoir comprendre comment procéder au changement de l'écran sur un iPhone 6.
Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.
Outils nécessaires :
- kit outils iPhone
- spudger
- écran de rechange pour iPhone 6 noir ou blanc
- pince
- décapeur thermique

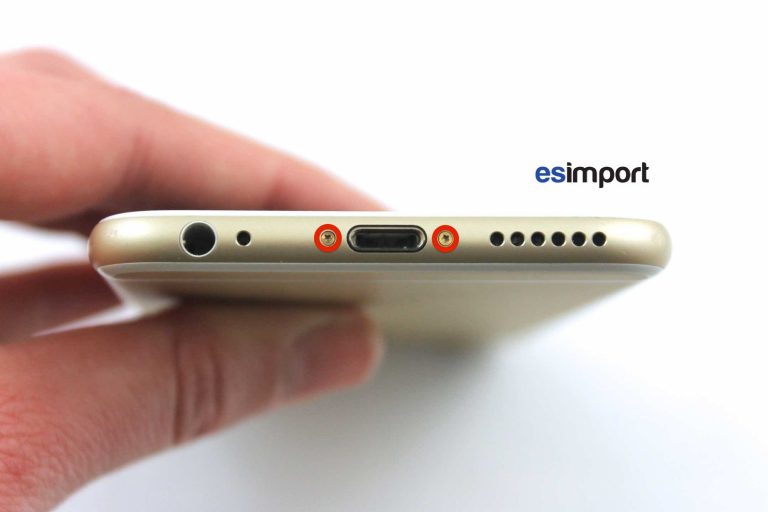

Avec le tournevis pentalobe spécial iPhone, dévisser les 2 vis situées en bas de l’appareil :

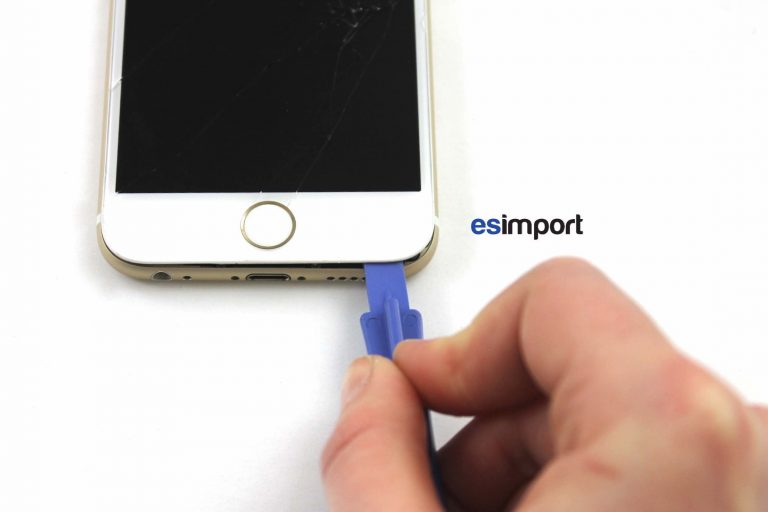

Glisser l’outil en nylon entre l’écran et le châssis. Il est préférable d’utiliser cet outil plutôt qu’une spatule en acier afin de ne pas abimer la coque de l'iPhone:
Continuer afin d’entrouvrir toute la partie inférieure de l’iPhone :

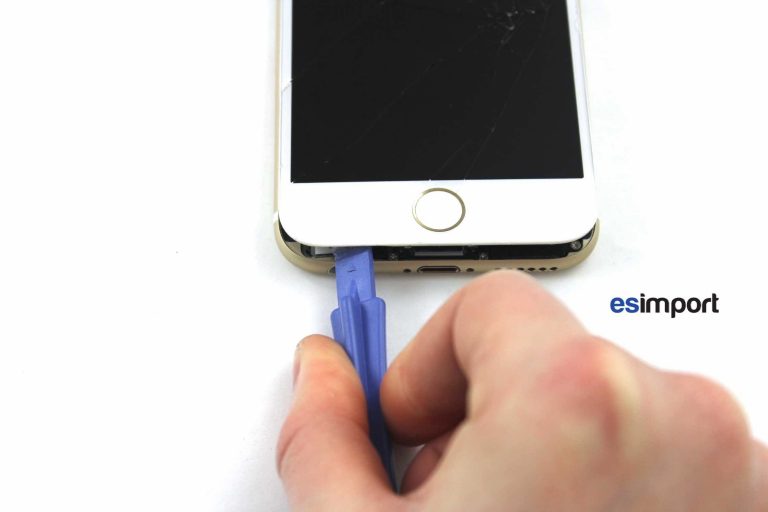

Glisser ensuite sur les côtés et faites levier pour déboîter le bloc écran :

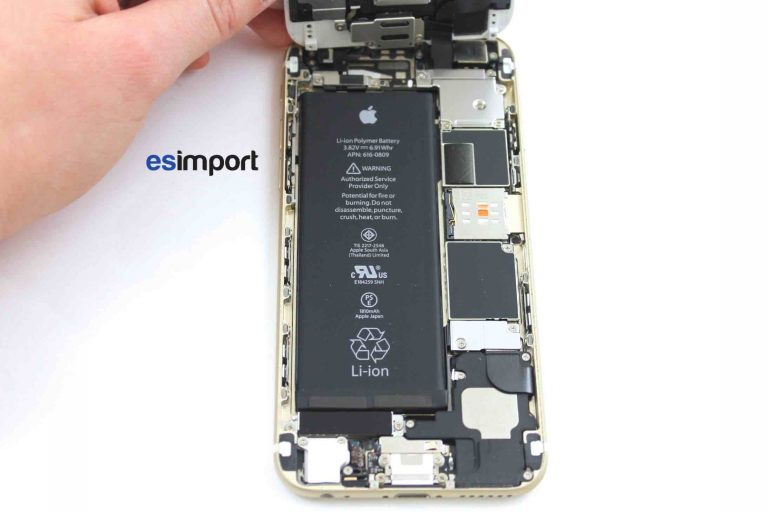

Ne pas déposez pas encore entièrement l’écran ! Celui-ci est encore retenu par 4 nappes :

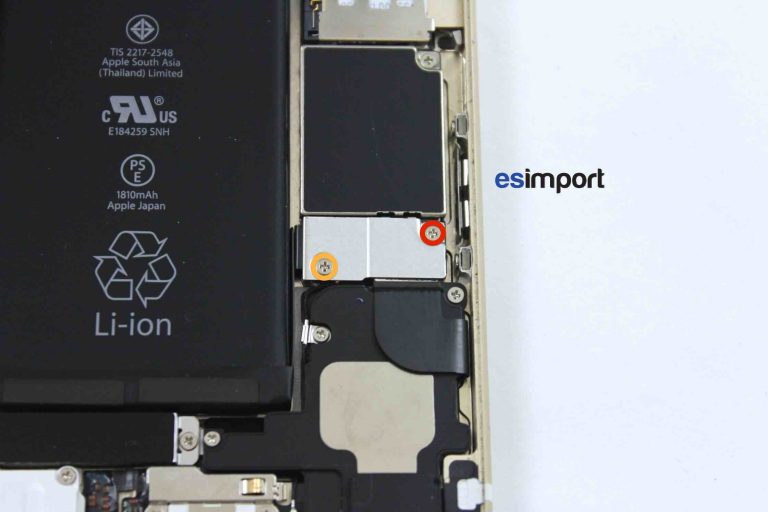

Avant de déconnecter d’autres élément, il faut débrancher la batterie pour ne pas créer de court-circuit sur la carte-mère. Avec le tournevis cruciforme, dévisser les 2 vis de la plaque qui sécurise la connexion de la batterie :

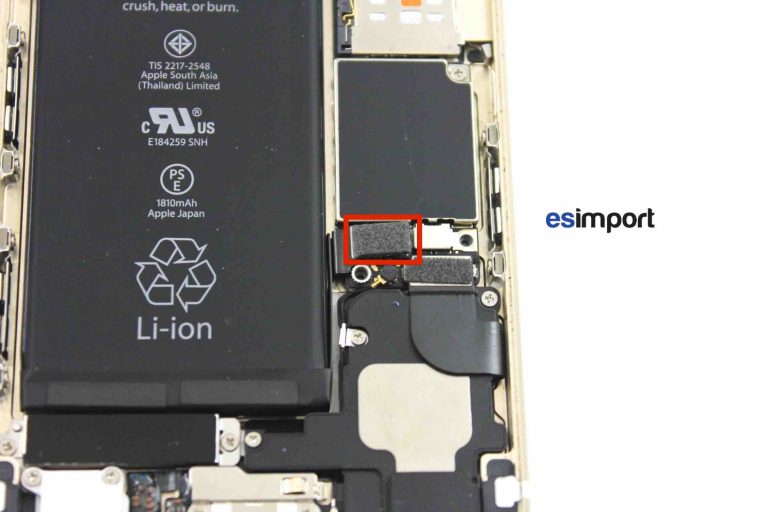

Avec l’outil en nylon spudger, déconnecter la batterie :

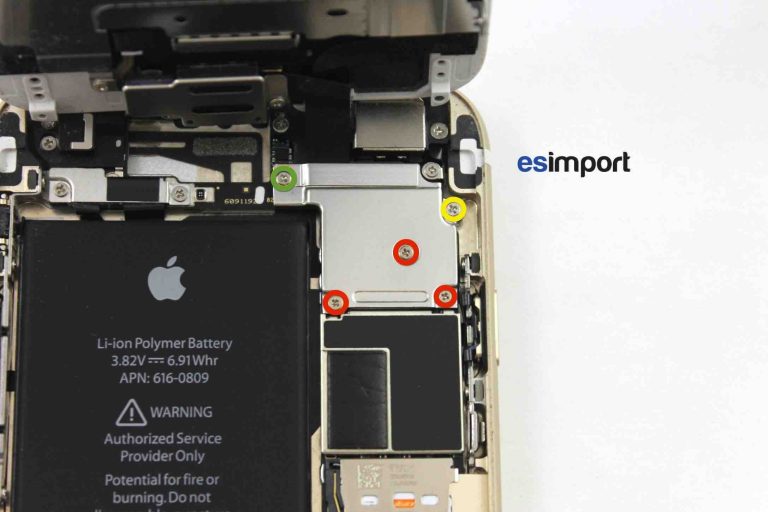

Retirer ensuite la plaque située en haut de l’appareil. Bien noter les tailles différentes des vis pour faciliter le remontage :
l’iPhone 6 a la particularité d’avoir la nappe du bouton home placée sur le haut de l’appareil. Cela rend le démontage beaucoup plus aisé que sur l’iPhone 5S où cette nappe gênait l’ouverture du bloc écran, obligeant donc sa déconnexion avant celle de la batterie.

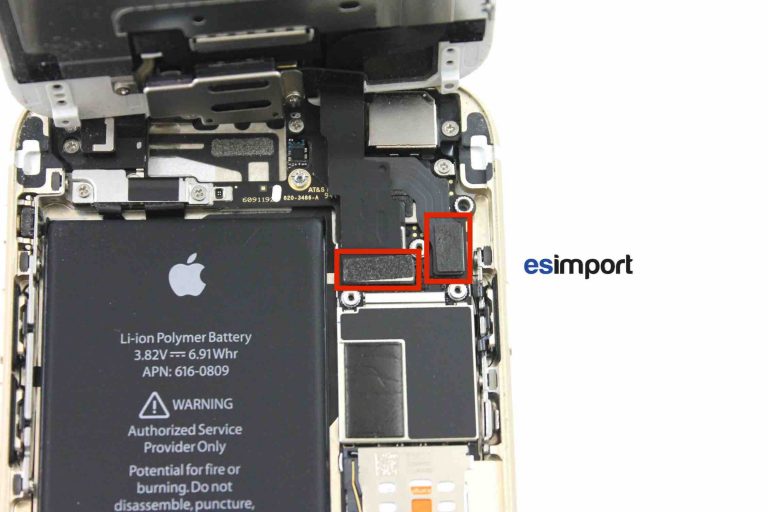

Avec le spudger, déconnecter la nappe de la caméra/capteur de proximité et celle du bouton home :

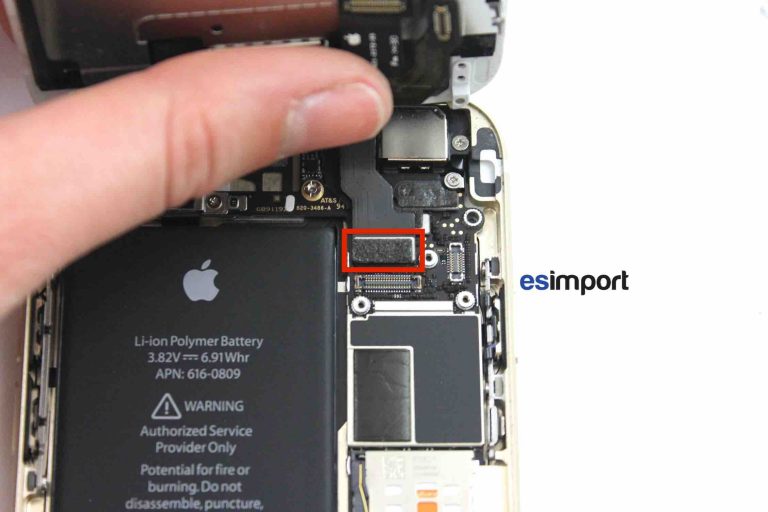

Sous les 2 nappes précédentes se trouve le tactile, le débrancher à l’aide du spudger :

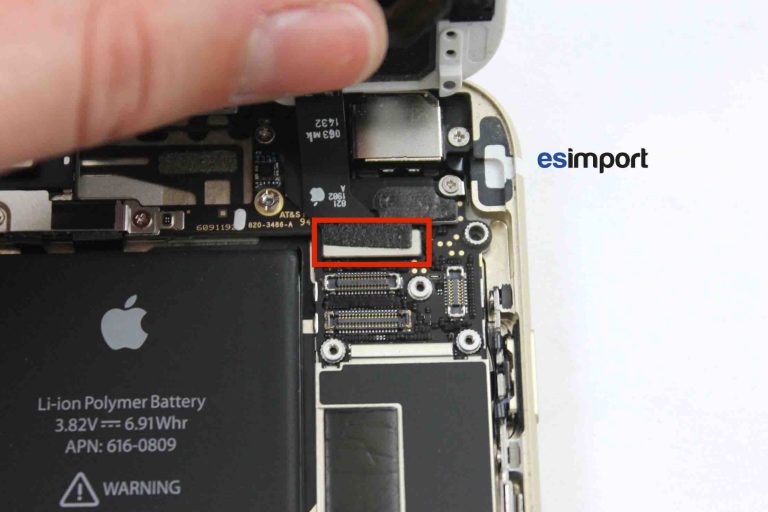

Enfin, la dernière nappe, celle du LCD, est accessible, la déconnecter :

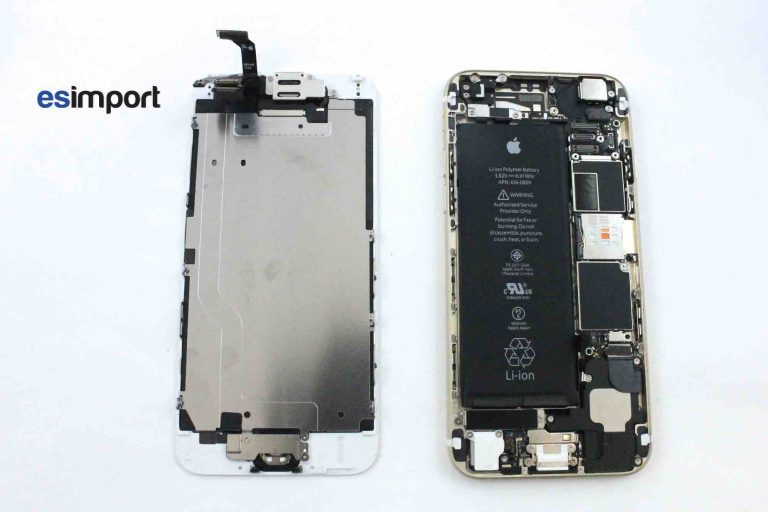

Vous pouvez maintenant séparer le bloc écran du châssis :
Démontage de l’ensemble écran sur un iPhone 6
Nous allons maintenant démonter les différents éléments à récupérer et à remonter sur le nouvel écran.

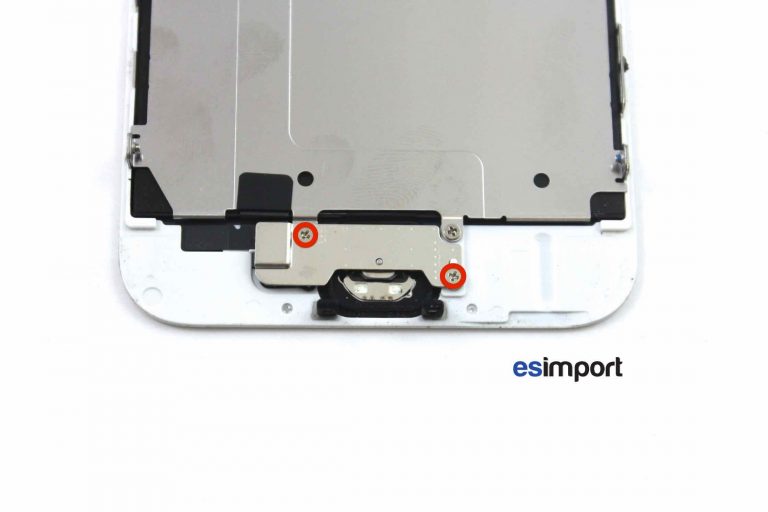

Dévisser les 2 vis cruciformes de la plaque du bouton home :

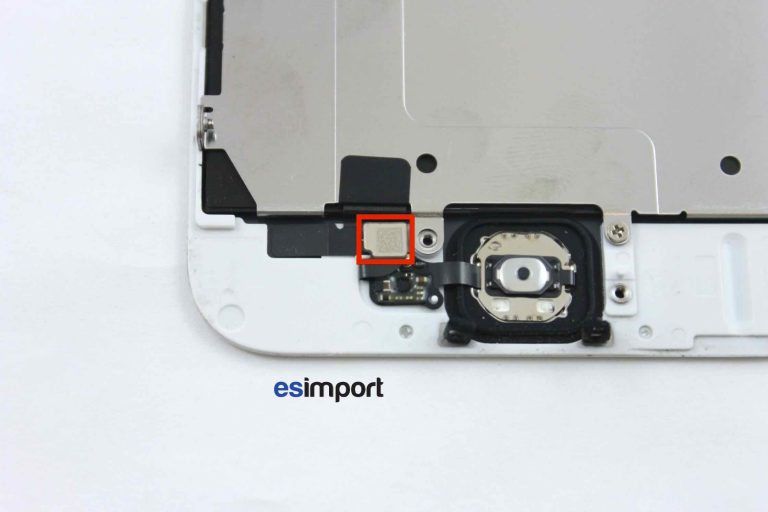

Débrancher la nappe du bouton home :
Chauffer la nappe du bouton home à l’aide d’un décapeur thermique pour ramollir la colle afin de ne pas arracher la nappe :

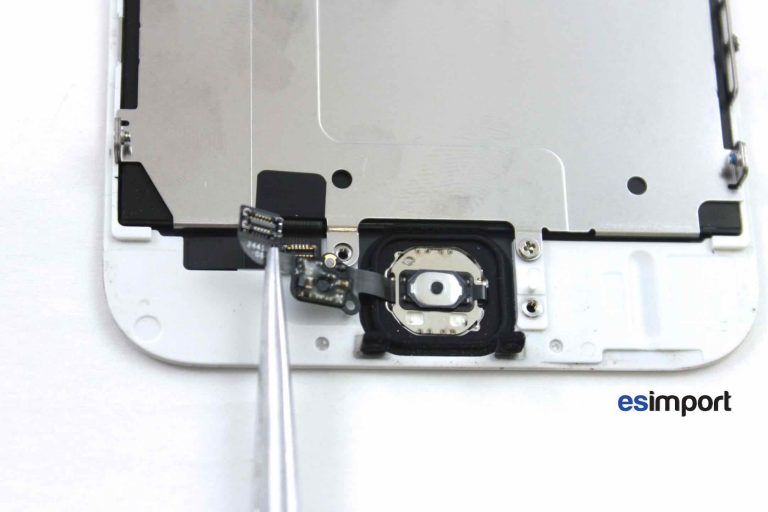

A l’aide de la pince, la décoller lentement :

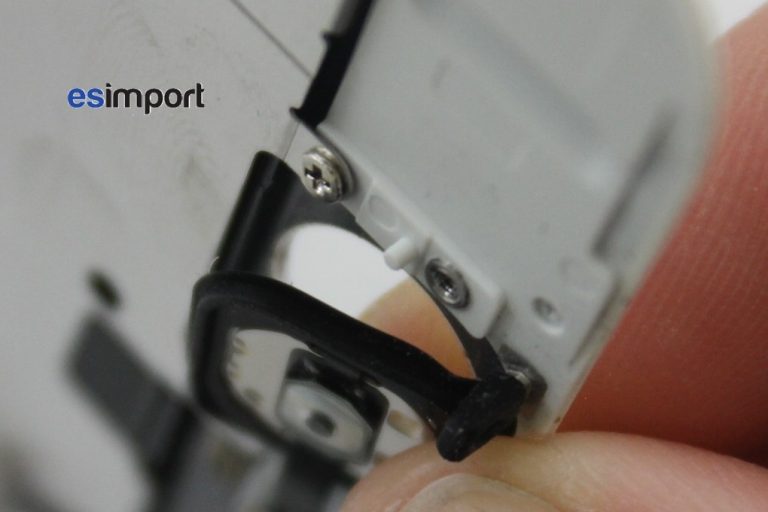

Décoller aussi le bouton en appuyant à travers l’écran pour le récupérer :

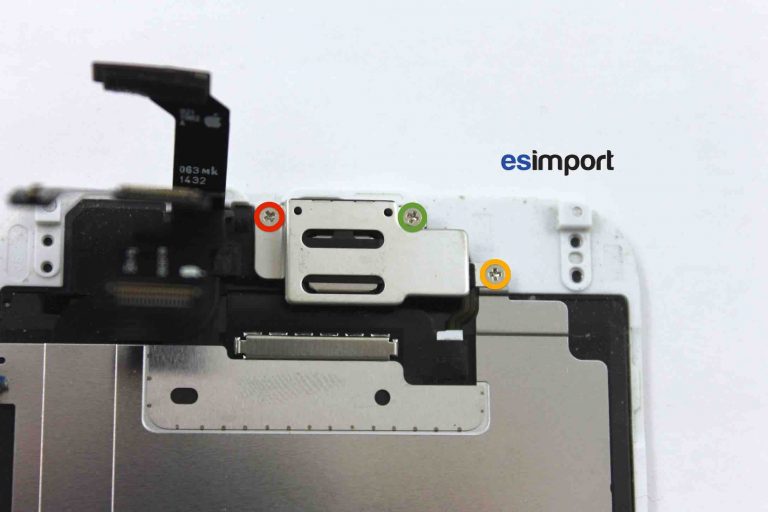

Dévisser les 3 vis cruciformes du cache métallique qui fixe l’écouteur. Celles-ci sont de tailles différentes :

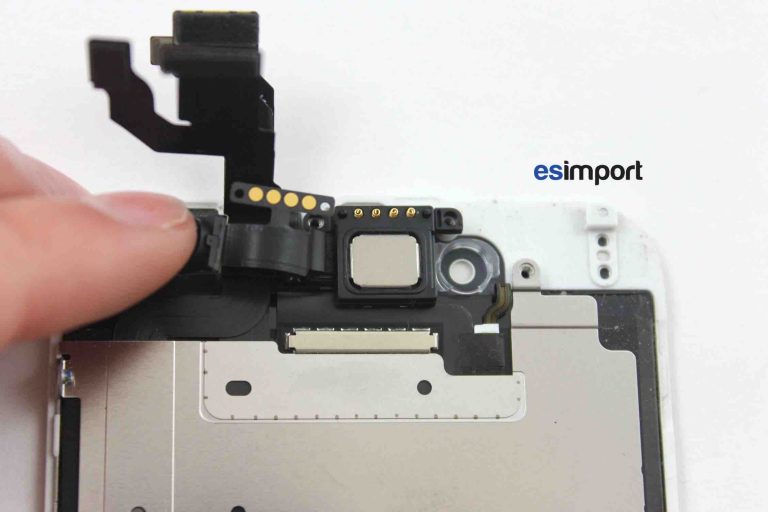

Soulever la nappe de la caméra et la rabattre sur le côté gauche, libérant ainsi l’accès à l’écouteur :

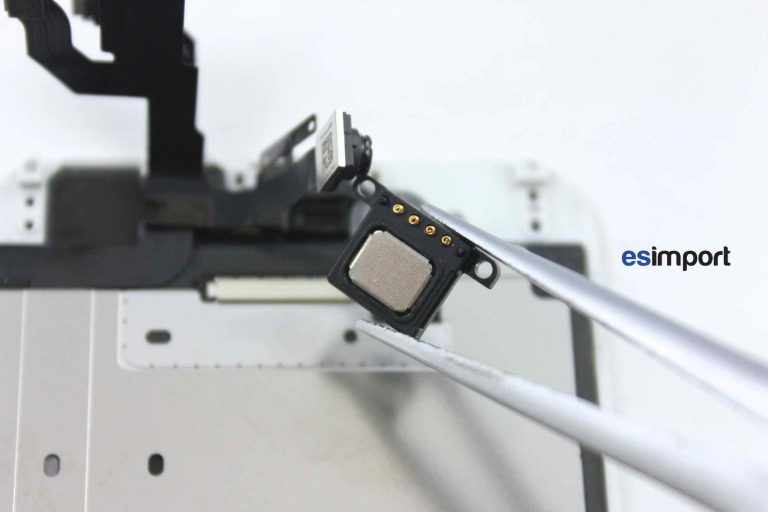

L’écouteur est simplement posé et maintenu grâce à la plaque retirée précédemment, le retirer avec la pince :
Nous allons maintenant récupérer la plaque qui protège le LCD.

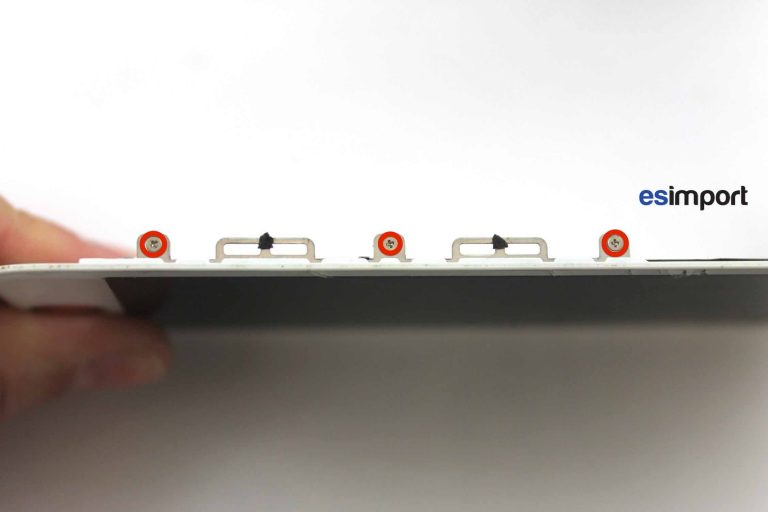

Dévisser les 3 vis cruciformes du côté gauche :

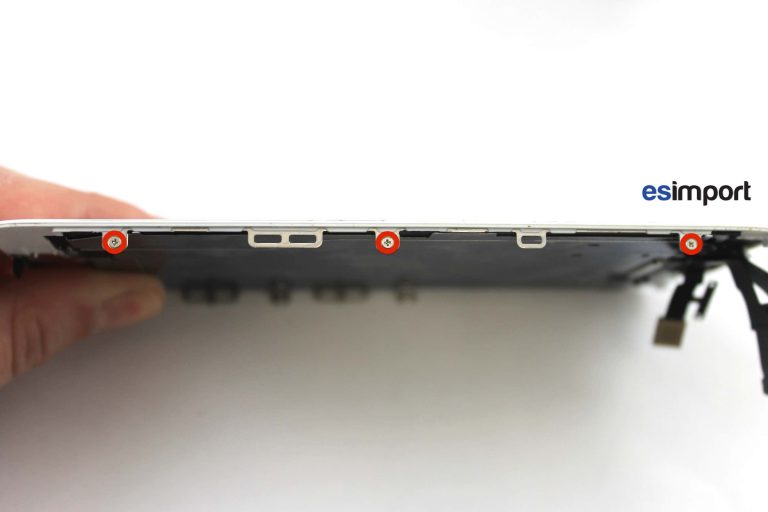

Faire de-même pour le côté droit :

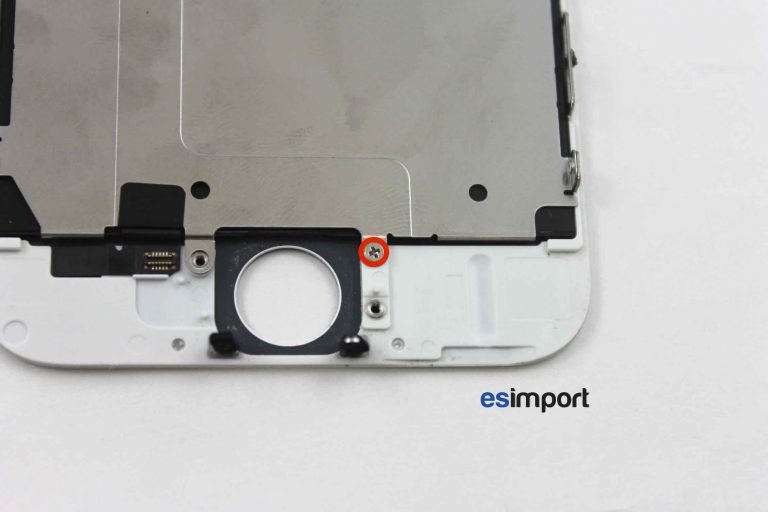

Retirer la dernière vis de cette plaque :

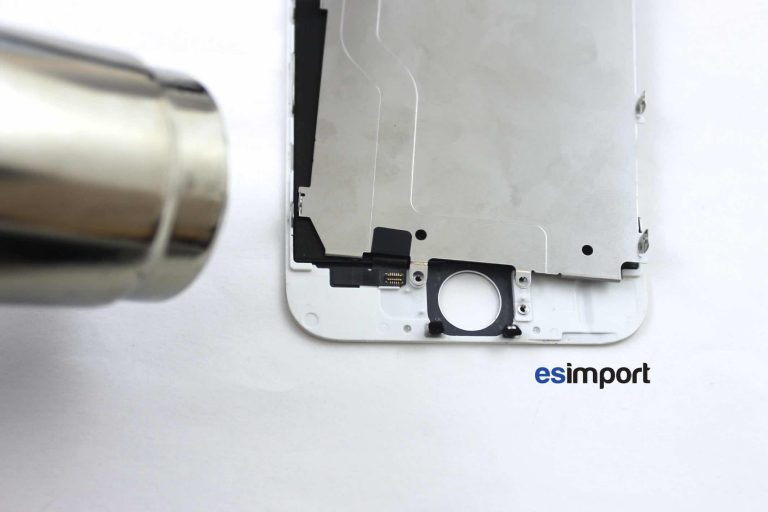

Cependant, la plaque est encore maintenue par la nappe du bouton home collé à l’écran. Chauffer légèrement la zone pour ramollir la colle :

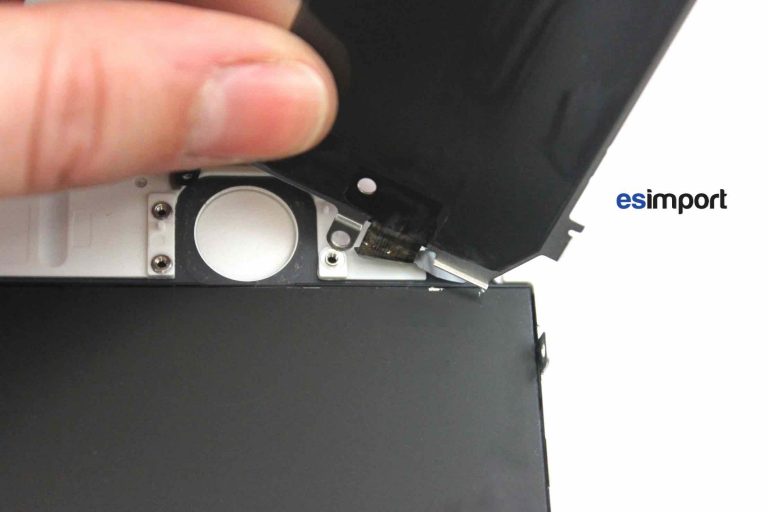

Décoller la nappe du bouton home et retirer la plaque de protection du LCD :

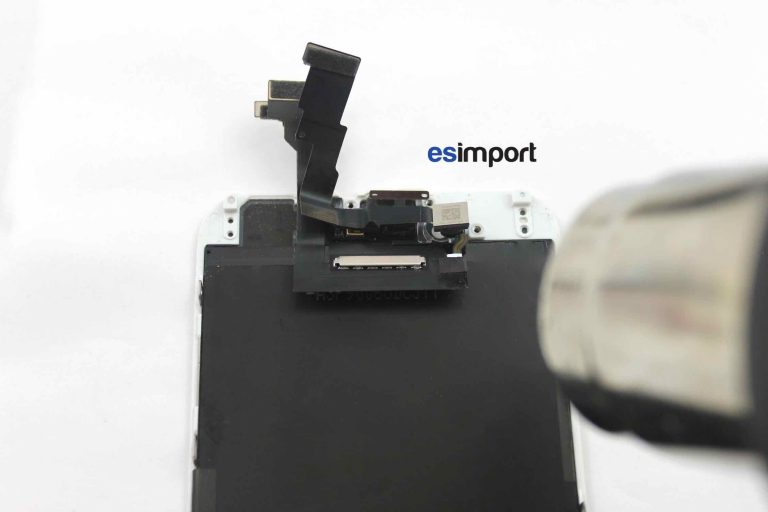

Enfin, le dernier élément à récupérer est la nappe de la caméra/capteur de proximité. Chauffer le haut de l’écran pour faciliter le décollage :
Avec la pince, dégager la nappe en prenant soin de ne pas l’abîmer :

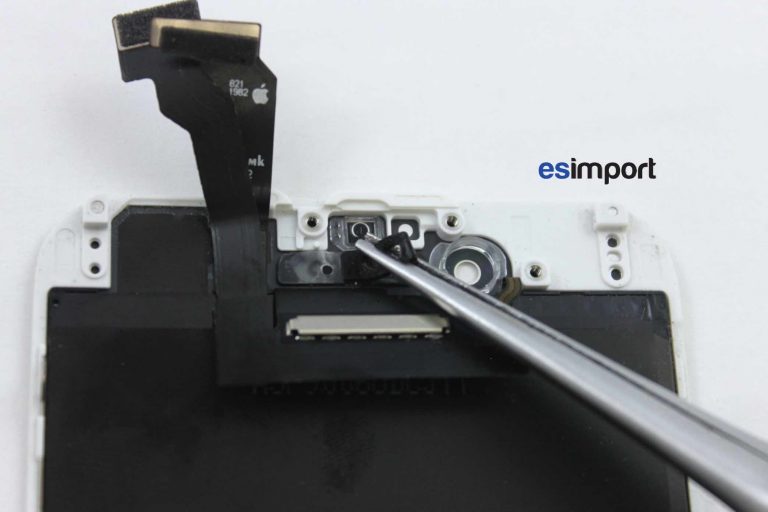

Récupérer aussi le support de l’écouteur. Celui ci est utile pour le remontage car il est permettra de bien positionner les éléments par dessus :
Replacer les éléments sur le nouvel écran. Bien faire attention à l’ordre des nappes, à savoir, la nappe du LCD, celle du tactile, bouton home et caméra. Cela vous facilitera la reconnexion à la carte-mère.
Vous venez de procéder au changement de l’ensemble écran sur un iPhone 6. Pour conclure, rebrancher la batterie et effectuer des tests pour vérifier le bon fonctionnement de l’appareil avant le remontage final.
