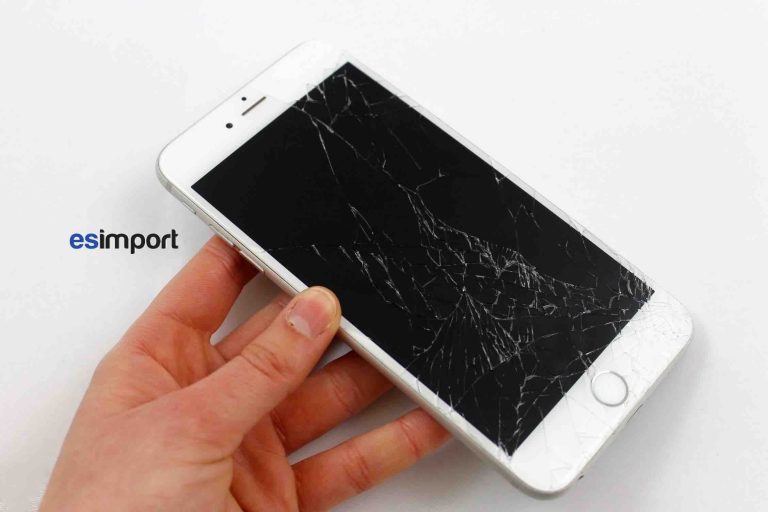

Grâce à ce tutoriel, vous allez pouvoir comprendre comment procéder au changement de l’ensemble écran sur un iPhone 6+.
Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.
Outils nécessaires :
- kit outils iPhone
- spudger
- écran de rechange pour iPhone 6+
- pince
- décapeur thermique

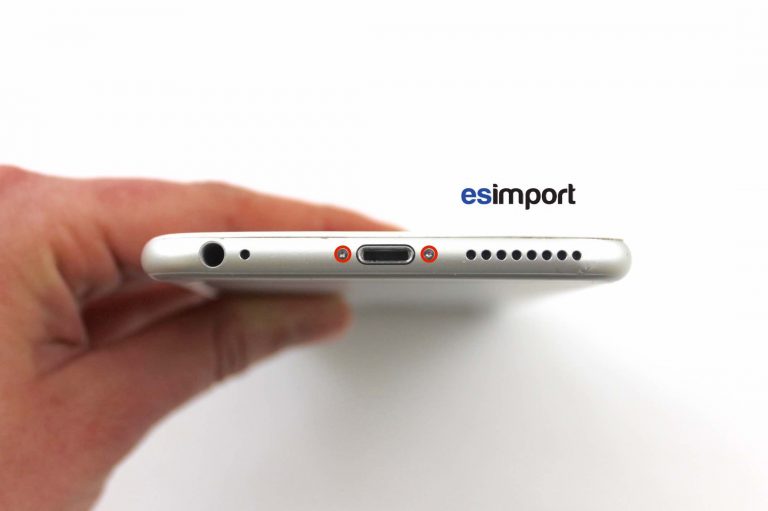

Avec le tournevis pentalobe spécial iPhone, dévisser les 2 vis situées en bas de l’appareil :
Glisser l’outil en nylon entre l’écran et le châssis. Il est préférable d’utiliser cet outil plutôt qu’une spatule en acier afin de ne pas abimer la coque en aluminium :
Faire levier pour déboiter les bords du téléphone. Celui-ci est encore retenu par 4 nappes situées sur le haut.

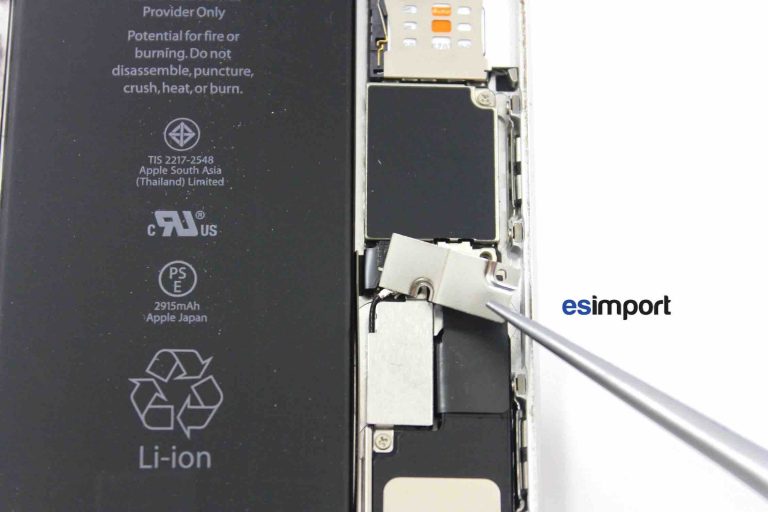

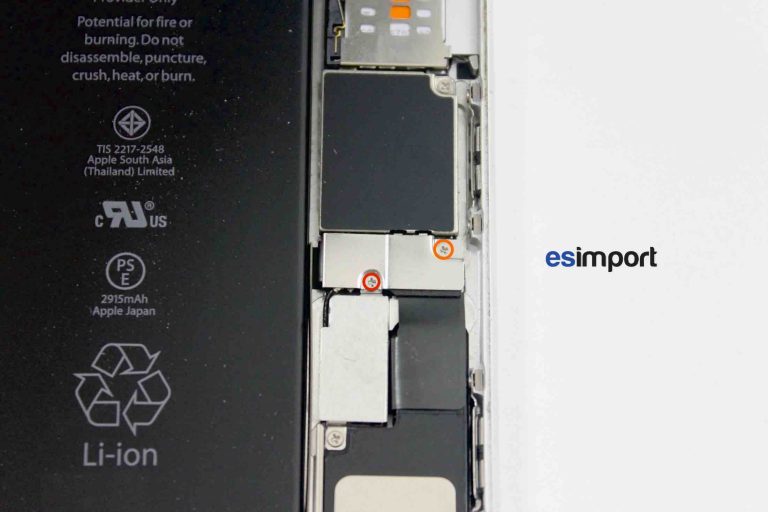

Une fois l’accès à la carte-mère, dévisser les 2 vis de la plaque qui sécurise la connexion de la batterie et du dock :
Avec le spudger, déconnecter la batterie :

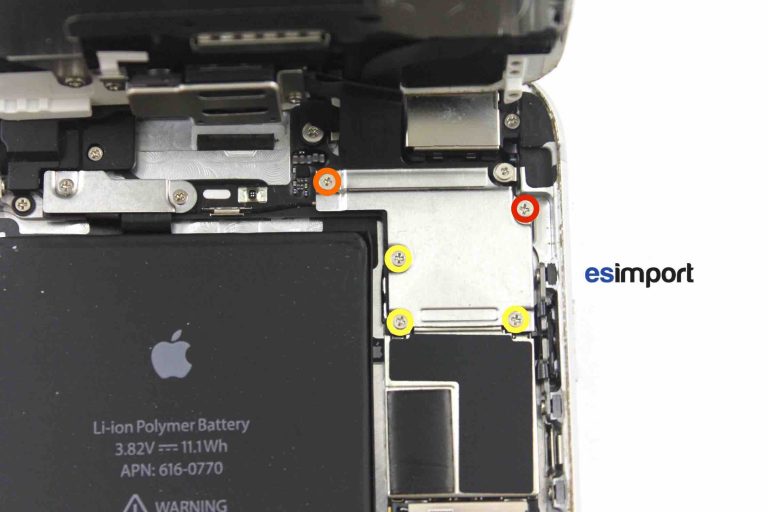

Retirer la plaque située en haut de l’appareil. Bien noter les tailles différentes des vis pour faciliter le remontage. Plus les vis sont de couleur foncée, plus elles sont longues :

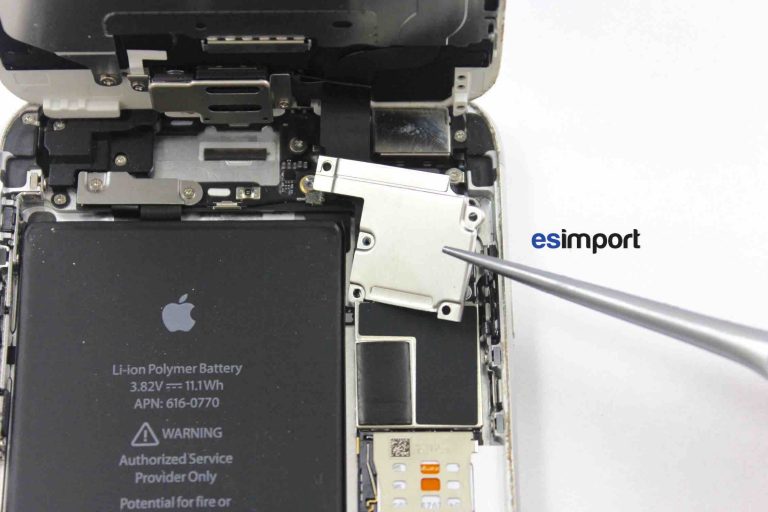

Avec la pince, retirer cette plaque :
Les iPhones 6 et 6+ ont la particularité d’avoir la nappe du bouton home placée sur le haut de l’appareil. Cela rend le démontage beaucoup plus aisé que sur l’Iphone 5S où cette nappe gênait l’ouverture du bloc écran, obligeant donc sa déconnexion avant celle de la batterie.

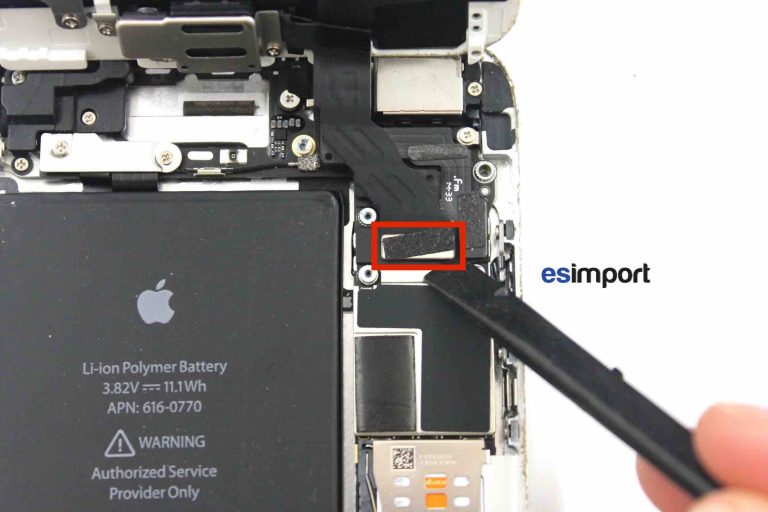

Avec le spudger, déconnecter la nappe de la caméra/capteur de proximité :

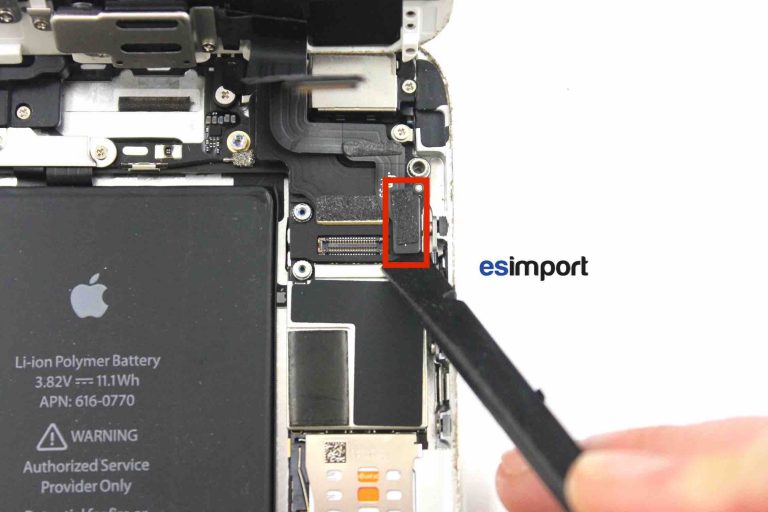

Puis celle du bouton home :

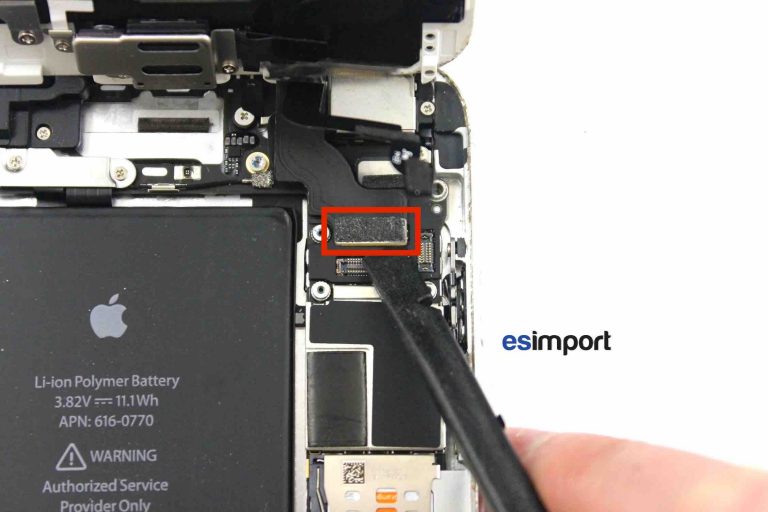

Celle du LCD :

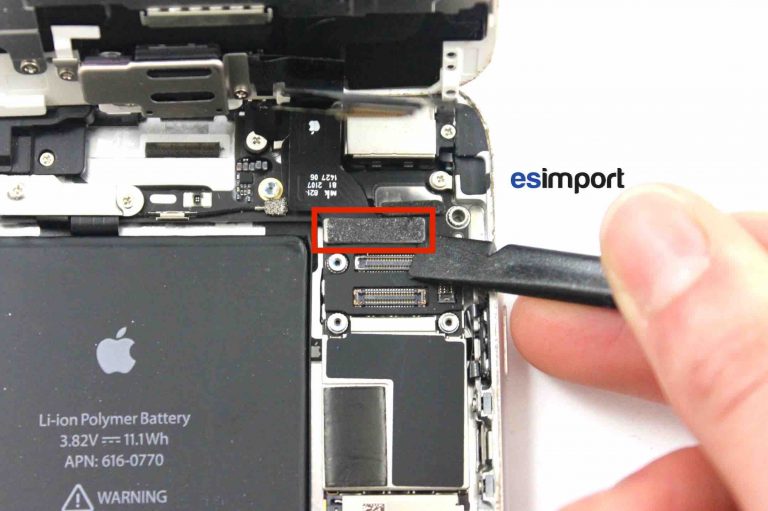

Et enfin la dernière, celle du tactile :

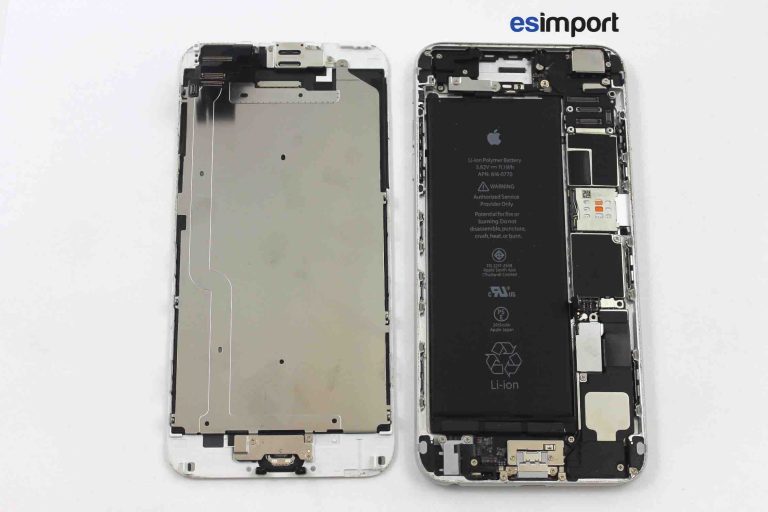

Séparer le bloc écran du châssis :
changement de l’ensemble écran sur un iPhone 6+
Nous allons maintenant démonter les différents éléments à récupérer et à remonter sur le nouvel écran.

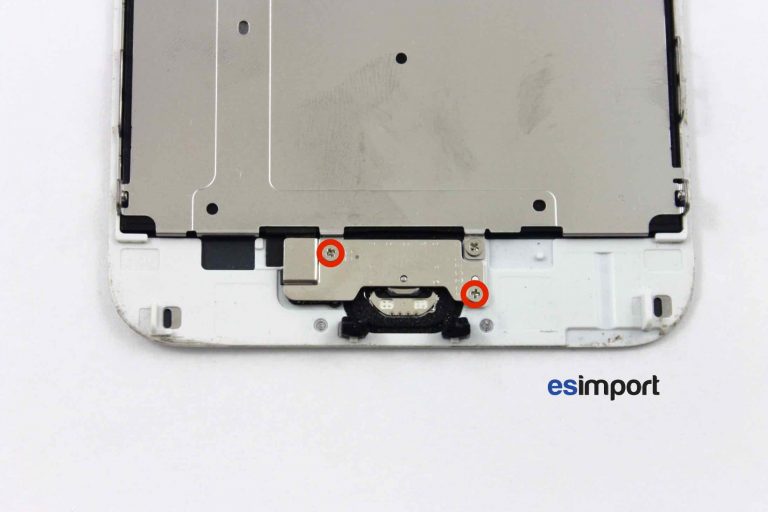

Dévisser les 2 vis cruciformes de la plaque du bouton home, puis la retirer :

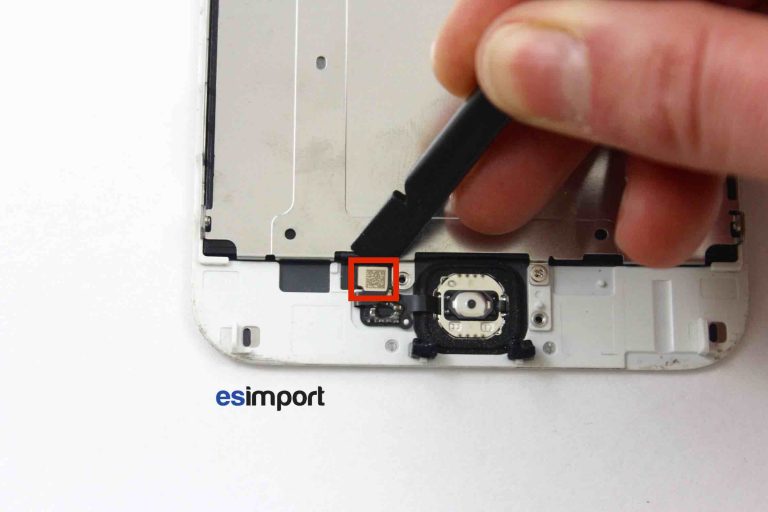

Déconnecter la nappe du bouton home :

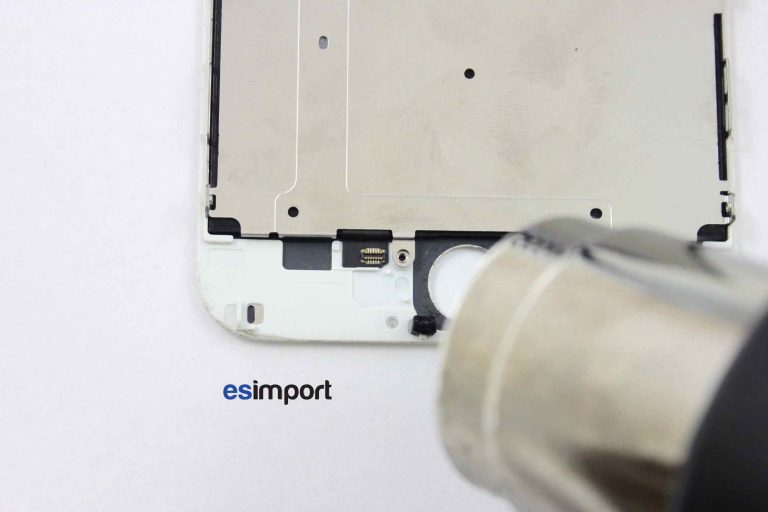

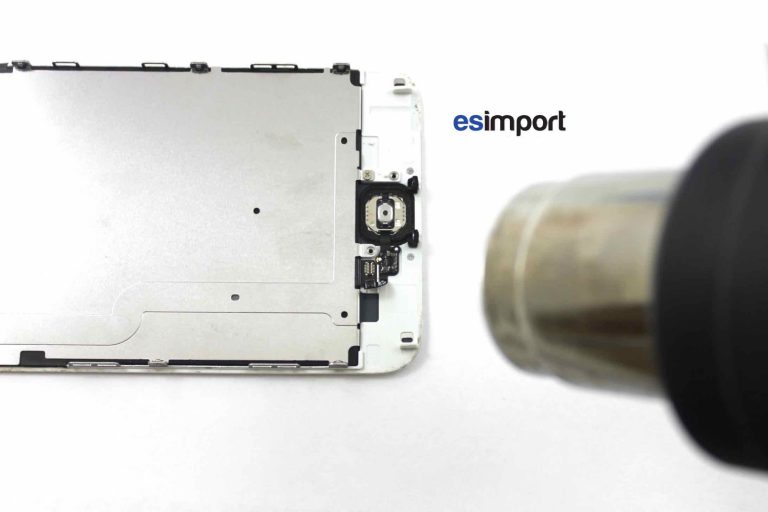

Chauffer la nappe du bouton home à l’aide d’un décapeur thermique pour ramollir la colle afin de ne pas arracher la nappe :

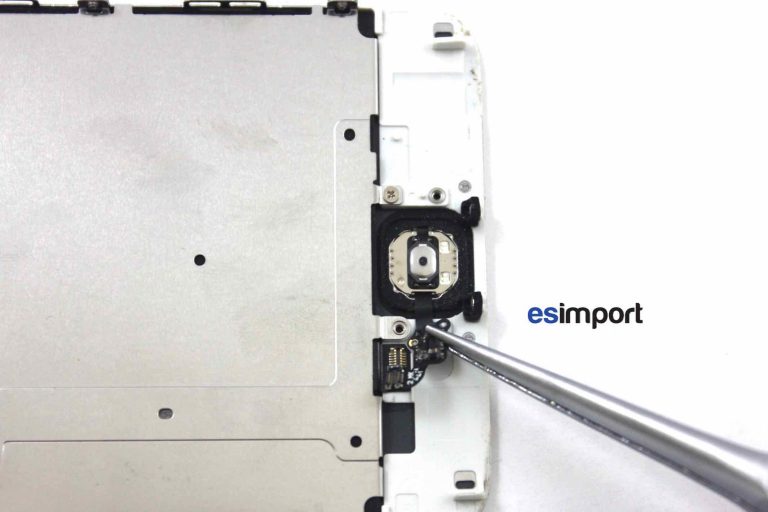

A l’aide de la pince, la décoller lentement, bouton home y compris :

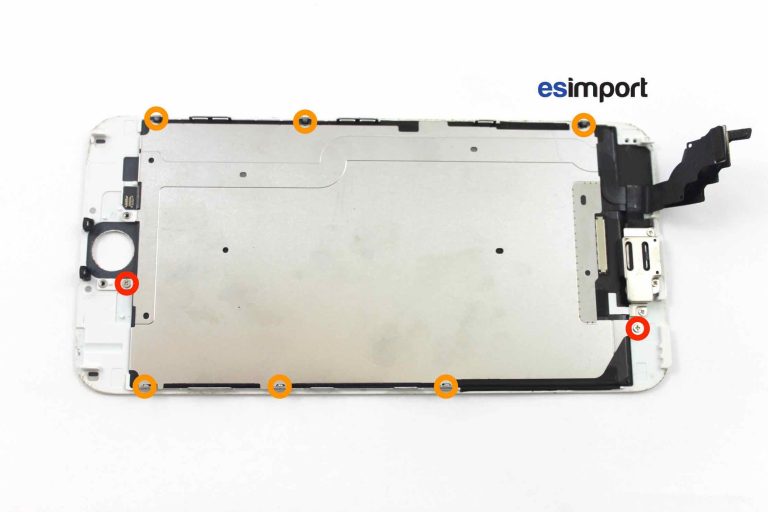

Nous allons maintenant récupérer la plaque qui protège l'écran LCD. Dévisser les 8 vis cruciformes :
La plaque est encore maintenue par la nappe du bouton home collée à l’écran. Chauffer légèrement la zone pour ramollir la colle :

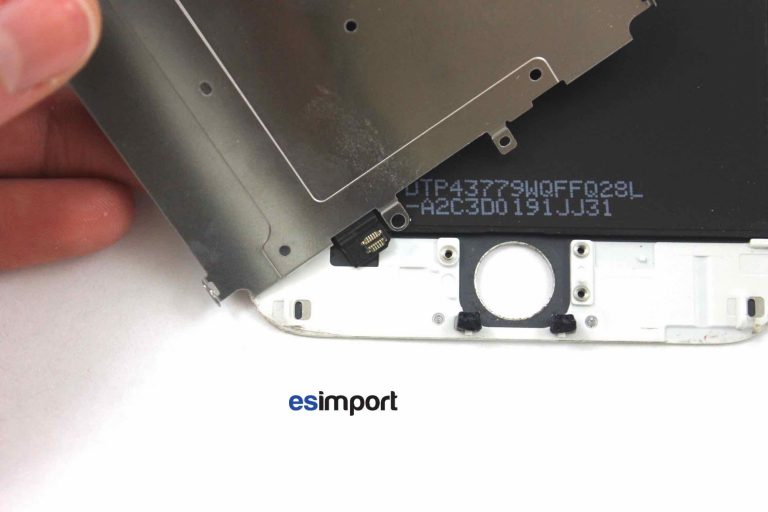

Décoller doucement la nappe du bouton home et retirer la plaque de protection du LCD :

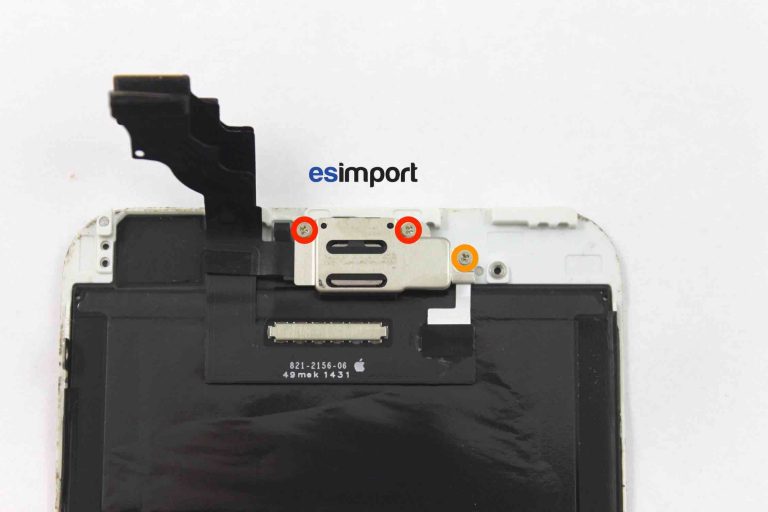

Dévisser les 3 vis cruciformes du cache métallique qui fixe l’écouteur :

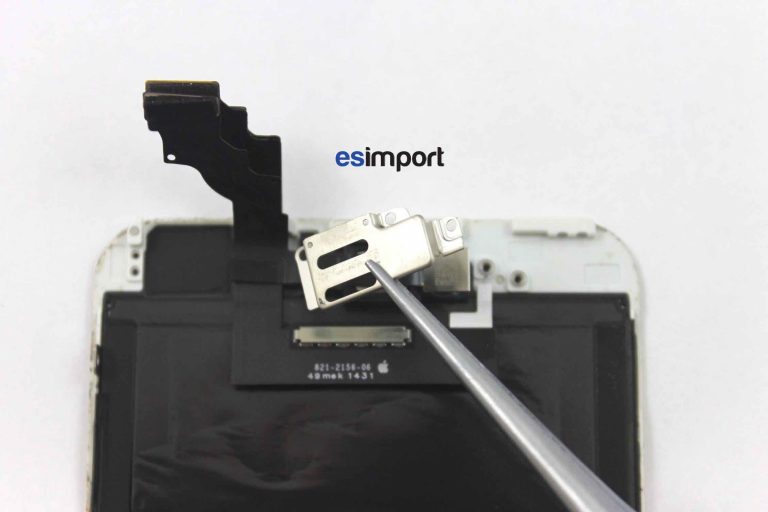

Retirer cette plaque :

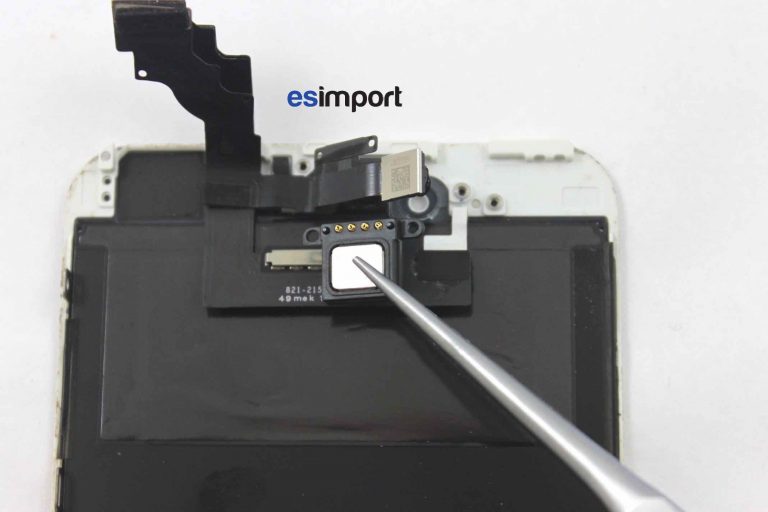

Soulever la nappe de la caméra, libérant ainsi l’accès à l’écouteur :

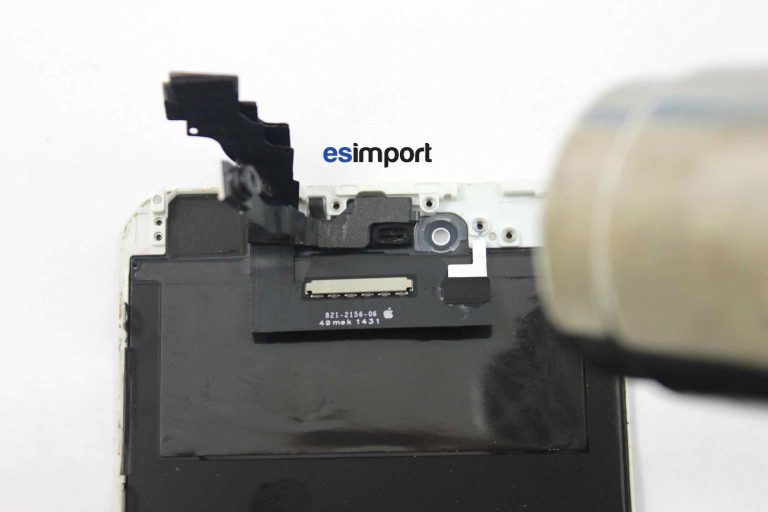

Chauffer le haut de l’écran pour faciliter le décollage de la nappe facetime :

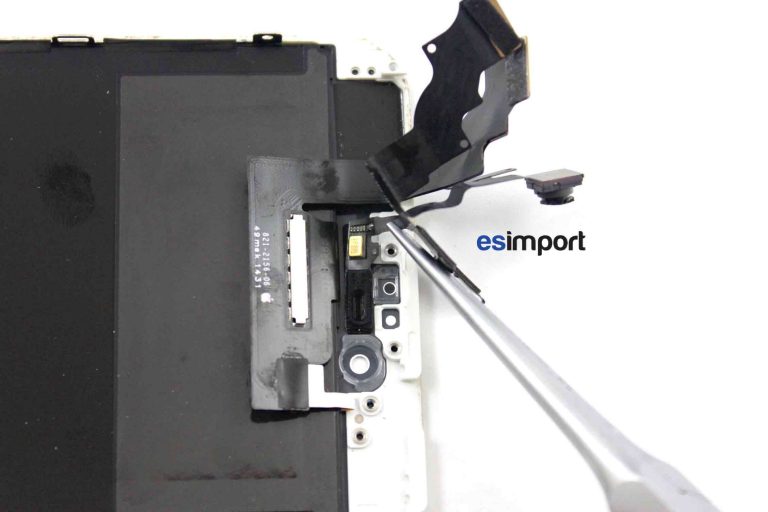

Avec la pince, dégager la nappe en prenant soin de ne pas l’abîmer :

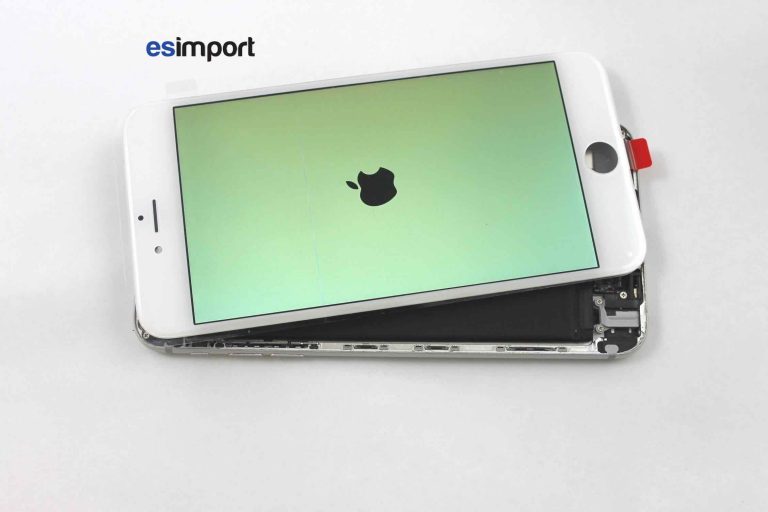

Connecter le nouvel écran sur la carte-mère et allumer l'iphone 6 plus :

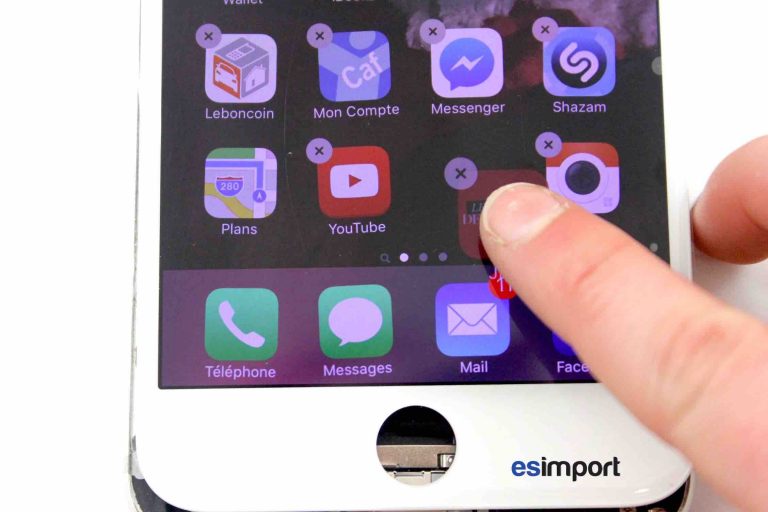

Tester le tactile en mode « gigottage » :
Une fois sûr de la qualité de l’écran, vous pouvez le regarnir avec les éléments retirés précédemment.
Vous venez de procéder au changement de l'écran sur un iPhone 6+. Reconnecter la batterie et effectuer le test de toutes les fonctionnalités avant le remontage final.
