Changer l'écran sur un MacBook pro 15″ A1286 modèle 2008

Ce tutoriel vous guidera pas à pas pour le changement de l’écran sur un MacBook A1286 2008.

Si l’écran LCD de votre MacBook est défectueux et que la coque en aluminium est en mauvais état, il est judicieux de changer l’ensemble-écran complet, l’opération permet de faire d’une pierre deux coups, réparer le défaut et rénover sur le plan esthétique. Dans le cas d’une coque en bon état, un changement d'écran LCD simple est suffisant.



Outils nécessaires :



Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un macbook pro 15 pouces de 2008 Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

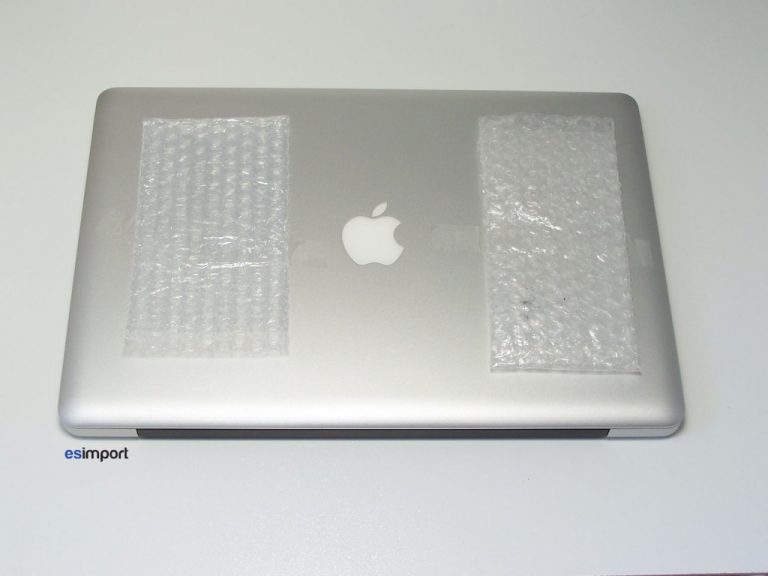

Commencer par bien protéger la partie supérieure de la coque, car le macbook sera « opéré » retourné. L’aluminium est un matériau assez tendre qui se raye facilement :

Changement de l’ensemble écran sur MacBook 15″ A1286 modèle 2008

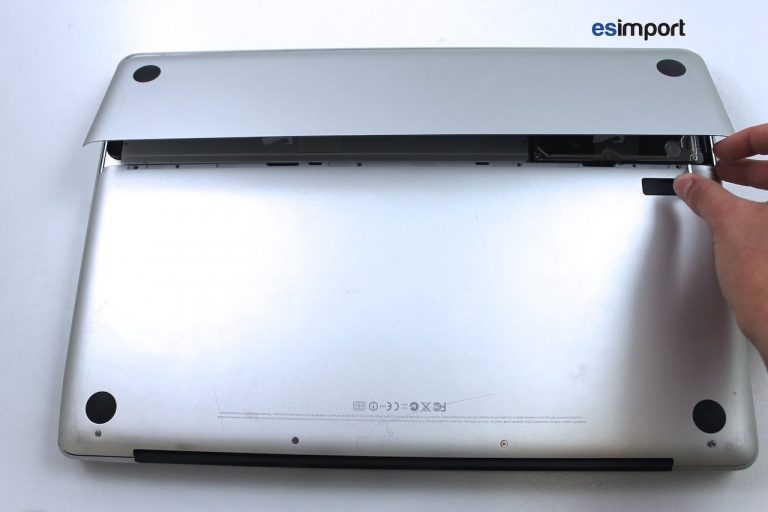

Ouvrir la trappe du logement de la batterie du mac au moyen du loquet :

Changement de l’ensemble écran sur MacBook 15″ A1286 modèle 2008

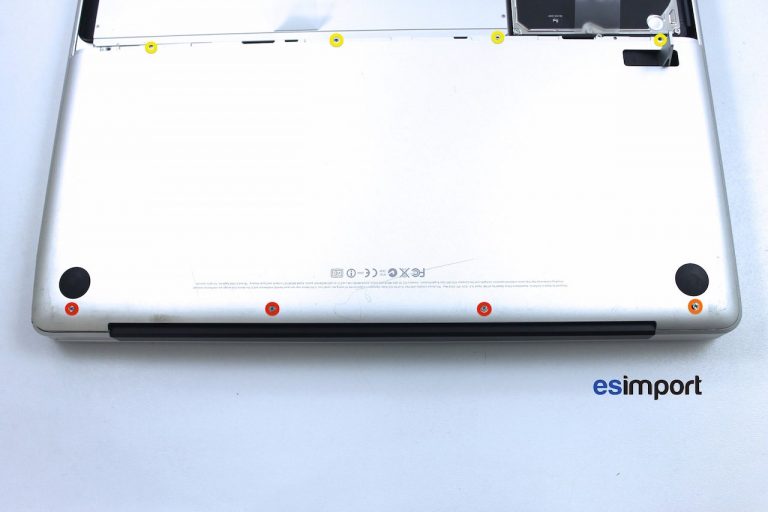

Dévisser les 8 vis matérialisées ci-dessous. Bien noter leur emplacement, celles-ci étant de tailles différentes :

Changement de l’ensemble écran sur MacBook 15″ A1286 modèle 2008

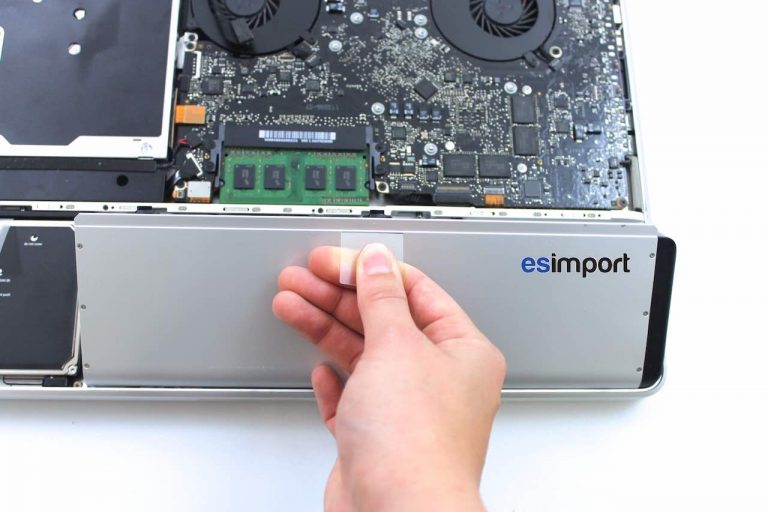

Déconnecter la batterie en la soulevant pas le biais de la patte en plastique:

Changement de l’ensemble écran sur MacBook 15″ A1286 modèle 2008

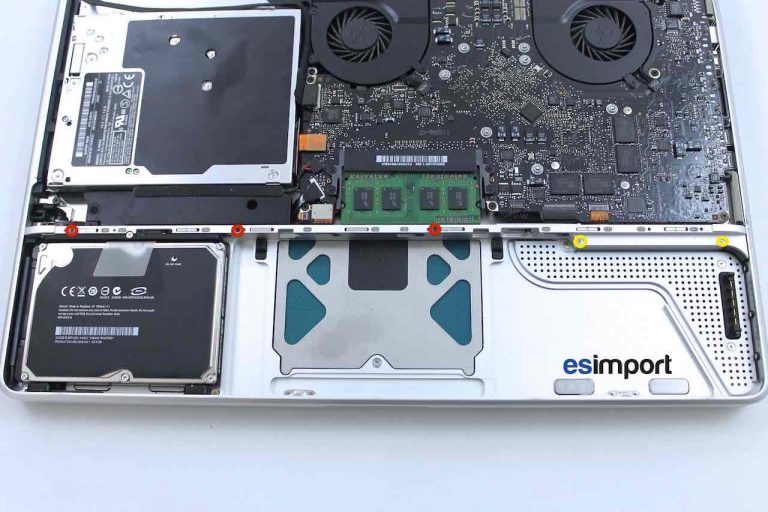

Dévisser les 5 vis du séparateur :

Changement de l’ensemble écran sur MacBook 15″ A1286 modèle 2008

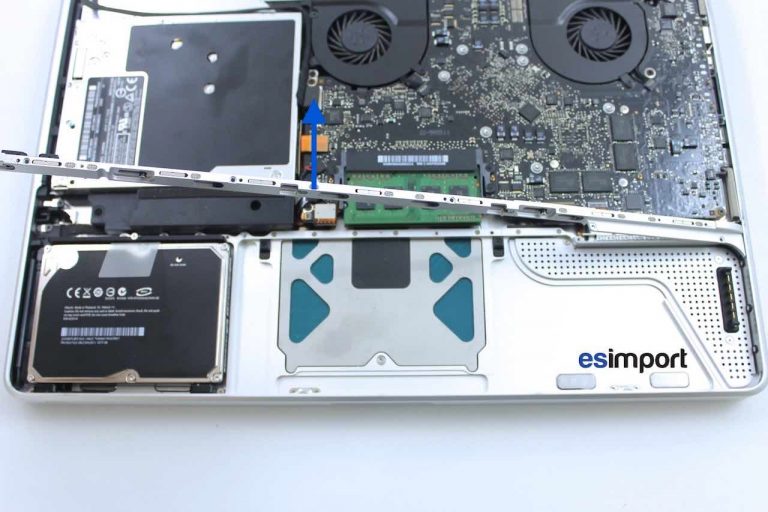

Dégager le séparateur du châssis du mac :

Changement de l’ensemble écran sur MacBook 15″ A1286 modèle 2008

changement de l’écran sur un MacBook pro 15" A1286 2008

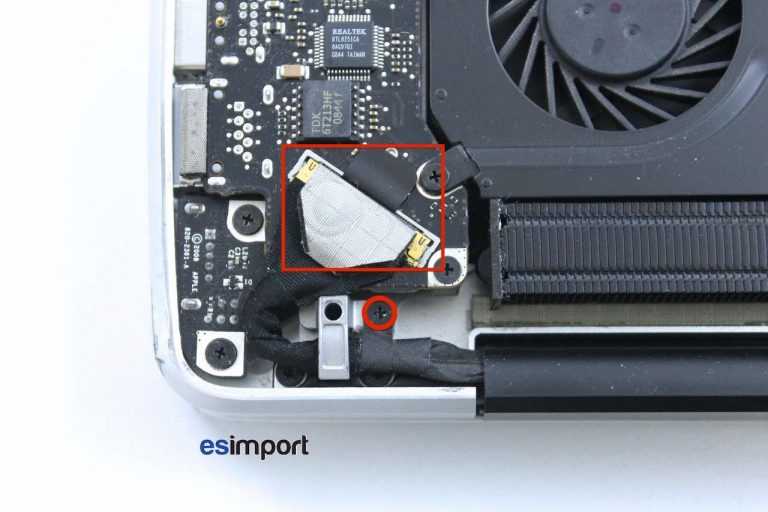

Déconnecter le câble LVDS en soulevant le pivot à 90° avec le spudger, puis dégager le câble. Dévisser aussi la vis de maintien de ce câble avec le tournevis cruciforme :

Changement de l’ensemble écran sur MacBook 15″ A1286 modèle 2008

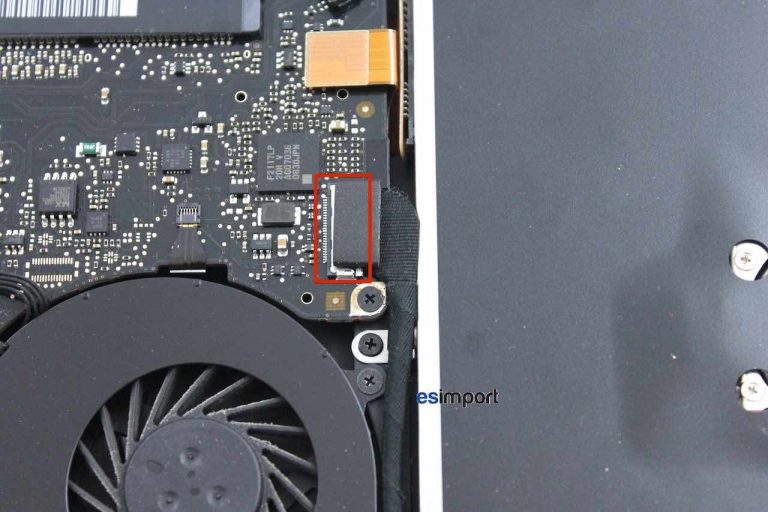

Déconnecter le câble de la caméra :

Changement de l’ensemble écran sur MacBook 15″ A1286 modèle 2008

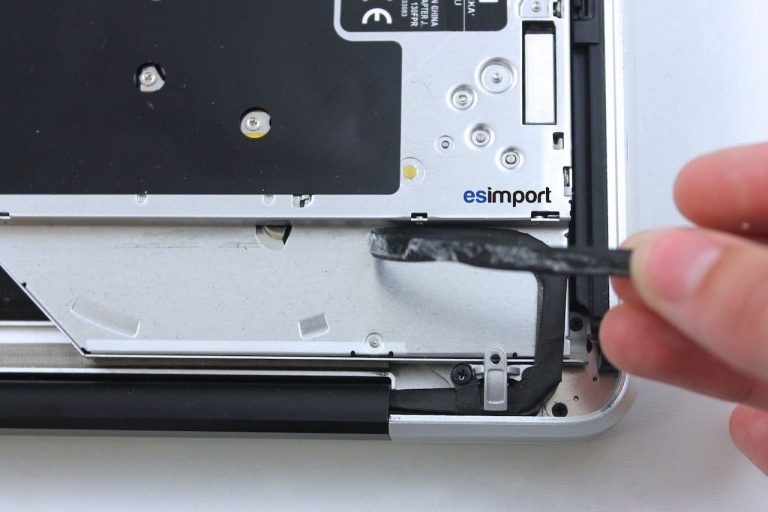

Le décoller du lecteur optique :

Changement de l’ensemble écran sur MacBook 15″ A1286 modèle 2008

Avec le tournevis cruciforme, dévisser les 2 vis de maintien du câble caméra :

Changement de l’ensemble écran sur MacBook 15″ A1286 modèle 2008

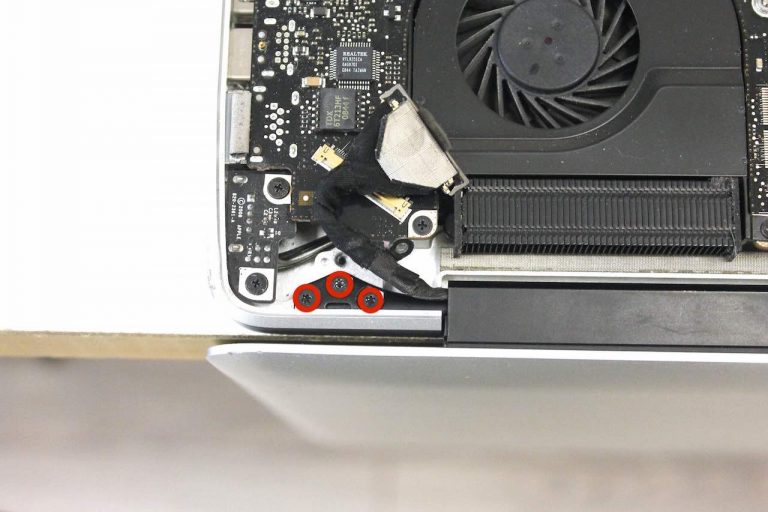

Placer l’appareil ouvert à 90° sur la tranche d’une table. Avec le tournevis torx 6, dévisser les 3 vis des charnières du côté gauche :

Changement de l’ensemble écran sur MacBook 15″ A1286 modèle 2008

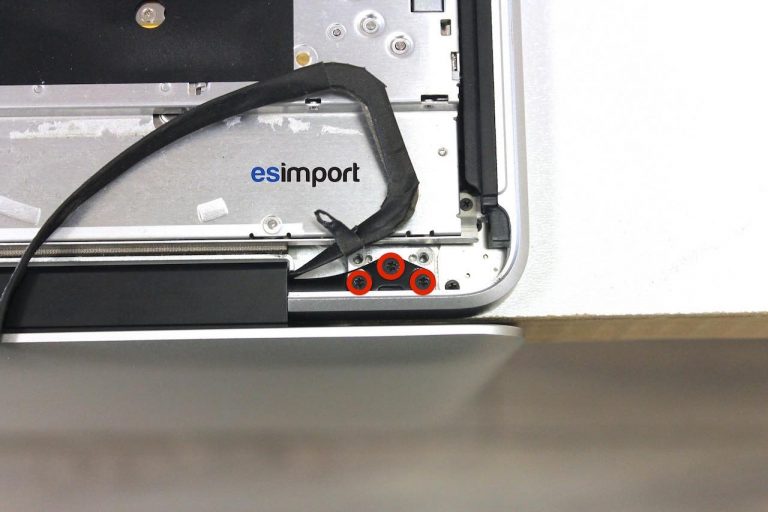

Opérer de la même manière pour le côté droit :

Changement de l’ensemble écran sur MacBook 15″ A1286 modèle 2008

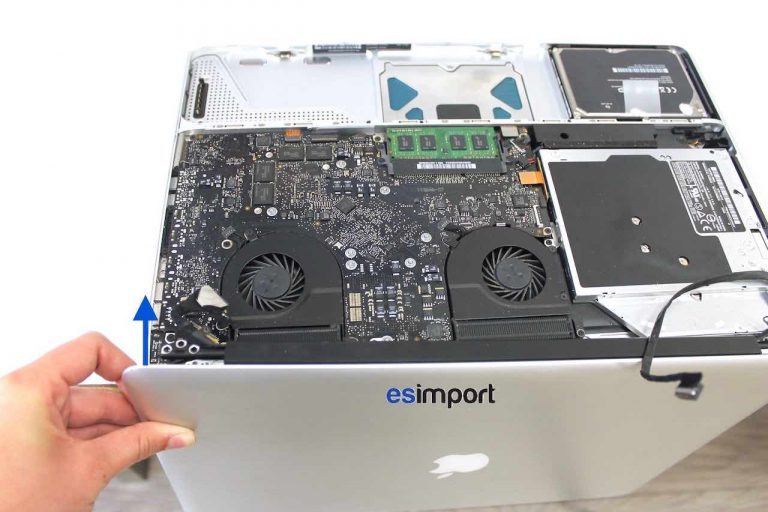

L’ensemble-écran peut désormais être retiré :

Changement de l’ensemble écran sur MacBook 15″ A1286 modèle 2008

Le remontage du macbook pro s’effectue dans le sens chronologique inverse.


La société ESIMPORT ne possède aucun lien ni contrat commercial avec Apple France.
