Changer la carte-mère sur un MacBook 15″ unibody A1286

Ce tutoriel vous guidera pas à pas pour le démontage de la carte-mère sur un MacBook A1286 modèle 2008.

Outils nécessaires :

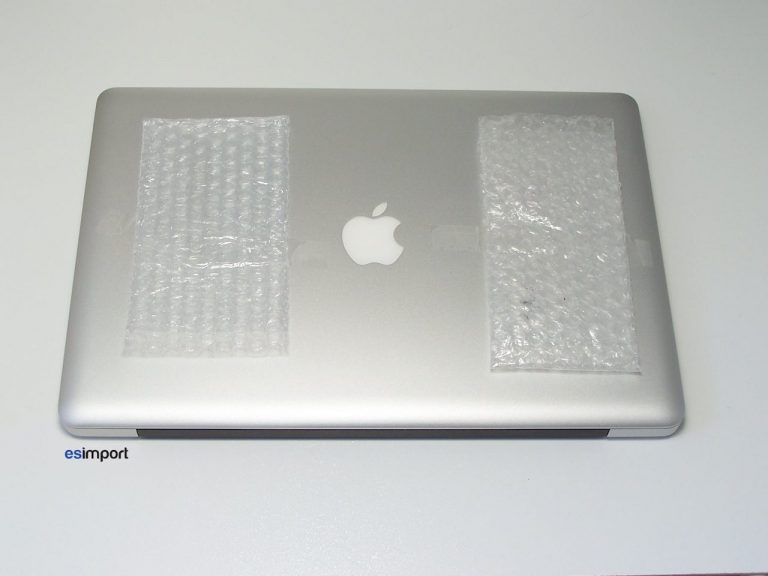

Commencer par bien protéger la partie supérieure de la coque, car le macbook sera « opéré » retourné. L’aluminium est un matériau assez tendre qui se raye facilement :

Démontage carte-mère sur MacBook 15″ unibody A1286

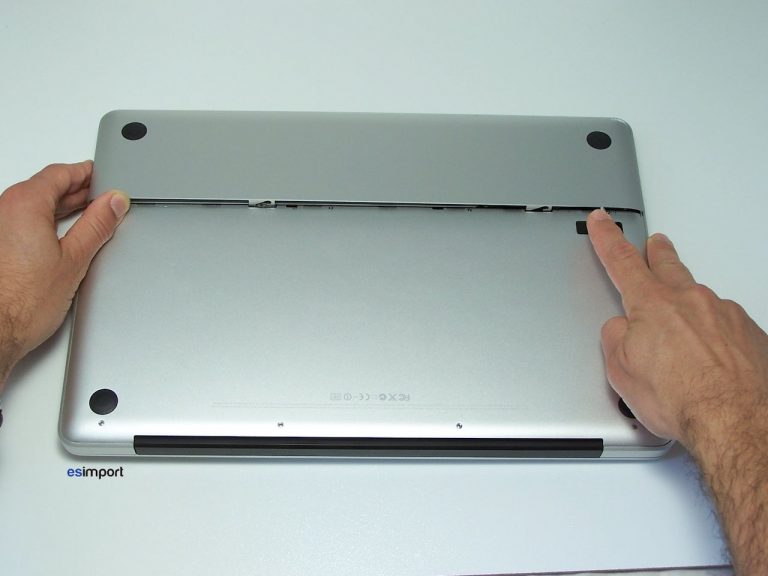

Ouvrir la trappe du logement de la batterie au moyen du loquet :

Démontage carte-mère sur MacBook 15″ unibody A1286

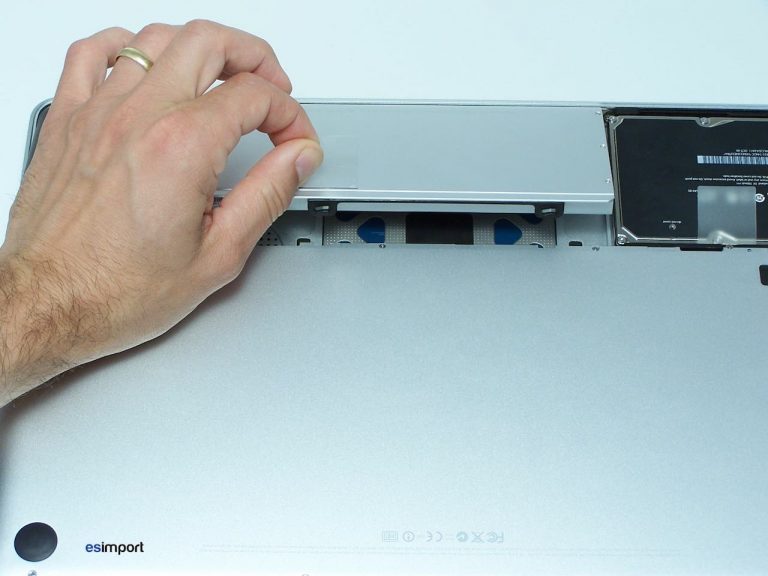

Sortir la batterie du châssis du macbook:

Démontage carte-mère sur MacBook 15″ unibody A1286

Dévisser les 8 vis matérialisées ci-dessous. Bien noter leur emplacement, celles-ci étant de type différent :

Démontage carte-mère sur MacBook 15″ unibody A1286

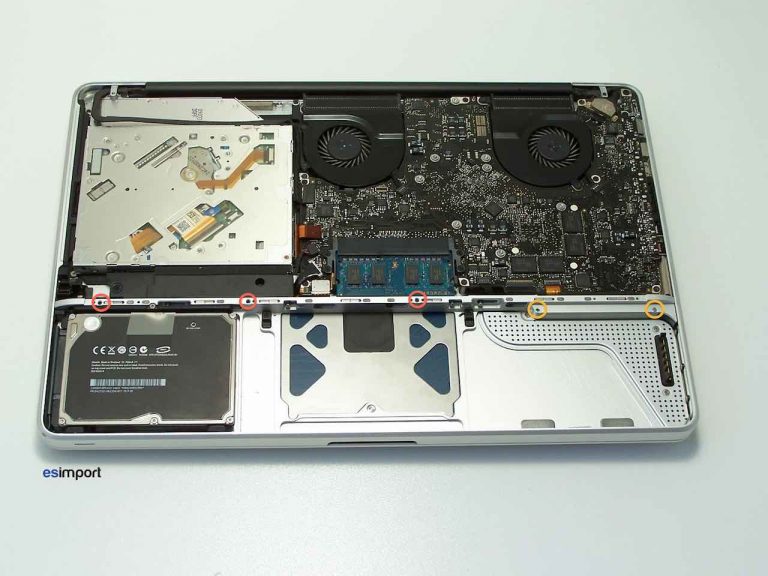

Dévisser les 4 vis du séparateur :

Démontage carte-mère sur MacBook 15″ unibody A1286

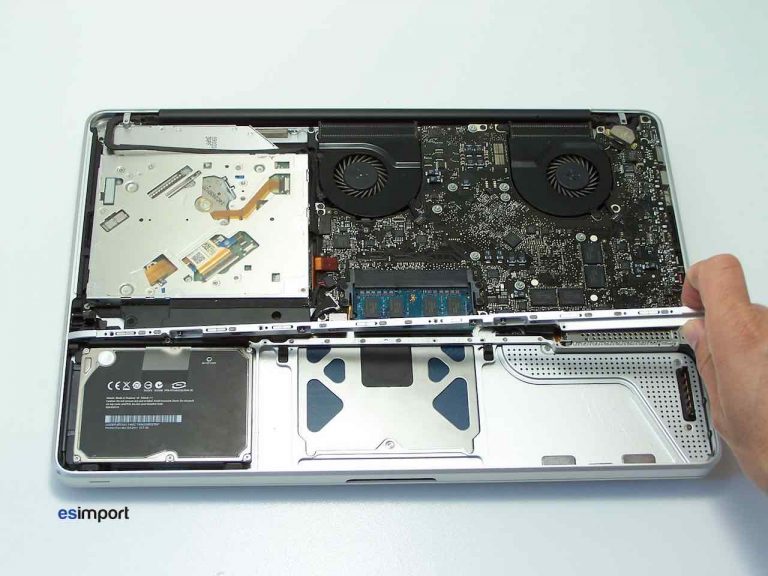

Soulever le séparateur du châssis du macbook :

Démontage carte-mère sur MacBook 15″ unibody A1286

Démontage de la carte-mère sur un MacBook A1286 modèle 2008.

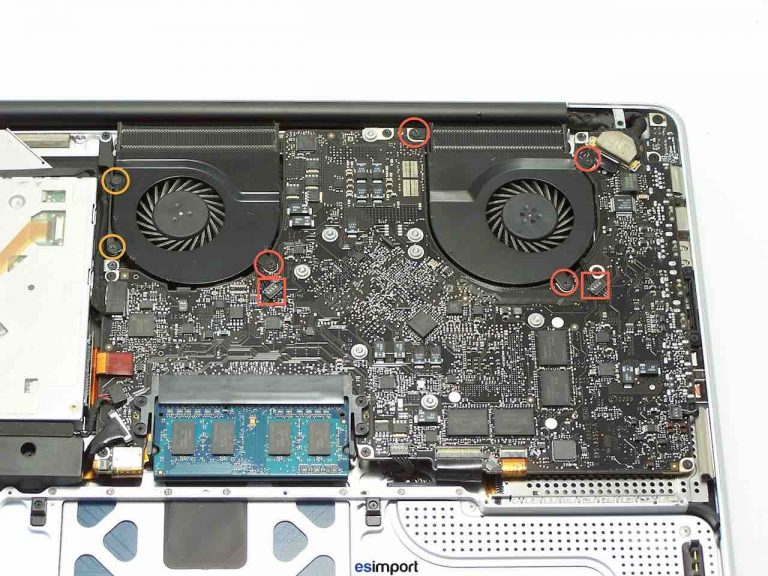

Dévisser les 6 vis des deux ventilateurs, puis les déconnecter avec précaution de la carte-mère au moyen du spudger :

Démontage carte-mère sur MacBook 15″ unibody A1286

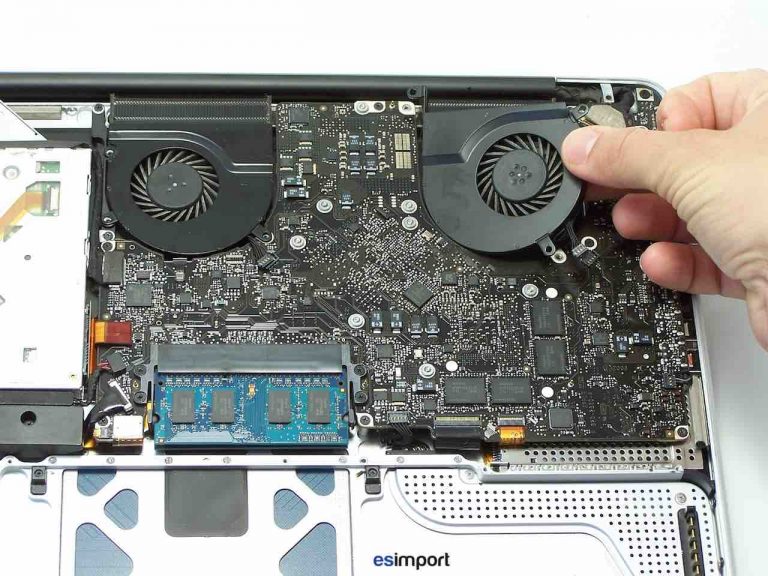

Soulever puis enlever les 2 ventilateurs :

Démontage carte-mère sur MacBook 15″ unibody A1286

Déconnecter successivement les 11 connecteurs sur la carte-mère du mac. Opérer délicatement au moyen du spudger :

Démontage carte-mère sur MacBook 15″ unibody A1286

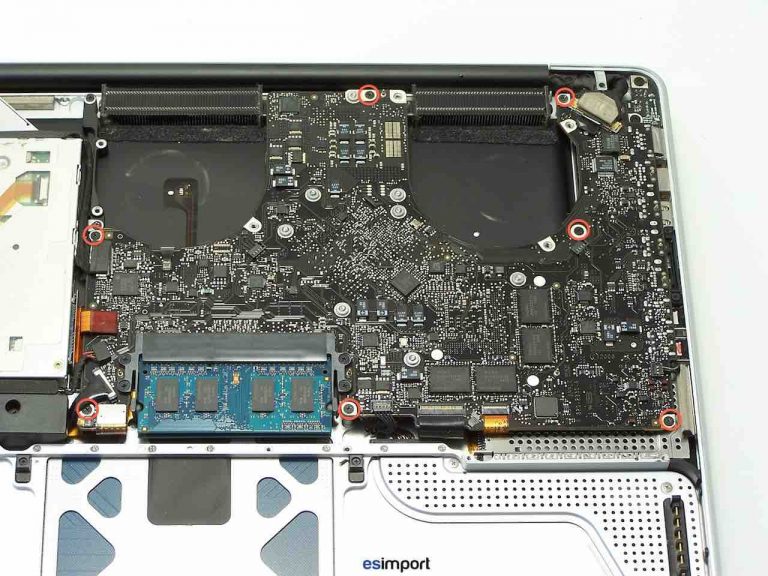

Dévisser les 7 vis de la carte-mère à l’aide du tournevis cruciforme. Attention ! N’oubliez pas de déconnecter le dernier connecteur logé SOUS la carte-mère :

Démontage carte-mère sur MacBook 15″ unibody A1286

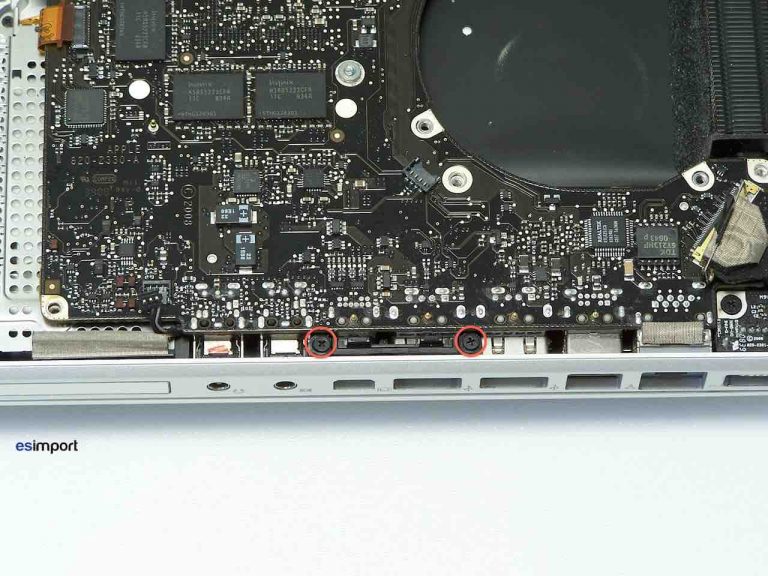

Démonter les 2 vis du connecteur d’alimentation Magsafe :

Démontage carte-mère sur MacBook 15″ unibody A1286

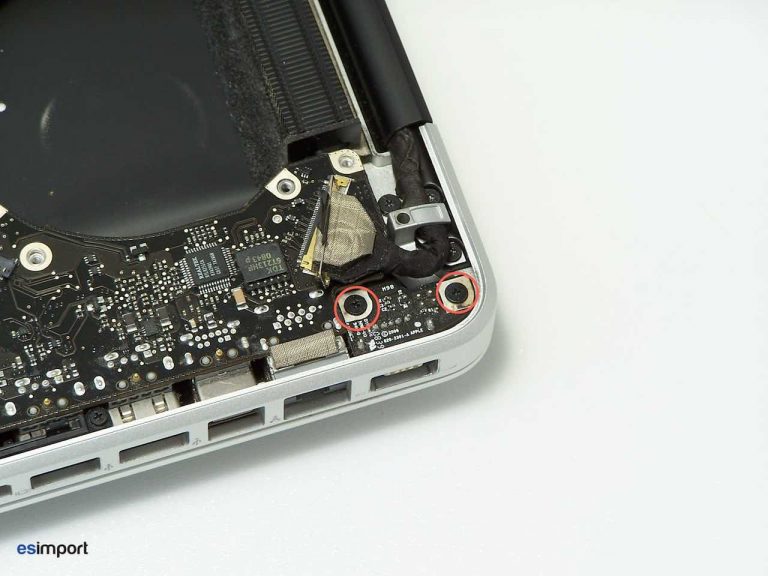

Dévisser les 2 vis de la pièce de maintien :

Démontage carte-mère sur MacBook 15″ unibody A1286

Vous pouvez désormais déposer l’ensemble carte-mère / radiateur.

Le remontage du macbook pro s’effectue dans le sens chronologique inverse.
