Démonter le lecteur CD sur un MacBook 15″ A1286 modèle 2008

Ce tutoriel vous guidera pas à pas pour le changement du lecteur optique (lecteur CD) sur un MacBook A1286 2008.

Le lecteur optique est un organe du macbook donc le fonctionnement est mécanique, donc fortement soumis à usure ou détérioration. Il est fréquent de devoir le changer pour cause de dysfonctionnement ou lorsque la tête de lecture est encrassée.

Outils nécessaires :



Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

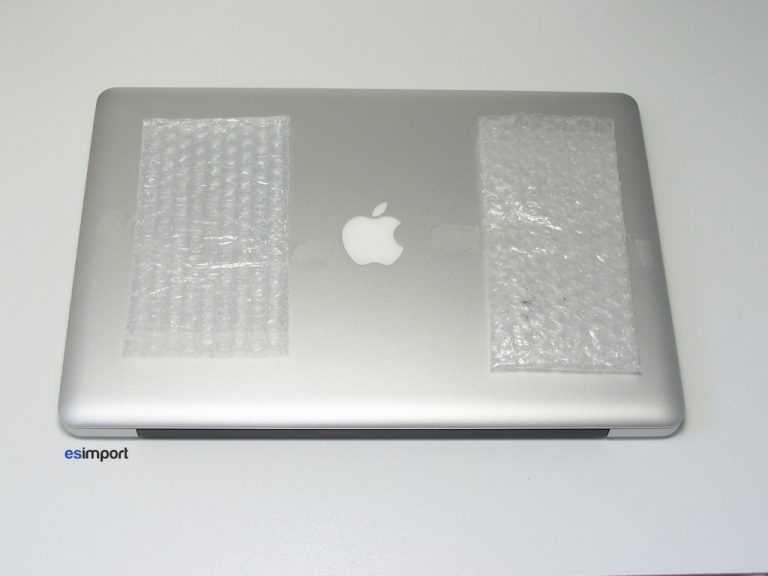

Commencer par bien protéger la partie supérieure de la coque, car le macbook sera « opéré » retourné. L’aluminium est un matériau assez tendre qui se raye facilement :

Changement du lecteur optique sur MacBook 15″ A1286 modèle 2008

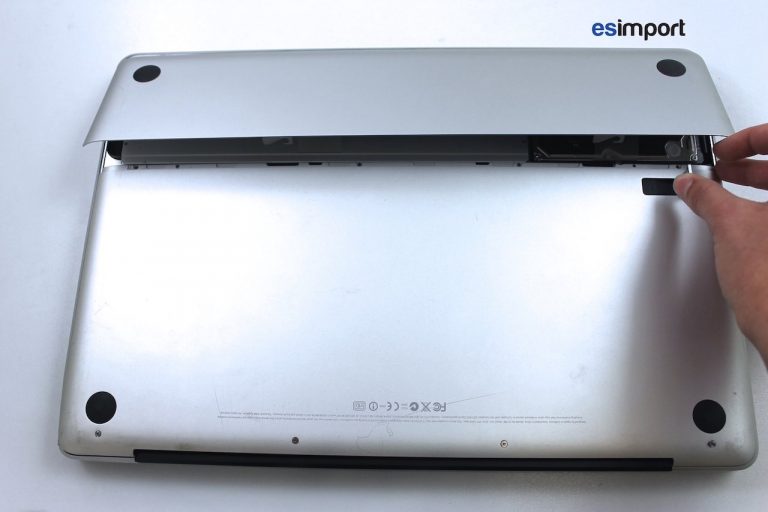

 Ouvrir la trappe du logement de la batterie au moyen du loquet :

Changement du lecteur optique sur MacBook 15″ A1286 modèle 2008

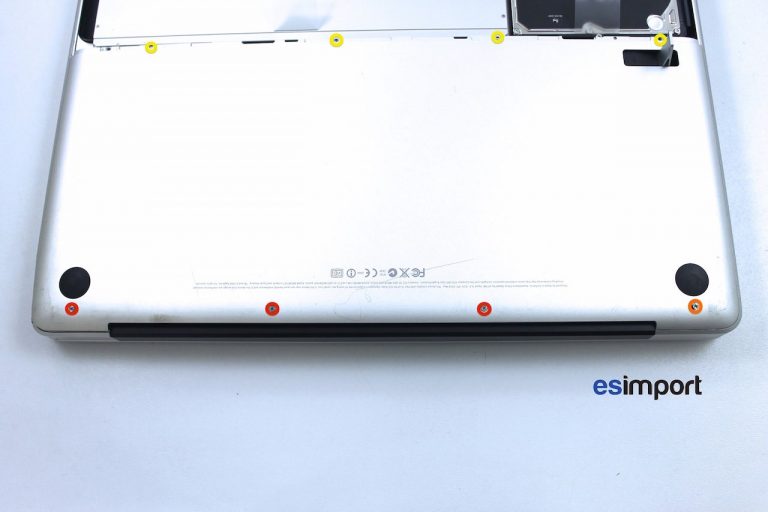

Dévisser les 8 vis matérialisées ci-dessous. Bien noter leur emplacement, celles-ci étant de tailles différentes :

Changement du lecteur optique sur MacBook 15″ A1286 modèle 2008

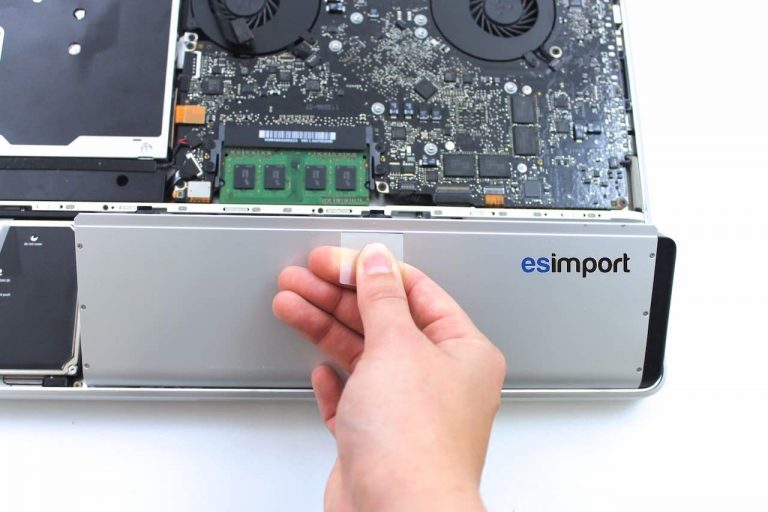

Déconnecter la batterie de la carte-mère en la soulevant :

Changement du lecteur optique sur MacBook 15″ A1286 modèle 2008

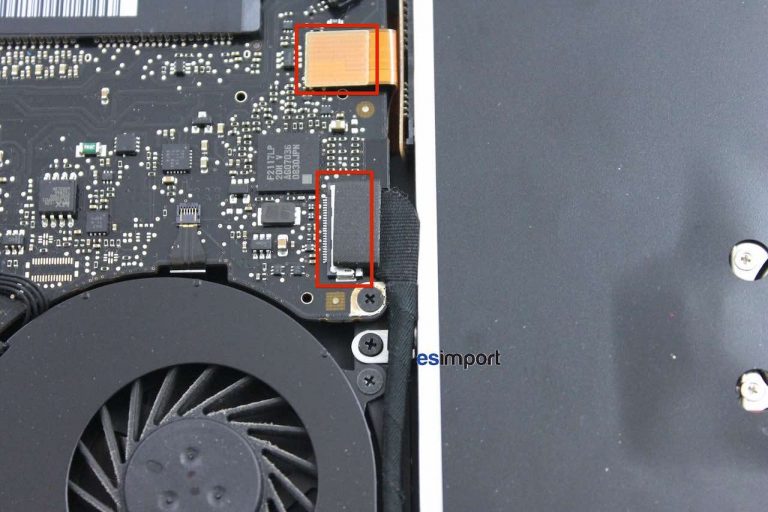

Déconnecter à l’aide du spudger, le connecteur du lecteur CD et celui de la caméra :

Changement du lecteur optique sur MacBook 15″ A1286 modèle 2008

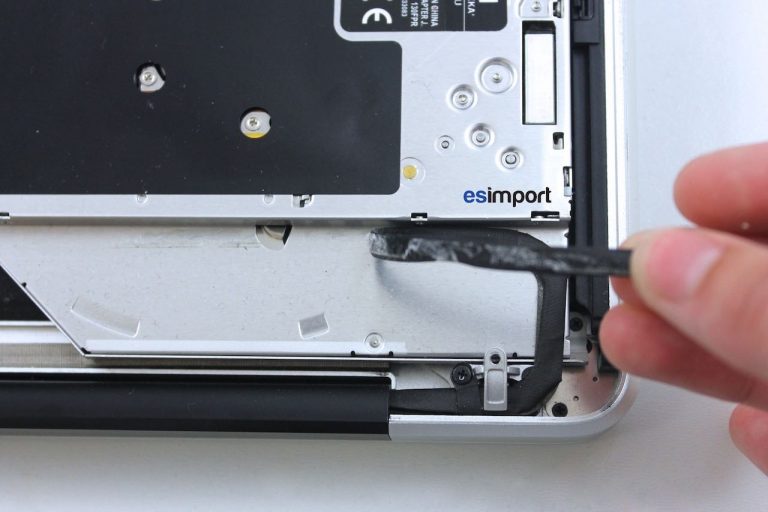

Retirer le câble de la caméra qui est collé sur le lecteur CD :

Changement du lecteur optique sur MacBook 15″ A1286 modèle 2008

changement du lecteur CD sur un MacBook A1286 2008.

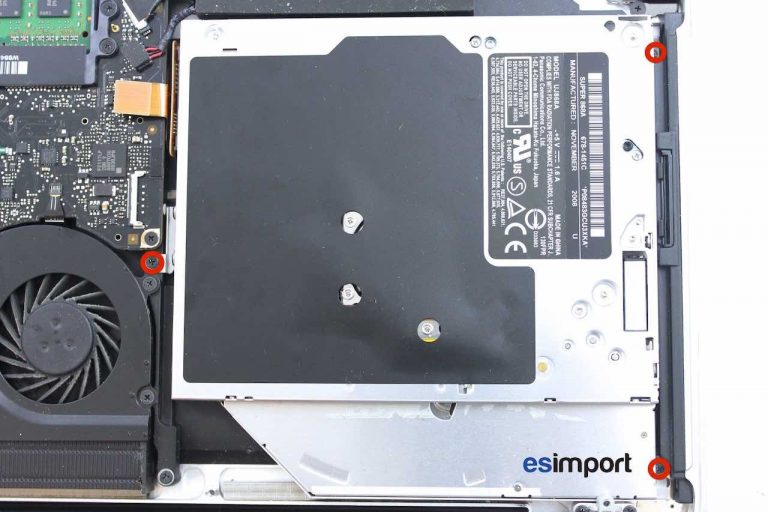

Avec le tournevis cruciforme, dévisser les 3 vis cruciforme du lecteur CD :

Changement du lecteur optique sur MacBook 15″ A1286 modèle 2008

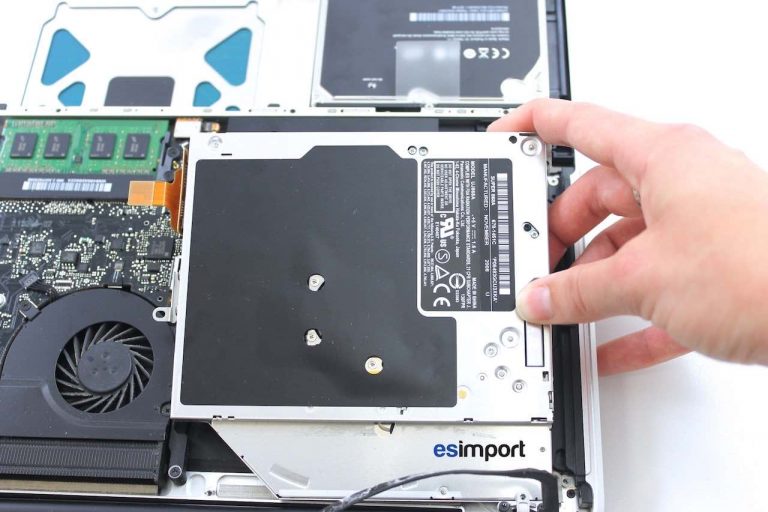

Dégager le lecteur par le haut :

Changement du lecteur optique sur MacBook 15″ A1286 modèle 2008

remplacer le lecteur CD et remonter le macbook dans le sens chronologique inverse.
