Changer la carte de rétro éclairage sur iMac 21,5″ A1311 fin 2009

Votre iMac présente un écran noir ? Vous rencontrez un problème d'affichage ? Ce tutoriel vous guidera pas à pas pour le changement de la carte rétro-éclairage sur un iMac A1311 2009.

Il convient de changer la carte de rétro éclairage lorsque votre écran montre des signes caractéristiques tels que :

  • un sifflement lorsque la luminosité est au maximum
  • l’écran s’allume quelques seconds au démarrage, clignote, puis s’éteint définitivement en présentant un défaut de rétro-éclairage
  • si l’écran est éteint, l’affichage LCD présente un défaut de rétro-éclairage  (le défaut caractéristique de rétro-éclairage est un écran noir sur lequel on devine les images en approchant une lampe-torche)

Cette carte est intimement liée à la carte-mère. En effet, si l’on souhaite utiliser un moniteur externe dans le cas d’une panne du rétro éclairage, l’iMac ne démarrera pas si ni l’écran ni la carte de rétro éclairage sont débranchés de la carte-mère.



Avant de suivre ce tutoriel, vous devez  suivre celui sur le démontage de l’écran de l’iMac 21,5″ A1311



Outils nécessaires :



Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

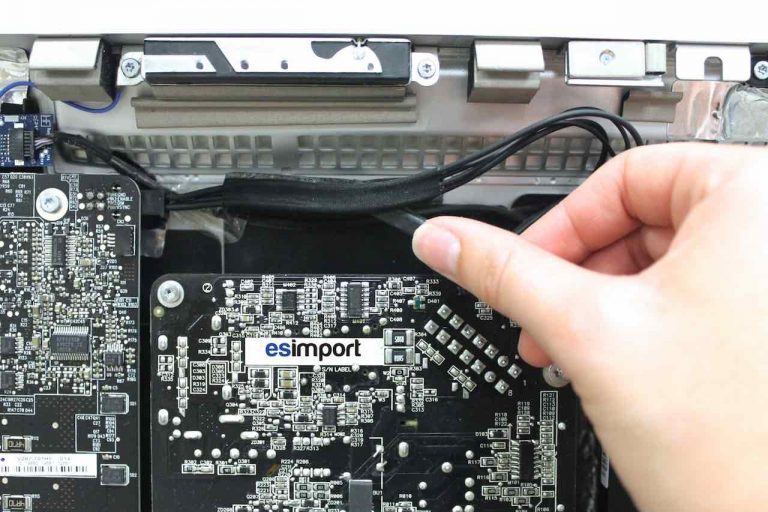

Avec le spudger, décoller le câble d’alimentation de la carte de rétro éclairage :

Changement de la carte de rétro éclairage sur iMac 21,5″ A1311 fin 2009

Changement de la carte rétro-éclairage sur un iMac A1311 2009

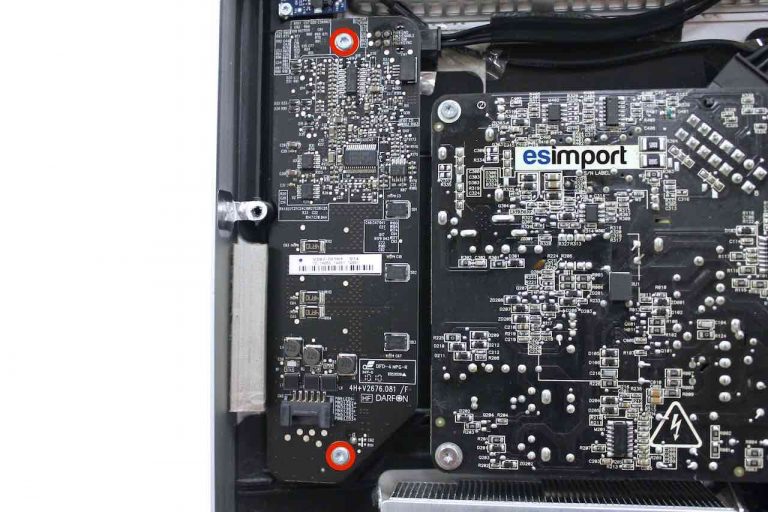

Dévisser les 2 vis de la carte de rétro éclairage avec le tournevis torx 9 :

Changement de la carte de rétro éclairage sur iMac 21,5″ A1311 fin 2009

Dégager la carte de rétro éclairage et la retourner :

Changement de la carte de rétro éclairage sur iMac 21,5″ A1311 fin 2009

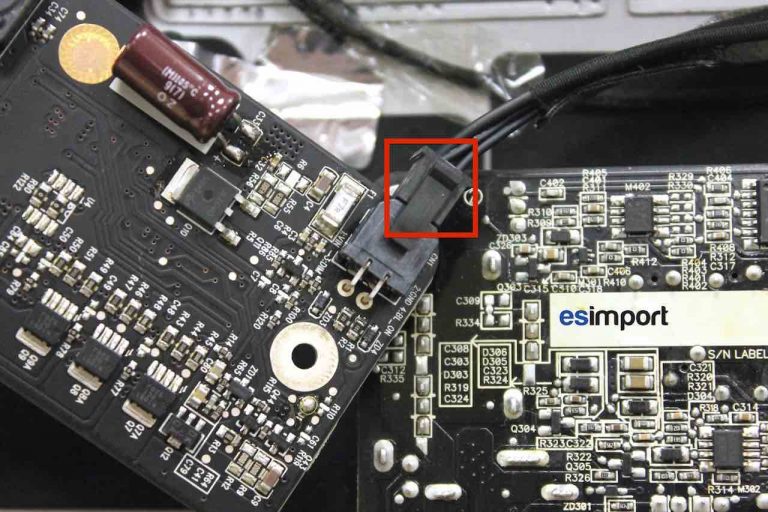

A l’arrière se trouve le connecteur de l’alimentation de la carte.

Tirer sur la patte qui sécurise la connexion et dégager le câble :

Changement de la carte de rétro éclairage sur iMac 21,5″ A1311 fin 2009



Le remontage de l'iMac s’effectue dans le sens chronologique inverse.
