Changer le ventilateur d'un lecteur CD – imac 21 pouces A1311 mi 2011

Le ventilateur de votre iMac est bruyant ? Ce tutoriel vous guidera pas à pas pour le changement du ventilateur lecteur CD sur un iMac 21.5 A1311 année 2011

Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur. L’ouverture d’un iMac 21 pouces Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

Outils nécessaires :

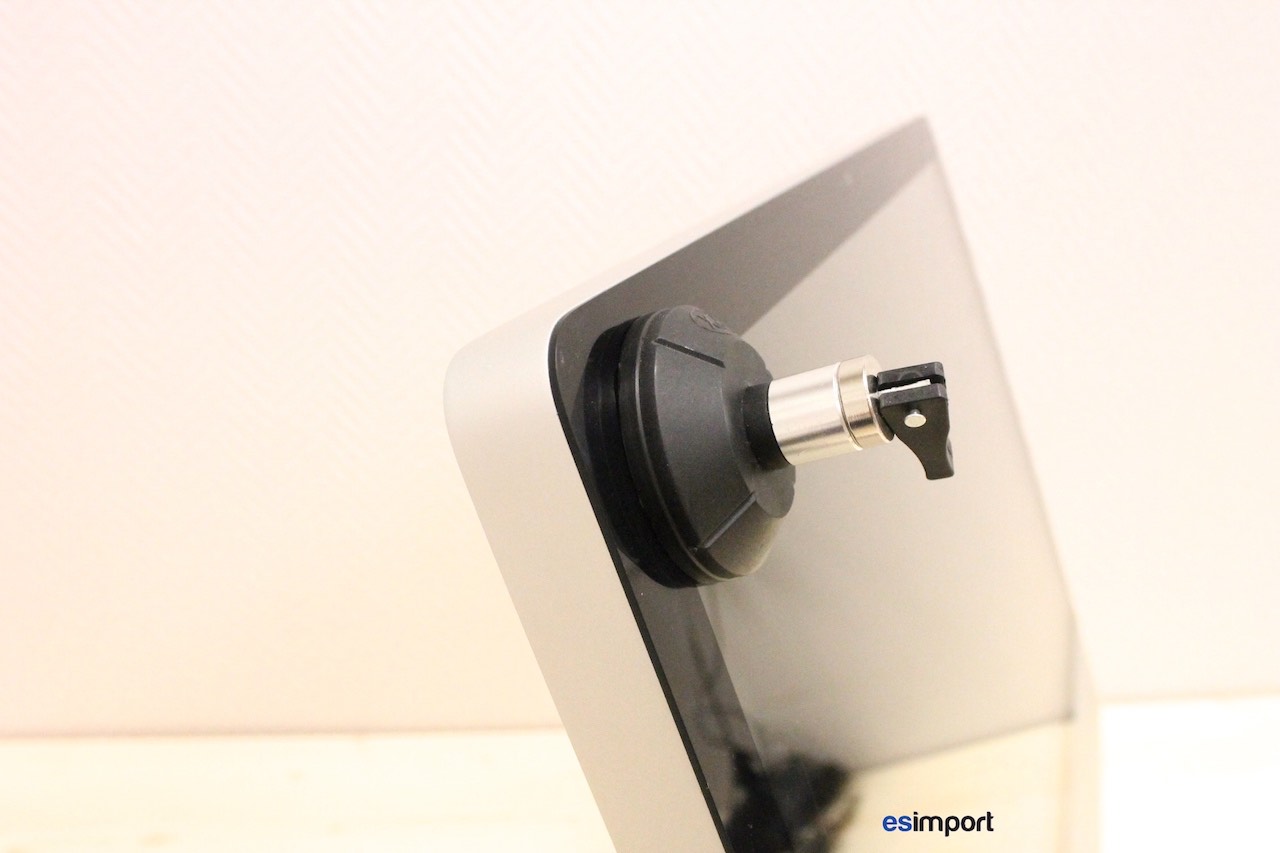

En premier lieu, poser deux ventouses sur la surface vitrée afin de la retirer :

Changement ventilateur lecteur optique – imac 21.5″ A1311 mi 2011

Se munir d’un tournevis torx 9, puis dévisser les 8 vis indiquées ci-dessous :

Changement ventilateur lecteur optique – imac 21.5″ A1311 mi 2011

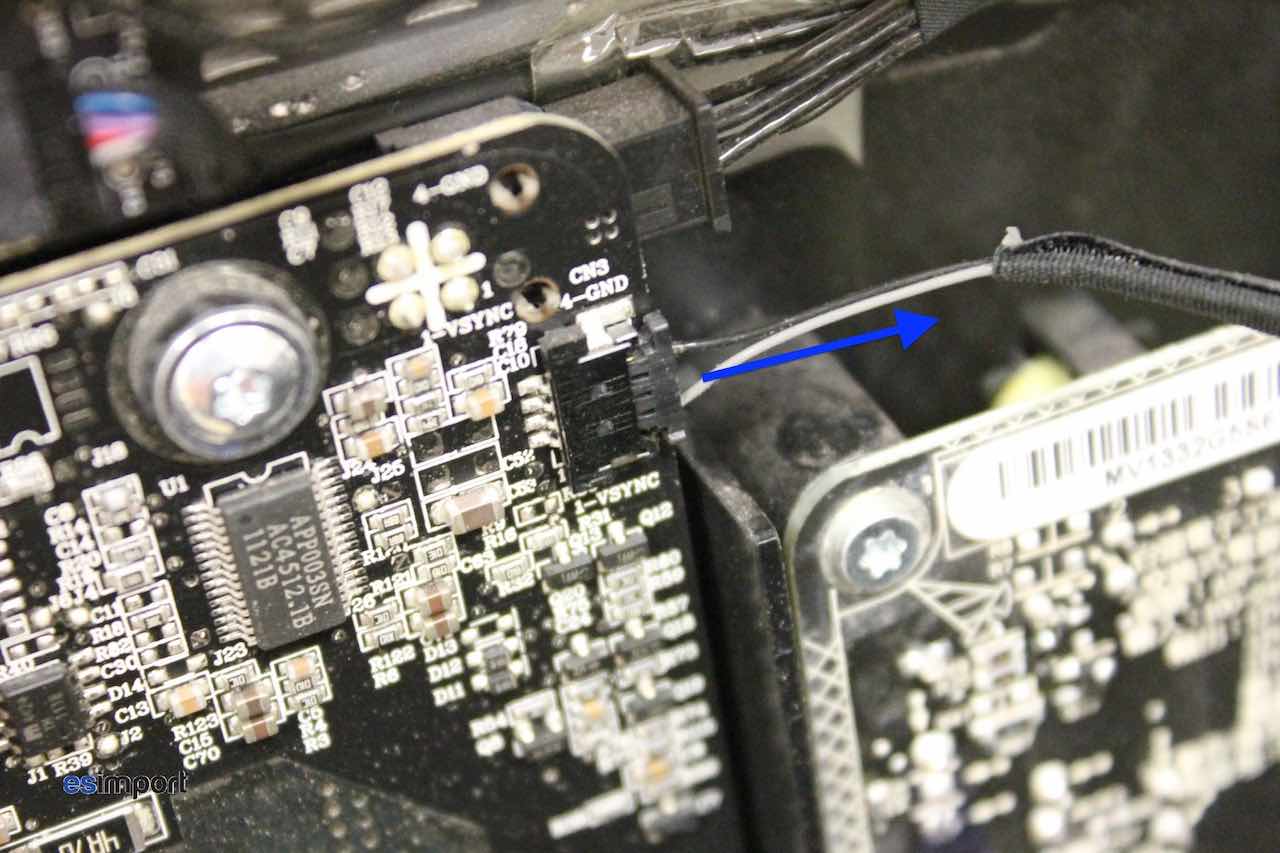

Déconnecter le câble SYNC en le tirant délicatement sur la droite :

Changement ventilateur lecteur optique – imac 21.5″ A1311 mi 2011

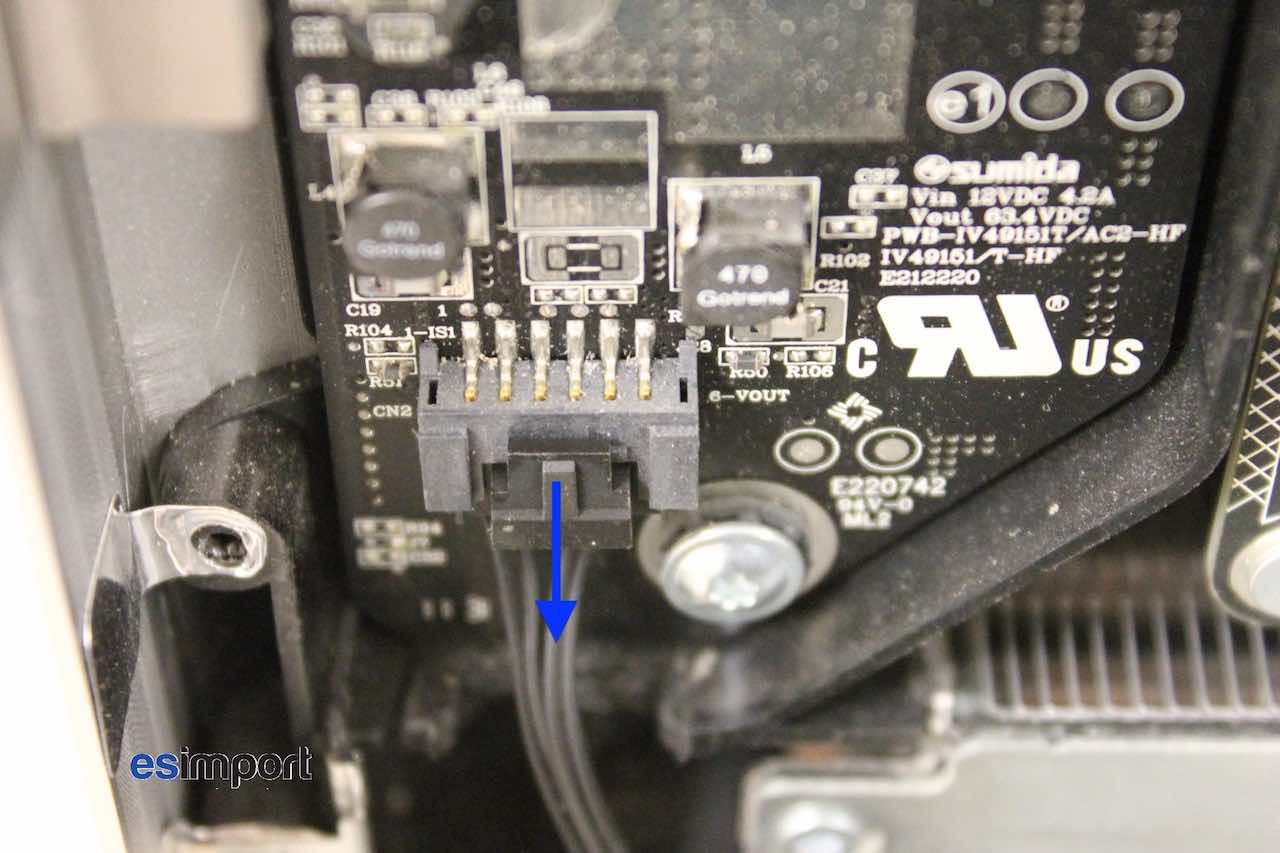

Puis le câble d’alimentation du connecteur de rétro-éclairage (backlight):

Changement ventilateur lecteur optique – imac 21.5″ A1311 mi 2011

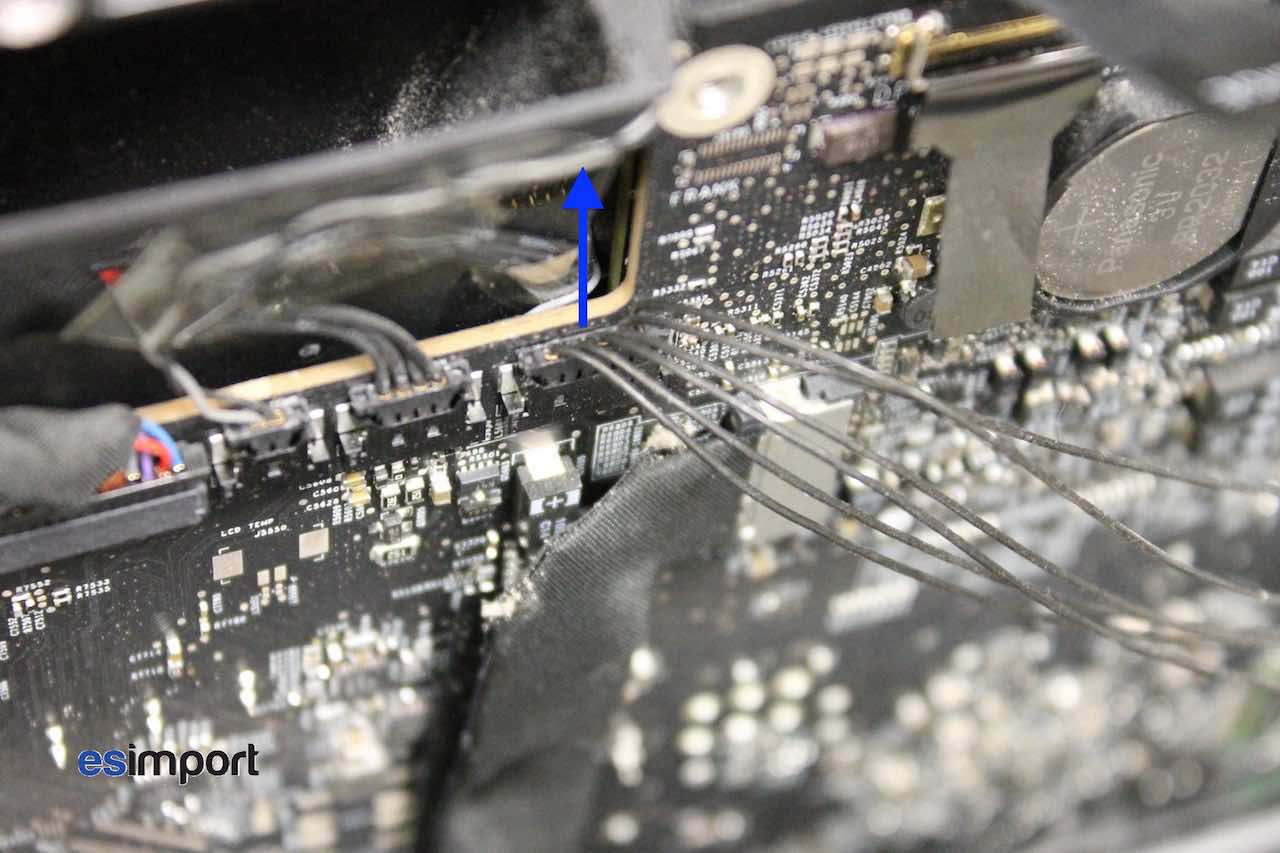

Déconnecter à présent le câble de la sonde de température de l’écran LCD:

Changement ventilateur lecteur optique – imac 21.5″ A1311 mi 2011

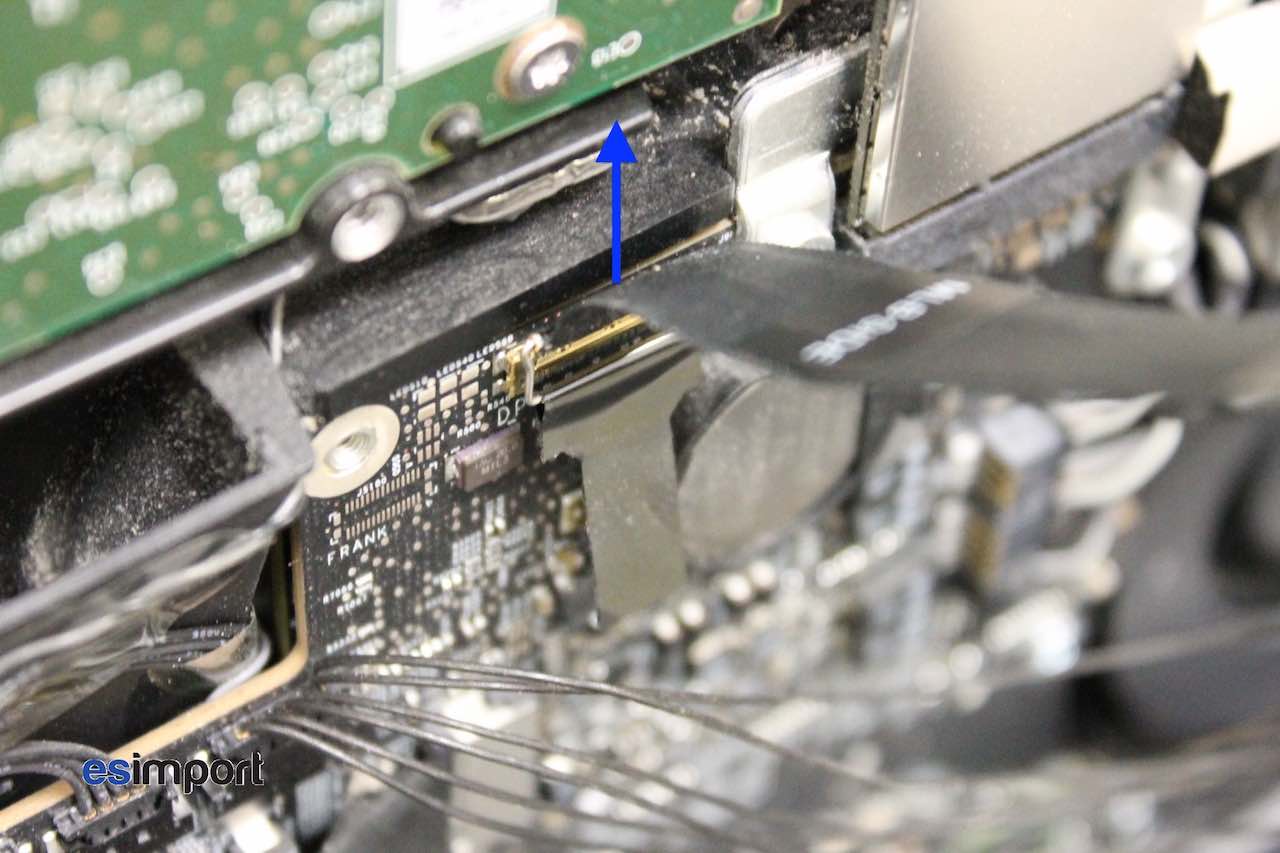

Retirer le connecteur principal LVDS sur la carte-mère. Celui-ci se fait en deux temps: soulever en premier lieu le volet pivotant sécurisant la connexion, puis tirer le câble vers le haut:

Changement ventilateur lecteur optique – imac 21.5″ A1311 mi 2011

Changement du ventilateur lecteur optique sur un iMac A1311 2011

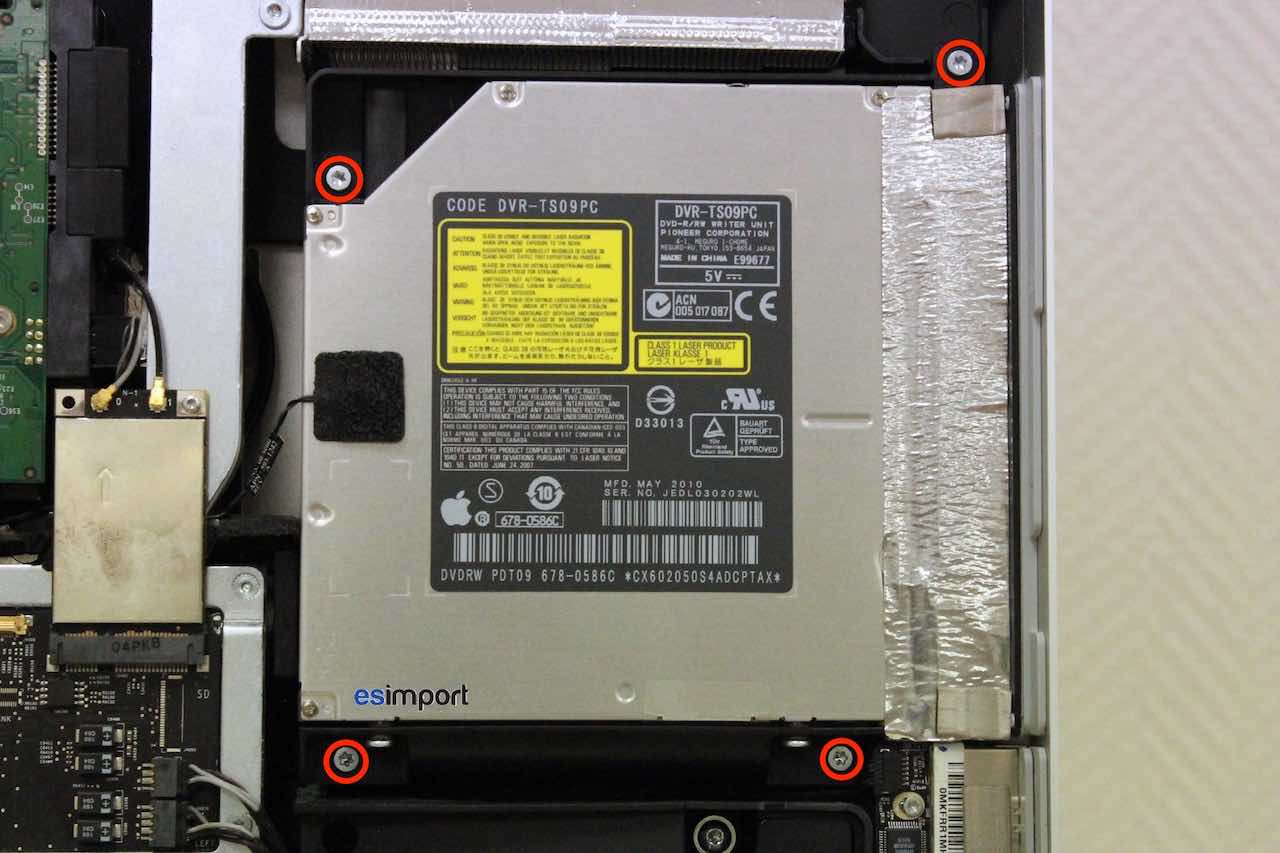

Dévisser maintenant les 4 vis Torx du lecteur optique. Il n’est pas nécessaire de déposer entièrement cette pièce, elle peut être rabattue sur le côté gauche, il suffit simplement de dégager la partir supérieure du ventilateur:

Changement ventilateur lecteur optique – imac 21.5″ A1311 mi 2011

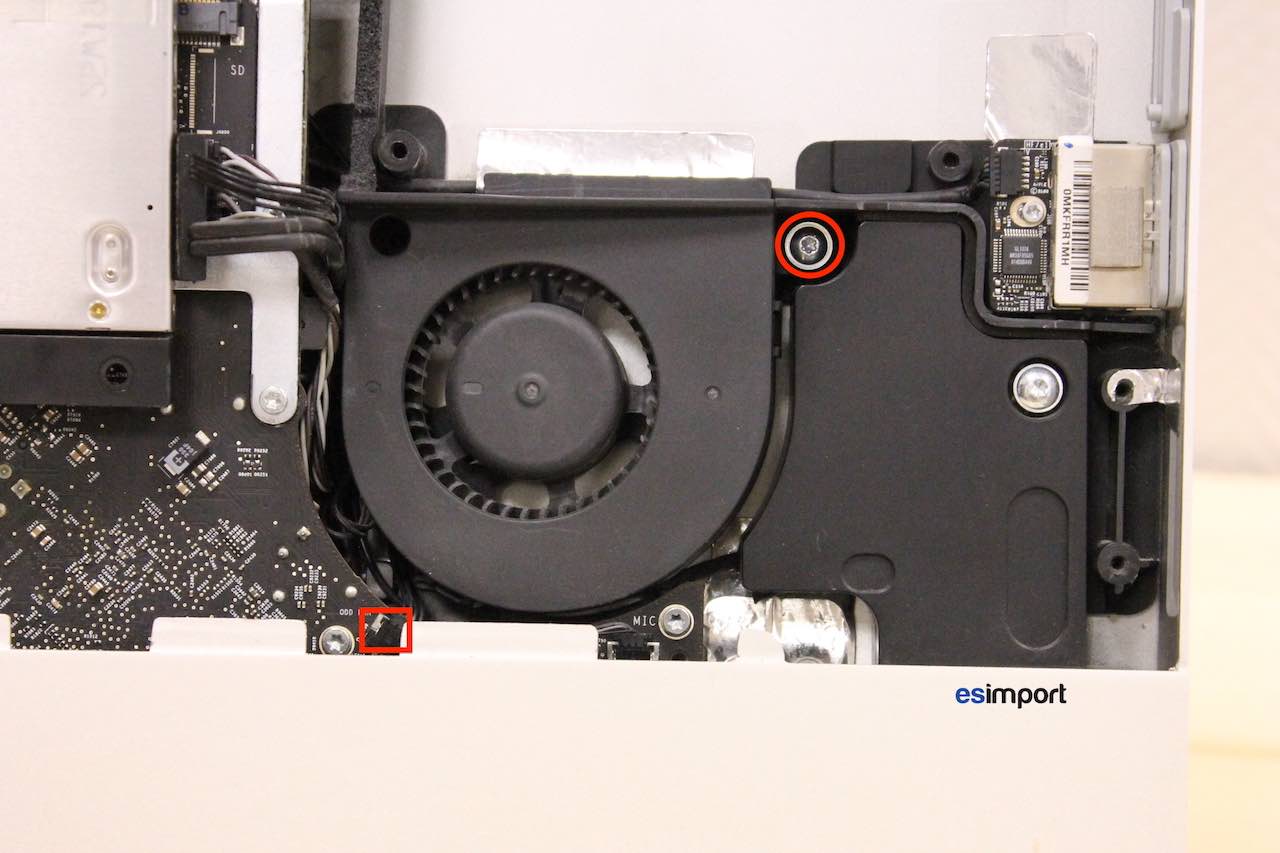

Pour finir, débrancher le ventilateur et le retirer : celui-ci n’est maintenu que par une vis unique:

Changement ventilateur lecteur optique – imac 21.5″ A1311 mi 2011

Replacer le ventilateur dans le châssis de l'iMac. Le remontage du mac s’effectue dans le sens chronologique inverse.
