Grâce à ce tutoriel, vous allez pouvoir comprendre comment procéder au changement de la nappe Jack on off volume principal de l’iPod Nano 6
Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un iPod nano 6 Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.
Il arrive quelquefois que le bouton on/off de l’iPod Nano 6 tombe en panne et / ou présente un fonctionnement « mou ». Il faut alors démonter et changer la nappe Jack on off volume.
Ce tutoriel vous indique la procédure à suivre afin de changer vous-même cette nappe.
Outils nécessaires :
- Kit outils iPod
- décapeur thermique
- spudger
- pince
- colle pattex gel
- pinces à linge

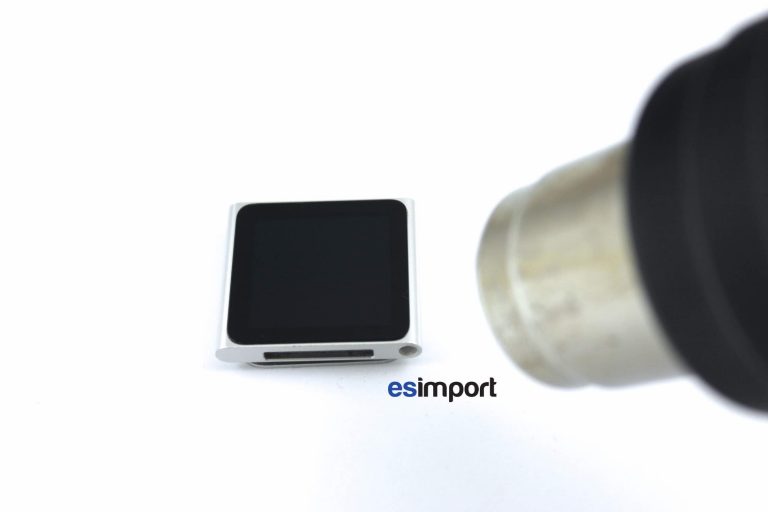

A l’aide du décapeur thermique, chauffer en premier lieu légèrement l’écran :

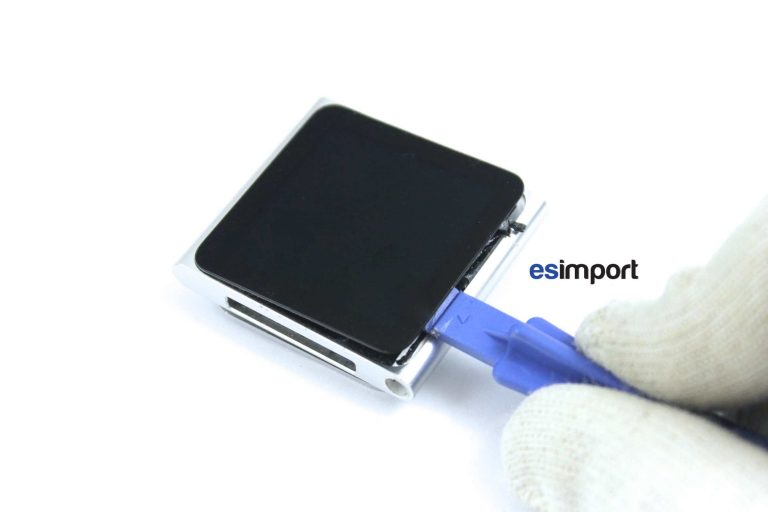

glisser le spudger entre le châssis et l’écran pour le décoller. Chauffer encore si l’écran de l'ipod résiste :
Sortir l’écran en le tirant doucement vers la droite afin de déloger la nappe qui se trouve sur la gauche :

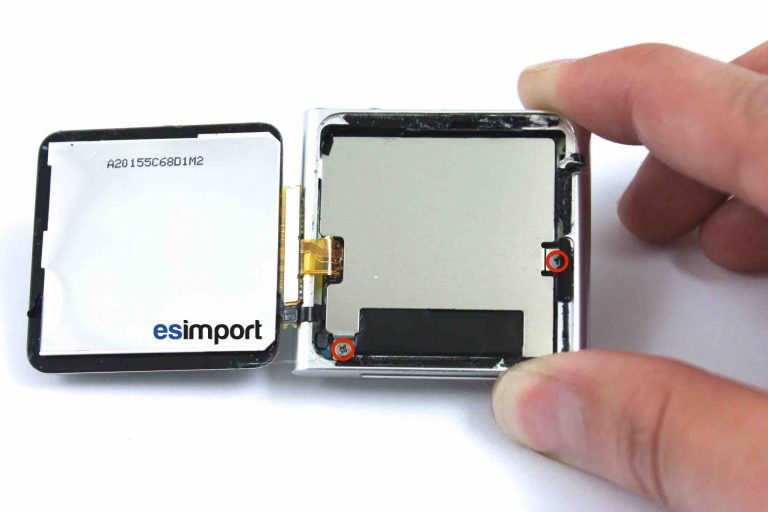

Dévisser avec le tournevis cruciforme, les 2 vis du cache métallique :

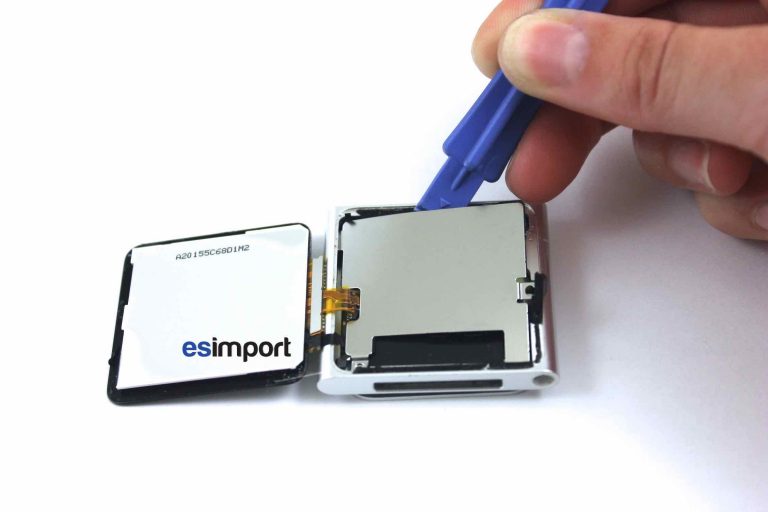

Avec l’outil en plastique, retirer le cache métallique retenu par le châssis de l'ipod nano 6 sur sa partie gauche :

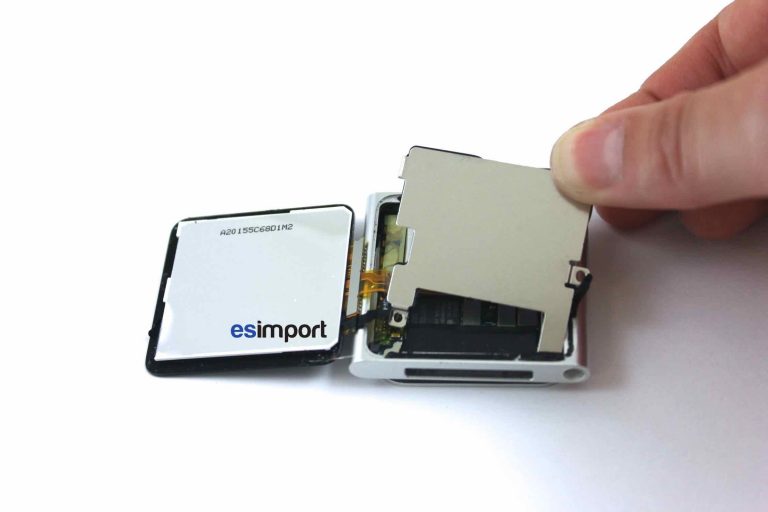

Dégager le cache métallique :

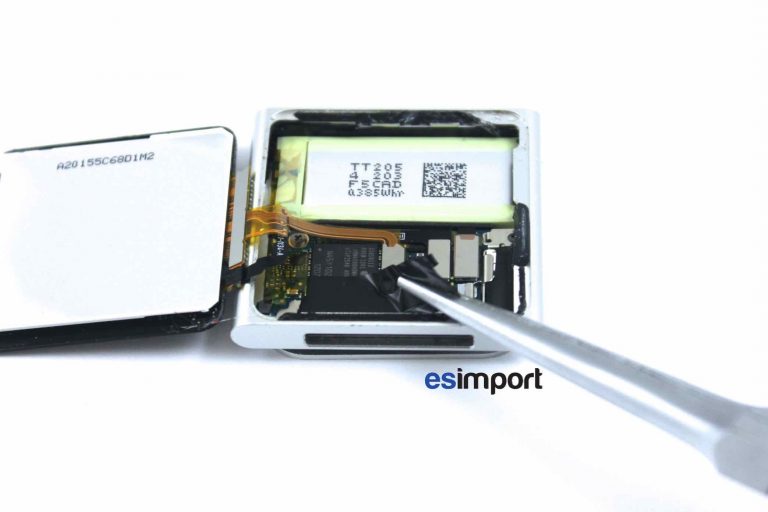

A l’aide d’une pince, retirer l’adhésif noir du dock connecteur :

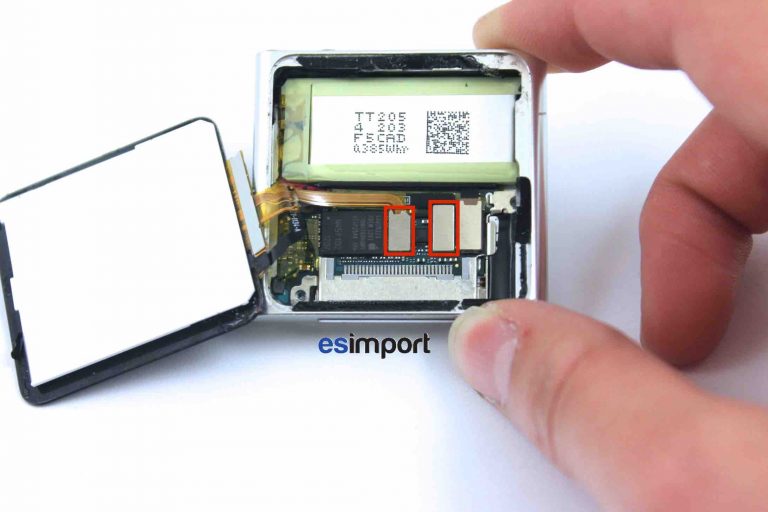

Déconnecter avec le spudger, les connecteurs du tactile et de l’écran LCD :
Décoller à l’aide de la pince, la nappe de l’écran tactile. Attention cette nappe est extrêmement fragile :

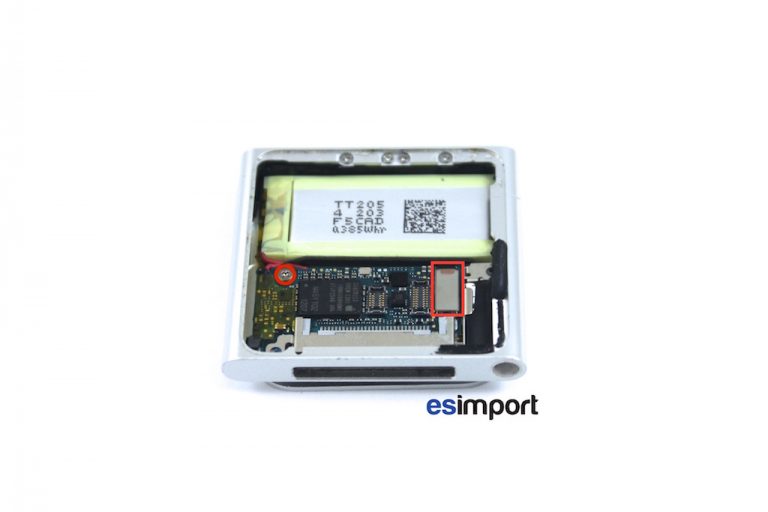

Dévisser l’unique vis de la carte-mère, puis déconnecter la nappe du bouton on off volume
:

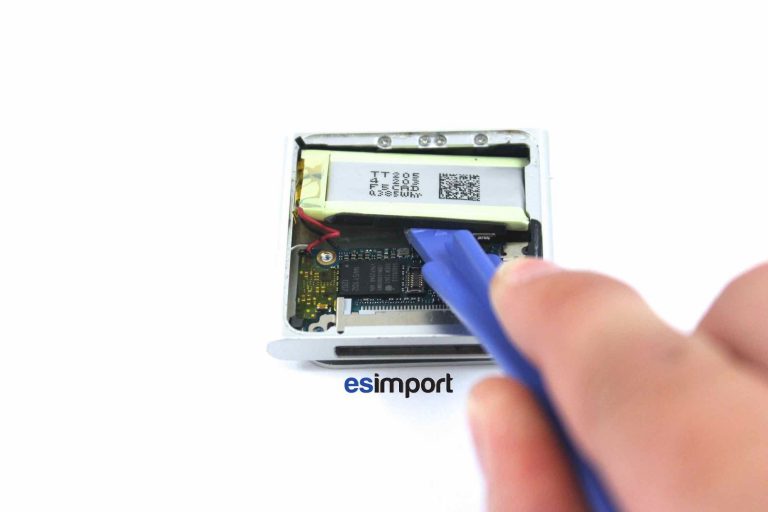

Décoller doucement la batterie avec l’outil en plastique :

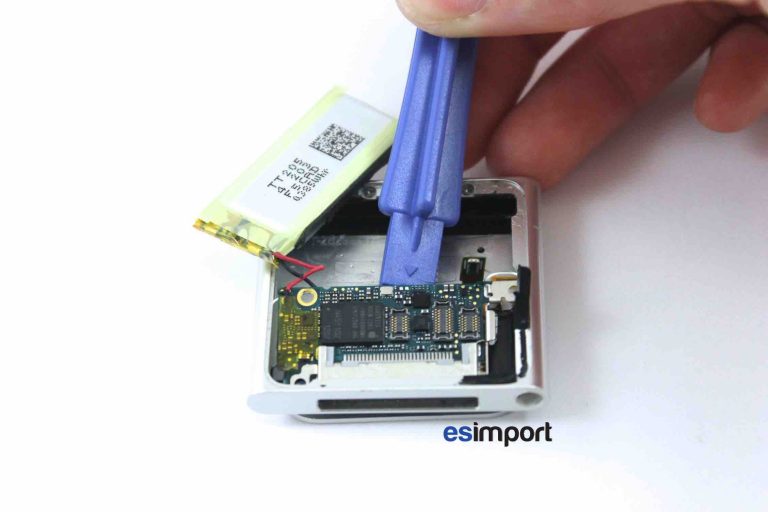

Décoller légèrement la carte-mère de l'ipod:

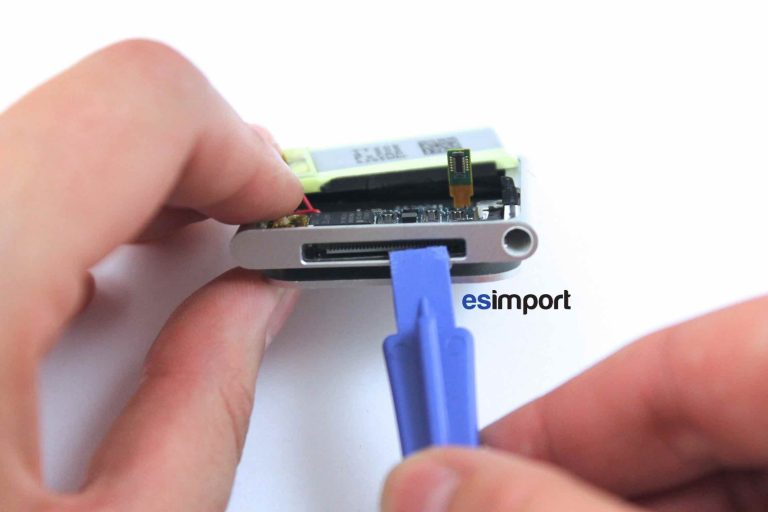

Pousser la carte-mère avec l’outil en plastique à travers l’ouverture du dock connecteur :

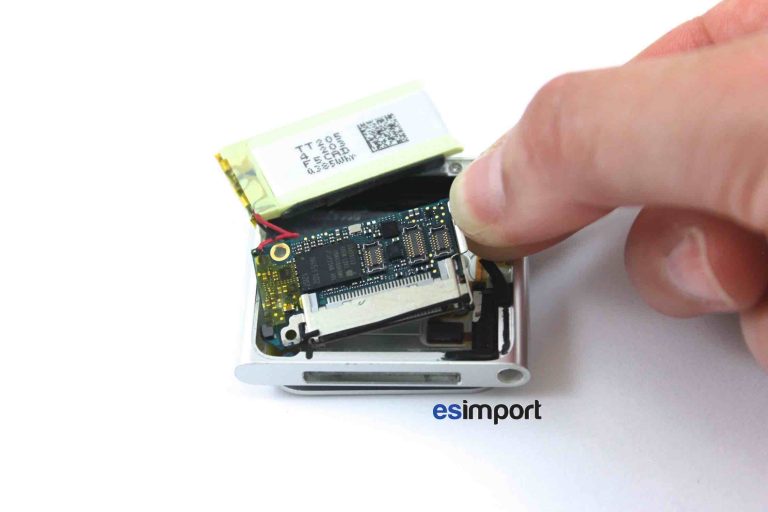

L’ensemble carte-mère/batterie peut maintenant être retiré du châssis :
Changement de la nappe jack de l’iPod Nano 6

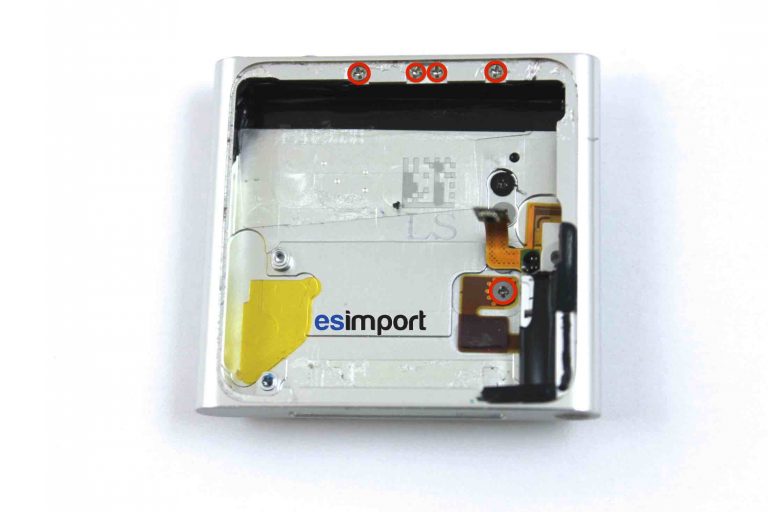

Retirer les 5 vis qui maintiennent la nappe jack on off volume :

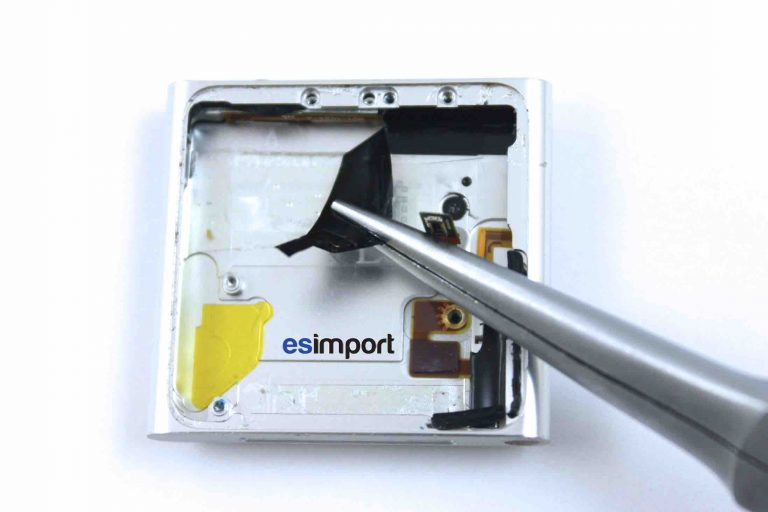

Avec la pince, retirer l’adhésif noir qui masque la nappe :

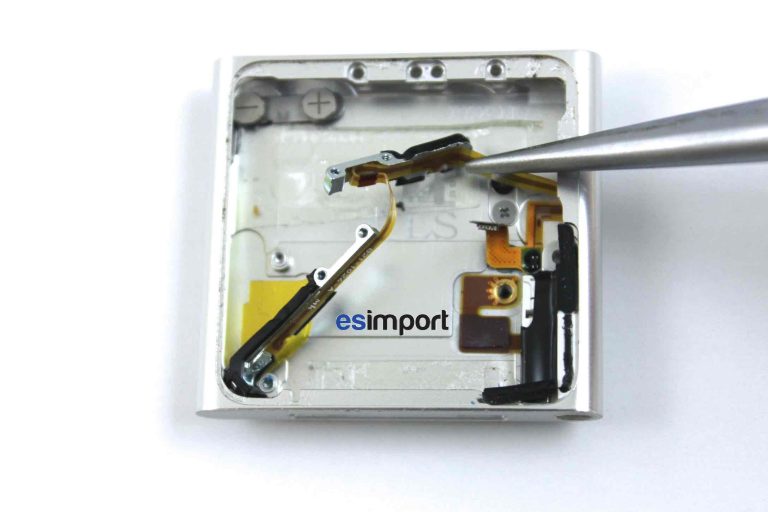

Toujours avec la pince, retirer la nappe et la décoller au niveau du bloc Jack :

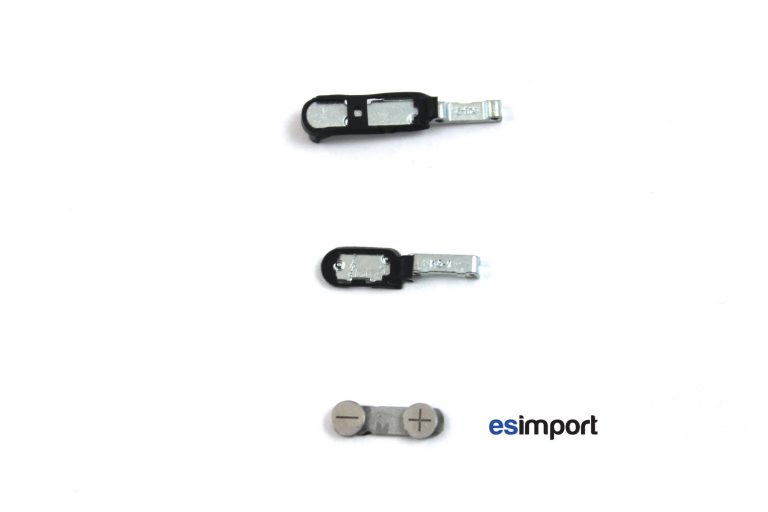

Décoller à présent les 2 supports métalliques où sont collés les boutons :
Ces supports devront être réutilisés pour coller les nouveaux boutons et garantir leur bon fonctionnement :

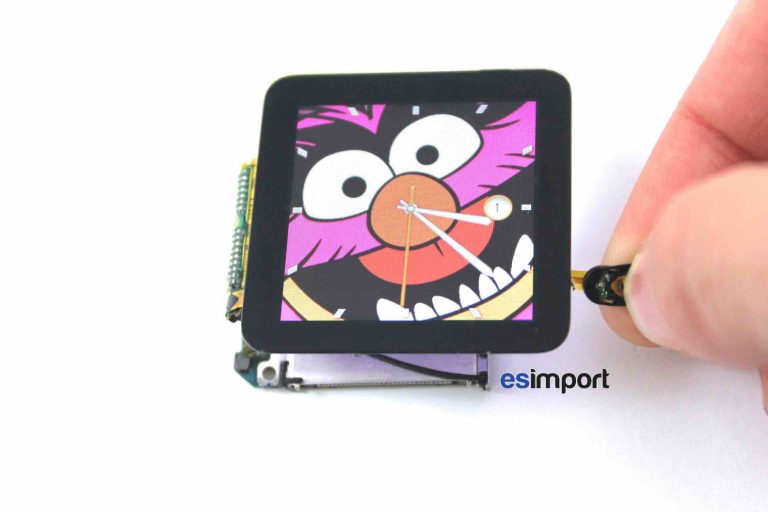

Connecter provisoirement la nappe jack-on/off-volume, le tactile et l’écran LCD :
Tester les fonctionnalités de la nouvelle nappe, à savoir : boutons de verrouillage, volume et la prise jack écouteurs.
Si tout fonctionne, remonter l'ipod nano 6 dans le sens chronologique inverse.
Pour le collage, appliquer un filet de colle sur le haut, le bas et le côté droit du châssis en vous aidant de la pointe d’un tournevis plat par exemple afin de doser la quantité de colle. Repositionner l’écran par le côté gauche en faisant attention aux nappes du tactile et de l'écran LCD. Immobiliser l’écran à l’aide de 4 pinces à linge le temps du séchage.
Vous venez de procéder au changement de la nappe principale de l’iPod Nano 6
