Changer l'écran d'un MacBook pro 13 pouces 2018

Ce tutoriel vous guidera pas à pas pour le changement de l’écran sur un MacBook A1708 13"

Votre macbook présente un affichage noir au démarrage ? L'écran est cassé ? Il n'est malheureusement plus possible de changer uniquement l'écran LCD comme sur les modèles de MacBook pro 13 des années 2009 à 2012, il faudra changer l'ensemble écran complet. Cela procure l'avantage de le rénover tant sur le plan fonctionnel qu’esthétique. Il s'agit d'une opération relativement onéreuse, du fait du prix d'un écran complet. Il est cependant possible de se procurer un écran d'occasion macbook A1708, en différente qualité esthétique grade A ou grade B.

Les Outils:

• Tournevis Pentalobe Macbook
• Tournevis Torx 8
• Tournevis Torx 5
• Tournevis Torx 3
• Spudger

Pièces nécessaires:

• écran MacBook pro 13 pouces 2018 A1708

Note: ce macbook existe en deux couleurs différentes argent (silver) ou gris sidéral (space grey). L'écran est à commander dans la bonne version !

Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un macbook pro 13 pouces 2018 Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

En premier lieu, dévisser les vis avec le Tournevis Pentalobe Macbook macbook puis démonter le couvercle de fond du MacBook.

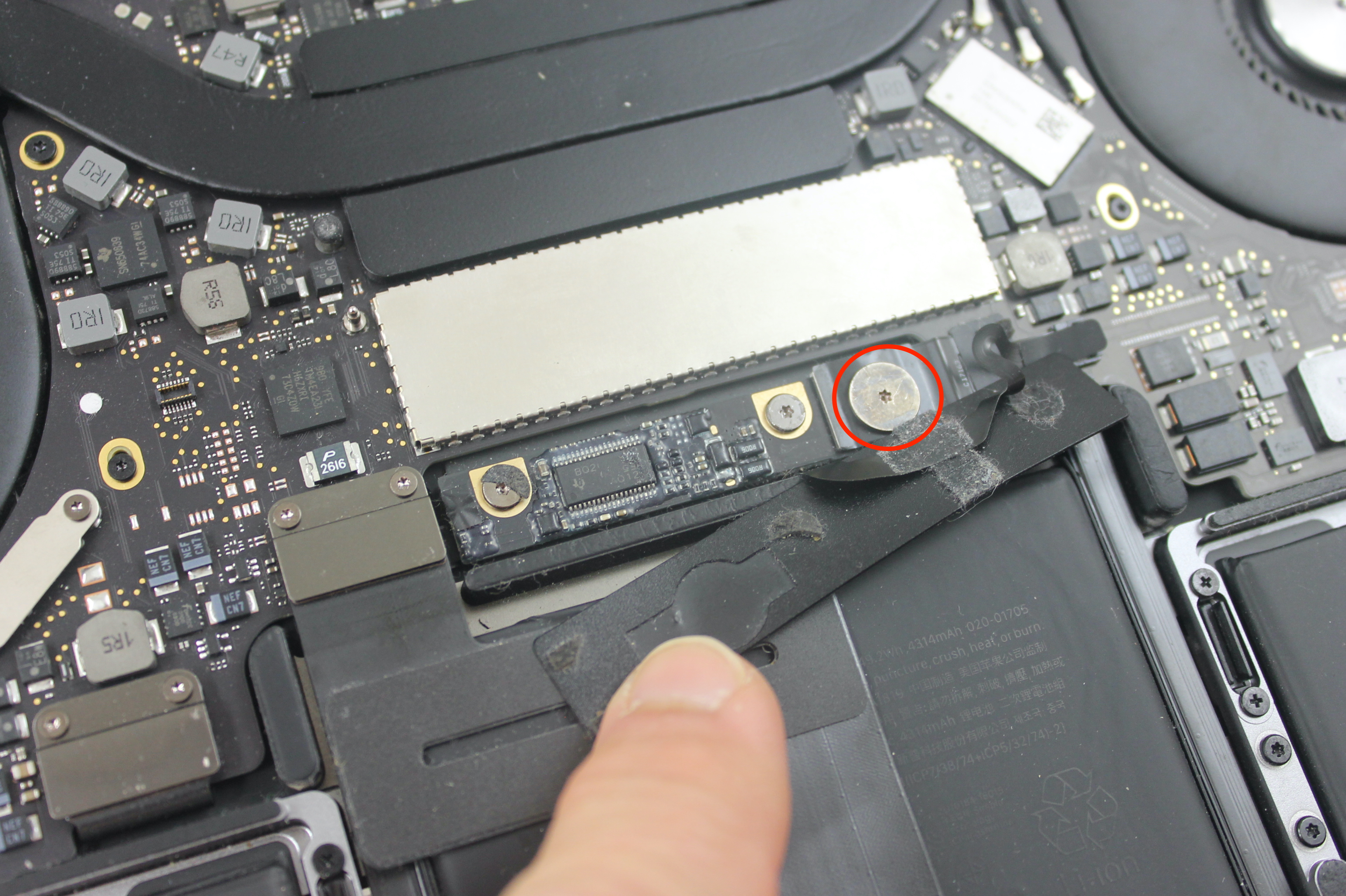

soulever le cache noir en plastique, puis dévisser la vis large à l'aide d'un Tournevis Torx 5, qui établit le contact entre la batterie et la carte mère.

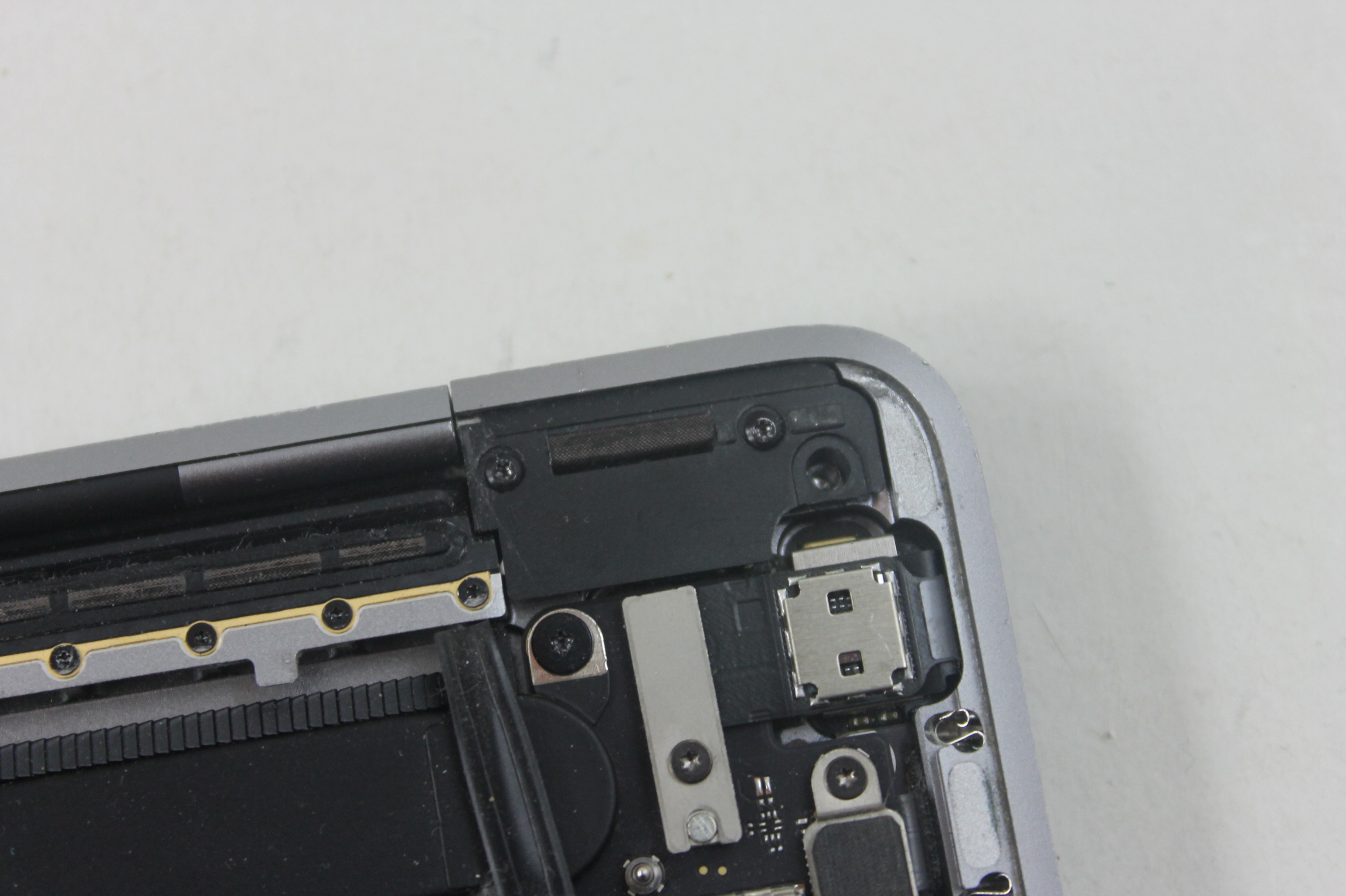

Dévisser les caches noirs des charnières de l'écran du macbook avec le tournevis torx 3.

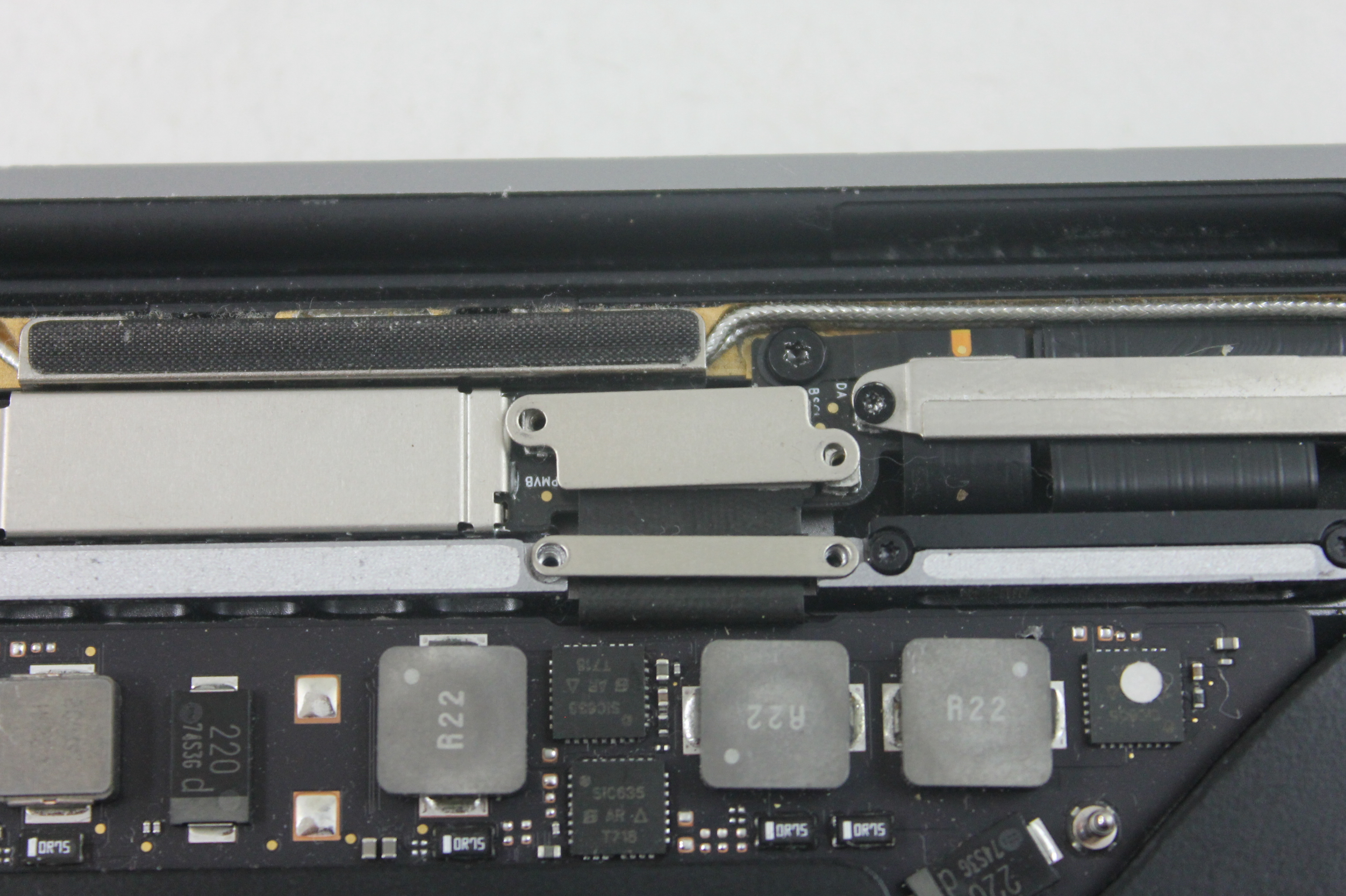

Ensuite, dévisser avec le tournevis torx 3 les plaques métalliques qui protègent le connecteur LVDS et la caméra. par souci de lisibilité, les vis ont déjà été retirées sur la photo ci-dessous:

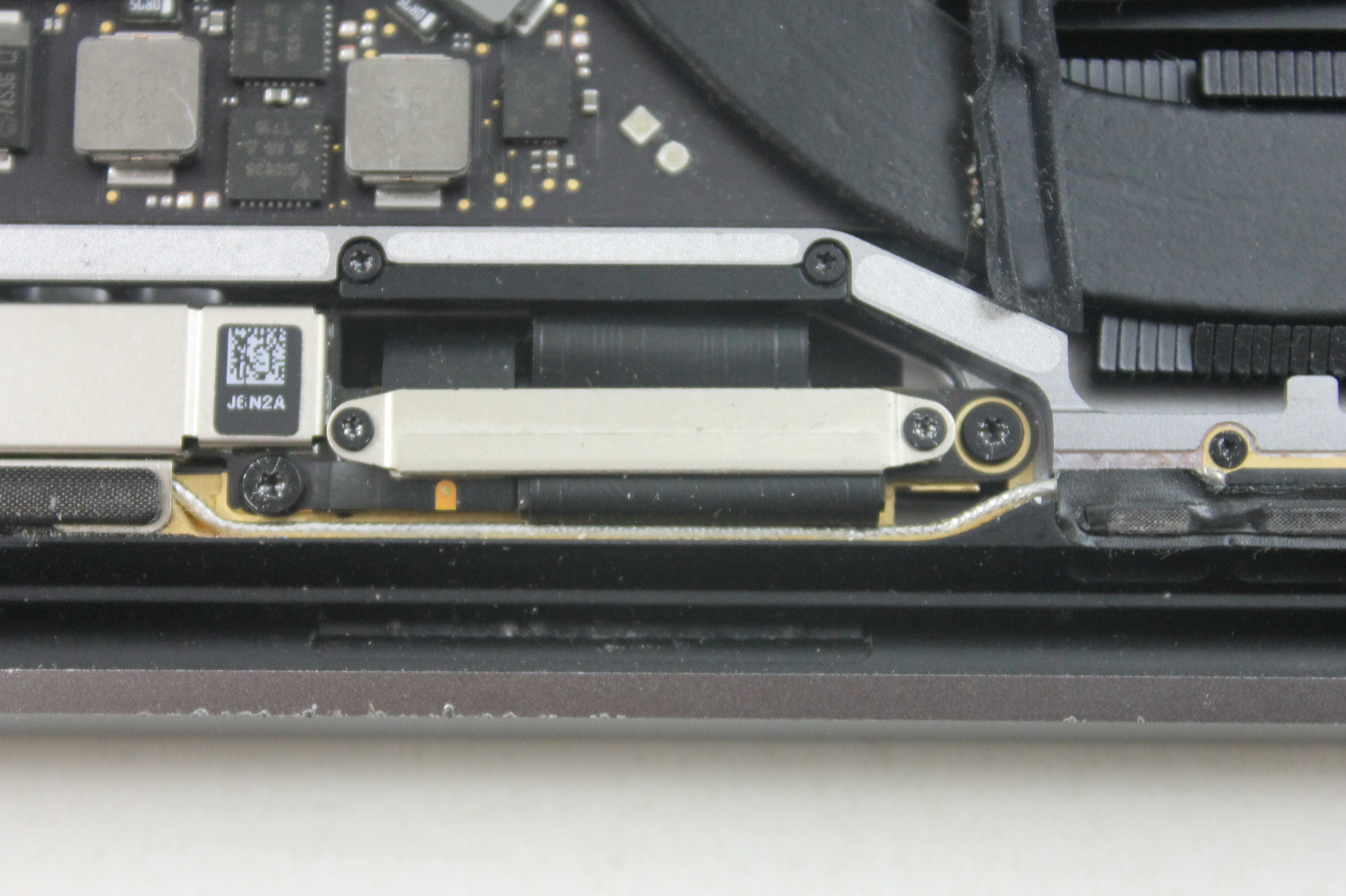

Puis faire de même sur les deux plaques adjacentes:

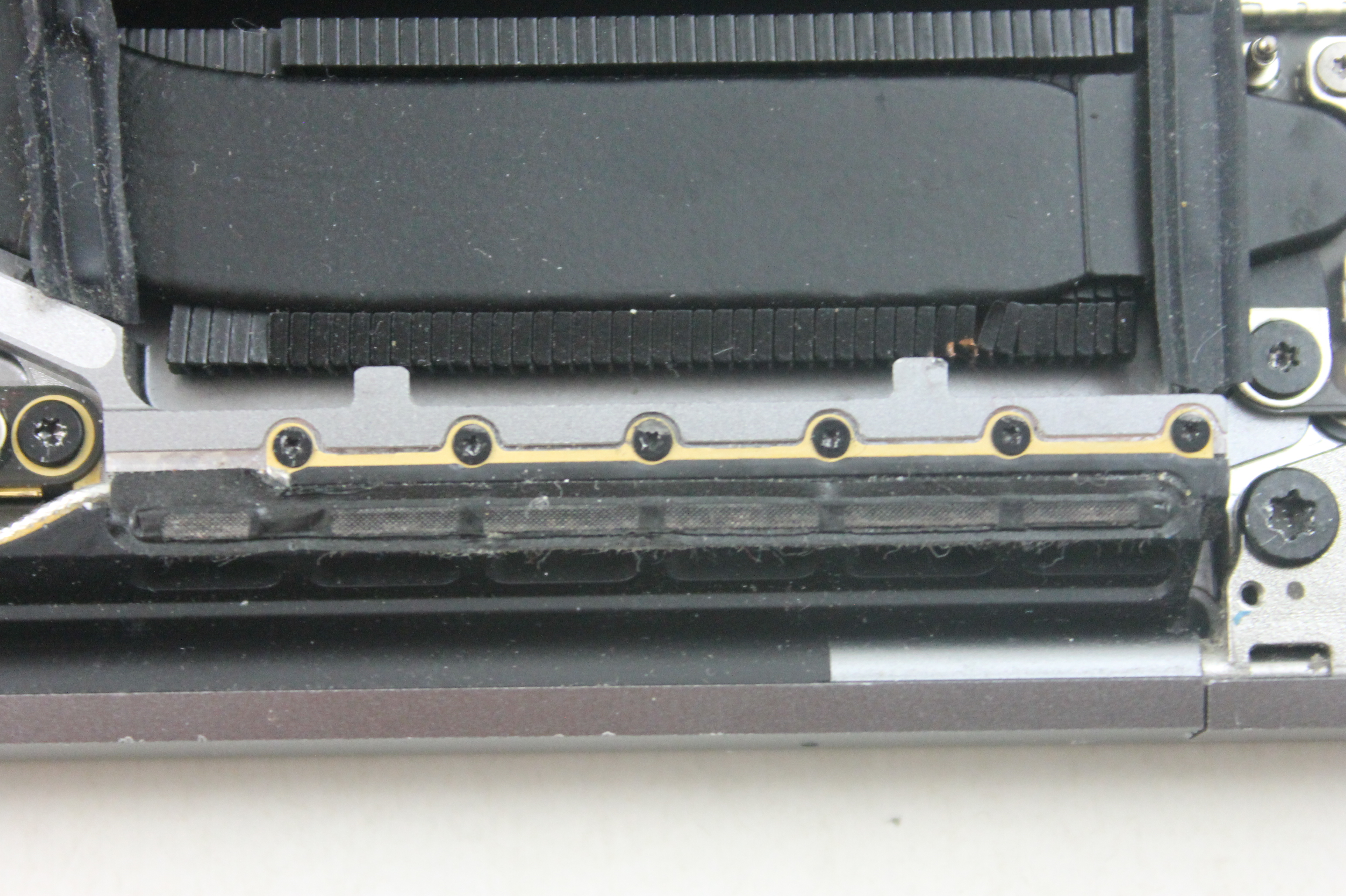

Enlever maintenant les vis pentalobe qui fixent l'antenne WIFI. Attention à démonter très délicatement ces vis. Il s'agit de vis d'empreinte pentalobe iphone, qu'il est assez facile d'endommager de manière irrémédiable. Il faut pour cela procéder très progressivement lors du dévissage, quart de tour par quart de tour. Dès que l'on sent que le tournevis ne 'prend' plus dans la tête devis, surtout ne pas forcer. Appliquer un peu de dégripant, puis réessayer. Dans le cas d'une tête de vis 'foirée', il n'y a pas d'autre solution que de fraiser la vis à l'aide d'un petit outil électro-portatif de type Dremmel:

Dévisser les vis avec le Tournevis Torx 5 pour légèrement soulever la carte électronique de l'écran.

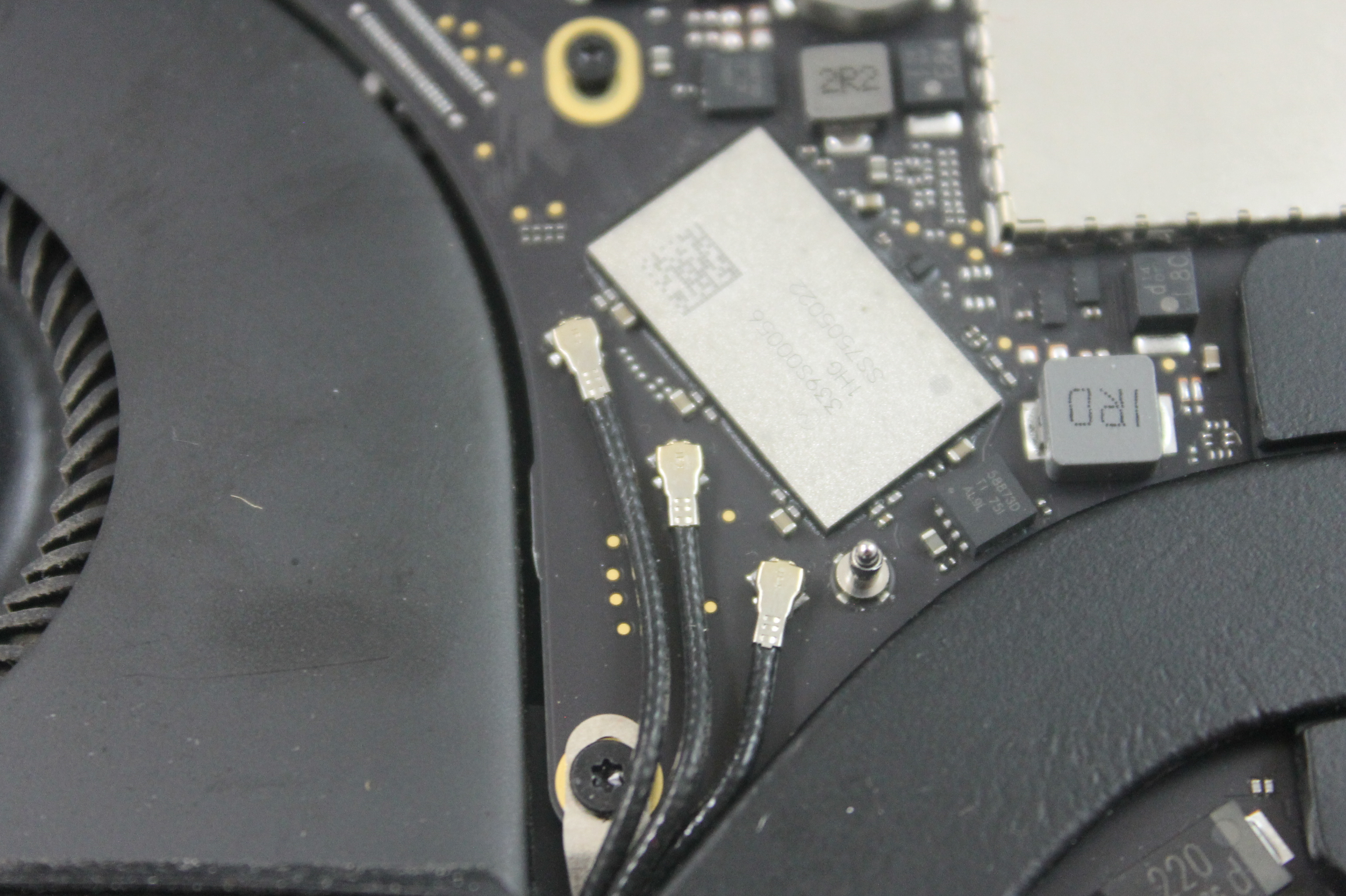

Déconnecter les antennes wifi de la carte mère à l'aide d'une pince. Il suffit de déclipser le connecteur co-axial, puis dévisser la vis avec le Tournevis Torx 5, maintenant l'antenne WIFI sur la carte-mère du macbook:

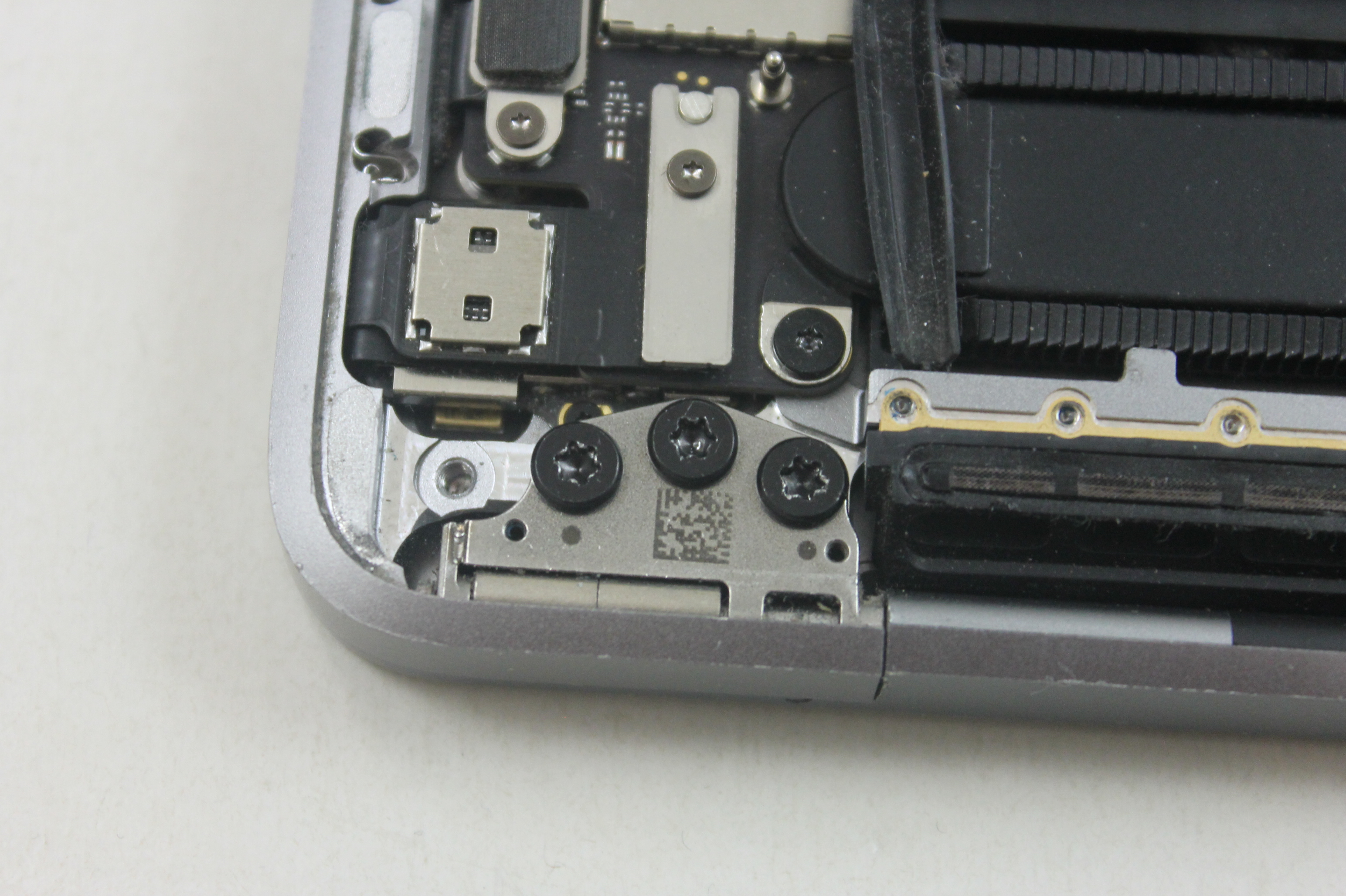

dévisser les trois vis à l'aide du Tournevis Torx 8, maintenant les charnières de l'écran sur le châssis du macbook:

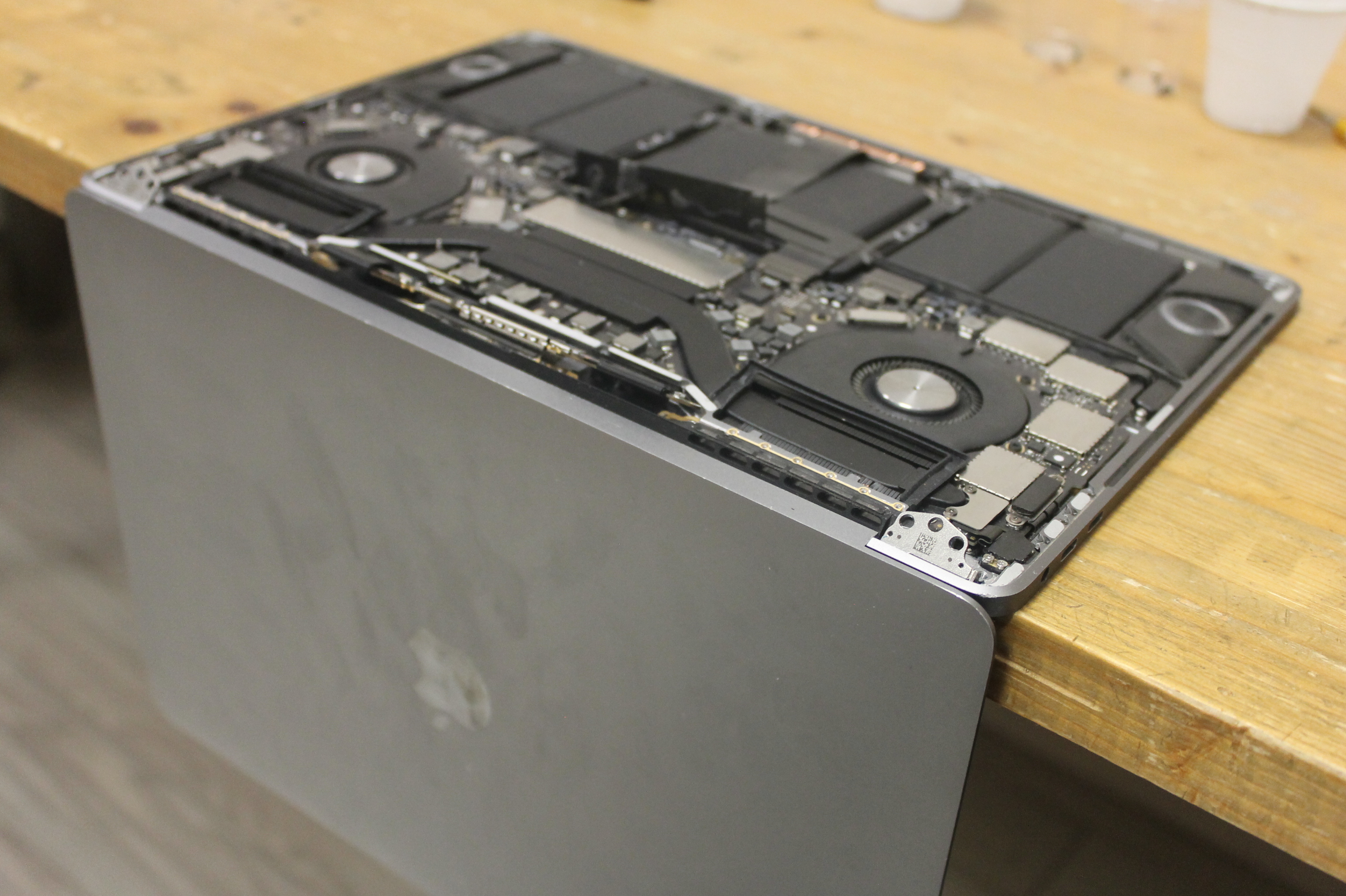

Ouvrir puis positionner l'écran du Macbook comme un livre et le placer sur son clavier sur le rebord d'une table, cela permettra de démonter l'écran plus aisément:

Vous pouvez maintenant légèrement sortir l'antenne wifi, sans qu'il soit indispensable de la retirer entièrement du macbook, puis dégager et sortir l'écran du macbook. L'écran peux maintenant être totalement retiré du MacBook.

Le remontage se fait dans le sens chronologique inverse.
