Changer l'écran d'un MacBook air 13 pouces A2337

Ce tutoriel vous guidera pas à pas pour le remplacement de l’écran sur un MacBook Air 13 pouces A2337 de 2020.

Votre macbook présente un écran noir au démarrage ? L'écran est brisé ? un changement de l'ensemble écran complet s'impose !. L'opération n'est pas si complexe que cela en suivant ce tuto avec un peu de rigueur.

Les Outils:

• Tournevis Pentalobe Macbook
• Tournevis Torx 8
• Tournevis Torx 5
• Tournevis Torx 3
• Ventouse pro
• Spudger

Pièces nécessaires:

• écran MacBook air 13 pouces A2337

Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un macbook Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

Dévisser les 10 vis pentalobe de la coque de fond à l'aide du tournevis pentalobe macbook:

Placer une ventouse sur le couvercle de fond, puis tirer légèrement afin d'entrebâiller la coque:

Une fois l'interstice créé, déplacer la coque de quelques millimètres vers le haut, cette dernière devrait se détacher du châssis du macbook:

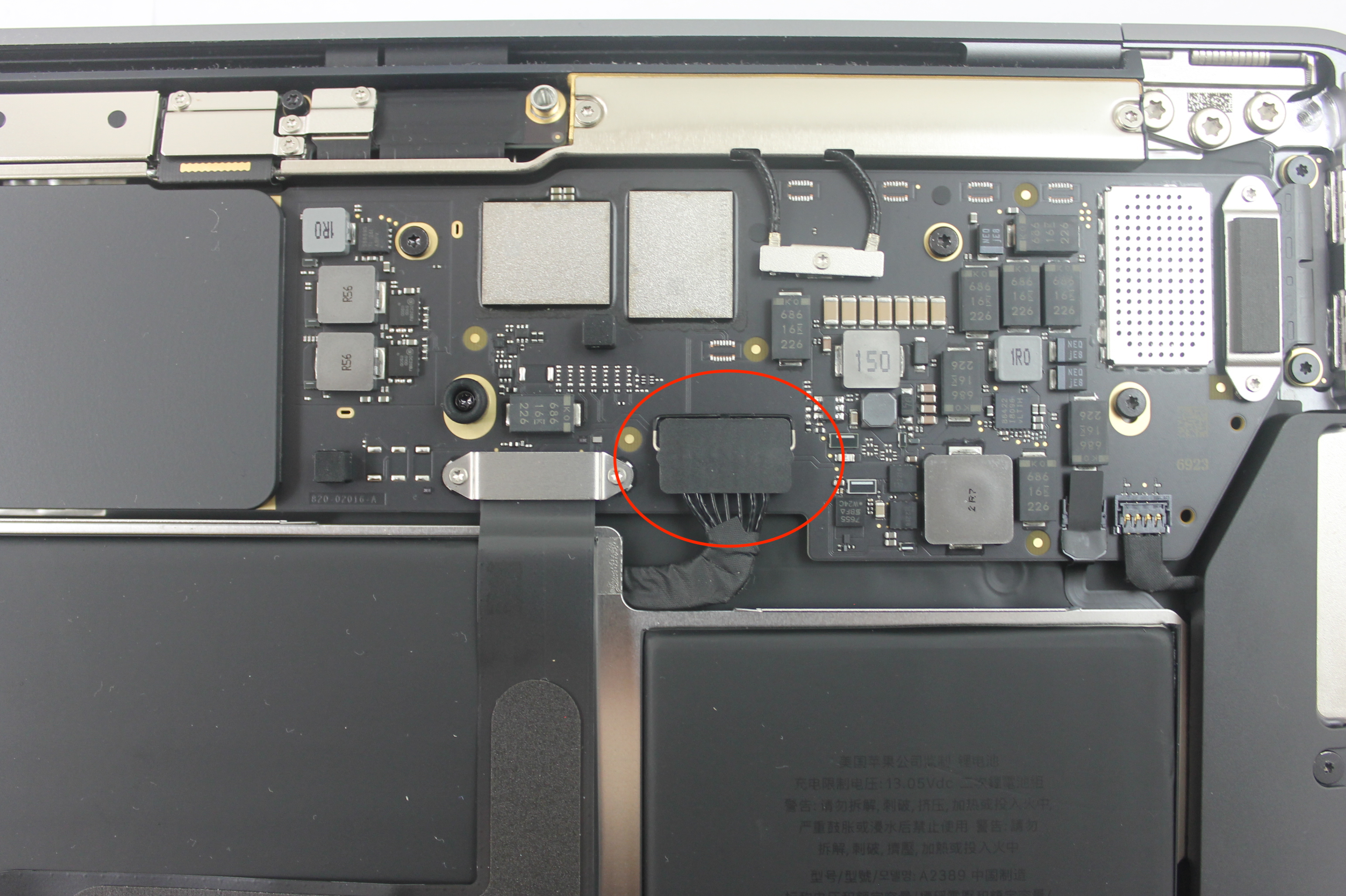

La première chose à faire, une fois le couvercle de fond retiré, est de déconnecter la batterie:

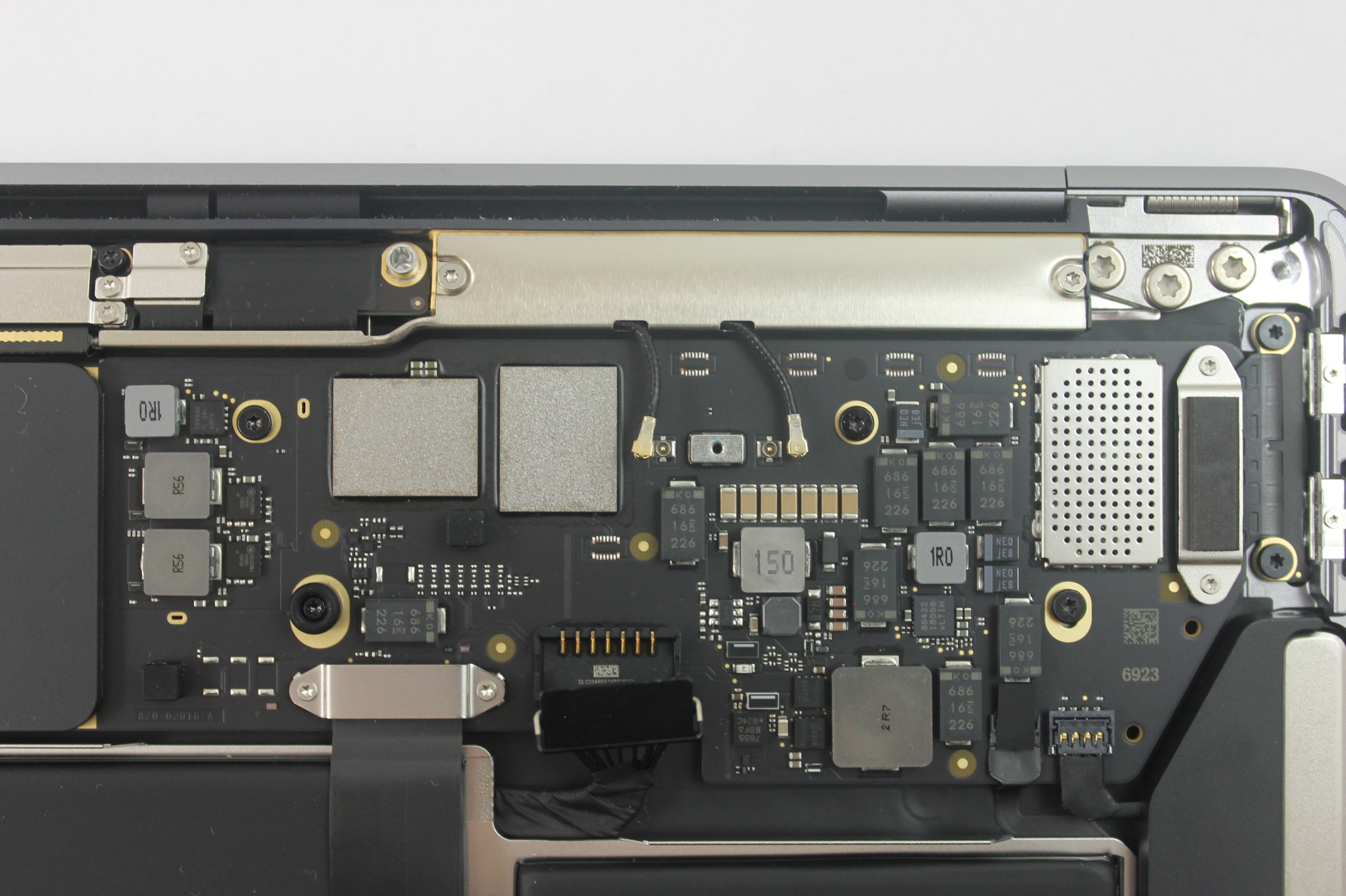

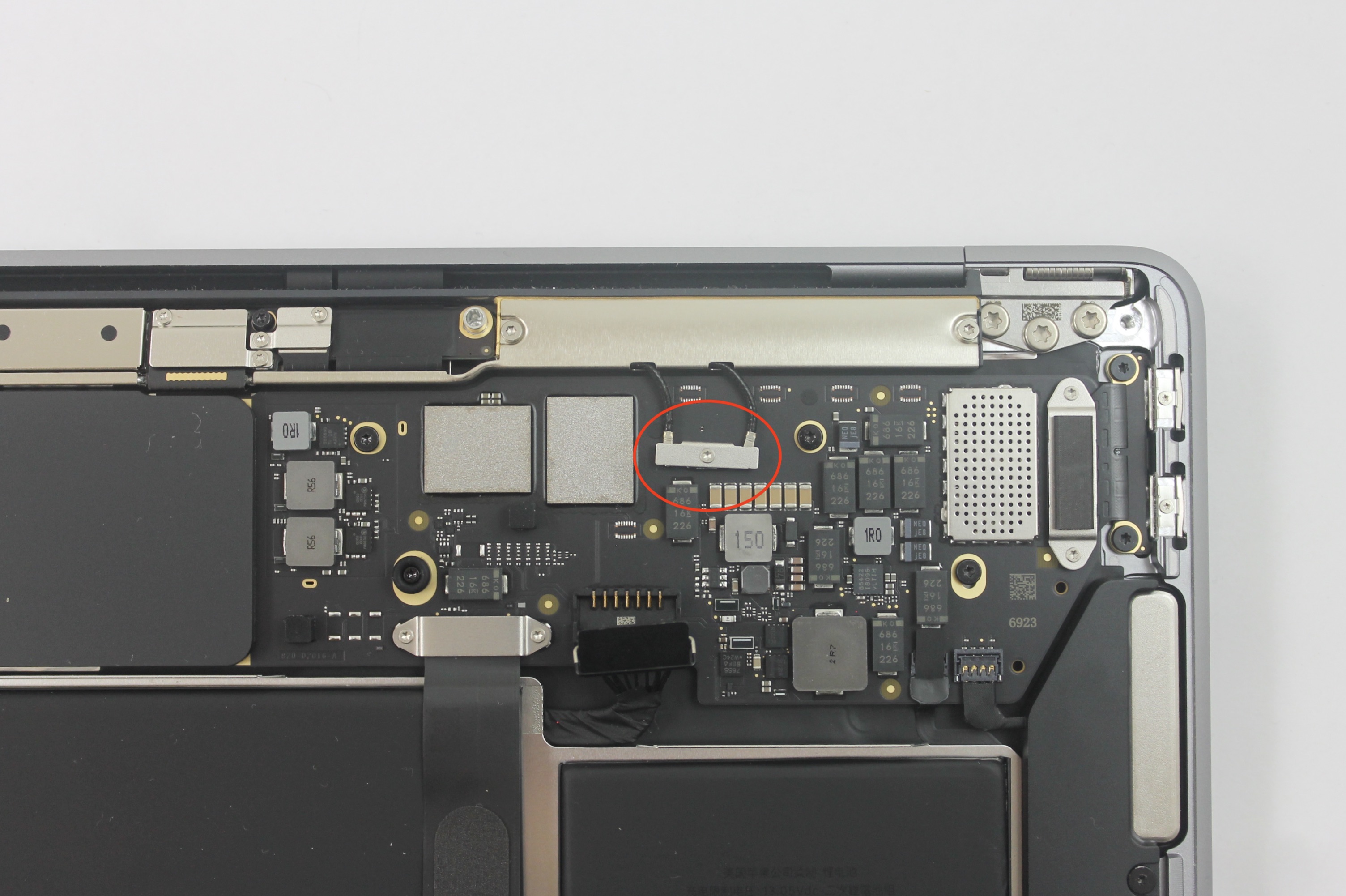

Dévisser la plaque métallique avec le tournevis torx 3, puis déconnecter délicatement les 2 antennes wifi à l'aide d'une pince:

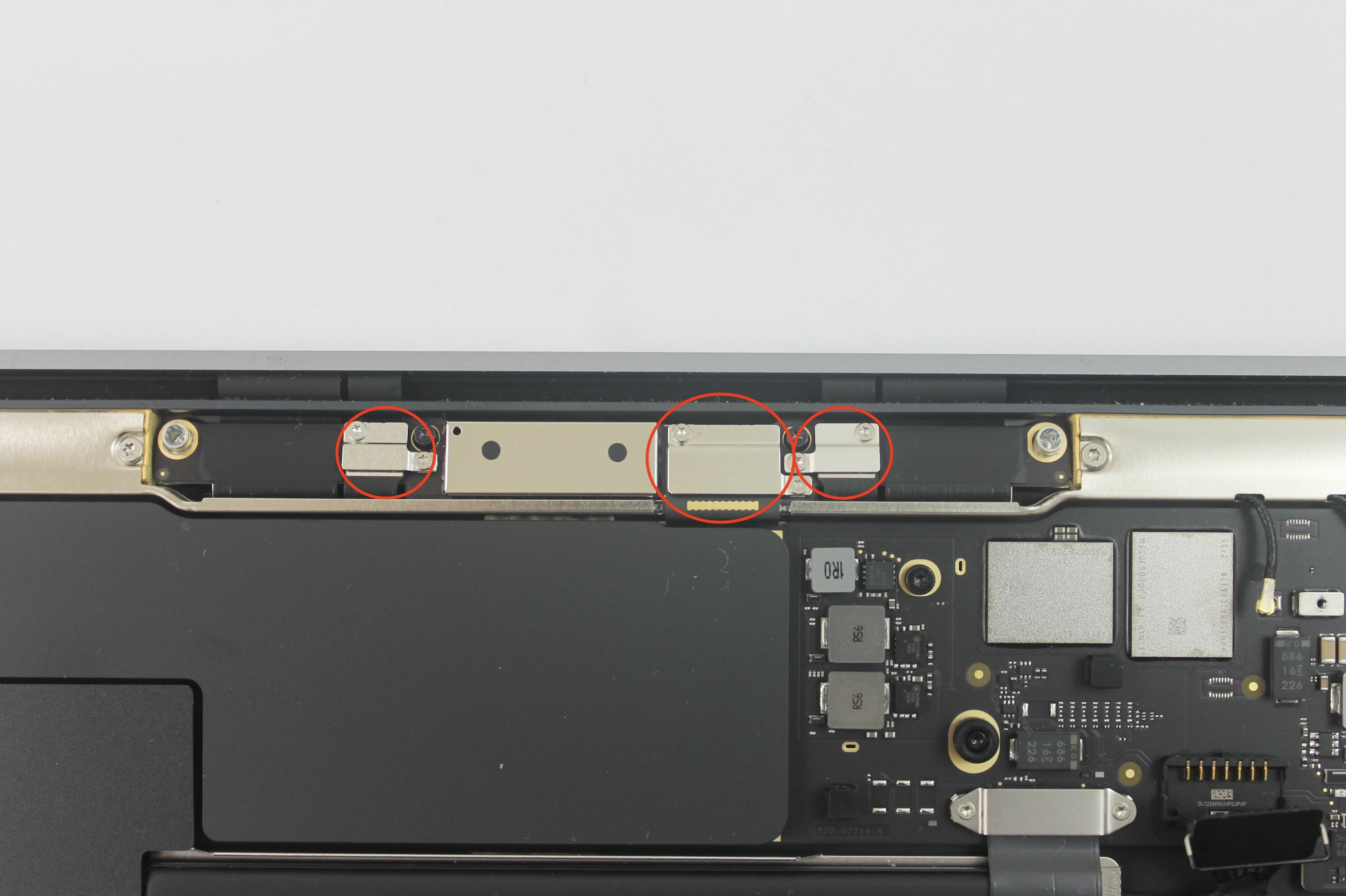

Dévisser ensuite, avec le tournevis torx 3, toutes les plaques métalliques des connecteurs de l'écran.

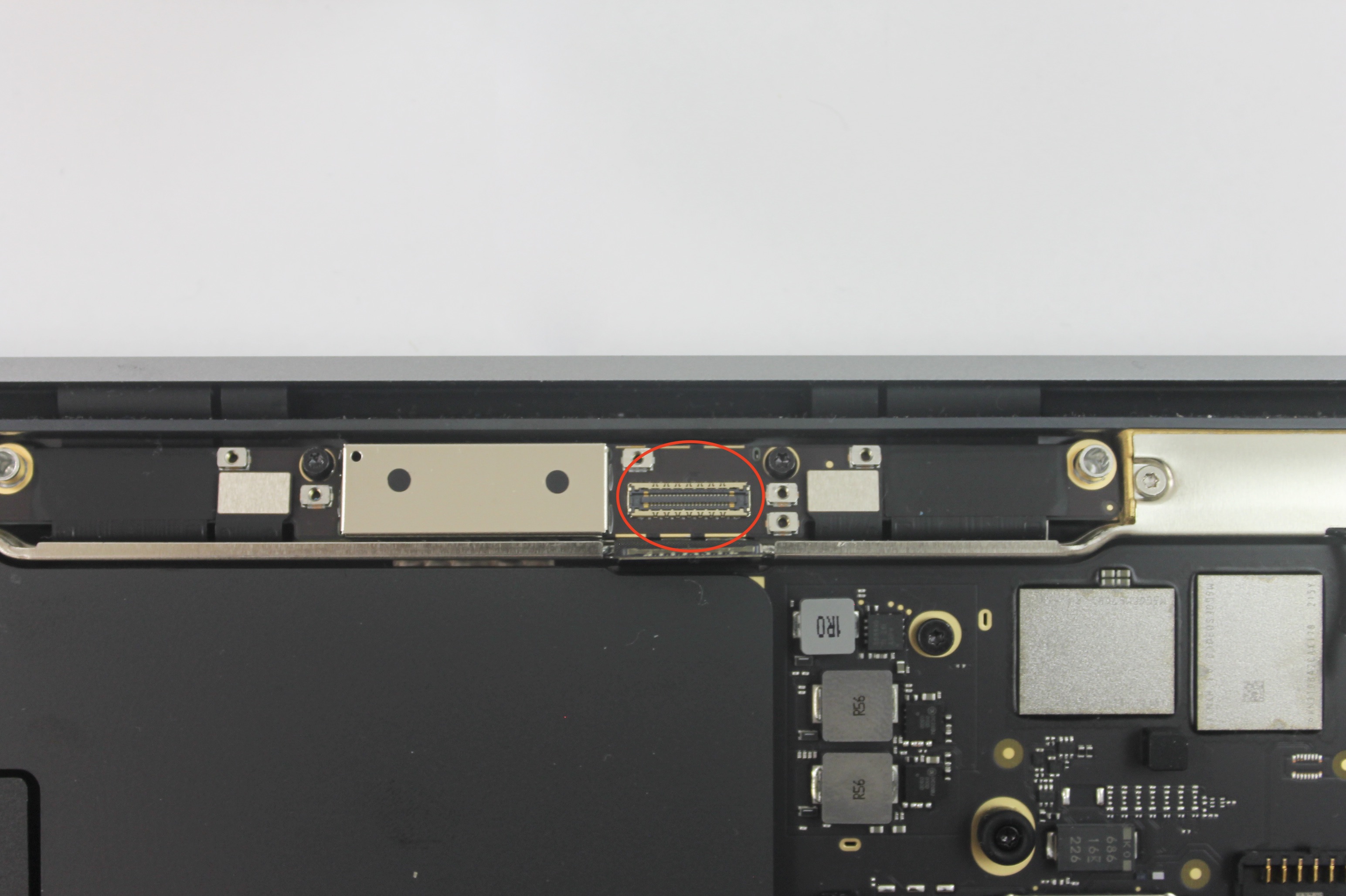

Déconnecter la nappe LVDS reliant la carte-mère à l'écran du macbook:

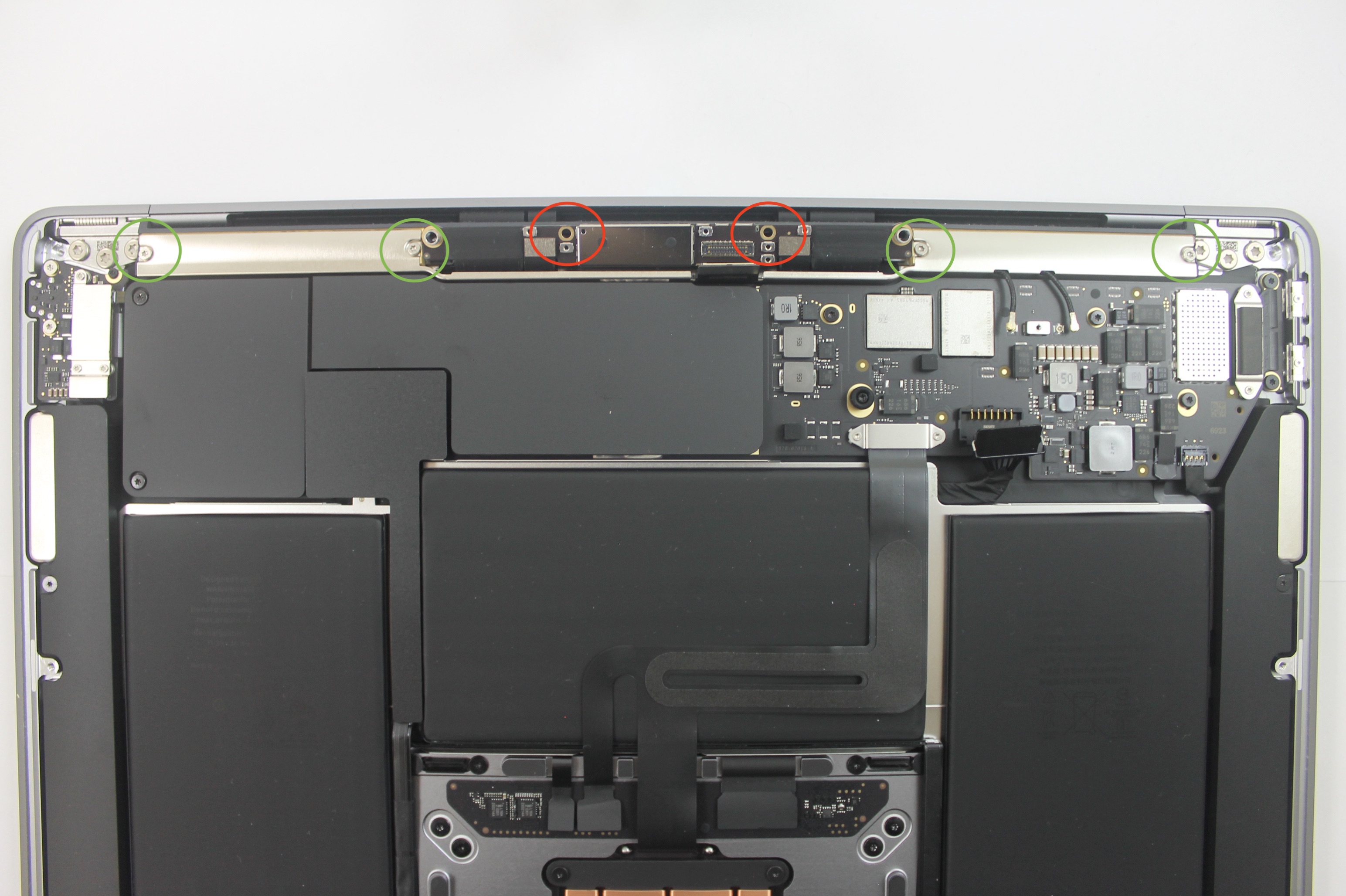

Dévisser ensuite les deux vis torx 5 noires (entourées en ROUGE) pour soulever légèrement la partie des connecteurs de l'écran qui dévisser les 4 vis torx 5 (entourées en VERT)  fixant la partie des antennes wifi:

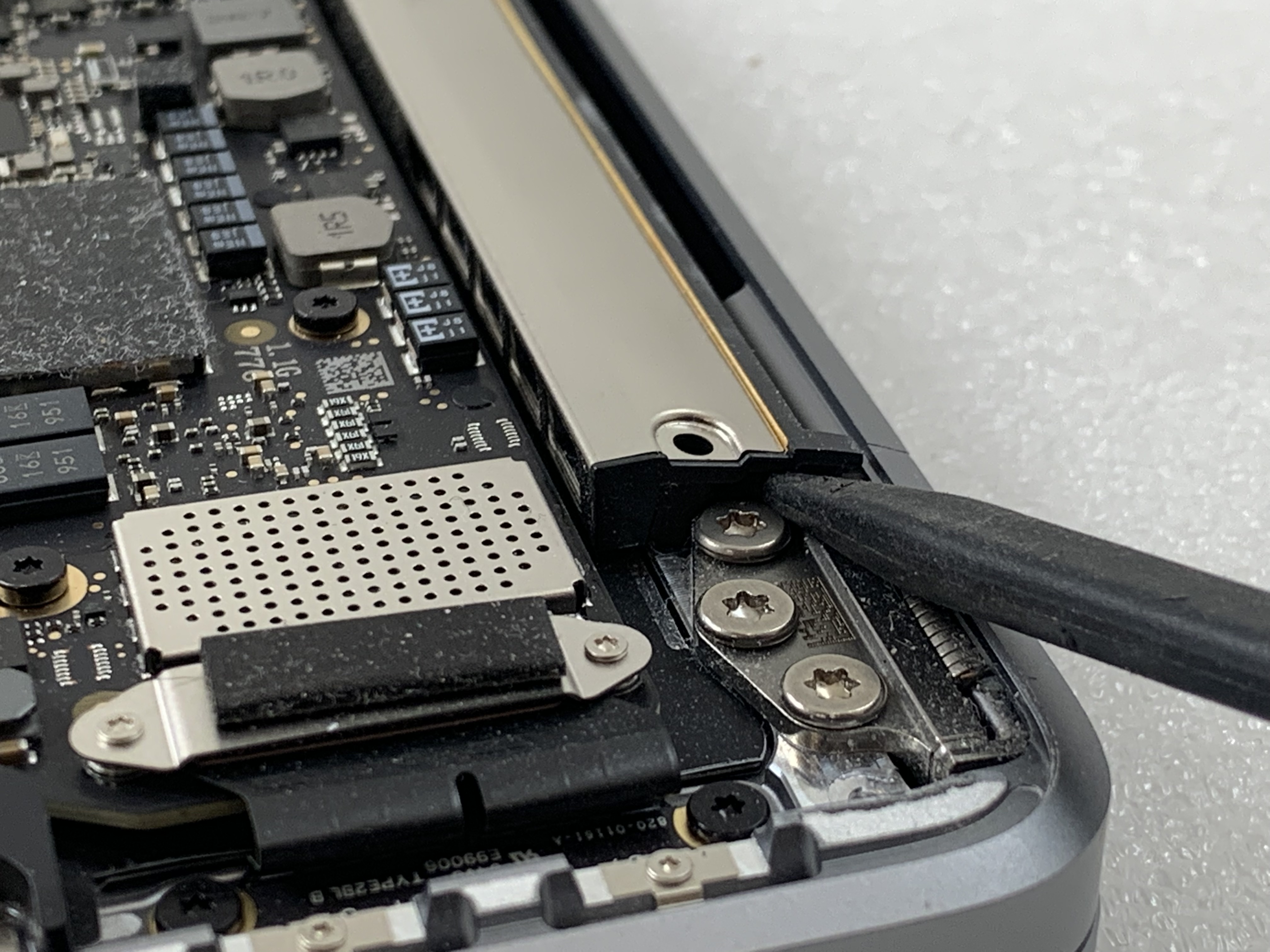

Utiliser le spudger pour soulever la plaque des antennes sur les deux extrémités:

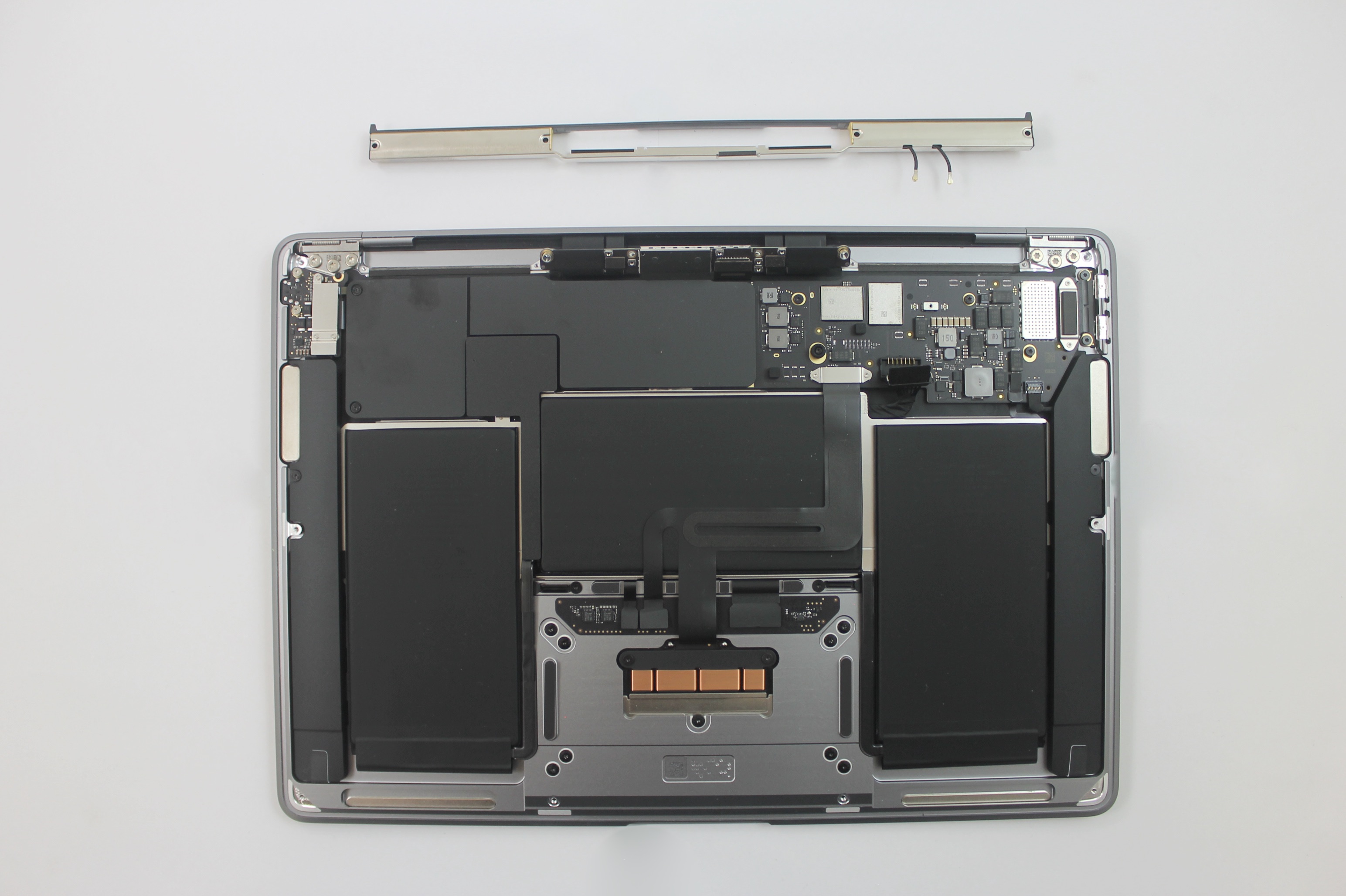

Soulever et enlever les antennes du MacBook:

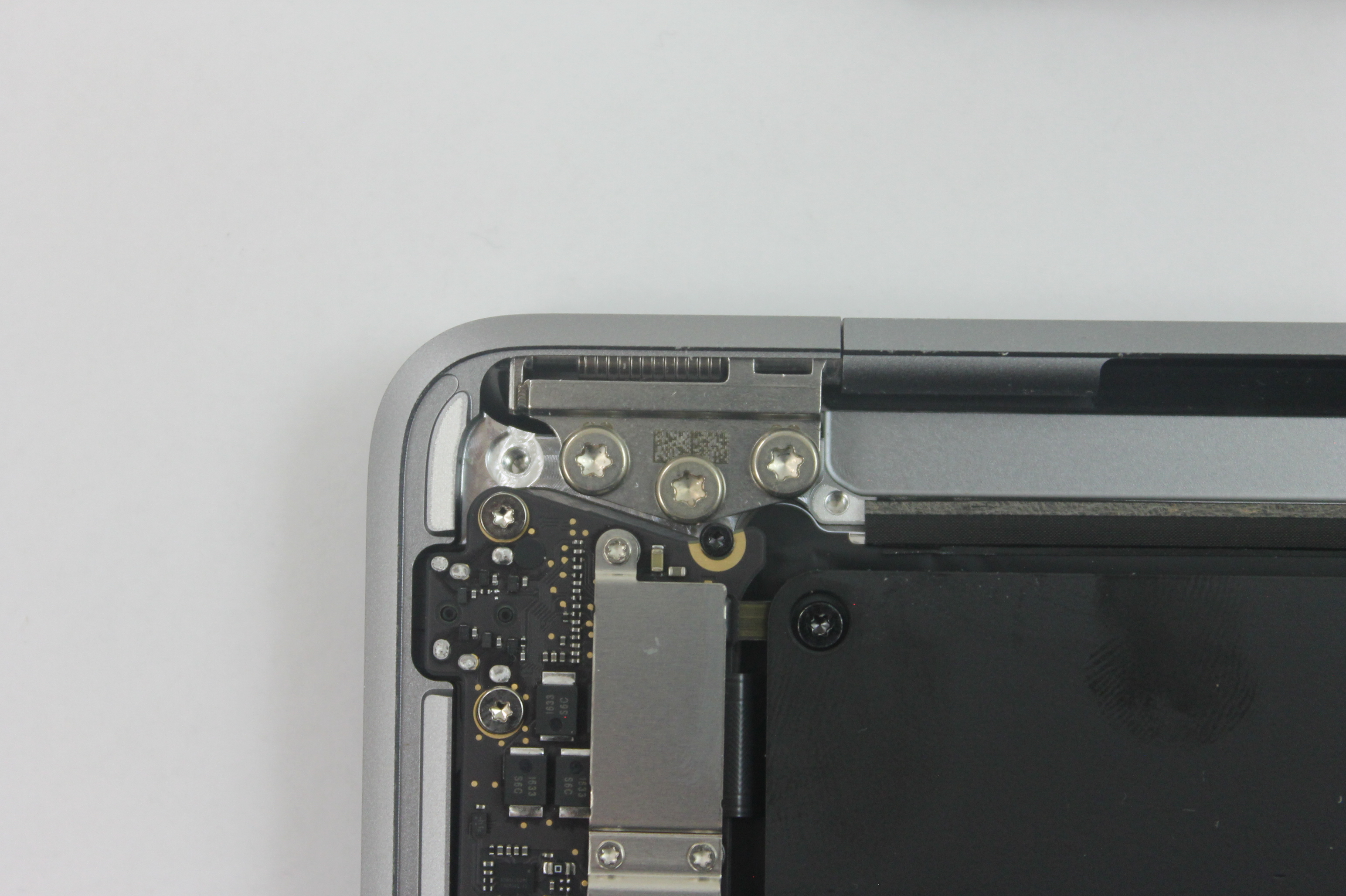

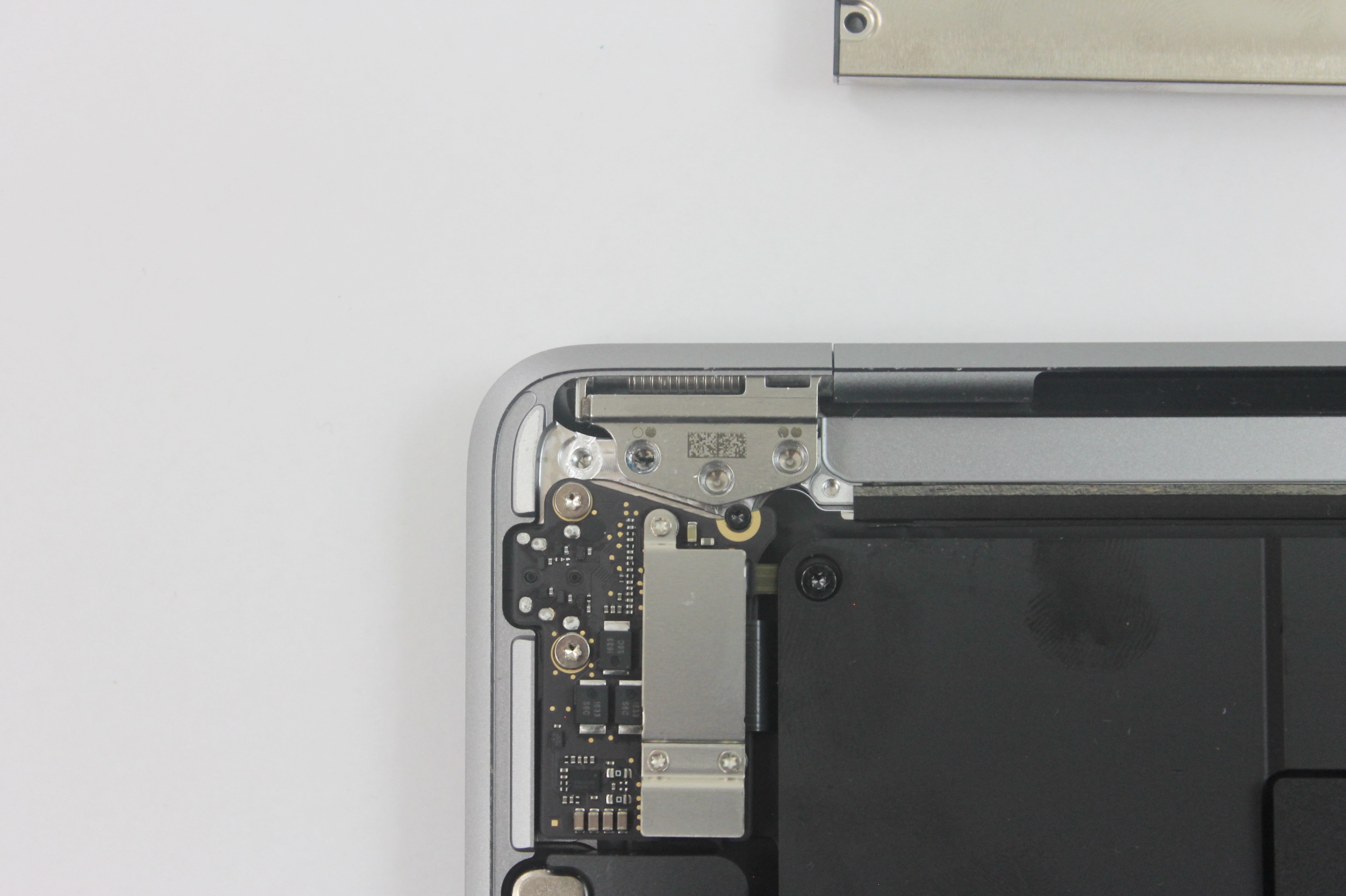

Dévisser les 6 vis sur les charnières de l'écran avec le tournevis torx 8:

L'écran est maintenant libre d'être retiré de votre MacBook.

Le remontage du nouvel écran s'effectue dans le sens chronologique inverse
