Démonter la carte mère d'un MacBook pro A2338 13 pouces 2020

Votre MacBook pro 13 ne démarre plus suite à une oxydation ? il présente un écran noir ou un problème sur la carte-mère ? Il n'est pas si difficile d'en changer la carte-mère pour peu que l'on suive le tutoriel ci-dessous avec un minimum de rigueur.

Nota: ce modèle de macbook ne dispose plus ni de disque dur, ni de barettes SSD, de sorte que le remplacement de la carte-mère fera perdre irrémédiablement les données, ces dernières sont logées dans les puces intégrées directement sur la carte-mère. La seule façon d'upgrader un macbook en mémoire vive, ou en capacité de stockage est donc de lui changer sa carte-mère.

Les outils nécessaires au démontage:

• Tournevis Pentalobe Macbook
• Tournevis Torx 5
• Tournevis Torx 3
• Spudger

et évidemment une carte-mère de remplacement 'neuve' ou reconditionnée pour un macbook pro 13 pouces A2338 2020.

Vous pouvez remplacer la carte-mère d'origine par une carte-mère dont le processeur est différent mais impérativement de même génération (même numéro de modèle), faute de quoi il y a de grandes chances pour que la nouvelle carte-mère ne soit pas montable pour cause de connecteurs différents.

Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un macbook Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

En premier lieu, dévisser les vis du couvercle de fond avec le Tournevis Pentalobe Macbook macbook puis démonter le couvercle

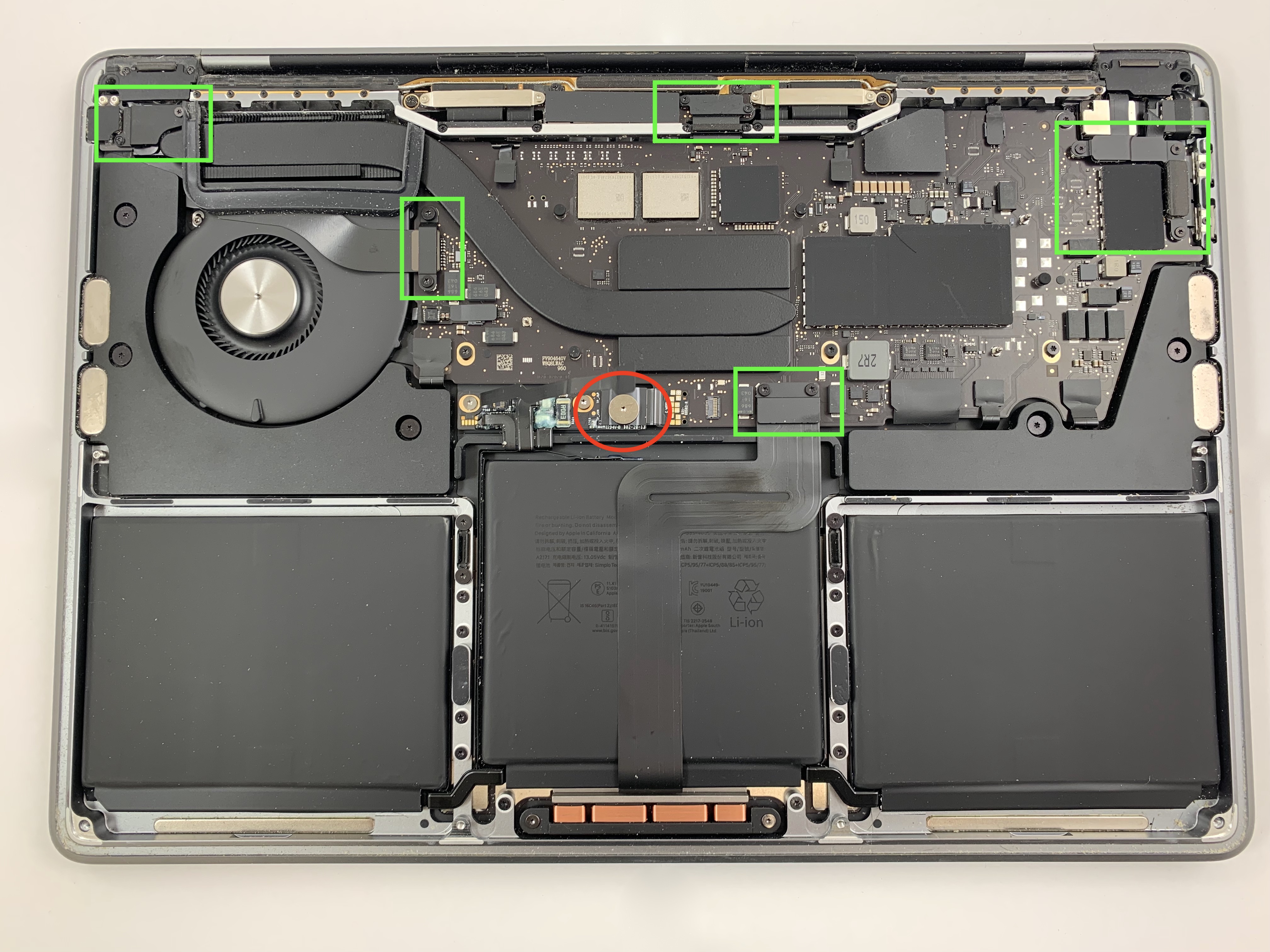

Retirer la vis de la batterie en priorité (entourée en rouge) puis dévisser les boucliers pour débrancher les connecteurs (encadrés en vert).

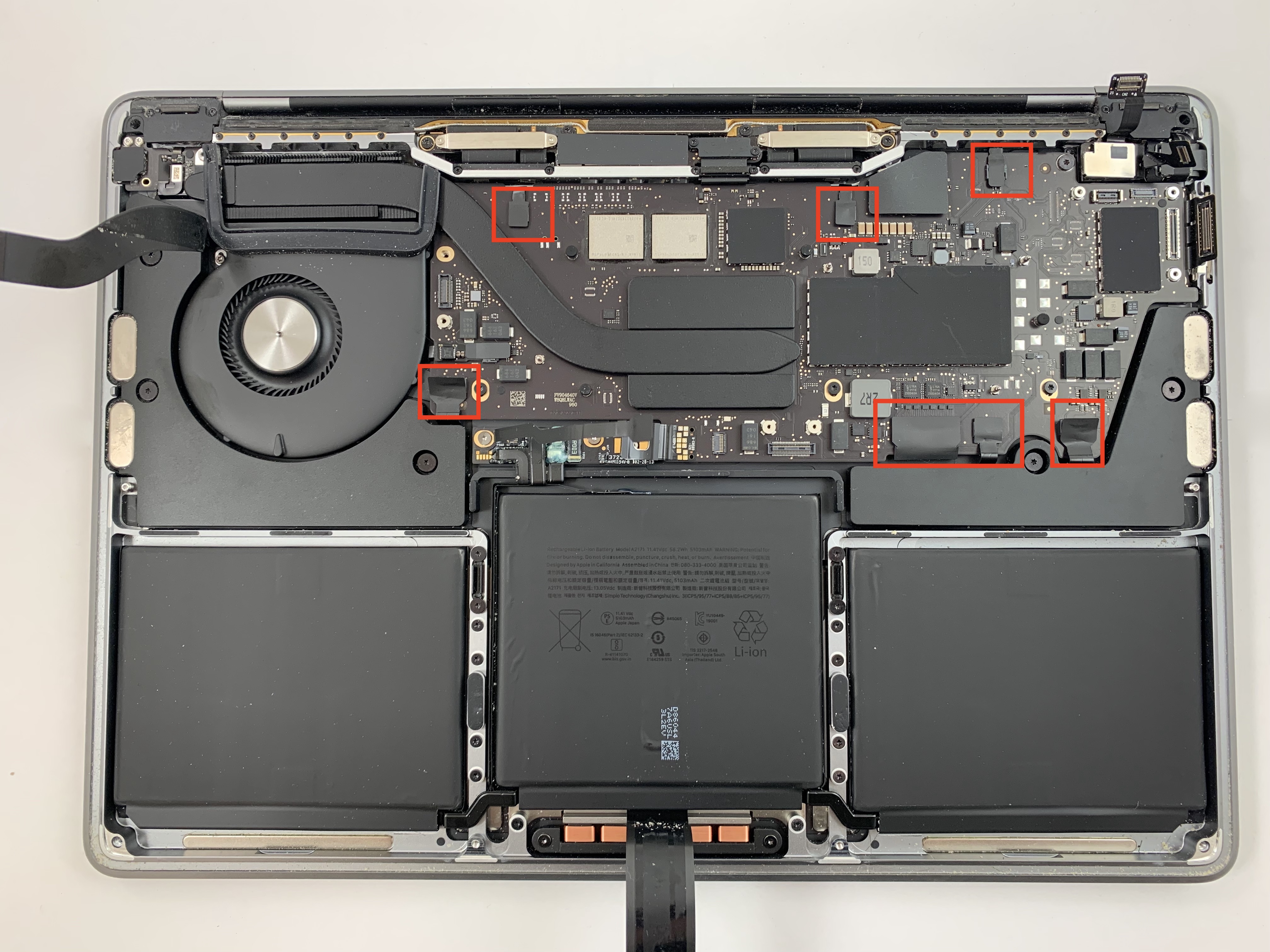

Déconnecter maintenant toutes les nappes de la carte mère encadrées en rouge. Vous pouvez pour cela vous aider d'un spudger. Cet outil en nylon rigide offre l'avantage de ne pas être conducteur.

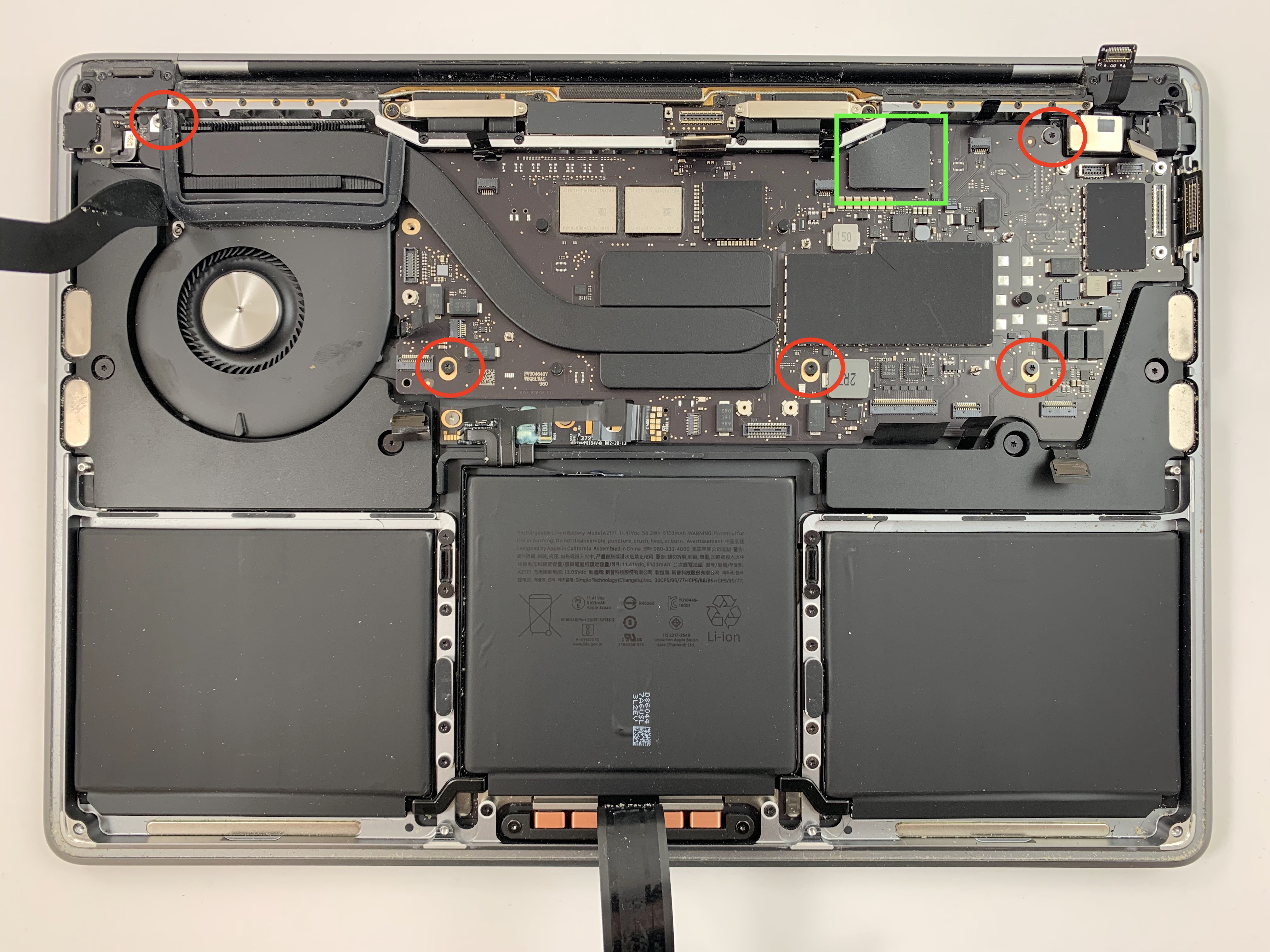

Retirer les vis pentalobe à l'aide Tournevis Torx 5 de la carte mère (entourées en rouge) sans oublier de retirer le cache en plastique qui protège les antennes wifi (encadré en vert).

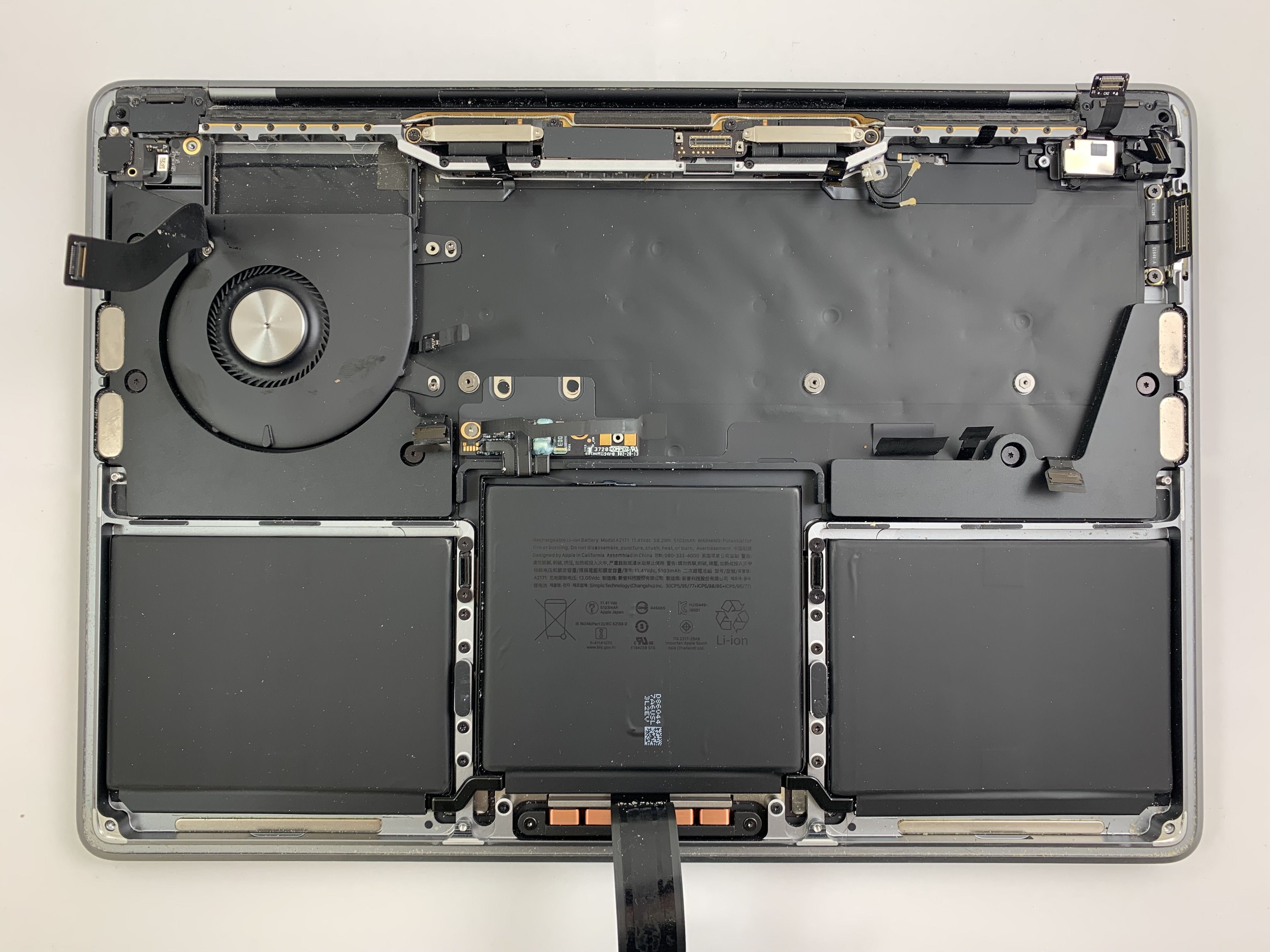

La carte mère est maintenant libre d'être dégagée librement.

Le remontage se fait dans le sens chronologique inverse.
