changer l'écran d'un macbook air 13 pouces 2013 A1466

Ce tutoriel vous guidera pas à pas pour le changement de l'écran d'un MacBook Air 13" A1466 2013

Les MacBooks sont d'une qualité esthétique indéniable, mais particulièrement fragile, notamment du point de vue de l'écran. En effet, les changement d'écran sont très courant sur ce modèle pour cause de choc, de fermeture d'écran sur un stylo, ou à la suite d'une chute.

Il est possible de se procurer sur notre site des ensembles écran d'un prix raisonnable, notamment si l'on choisit un écran d'occasion qui est disponible en différent grades à prix dégressif:

écran A1466 neuf

écran A1466 GRADE A: écran fonctionnel, coque proche du neuf

écran A1466 GRADE B: écran fonctionnel, coque avec légers impact sur le dessus

écran A1466 GRADE C: écran fonctionnel, coque avec impacts et rayures sur le dessus

Nous verrons dans la procédure détaillée ci-dessous, que le changement de l'écran complet n’est en rien difficile, pour peu que l’on suive avec rigueur le guide pas-à-pas.



Outils nécessaires :



Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

Commencer par démonter le couvercle de fond à l’aide du tournevis pentalobe :

Changement clavier macbook A1466

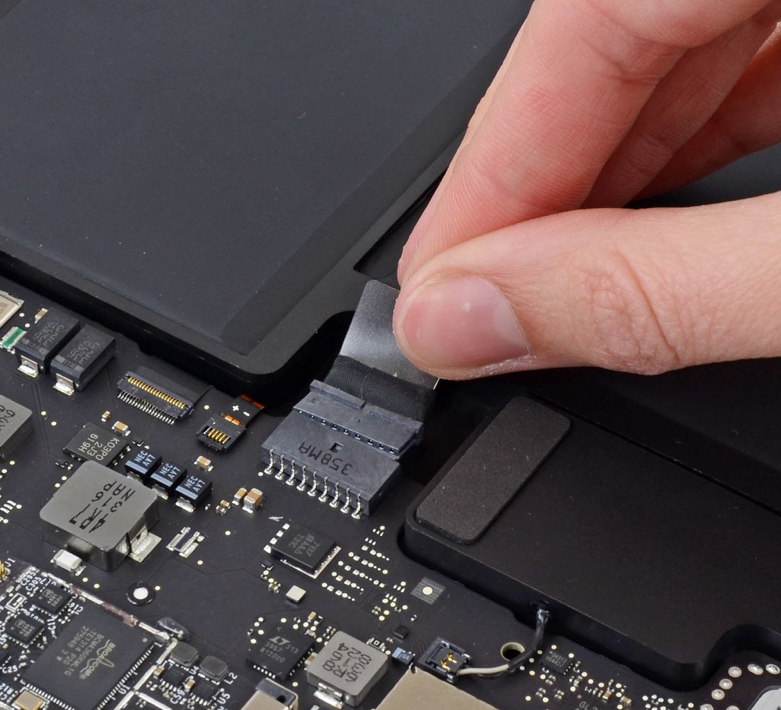

Débrancher la batterie de la carte-mère du macbook air A1466:

BATTERIE MACBOOK AIR A1466

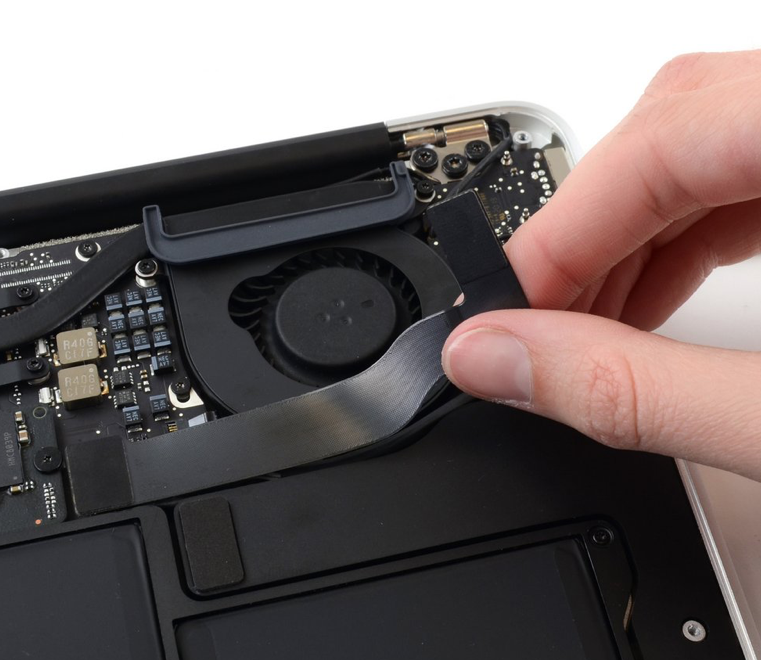

débranche la nappe reliant la carte-mère à la carte-fille, celle-ci devrait se déconnecter sans problème à la main:NAPPE CARTE FILLE MACBOOK AIR A1466

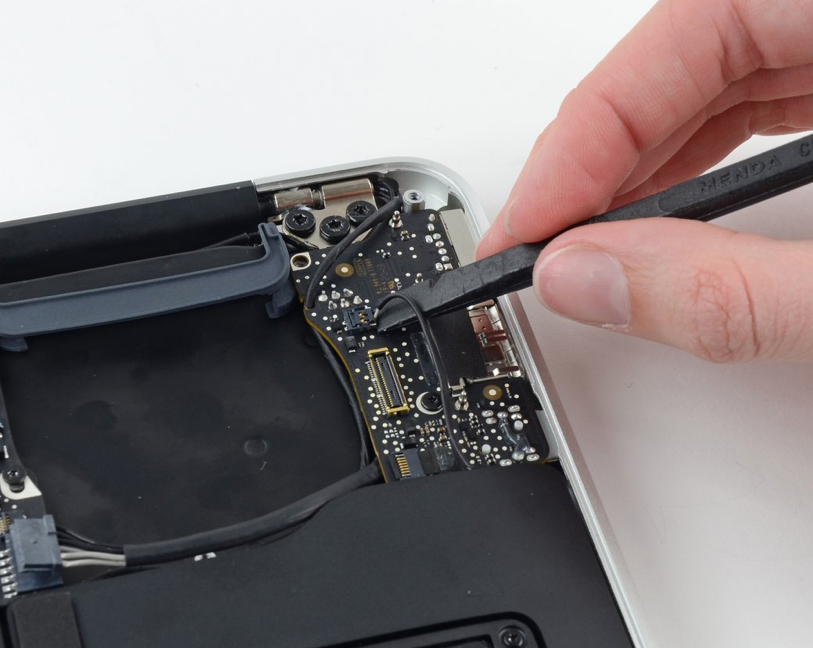

Déconnecter délicatement à l’aide du spudger, le haut-parleur gauche de la carte-fille. Cette opération se réalise sans difficulté en déconnant le connecteur JST:

HAUT PARLEUR MACBOOK AIR A1466

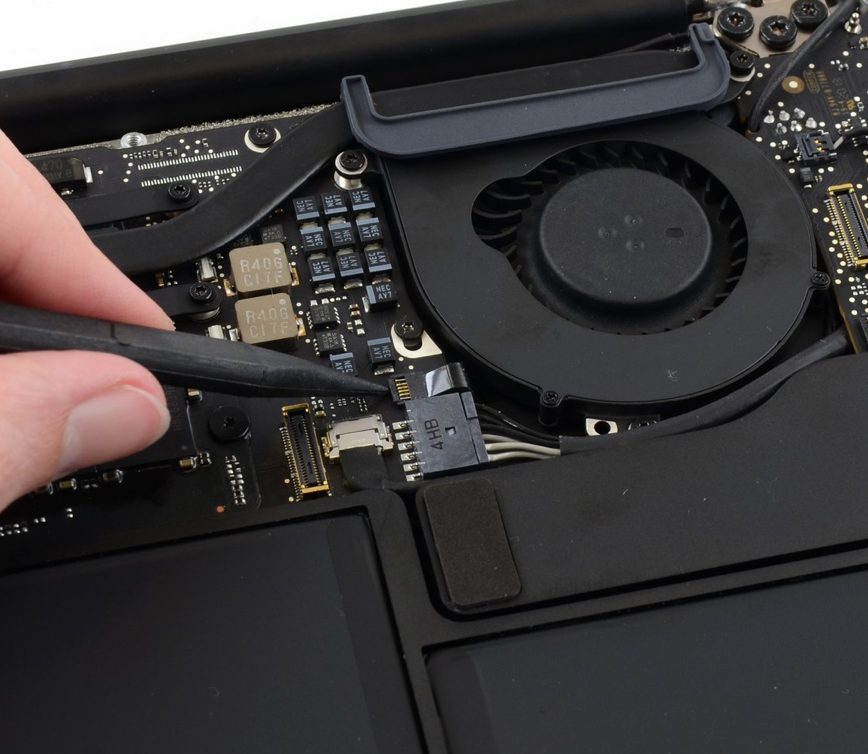

puis soulever le connecter pivotant du ventilateur en le soulevant à l'aide du spudger:

CABLE VENTILATEUR MACBOOK AIR A1466

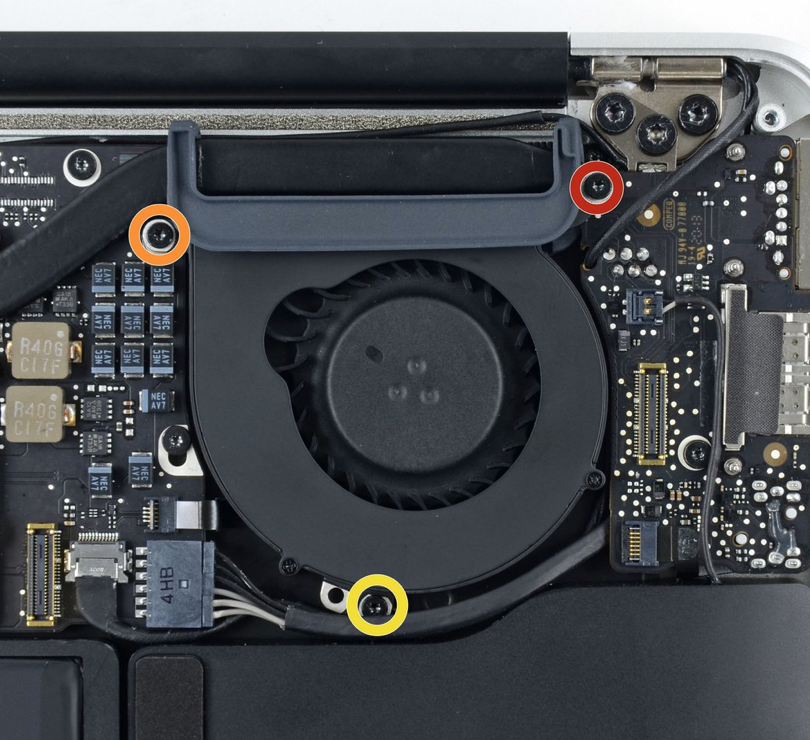

dévisser les trois vis maintenant le ventilateur sur la carte-mère, puis le dégager de la carte-mère. Le ventilateur devrait venir aisément en le tirant délicatement du connecteur dont le volet a été soulevé au cours de l'opération précédente:

VENTILATEUR MACBOOK AIR A1466

déconnecter le câble du haut-parleur:

HT MACBOOK AIR A1466

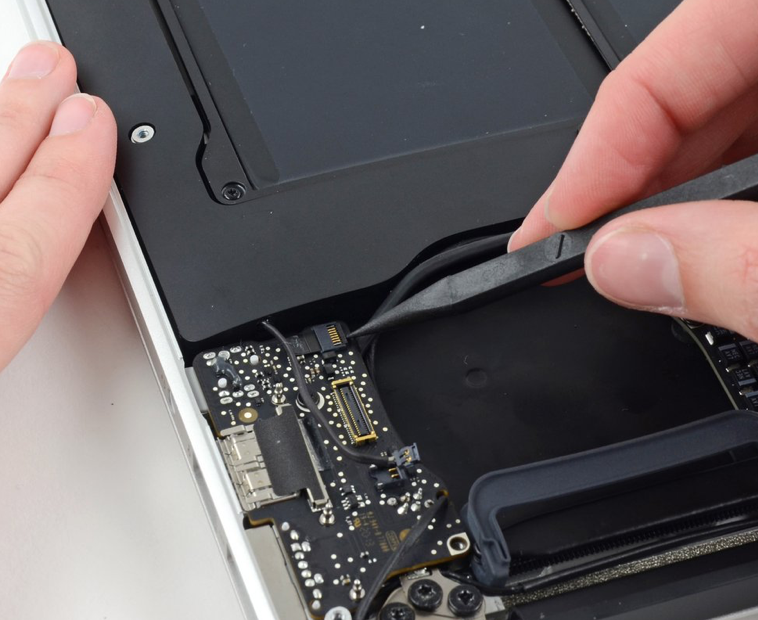

déconnecter le microphone de la carte-fille:

micro MACBOOK AIR A1466

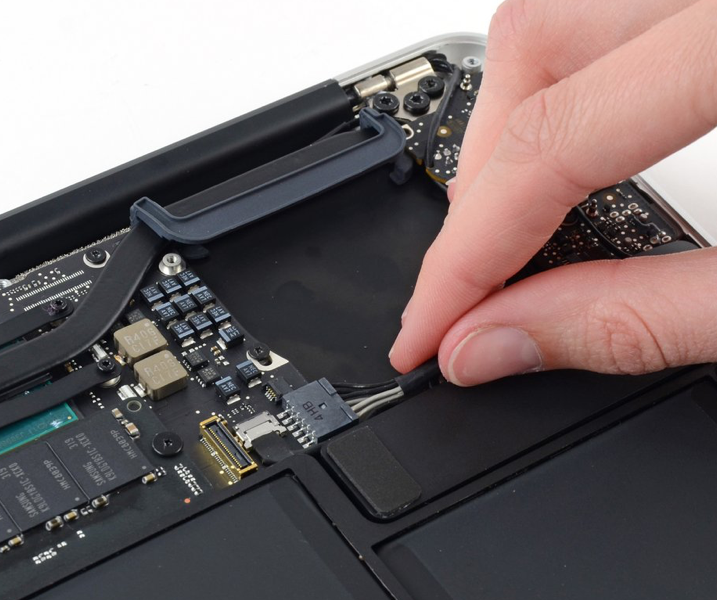

déconnecter le câble d'alimentation qui relie la carte-fille à la carte-mère:

CABLE CARTE FILLE MACBOOK AIR A1466

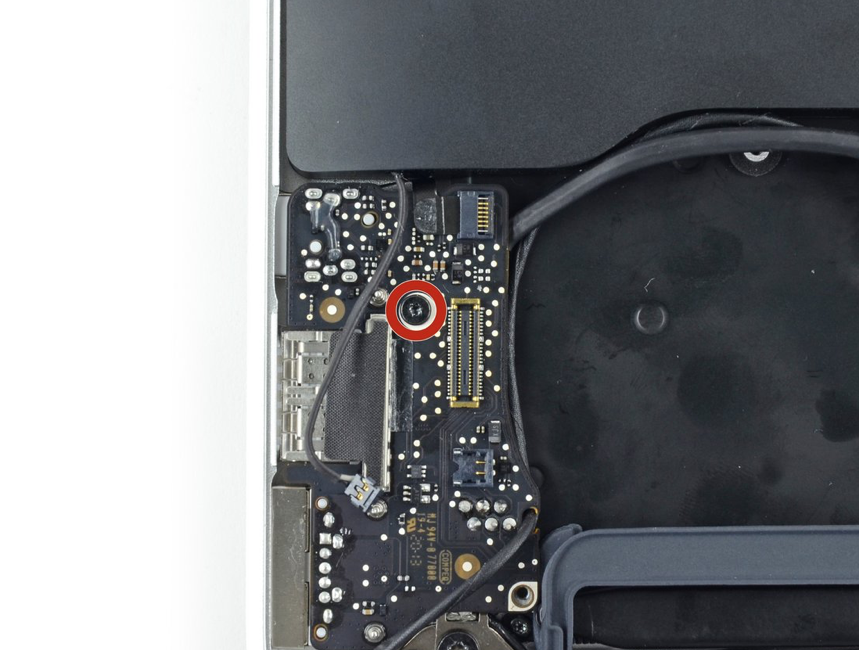

dévisser l'unique vis maintenant la carte-fille sur le châssis du macbook air:

CARTE FILLE MACBOOK AIR A1466

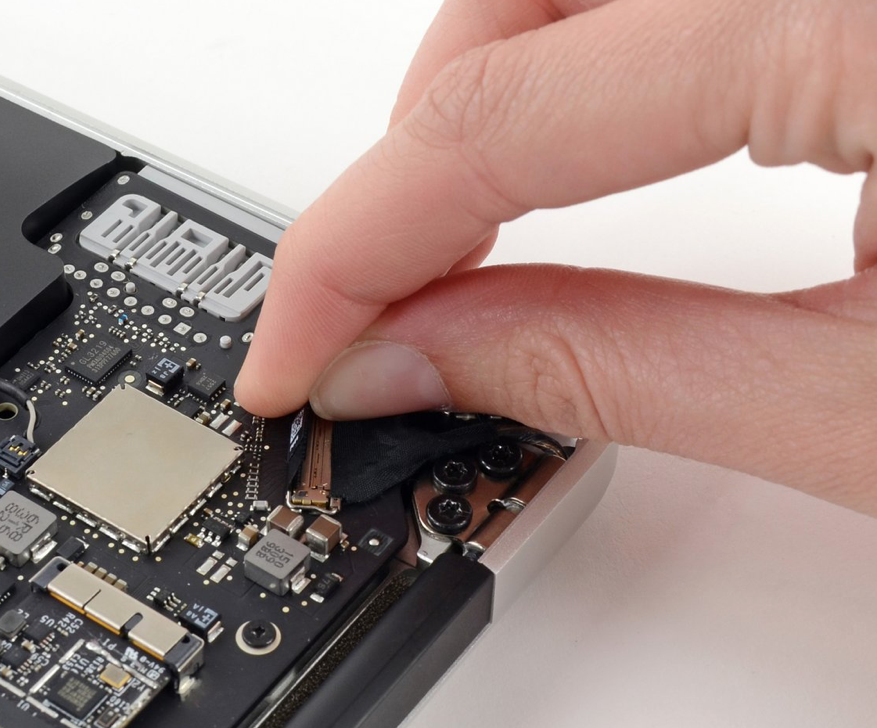

déconnecter le connecteur LVDS du macbook air:

LVDS ECRAN MACBOOK AIR 2014

comment changer l'écran sur un Macbook air 13" 2013

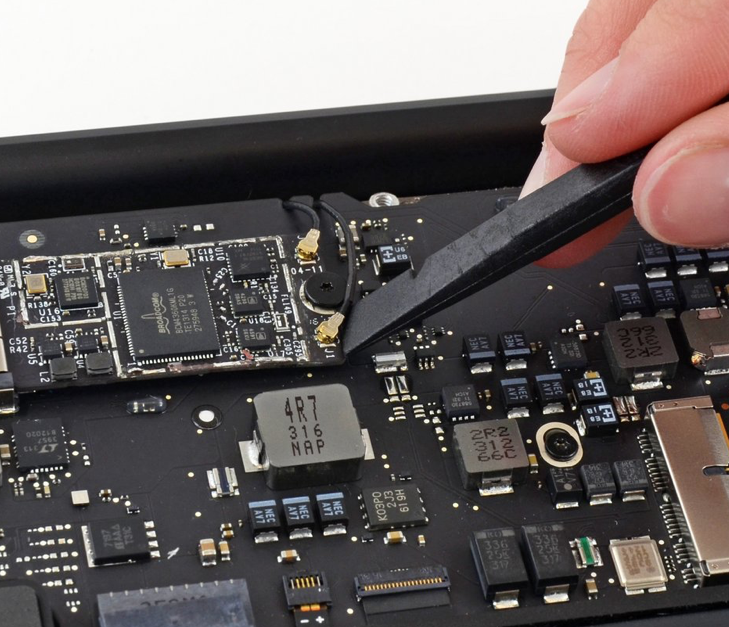

Déconnecter à l’aide du spudger, les 2 antennes WIFI:

CARTE AIRPORT MACBOOK AIR A1466

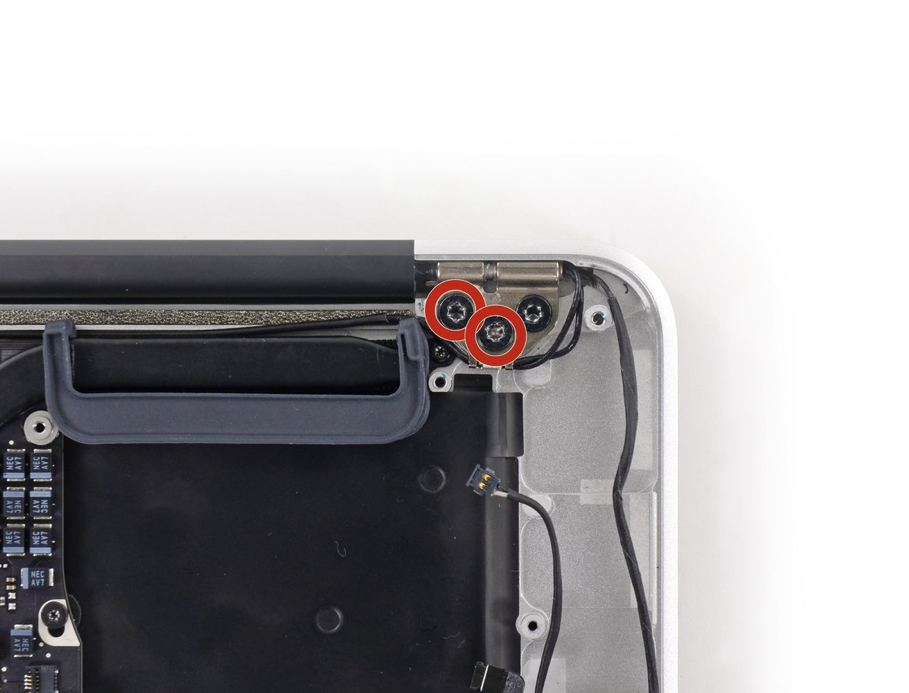

à l'aide du tournevis TORX 9, dévisser de part et d'autre de la charnière les 4 vis qui maintiennent l'écran du macbook air sur le châssis:

VIS ECRAN MACBOOK AIR A1466

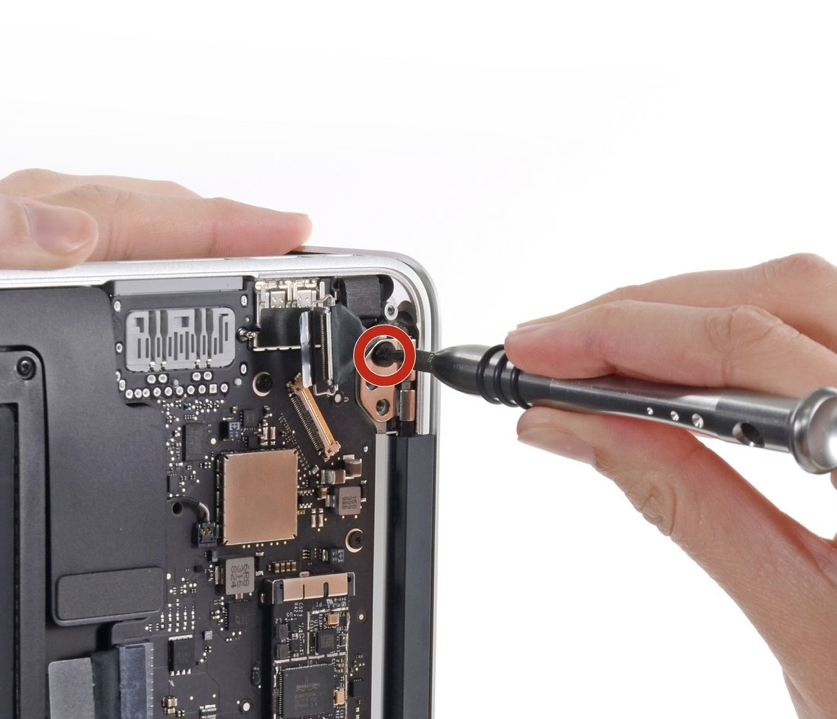

placer le macbook en position verticale en l'ouvrant à 90 degrés, puis dévisser les deux dernières vis. Vous pouvez désormais déposer entièrement l'écran du macbook air A1466:

ECRAN MACBOOK AIR 13 POUCES A1466

Tester le bon fonctionnement du nouvel écran avant de commencer le remontage entier. Le remontage du macbook air s’effectue dans le sens chronologique inverse.
