Comment diagnostiquer un iMac 27 pouces 2009 à l'aide des LEDs de la carte-mère

Lorsque vous rencontrez des problèmes avec votre iMac, il est important de savoir comment diagnostiquer le problème. Les diodes électroluminescentes (LED) situées sur la carte-mère sont un outil précieux pour diagnostiquer la panne. Les LEDs sont des composants électroniques émettant de la lumière qui indiquent l'état de l'appareil.

le LED, un composant très courant dans l'industrie électronique

LED est l'acronyme de "Light Emitting Diode", qui se traduit en français par "diode électroluminescente". Il s'agit d'un composant électronique qui émet de la lumière lorsqu'il est traversé par un courant électrique. Les LEDs sont largement utilisées dans les produits électroniques tels que les écrans, les claviers, les indicateurs lumineux, les lampes, etc. Les LED sont très appréciées pour leur faible consommation d'énergie, leur durabilité, leur taille compacte et leur capacité à produire de la lumière de différentes couleurs.

Afin d'avoir accès à la carte-mère, il faut en premier lieu déposer la vitre et l'écran LCD à l'aide du tutoriel suivant:

démontage écran iMac 27 pouces 2009 - 2011

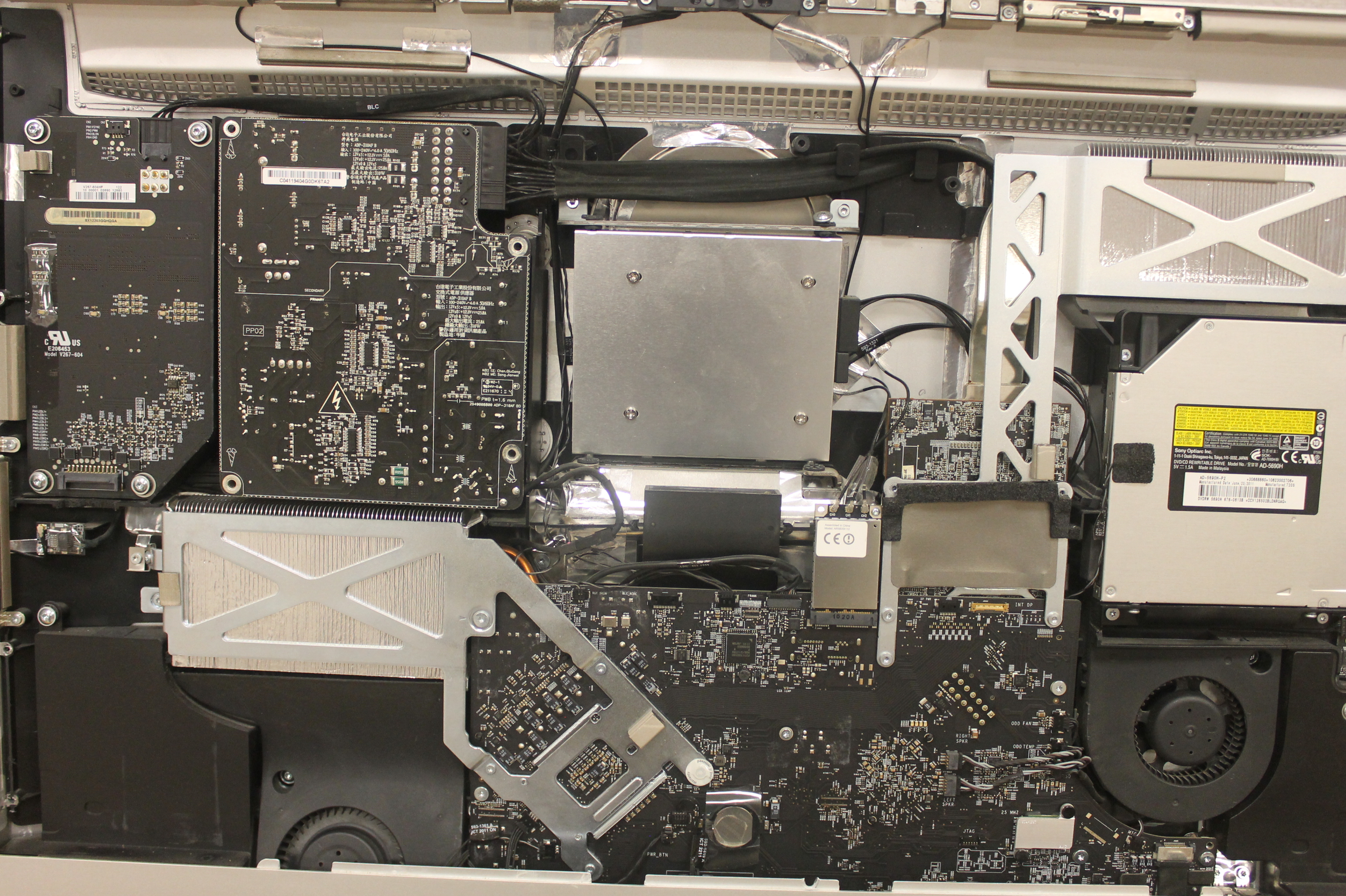

la carte-mère étant visible, l'iMac devrait ressembler à ceci:

carte-mère iMac 27 pouces

Les 4 LEDs de diagnostic se trouvent sur la partie basse à gauche de la carte-mère, masqué par du ruban adhésif noir qu'il vous faudra décoller:

diagnostic LEDs located on a 27 iMac 2009

Ces 4 LEDS indiquent l'état successif dans lequel se trouve l'iMac:

LED 1 allumée: carte-mère sous tension, mais non démarrée

si ce voyant n'est pas allumée malgré la bonne connexion à l'alimentation électrique, le bloc d'alimentation interne de l'iMac doit être suspecté

LED 1 + 2 allumées: carte-mère démarrée

LED 1 + 2 + 3 allumées: carte-mère démarrée, communiquant avec la carte graphique

LED 1 + 2 + 3 + 4 allumées: carte-mère démarrée, communiquant avec la carte graphique et l'écran LCD

l'allumage cumulatif permet informe ainsi sur le fonctionnement et oriente le diagnostic. les diodes électroluminescentes (LED) sont un outil précieux pour diagnostiquer les problèmes avec votre iMac.
