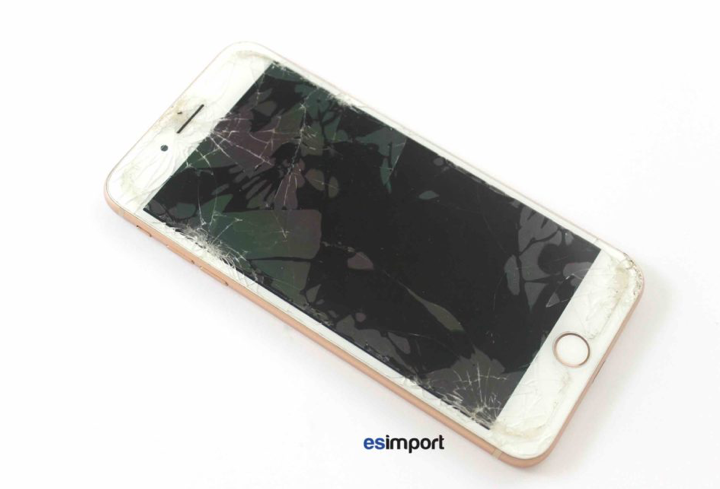

Changer l'écran iphone 8 +

Grâce à ce tutoriel, vous pourrez procéder à la réparation de l’écran sur un iPhone 8+ sans difficulté

L’étanchéité de l'iPhone 8 + n’est plus garantie après cette manipulation.

Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

Outils nécessaires :

• tournevis pentalobe iPhone
• décapeur thermique
• tournevis triwing 0
• pince
• tournevis cruciforme
• spudger
• écran de rechange pour iPhone 8+ Noir ou blanc

Un ecran iPhone 8 + scellé

Premièrement, avec le tournevis pentalobe spécial iPhone, dévisser les 2 vis situées de part et d’autre du dock cerclée en rouge ci-dessous:

L’écran de l’iphone 8 plus étant collé, son ouverture est facilitée en chauffant légèrement l’appareil grâce à un décapeur thermique. Glisser ensuite une spatule entre l’écran et le bas de l’iPhone 8 + sans trop l’enfoncer afin de ne pas endommager les composants :

Les nappes de l’écran et du facetime étant situées sur le côté droit, le démontage doit se poursuivre du coté gauche afin d’éviter tout endommagement. Décoller ensuite le côté droit sans aller trop loin avec la spatule pour ne pas abîmer la nappe facetime. Une fois arrivé sur le haut de l’appareil, déboiter l’écran sans le retirer totalement, les nappes sont encore connectées :

Démontage de l’écran sur iPhone 8 +

Ouvrir délicatement l’iPhone 8 plus par la droite comme un livre pour avoir accès à l’intérieur.

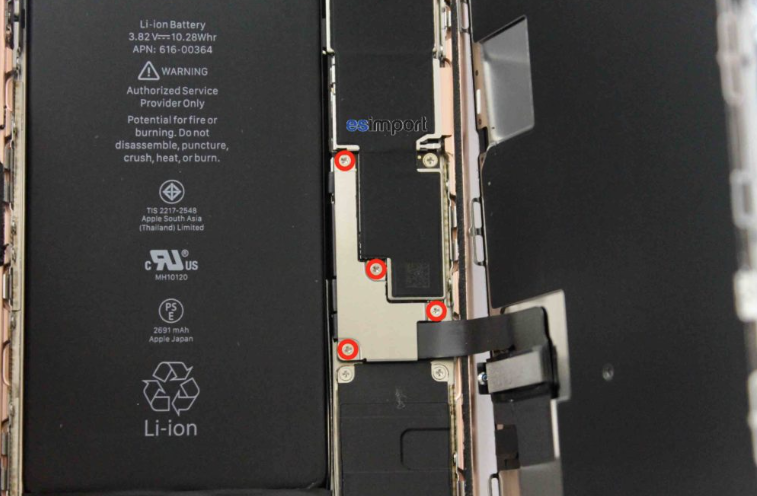

Avec le tournevis cruciforme 000, retirer les 4 vis qui sécurisent la connexion de la batterie et des nappes de l'écran de l'iPhone 8 +:

Enlever la plaque qui sécurise la connexion des nappes à la carte mère. Puis, avant toute chose, déconnecter avec le spudger, la batterie afin d’éviter tout court circuit sur la carte-mère. Vous pouvez maintenant déconnecter les nappes tactile et LCD en toute sécurité.

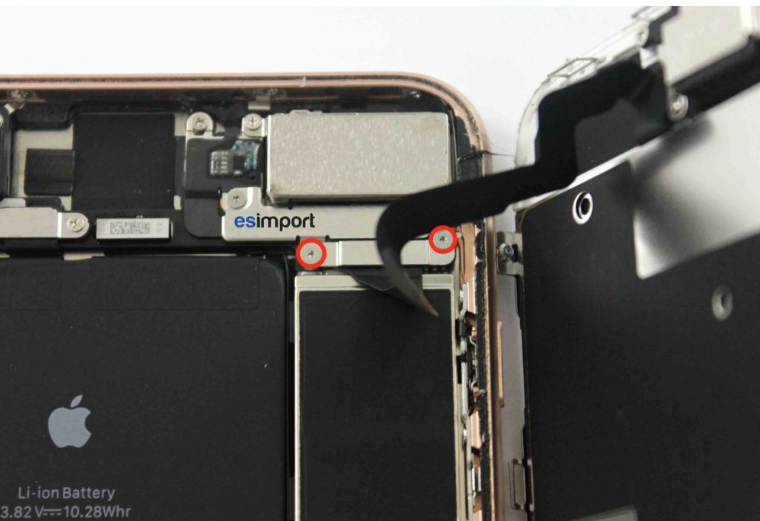

Il reste encore la nappe du facetime à retirer avant de pouvoir désolidariser l’écran du chassis. Avec un tournevis triwing, retirer les 2 vis qui maintiennent la connexion de ce câble :

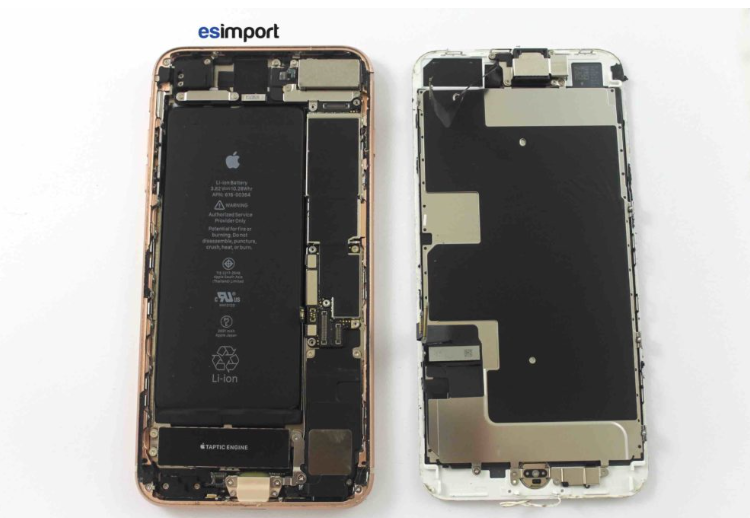

Récupérer la plaque, puis, déconnecter la nappe du facetime avec le spudger. Désormais, l'écran iPhone 8 plus peut être retiré du chassis :

Il s’agit maintenant de déposer tous les différents éléments qui le composent pour les récupérer pour le remontage sur le nouvel écran.

Récupération de la nappe facetime - bouton home sur l'écran de l'iPhone 8 +

Vous avez maintenant séparé l’ensemble écran de l’iPhone 8 +, voici la suite:

Il est primordial de démonter très délicatement la nappe du bouton home, en effet cette dernière est accouplée avec la carte-mère pour des raisons de protection de données, et ne pourra pas être remplacée, à moins de perdre irrémédiablement la fonction de reconnaissance tactile.

Dans un premier temps, avec le tournevis triwing, dévissez les 4 vis de la plaque qui maintient le bouton home et récupérez-la. Déconnectez ensuite la nappe du bouton home. Avec le décapeur thermique, chauffez également cette zone pour décoller en douceur la nappe du bouton home :

A présent, récupérez le bouton home en le retirant par l’avant de l’écran iPhone 8 plus.

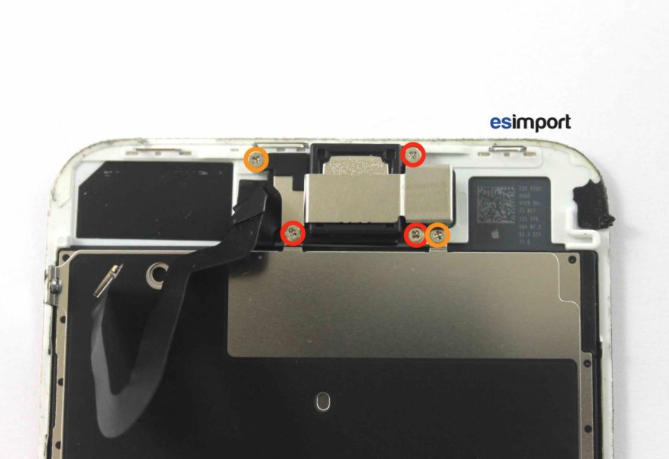

Sur la photo suivante, et ce afin de faciliter le remontage, la taille des vis est repérée par la couleur : les vis cerclées de rouge sont les plus longues, en orange la taille intermédiaire, en jaune les plus courtes.

Retirez les 5 vis qui maintiennent le haut parleur et la nappe facetime :

Gardez la plaque qui maintient le tout. Soulevez la caméra afin de récupérer le haut parleur, chauffez ensuite la zone puis décollez doucement avec la pince, la nappe facetime. Dévissez les 5 vis triwing et la vis cruciforme qui fixent la plaque métallique à l’écran.

En dernier lieu, à l’aide de la pince, décollez l’adhésif qui maintient en place les nappes LCD et tactile.

Récupérez enfin la plaque en faisant passer les nappes au travers.

Le démontage est à présent terminé.

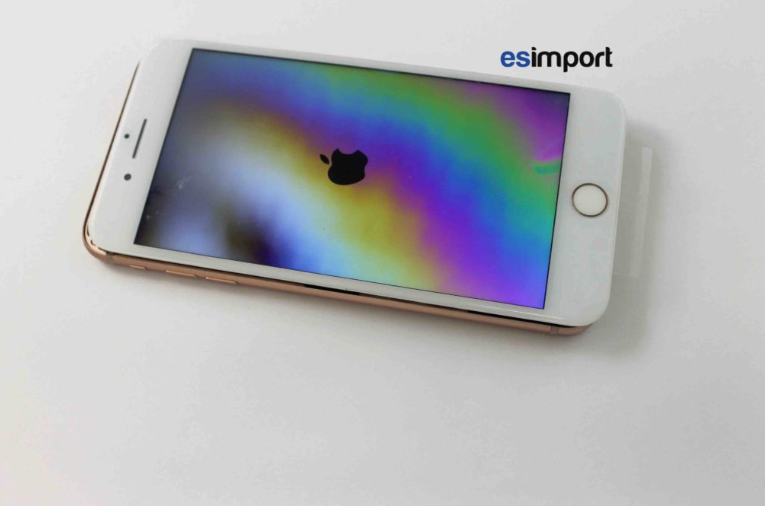

Avant de remonter définitivement le nouvel écran, il est préférable de le tester en le montant provisoirement de la sorte :

A noter :

En testant le nouvel écran, il se peut que l’appareil démarre en boucle. Il suffit connecter le bouton home sur le nouvel écran pour résoudre ce problème. Vous pourrez tester ainsi plus facilement l’écran avant montage définitif.

Pour finir, remonter les éléments sur le nouvel écran dans l’ordre chronologique inverse.
