Réparation du module vibreur sur iPhone 8 +

Nous avons décidé de rédiger ce tutoriel car nous avons rencontré quelques fois le problème suivant : un bruit désagréable lorsque le vibreur est actif. Ce souci devient vite pénible car l’utilisation du Touch ID depuis les iPhones 7, active à chaque fois le vibreur en retour. La solution est souvent très simple et ne requiert que très rarement le remplacement du module complet.

Ce tutoriel vous guidera pour revisser le module vibreur de votre iPhone 8+

L’étanchéité de l'iPhone n’est plus garantie après cette manipulation.


Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

Outils nécessaires :

Ouverture de l’iPhone 8+

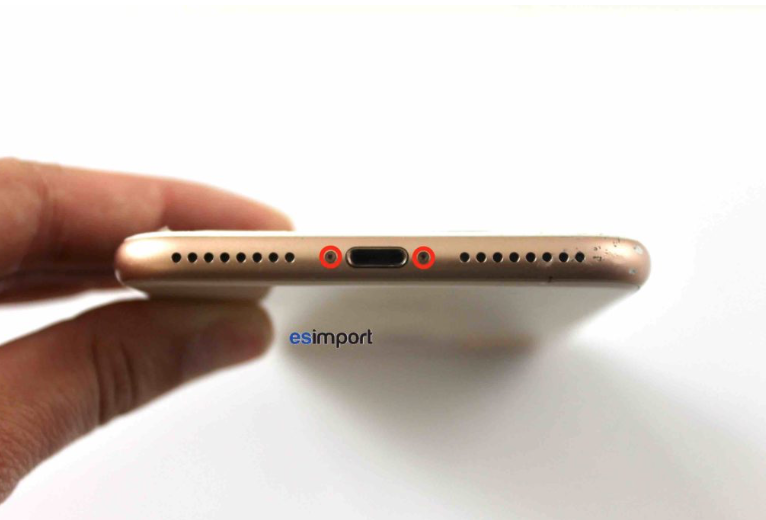

En premier lieu, avec le tournevis pentalobe spécial iPhone, dévisser les 2 vis pentalobe situées de part et d’autre du dock :

OUVERTURE IPHONE 8 PLUS

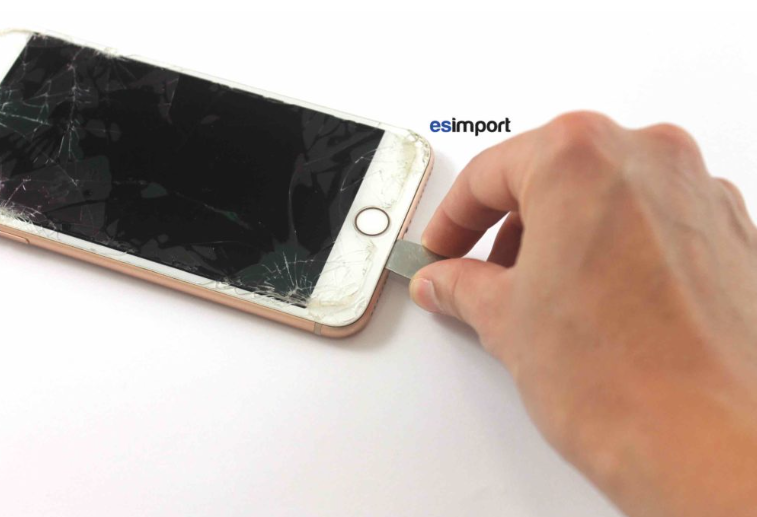

L’écran étant collé, son ouverture est facilitée en chauffant l’appareil grâce à un décapeur thermique. Quelques secondes de chauffage suffisent, la chaleur devrait faciliter le décollage du joint. Glisser ensuite une spatule acier entre l’écran et le bas de l’iPhone, sans trop l’enfoncer pour ne pas endommager les composants :

REPARATION IPHONE 8 +

bien insérer la spatule côté gauche, les nappes de l’écran et du facetime étant situées sur le côté droit, le démontage doit se poursuivre du coté gauche afin d’éviter tout endommagement. Il s'agit de glisser lentement la spatule sans faire levier. Ensuite, décoller le côté droit sans aller trop loin avec la spatule pour ne pas abîmer la nappe facetime, puis procéder avec précaution côté droit.

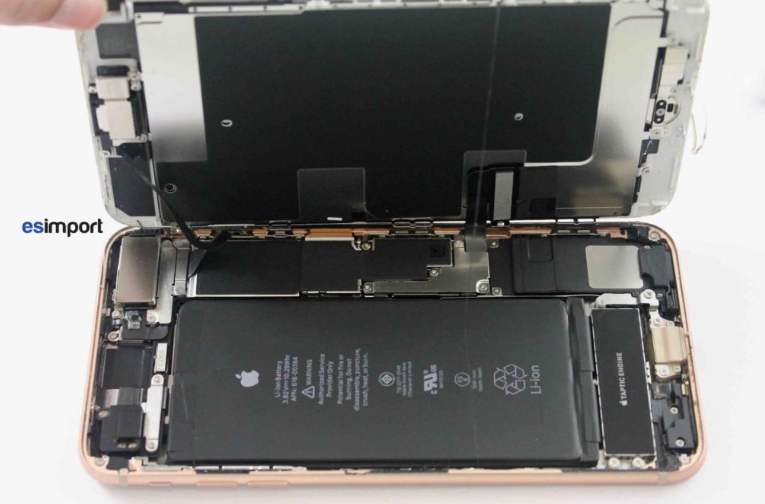

Une fois arrivé sur le haut de l’appareil, déboiter l’écran sans le retirer totalement, les nappes sont encore connectées, puis ouvrir l'iPhone 8 plus comme un livre, le haut de l’écran de l’iPhone se déboîte:

réparation écran iPhone 8 plus

Accès au module vibreur de l'iPhone

Enfin, ouvrir l’iPhone comme un livre en rabattant l’écran sur la droite. Le mieux étant une position à 90° en le laissant reposer sur un objet lourd.

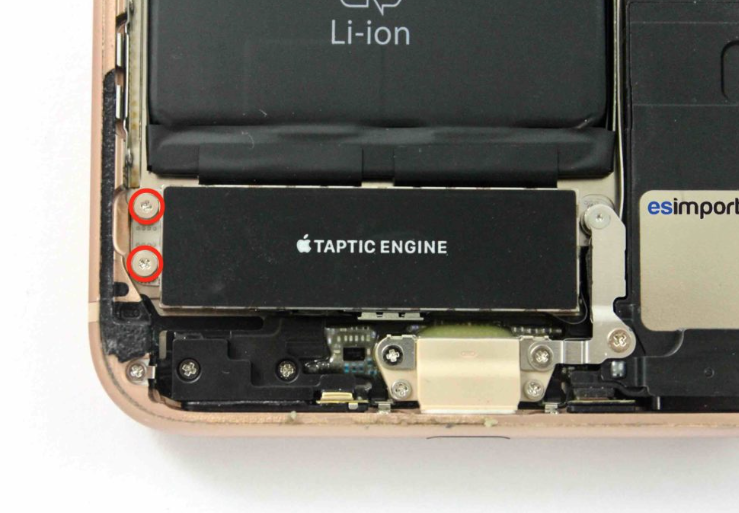

Il est inutile de déconnecter tous les éléments, l’intervention sera rapide. Il suffit de revisser les 2 vis du vibreur de l'iPhone à l’aide d’un tournevis cruciforme 000 sur le côté gauche :

réparation écran iPhone 8 plus

A présent, vous pouvez effectuer un test directement en appuyant sur le bouton home. Si le module vibre normalement sans bruite excessif, vous pouvez refermer l’appareil.

Dans le cas contraire, il faudra remplacer le module complet.
