Comment changer la carte-mère d'un MacBook 13 pouces unibody 2008

Ce tutoriel vous guidera pas à pas pour le démontage de la carte-mère sur un MacBook A1278 2008.

Le démontage pour réparation de la carte-mère est beaucoup plus facile sur les macbook unibody, car la carte-mère est directement accessible par l’arrière. Il n’est ainsi pas nécessaire de retirer le clavier.



Outils nécessaires :



Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un macbook 13 pouces 2008 Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

Commencer par protéger le dessus du macbook, car celui-ci sera retourné pour être « opéré » :

CHANGER CARTE MERE MACBOOK PRO 13 2008

Ouvrir le compartiment batterie en soulevant le verrou :

CHANGER CARTE MERE MACBOOK PRO 2008

Retirer la batterie en tirant la languette,


Démontage de la carte-mère sur MacBook 13″ unibody A1278 2008

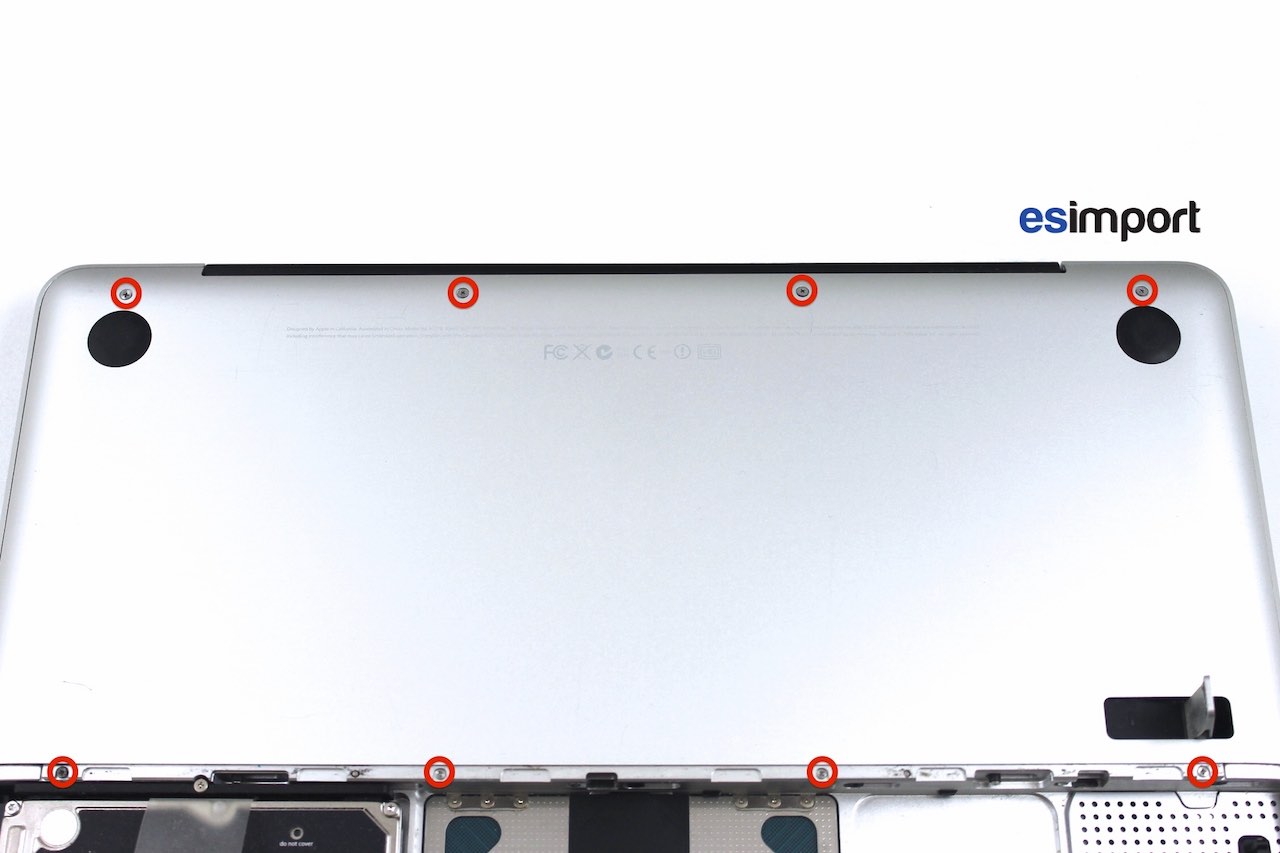

Retirer avec le tournevis cruciforme, les 8 vis du couvercle de fond puis le dégager :

CHANGER CARTE MERE MACBOOK 13 POUCES

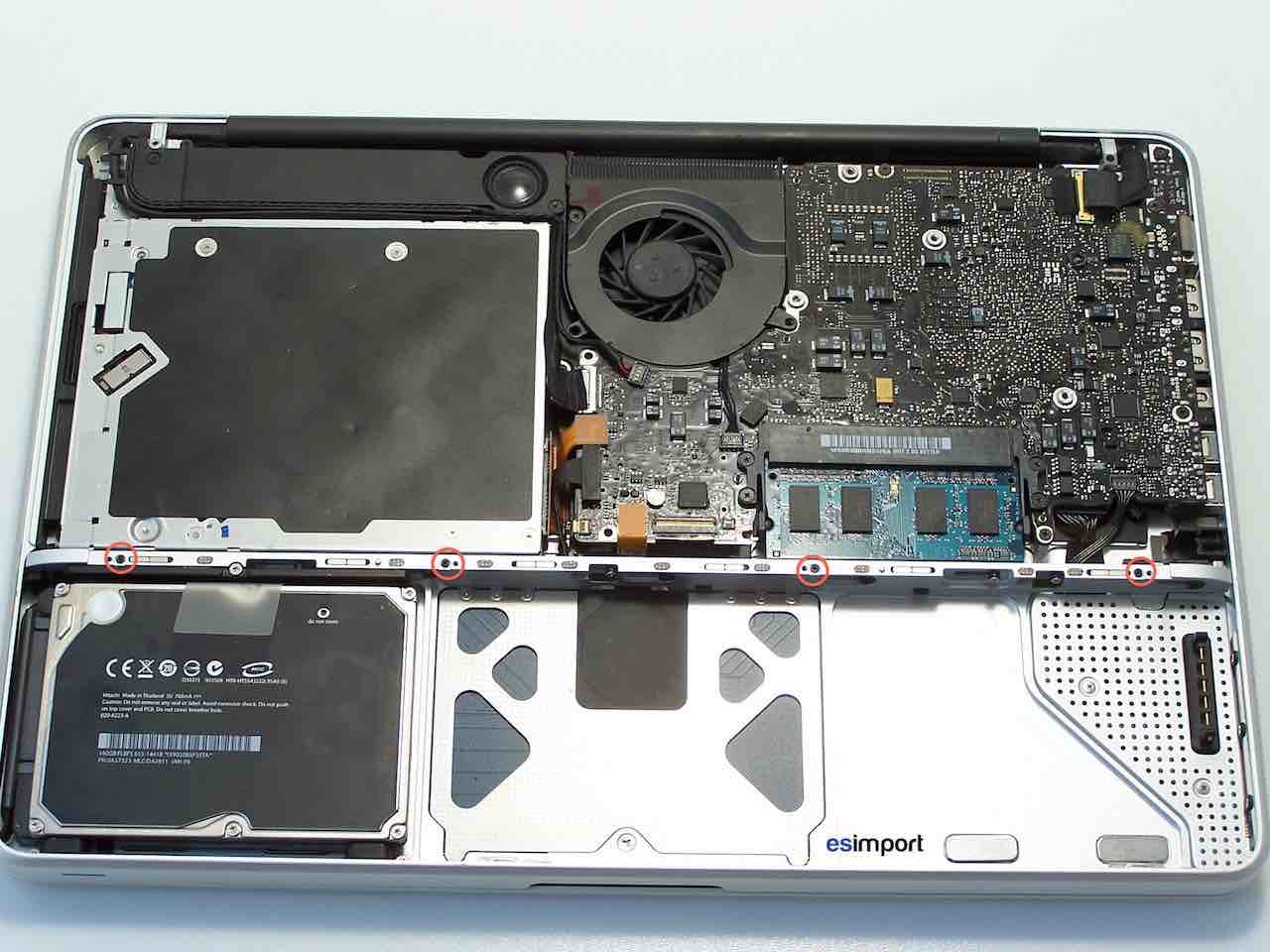

Dévisser les 4 vis du séparateur en aluminium sur la coque:

CHANGER CARTE MERE MACBOOK 13 POUCES

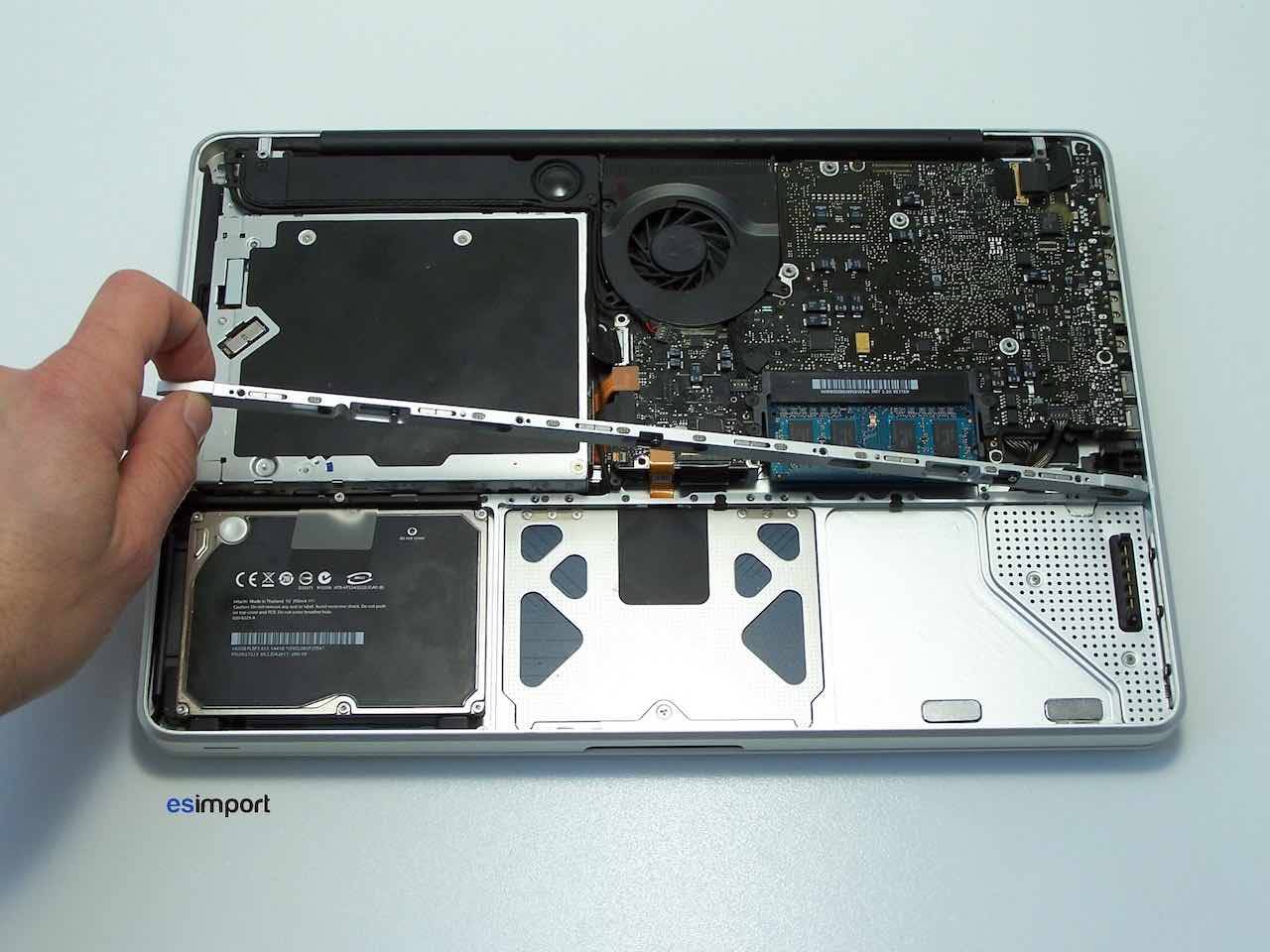

Déposer le séparateur du macbook :

CHANGER CARTE MERE MACBOOK 13 POUCES

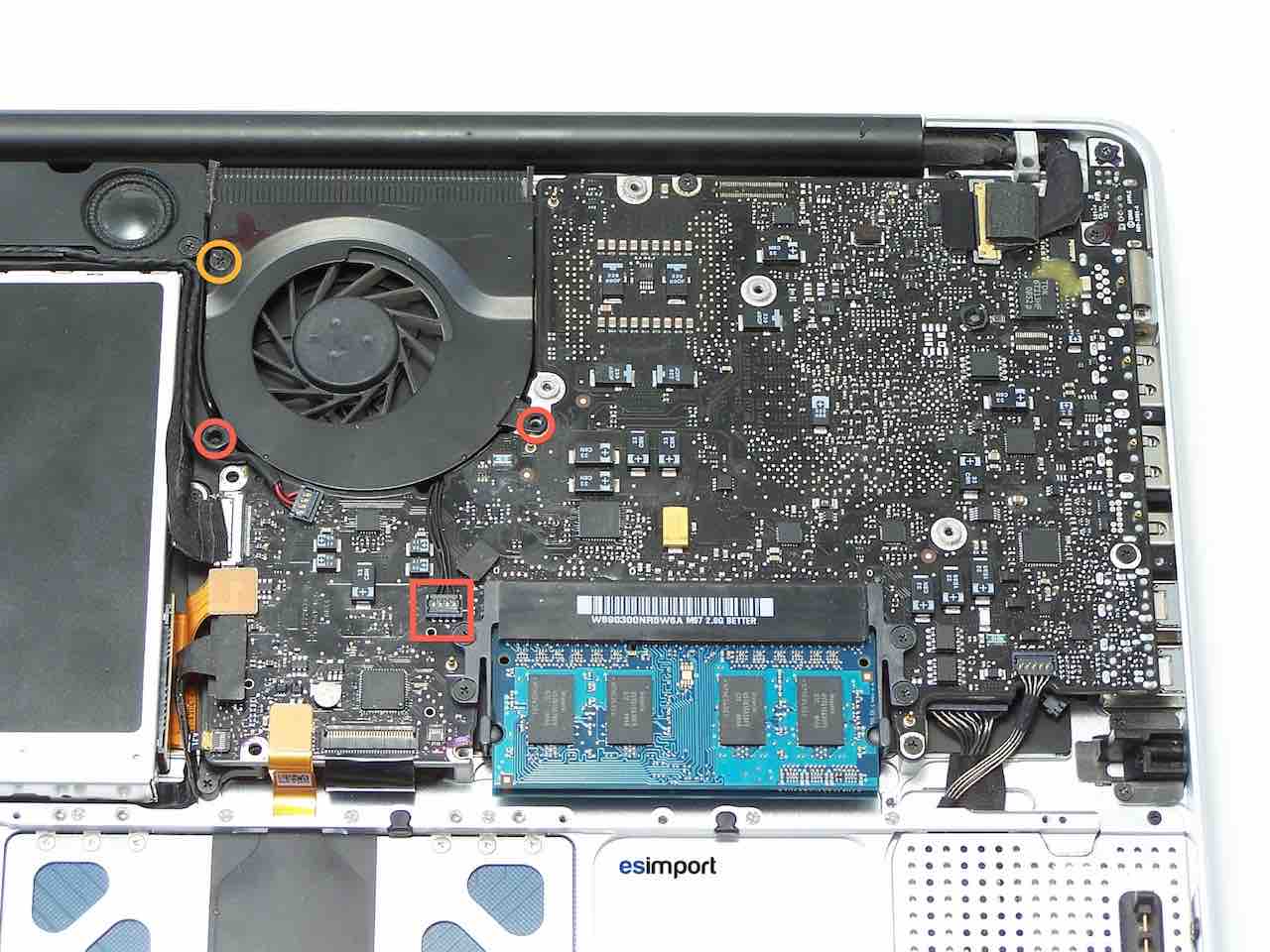

Retirer les 3 vis du ventilateur. Ne pas oublier de déconnecter avec précaution le connecteur de la carte-mère.

CHANGER CARTE MERE MACBOOK 13 POUCES

Retirer ensuite le ventilateur de la carte-mère du macbook:

CHANGER CARTE MERE MACBOOK PRO 2008

Un démontage de la carte-mère aisé grâce au châssis unibody

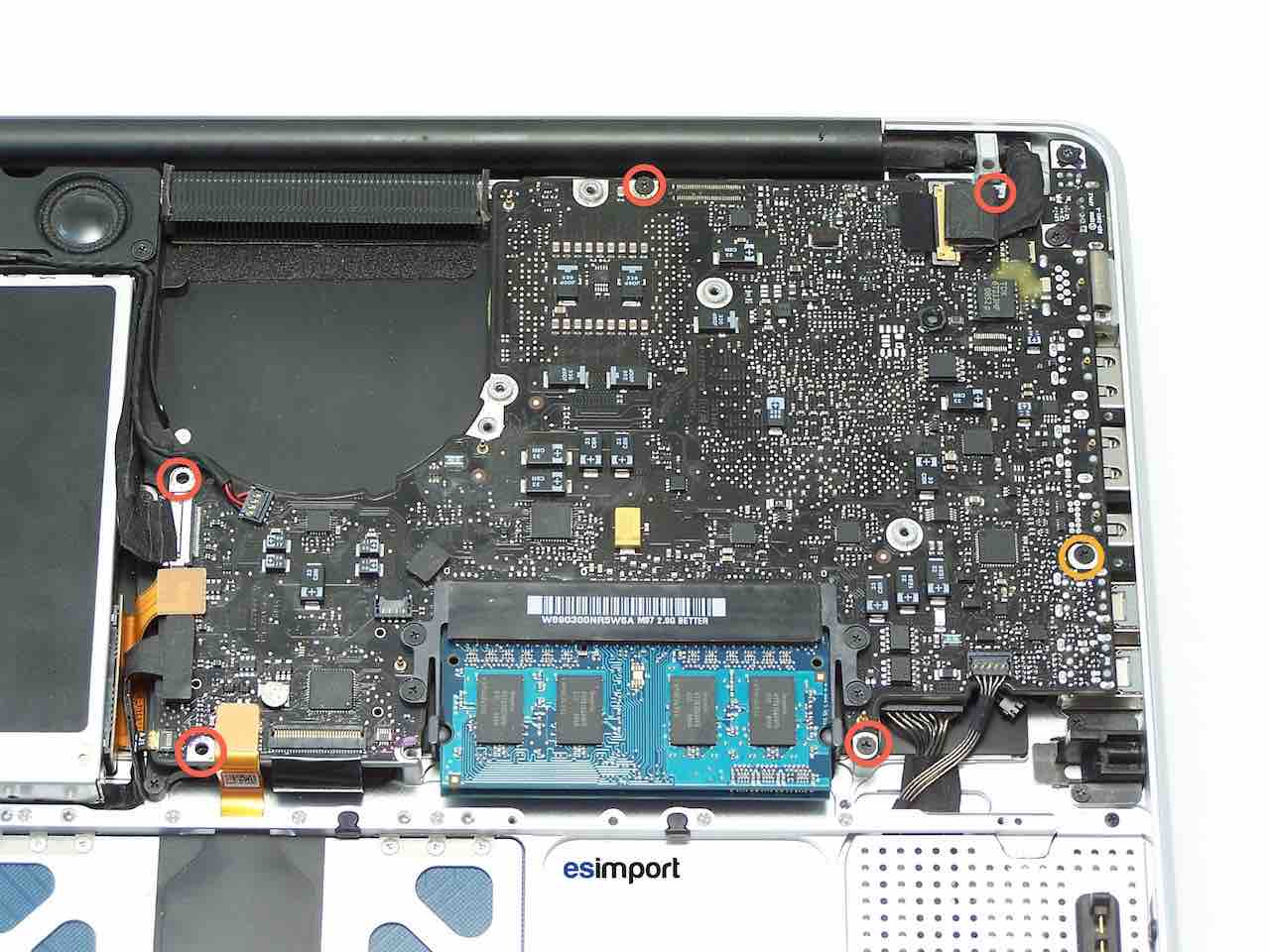

Dévisser les 6 vis de la carte-mère du MacBook Pro :

CHANGER CARTE MERE MACBOOK 13 POUCES

Déconnecter successivement les 10 connecteurs matérialisés ci-dessous. Pour ce faire, utiliser le spudger :

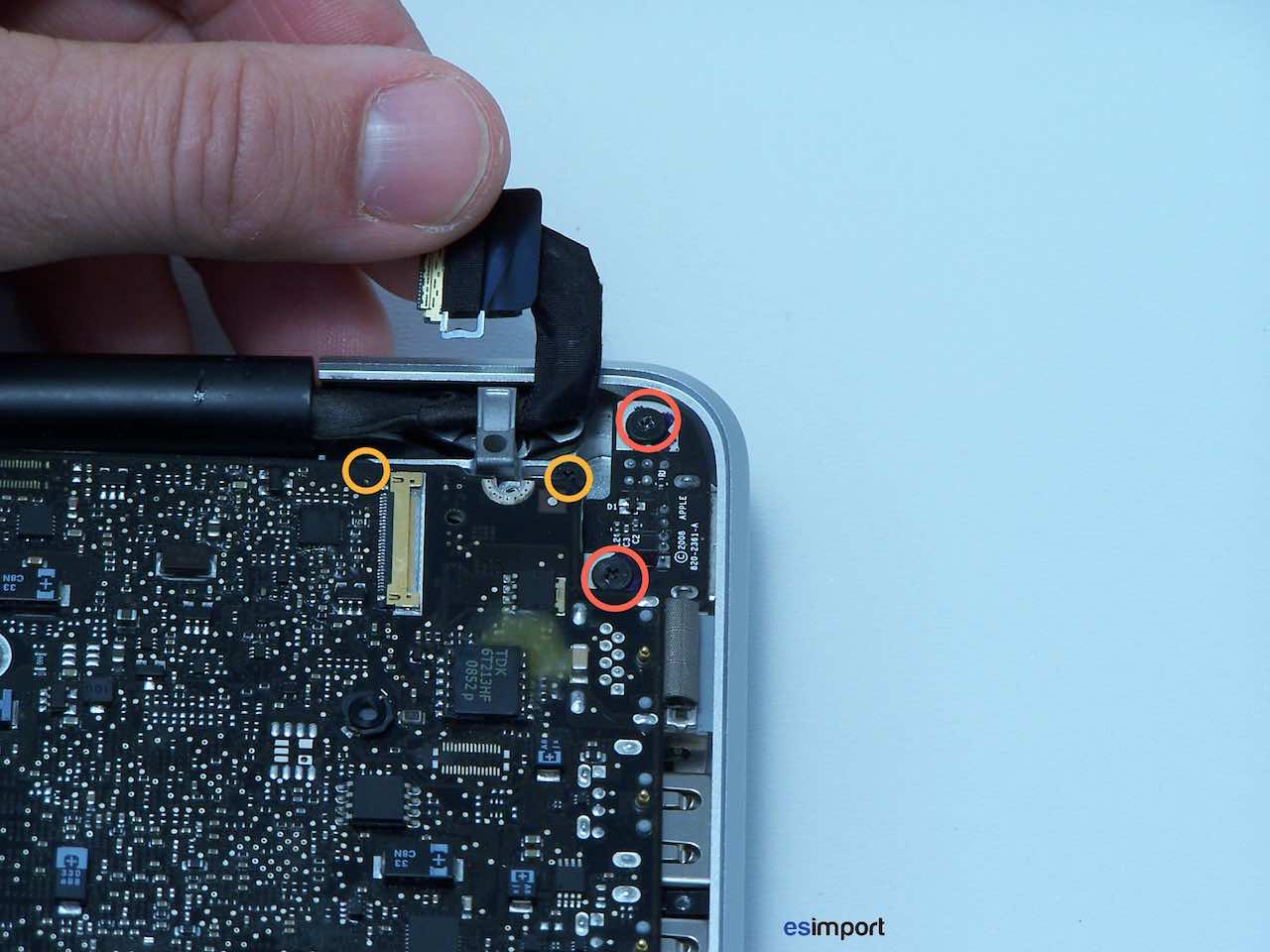

CHANGER CARTE MERE MACBOOK 13 POUCES les 2 vis du connecteur magsafe pour faciliter le démontage de la carte mère. Dévisser aussi les 2 vis du guide-câble LVDS  :

CHANGER CARTE MERE MACBOOK 13 POUCES

Décoller le microphone à l’aide du spudger :

HAUT PARLEUR

La carte-mère du MacBook 13 pouces peut maintenant être retirée du topcase. Le remontage s’effectue dans le sens chronologique inverse.
