Changer la carte-mère d'un MacBook Pro 13 pouces 2012

Ce tutoriel vous guidera pas à pas pour le démontage de la carte-mère sur un MacBook Pro 13 pouces A1278.

Outils nécessaires :

Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

Avant de commencer l’intervention, bien protéger le dessus du macbook, l’aluminium est un matériau assez tendre et se raye facilement.

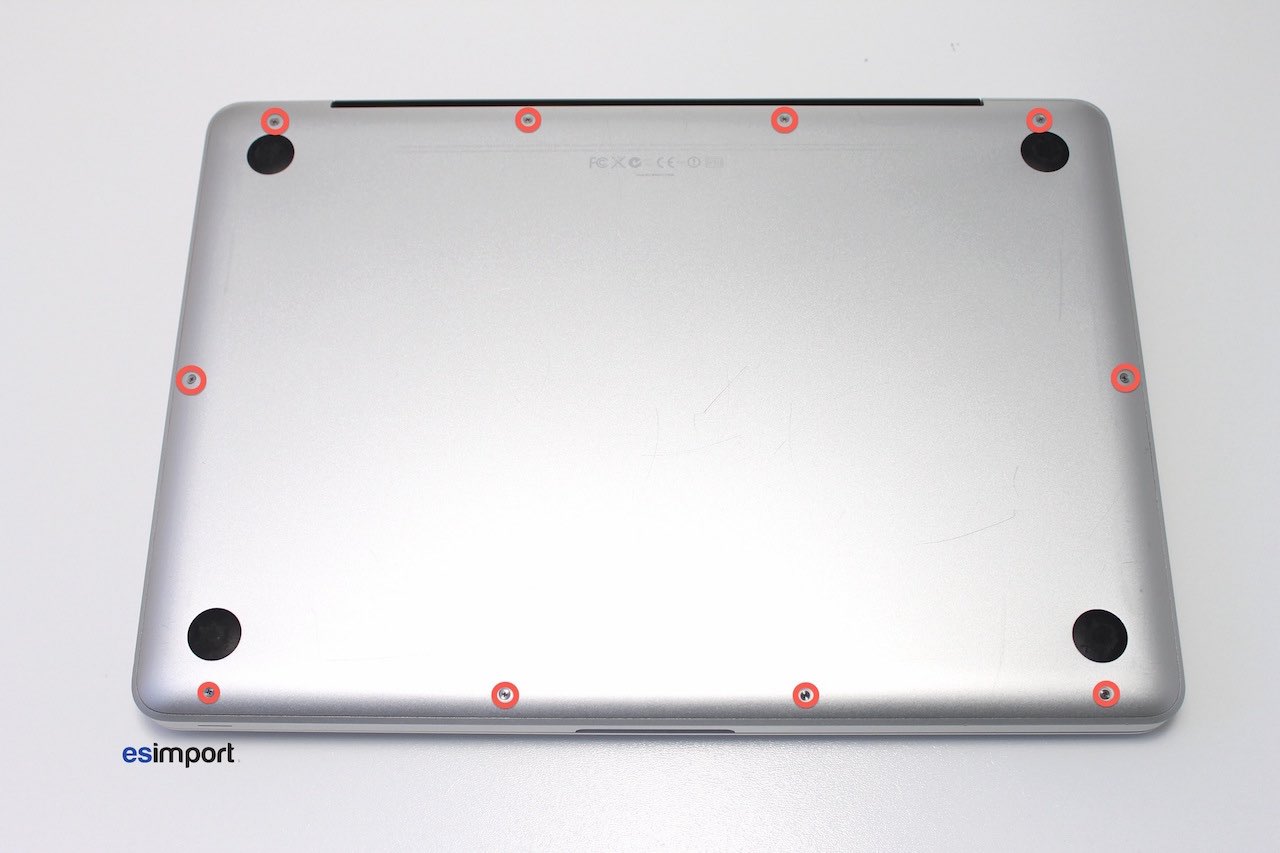

Dévisser les 10 vis matérialisées ci-dessous et déposer le couvercle inférieur. Celles-ci sont spécifiques, en cas de perte, il est possible de racheter un kit de visserie MacBook pro.

changer carte-mère MacBook Pro

Démontage de la carte-mère sur un MacBook A1278

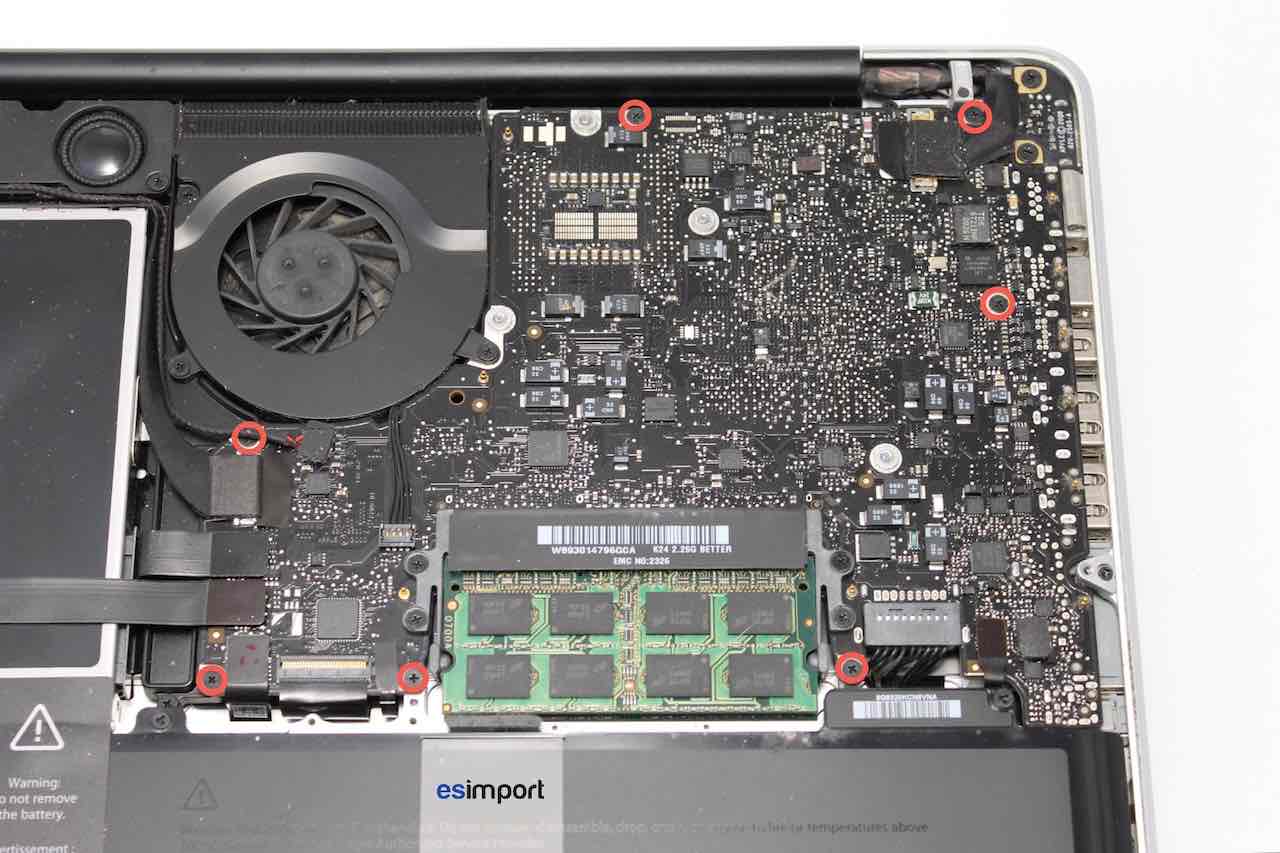

Dévisser les vis identifiées fixant la carte mère sur le châssis unibody du macbook:

changer carte-mère MacBook Pro

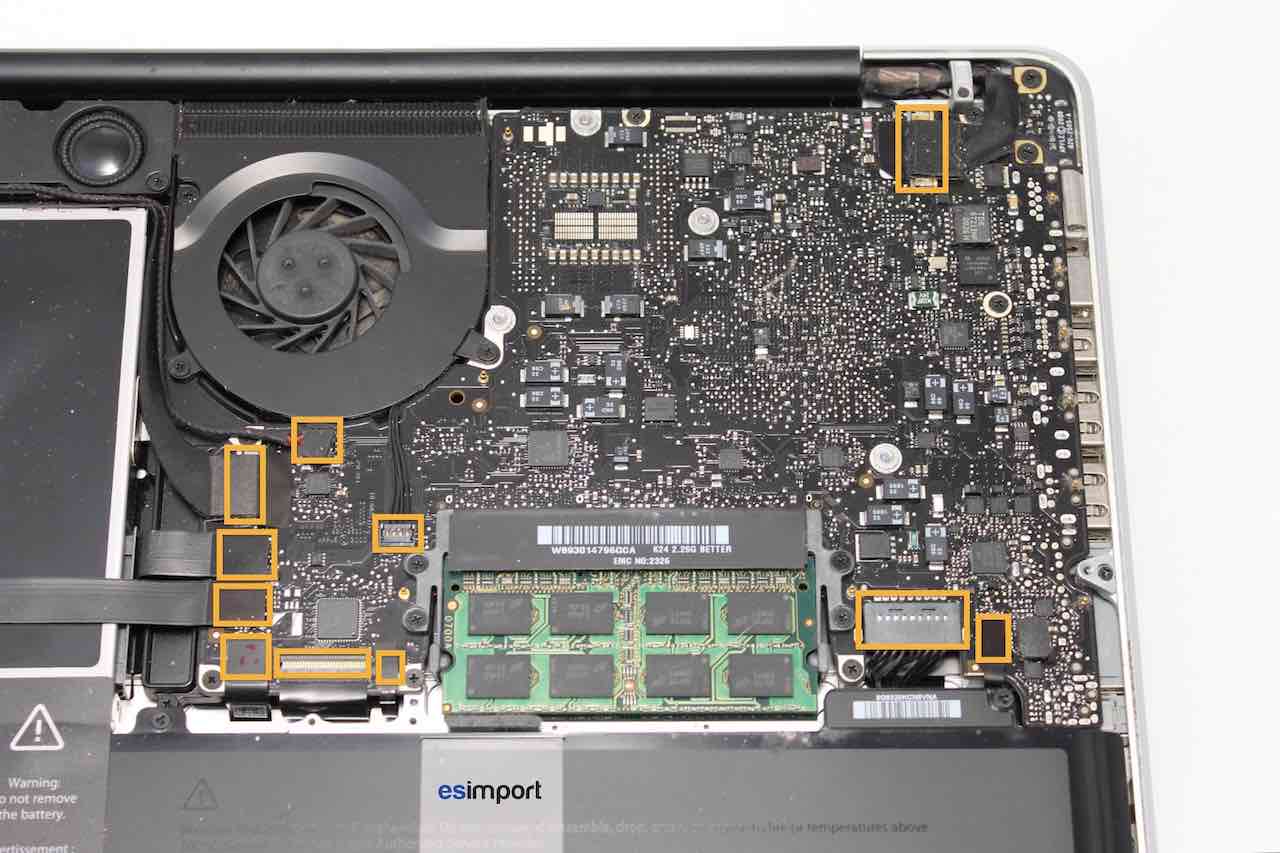

Déconnecter les 11 connecteurs identifiés ci-dessous. Certains sont plus fragiles que d’autres, il existe grossièrement 4 types de connecteurs dont la manipulation est détaillée plus bas :

changer carte-mère MacBook Pro

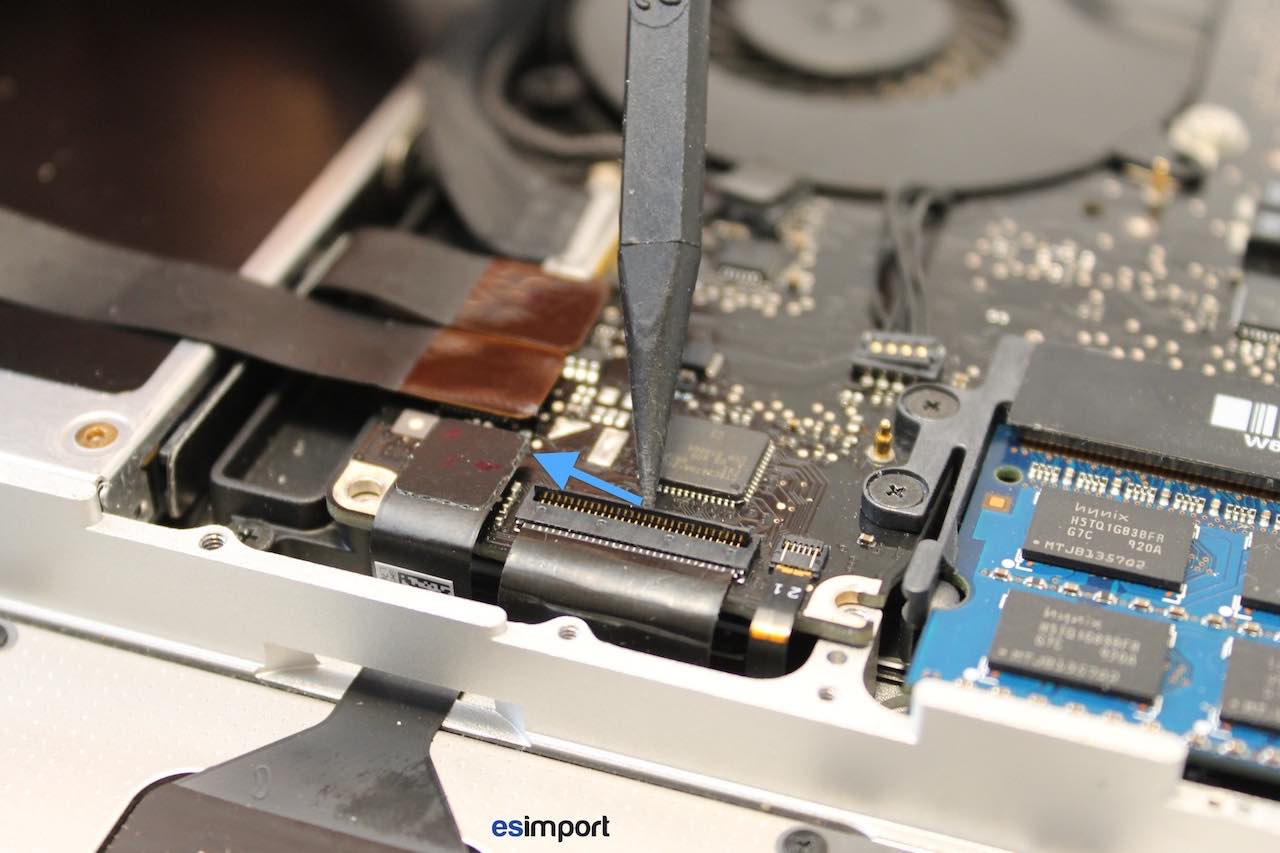

Connecteur clavier / rétro-éclairage liant la carte mère au clavier. De loin le plus fragile. La manipulation s’effectue en deux étapes : faire pivoter le volet de 90° grâce à l'outil spudger, puis retirer la nappe. Faire de même pour la nappe du rétro-éclairage à côté :

changer carte-mère MacBook Pro

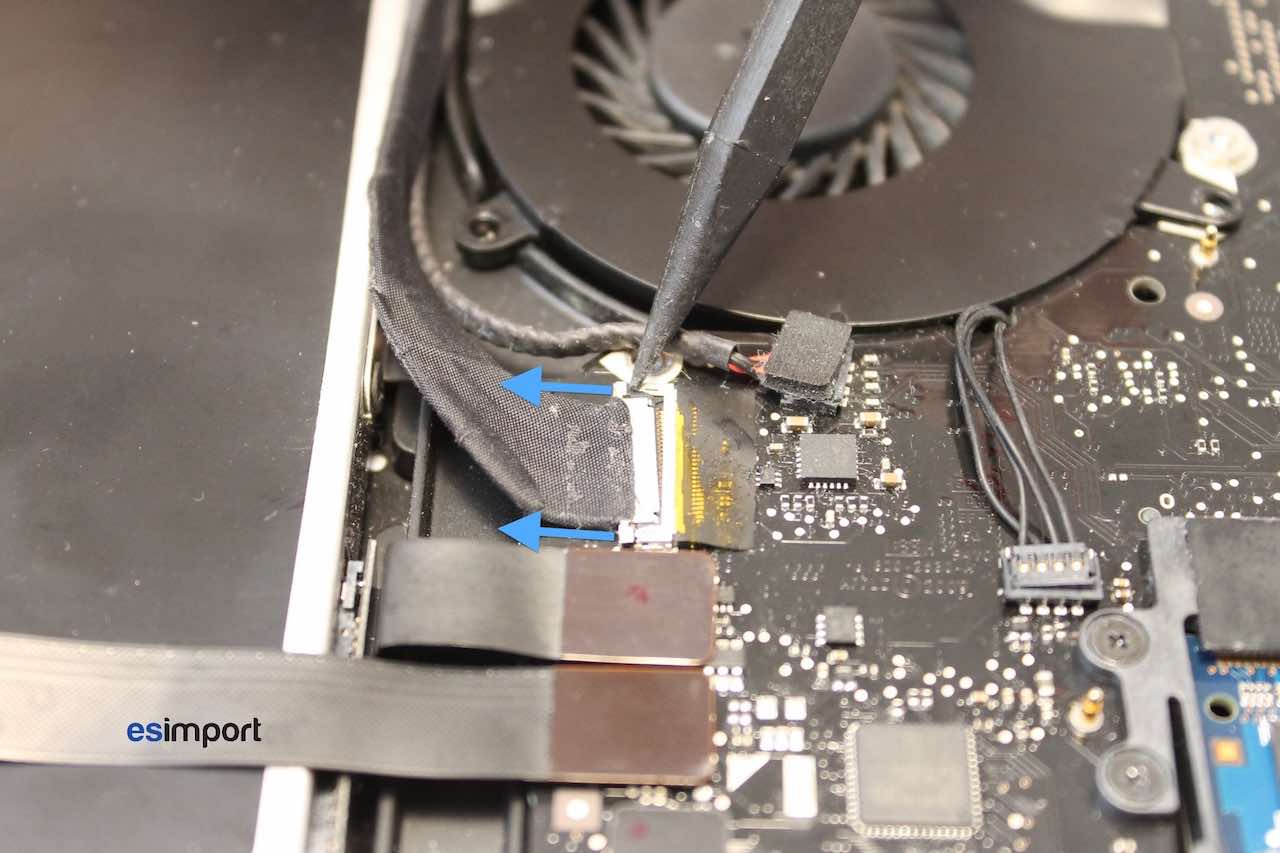

Connecteur vidéo / caméra Isight : pousser alternativement de chaque côté avec le spudger puis retirer le connecteur vers la gauche côte lecteur optique:

changer carte-mère MacBook Pro

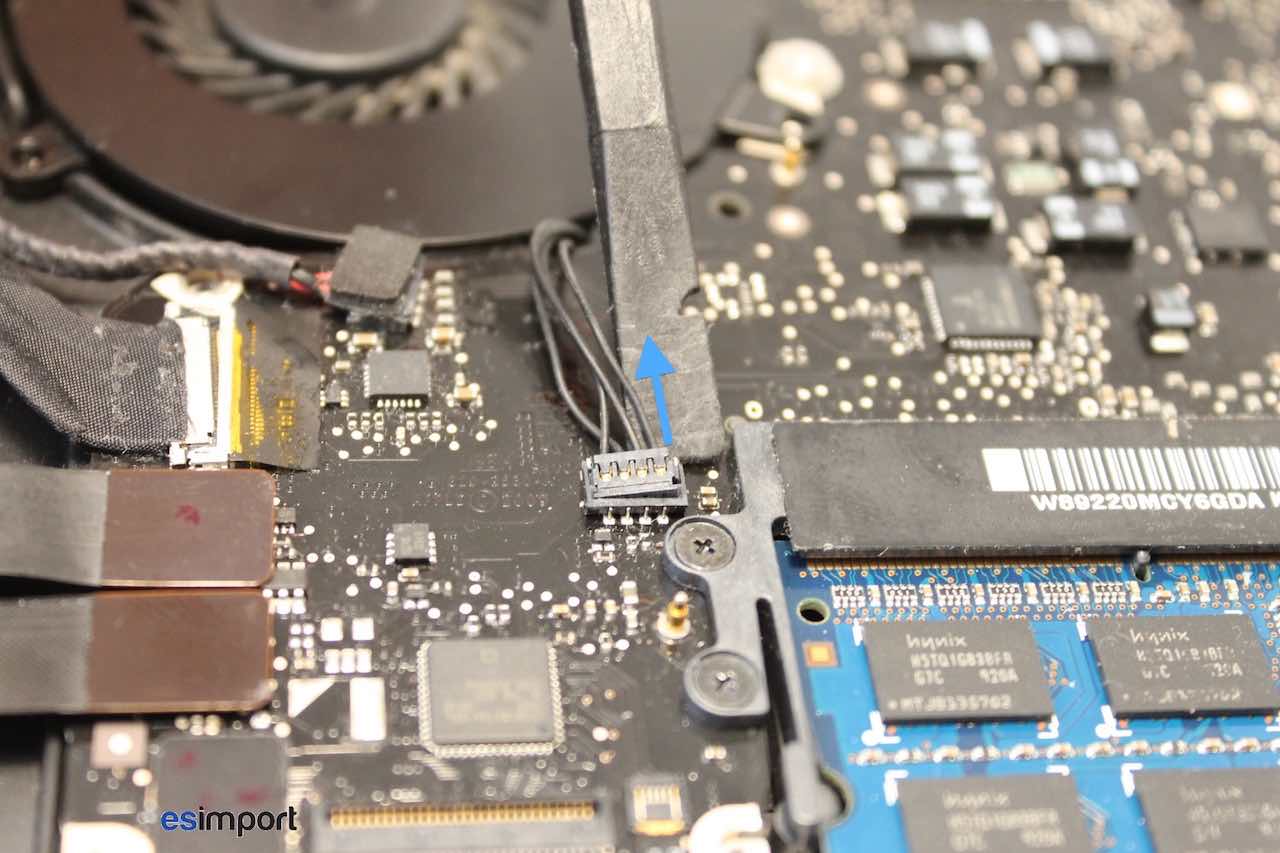

Connecteur plat type JST / ventilateur : connecteur assez fragile, qu’il faut faire basculer. En cas de résistance, ne pas forcer sous peine de faire sauter un câble isolé, mais passer un coup de sèche-cheveux, cela « attendrira » et rendra plus souple le plastique, le froid a tendance à rendre le plastique plus fragile et cassant:

changer carte-mère MacBook Pro

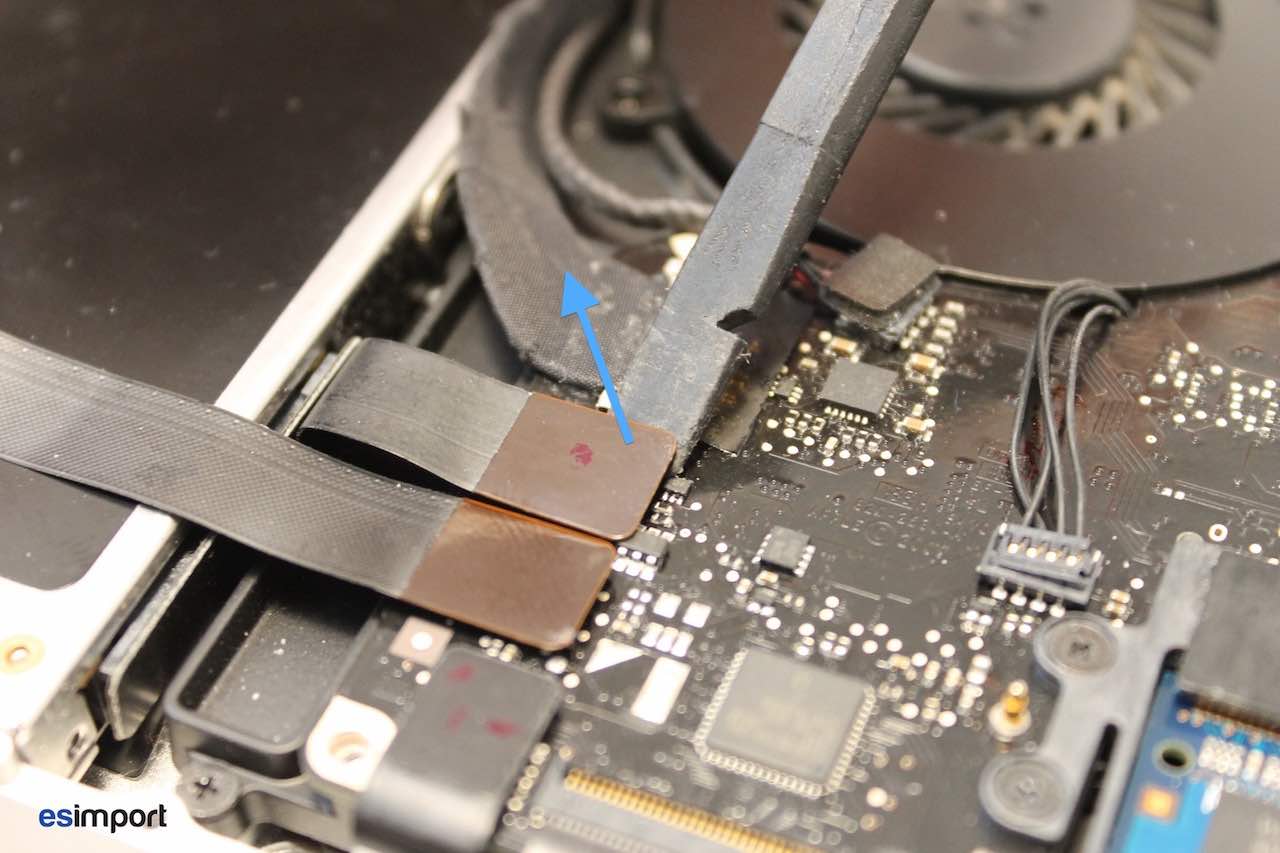

Connecteur clipsable du disque dur, sans difficulté particulière, il suffit de faire gentiment levier sur la carte-mère :

changer carte-mère MacBook Pro

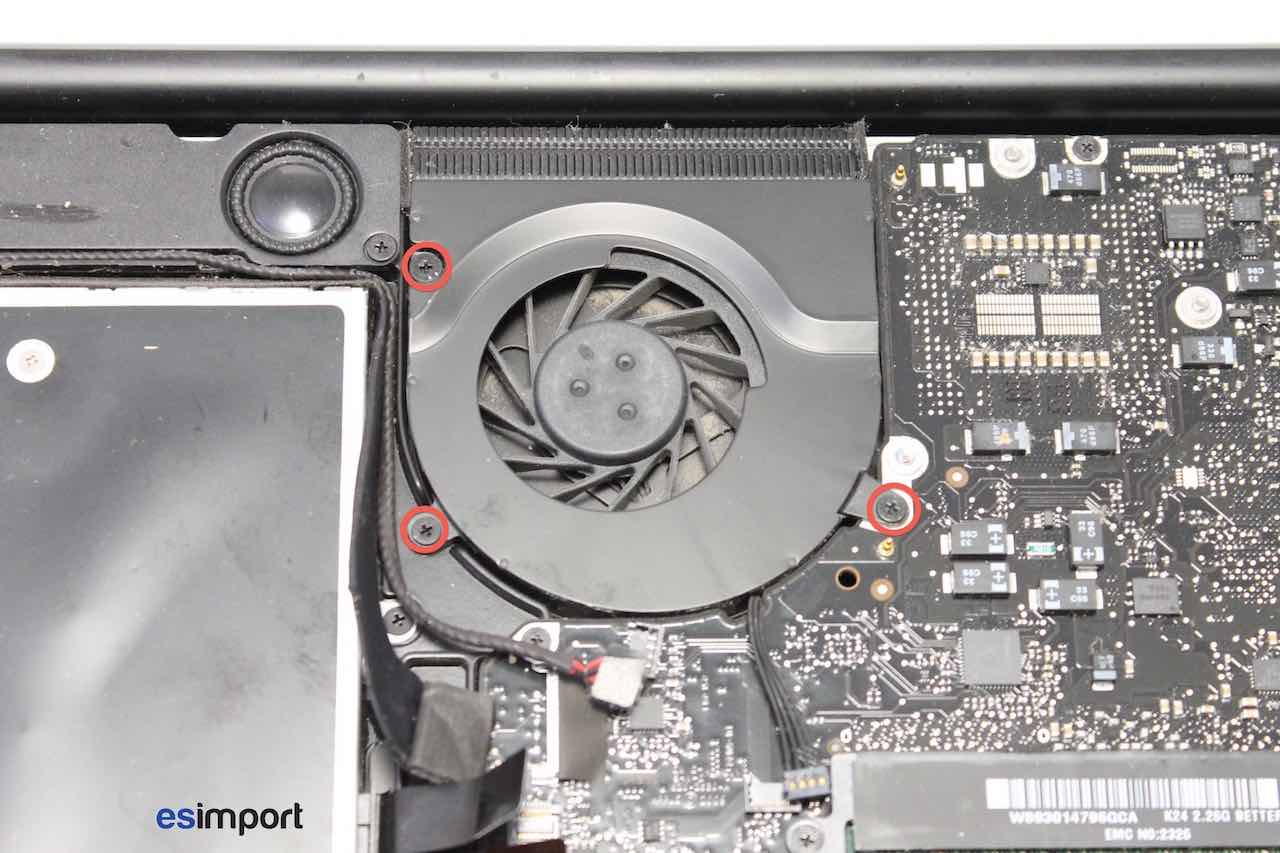

Une fois tous les connecteurs déclipsés, dévisser les 3 vis à l'aide du tournevis cruciforme maintenant le ventilateur sur la carte-mère:

changer carte-mère MacBook Pro

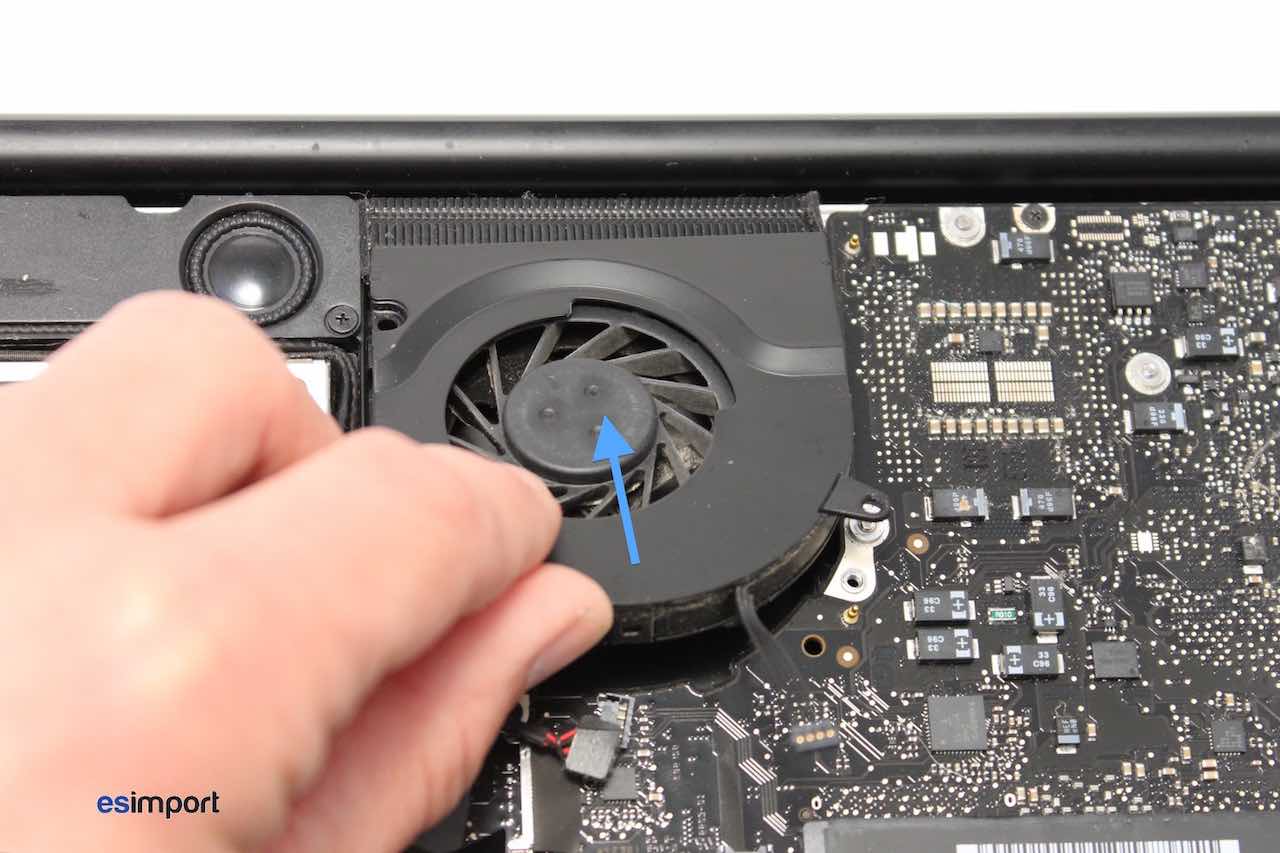

Puis soulever le ventilateur afin de le dégager :

changer carte-mère MacBook Pro

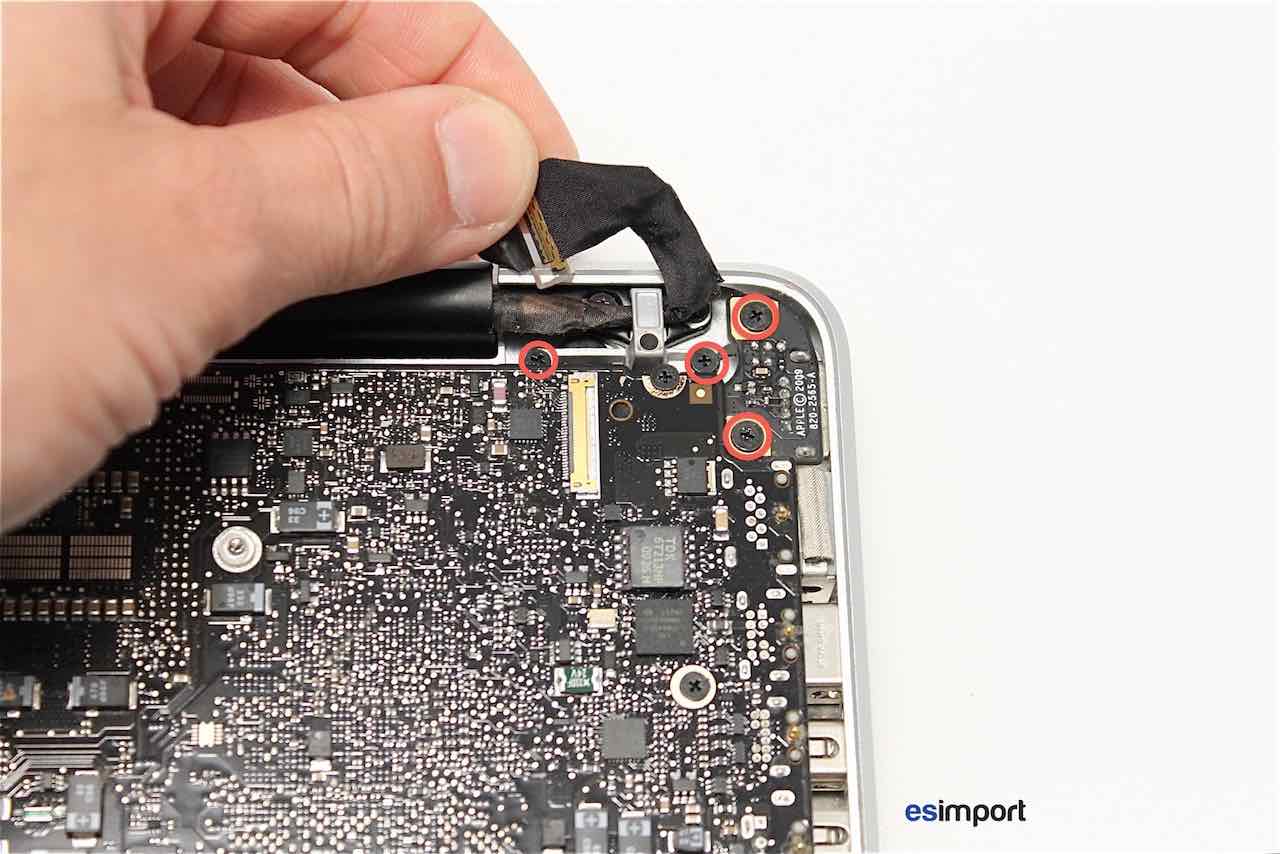

Dévisser le connecteur magsafe, ainsi que la patte de maintien du connecteur vidéo LVDS :

changer carte-mère MacBook Pro

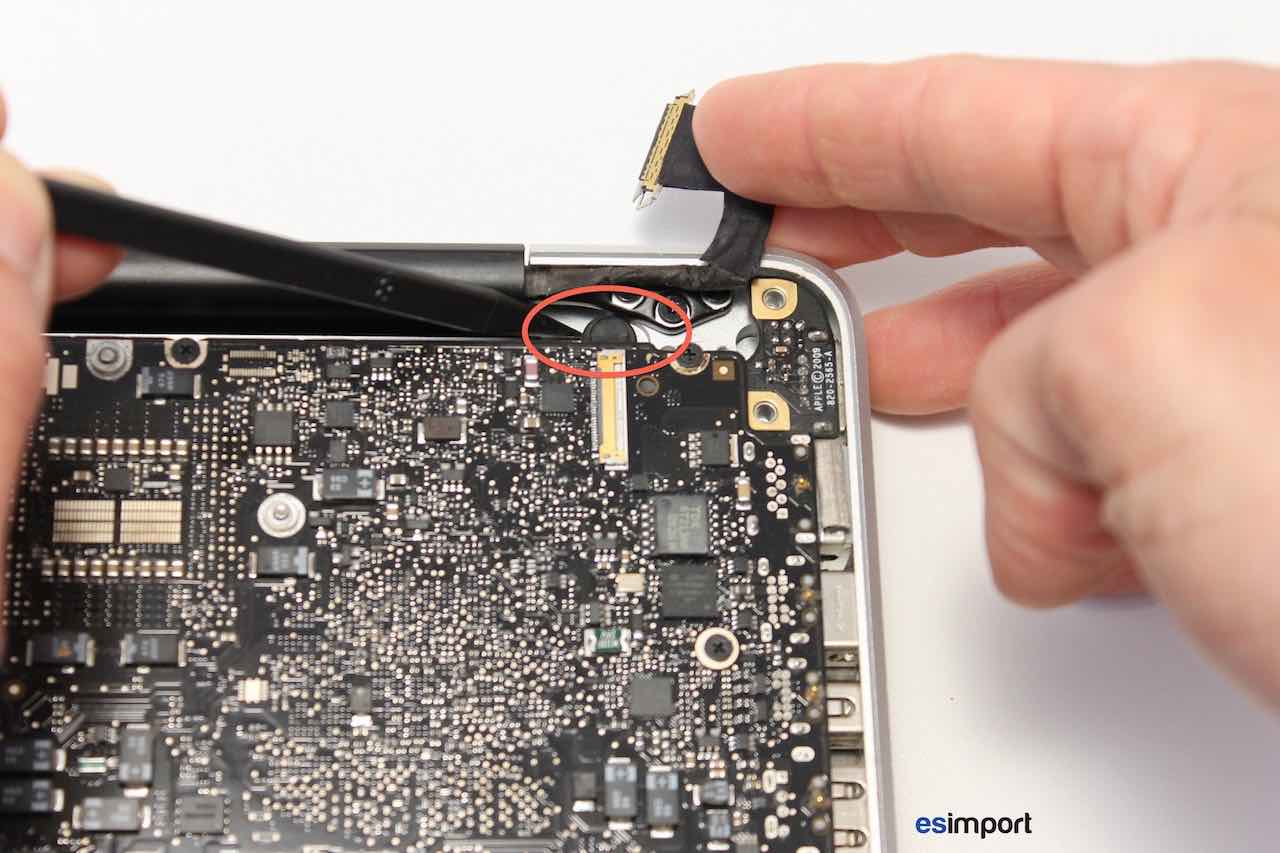

Dégager le microphone à l’aide du spudger. Ce dernier est simplement collé :

changer carte-mère MacBook Pro

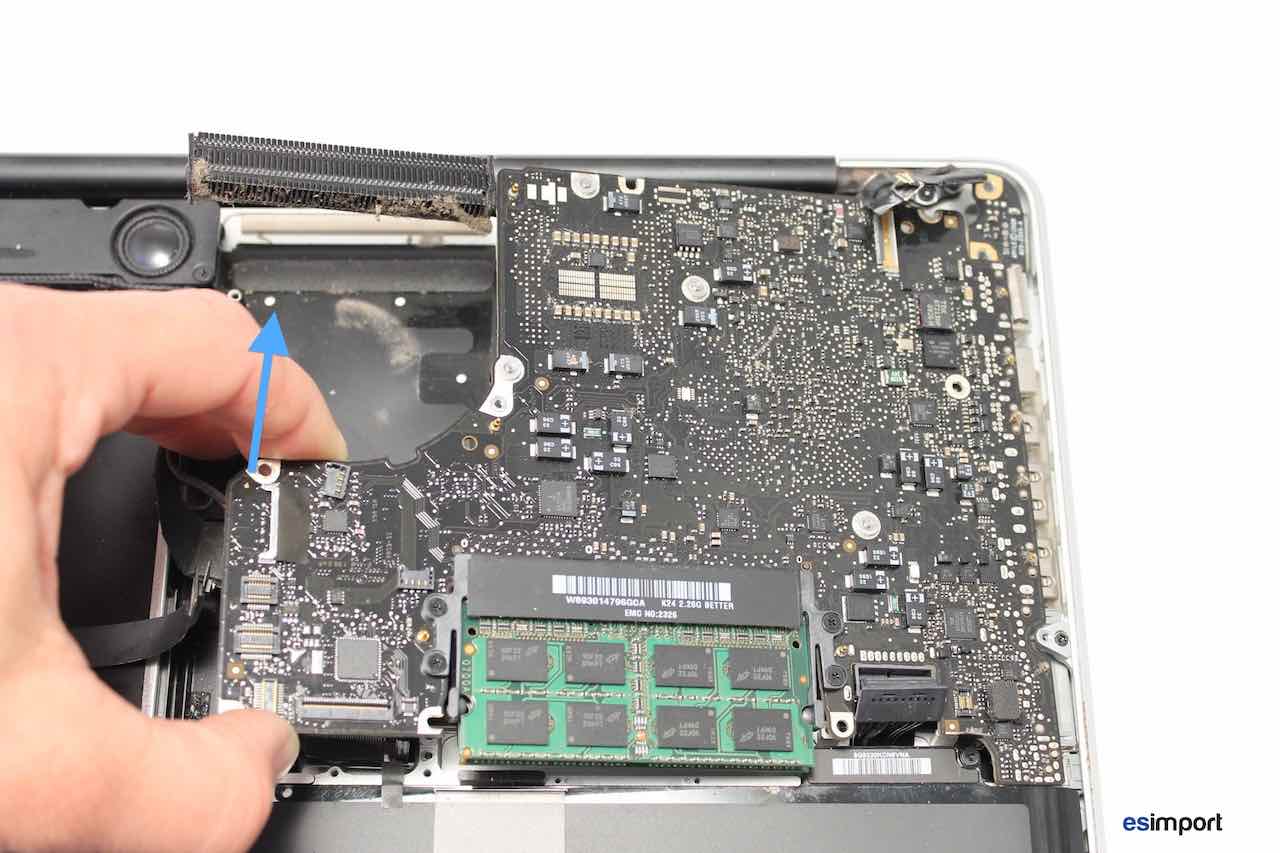

La carte-mère du MacBook peut désormais être soulevée délicatement. Bien veiller à ce que le câble microphone soit décollé du châssis avant de déposer entièrement la carte-mère :

changer carte-mère MacBook Pro

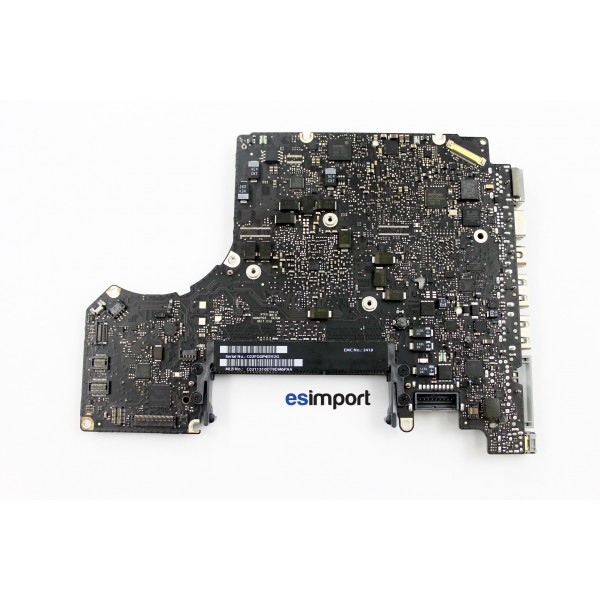

La carte-mère est désormais déposée. Il vous est possible de la changer, le remontage s’effectue dans le sens chronologique inverse, ou bien de tenter de la faire réparer au composant.

carte mère MacBook Pro 2012
