Ce tutoriel vous guidera pas à pas pour changer l’écran LCD sur un iMac 27 pouces A1419 modèle fin 2012.
Les nouveaux iMacs ultra plats se composent d’une vitre et d’une dalle LCD indissociables. Cet écran, collé au châssis en aluminium, doit être retiré avant toute intervention sur l’appareil, rendant les interventions sur ce type de matériel un peu plus délicates que sur les appareils de génération antérieures, mais pas impossible pour autant.
Nous verrons dans le tutoriel décrit ci-dessous qu’il est tout-à-fait possible pour un technicien novice de changer cet écran si l’on veut bien procéder avec un peu de rigueur et dextérité.
Outils nécessaires :
- Tournevis Torx 9
- Ventouses
- Spatule en acier
- Spudgers
- Décapeur thermique
Pièces nécessaires :
Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.
Décoller l'écran LCD de l'iMac 27 pouces

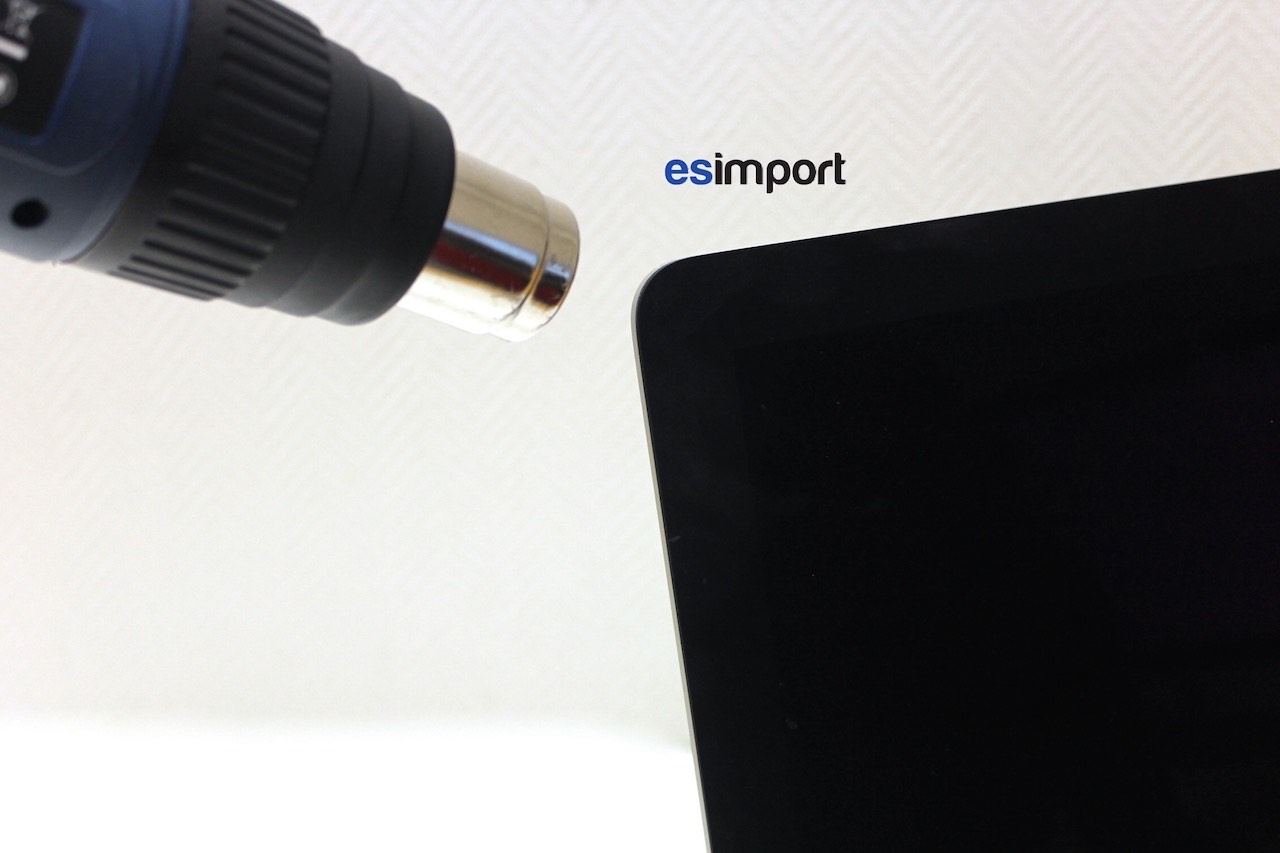

Commencer par chauffer légèrement le coin de l’écran à l’aide du décapeur thermique ou d’un sèche-cheveux:
Insérer délicatement une spatule en métal. Cisailler doucement la colle dans le but de glisser un spudger entre la vitre et le châssis. Chauffer légèrement afin de faciliter l’opération.

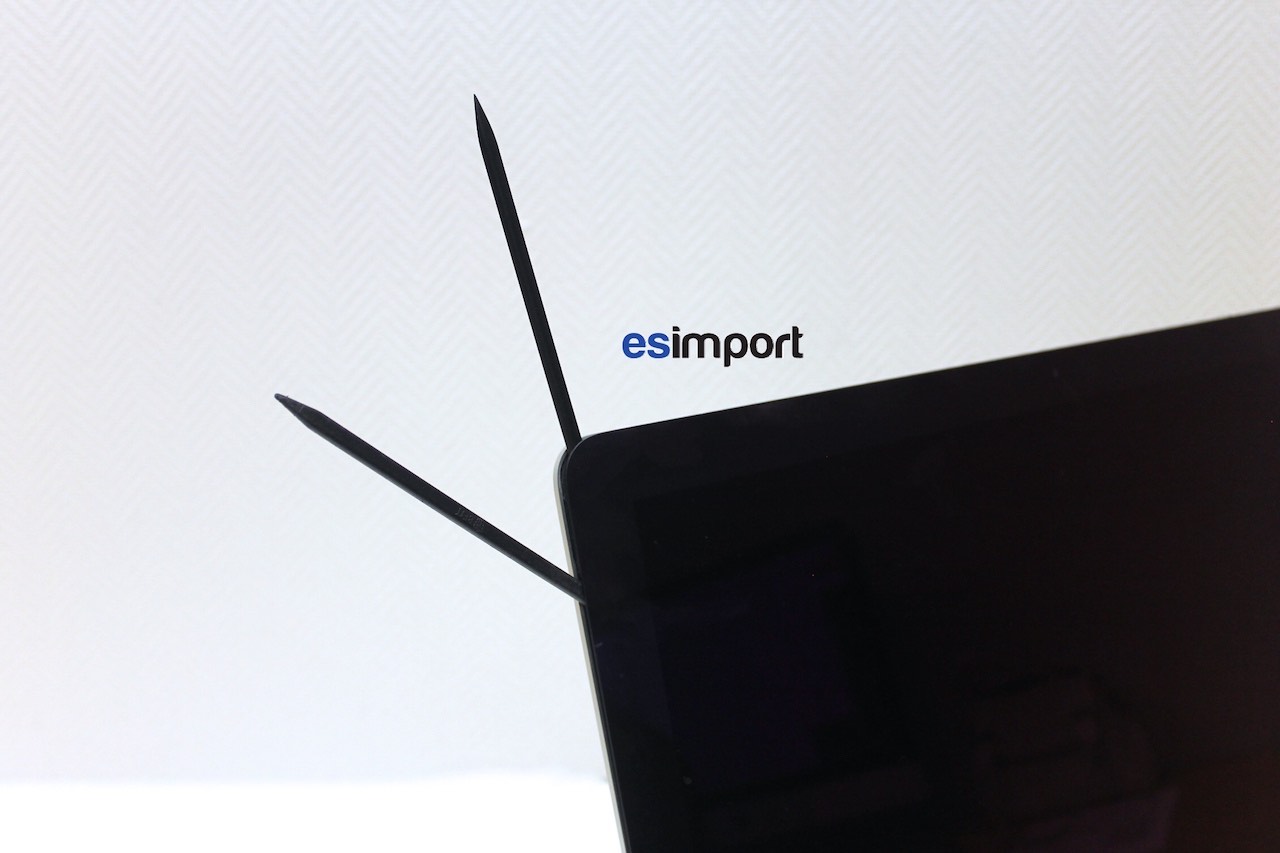

Dès qu’un interstice suffisamment grand est créé entre l'écran et l'iMac, insérer deux spudgers et abandonner la spatule en métal afin d’éviter d’endommager l’écran ou le châssis en aluminium qui reste un métal assez tendre :
Chauffer ensuite entre les 2 spudgers puis descendre sur le côté au fur et à mesure. Faire de même sur le haut de l’écran et l’autre côté. Vous pouvez vous servir de cartes en plastique comme cales afin de maintenir l’écran décollé.
Apposer les 2 ventouses aux coins supérieurs pour commencer à décoller l’écran :
Remplacer l'écran de l'iMac 27 pouces
Pour cette étape il est préférable d’opérer à deux.

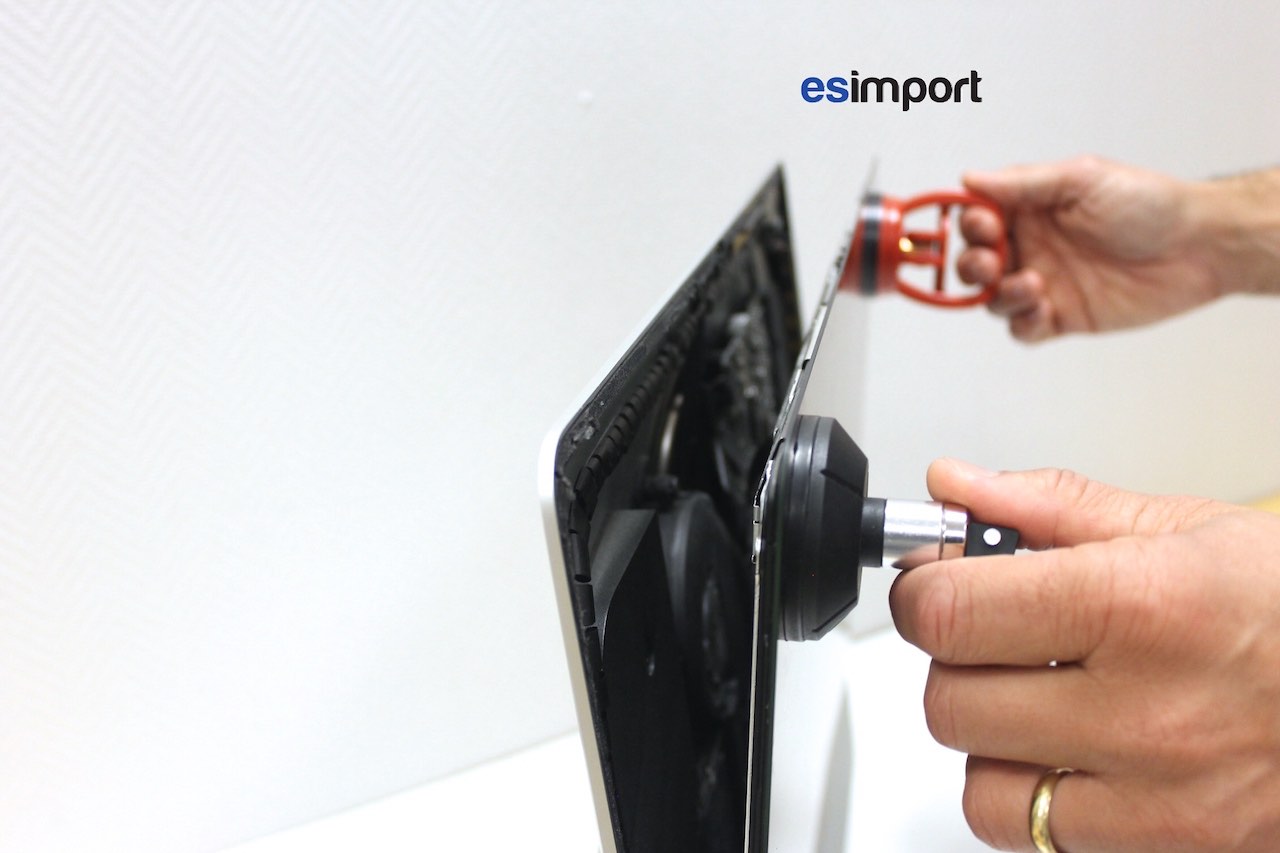

En tenant les 2 ventouses, tirer l’écran vers soi doucement. La deuxième personne peut tenir fermement le châssis afin de faciliter la dépose. Chauffer encore s’il subsiste un restant de colle.
Ne pas encore retirer l’écran ! Les câbles LVDS et rétro-éclairage sont encore connectés sur la carte-mère

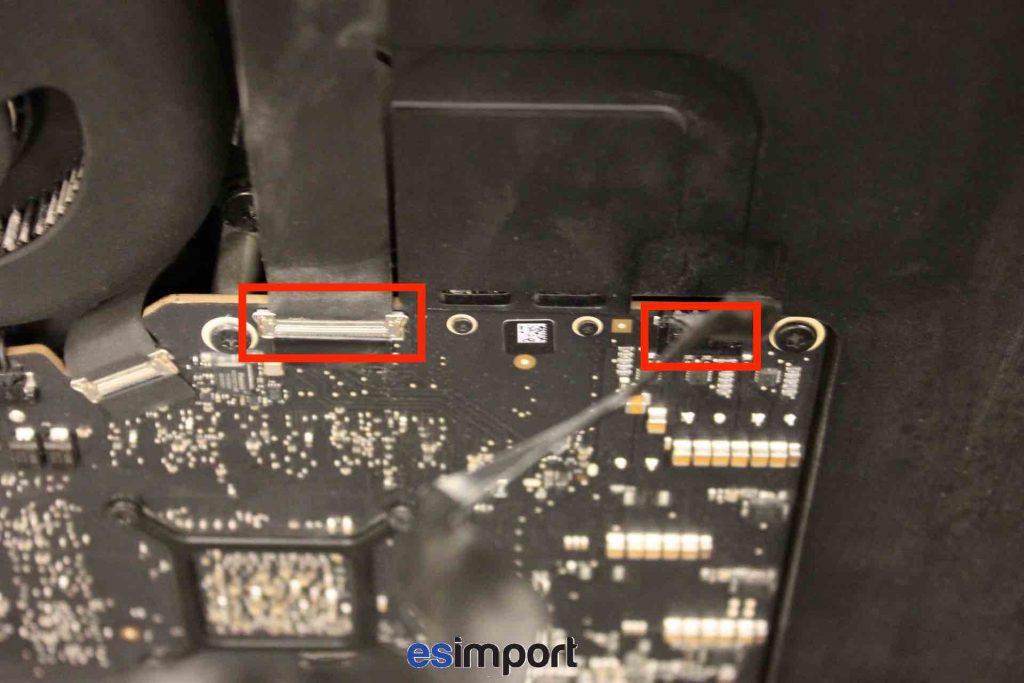

Déconnecter le câble LVDS en soulevant d’abord le pivot avant de le retirer. Puis déconnecter le câble de rétro éclairage situé à droite en pincant les extrémités avant de le dégageant par le haut :
L’écran peut maintenant être retiré.
Recoller l'écran sur le châssis de l'iMac 27"
Le remplacer par le nouvel écran et faire un test avant le recollage.
Il existe deux écoles pour coller l'écran sur l'iMac. on pourra soit utiliser de la colle légère style Patex, soit acheter des bandes autocollants double face que l'on trouver sur le web. L'avantage des bandes est que un éventuel démontage ultérieur est facilité.
Dans les deux cas, positionner l’écran sur le bas du châssis, reconnecter les câbles LVDS et de rétro éclairage. Plaquer l’écran et mettre les pinces à linge sur le pourtour le temps du séchage :
