Signification des voyant LED sur la carte-mère de l’iMac 24″ 2008

en cas de problème d’affichage de votre iMac, Il est quelque difficile d’établir un diagnostic fiable. Il existe une série de LEDs présent sur la carte-mère permettant d’orienter la recherche de la panne.

Ce tutoriel vous indique comment déchiffrer ces signaux lumineux.

Une réparation de l'iMac facilitée par des voyant située sur la carte-mère de l’iMac

Ces voyant ne sont pas visibles de l'extérieur de l'iMac. Afin d’avoir accès à ces LED, il faut ouvrir le Mac en suivant ces quelques manipulations :

Outils nécessaires :

• Tournevis Torx 9
• Tournevis plat ou un gros cruciforme
• Ventouse

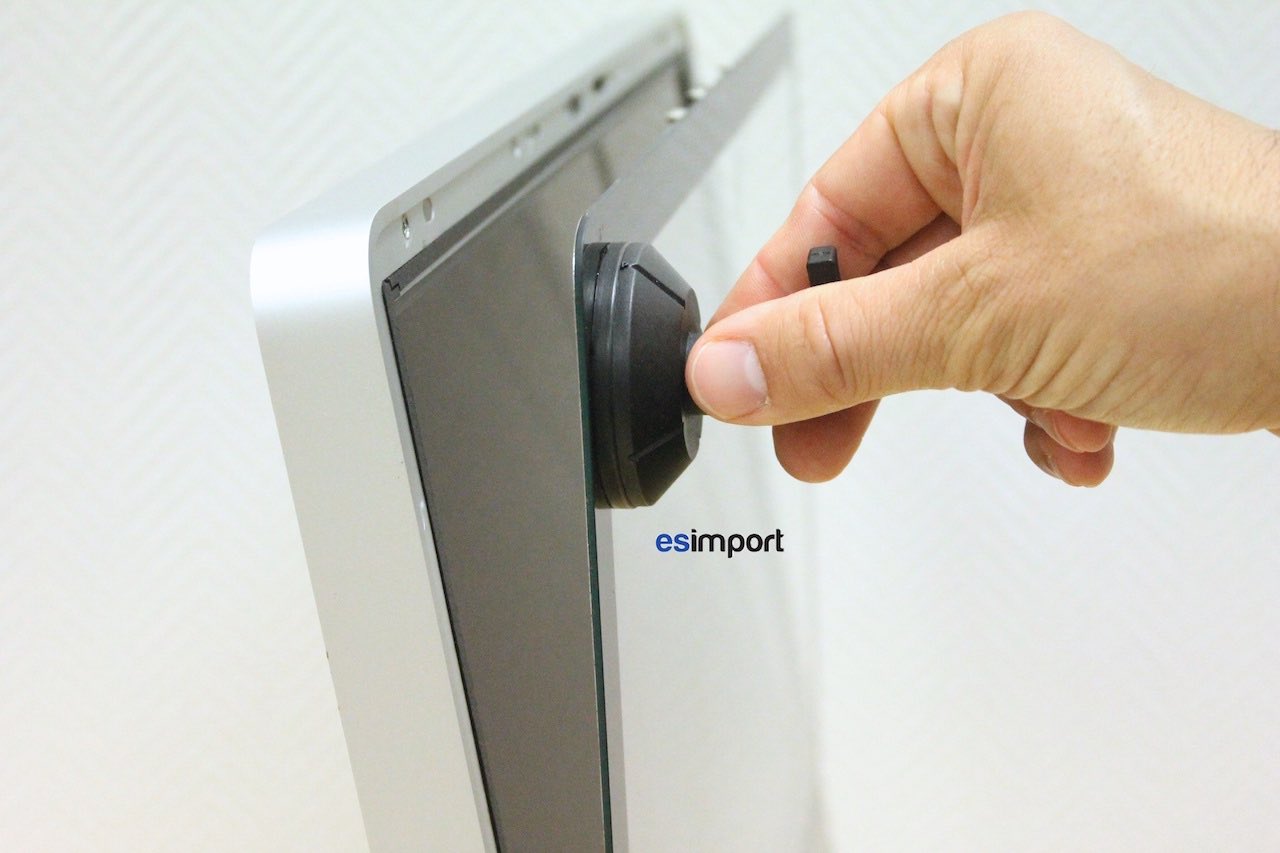

Poser une ventouse sur un des coins supérieurs de la vitre de l’iMac. Tirer délicatement la vitre en la faisant pivoter. Cette dernière est simplement posée de manière magnétique sur le châssis de l’iMac. Entreposer la vitre en lieu sûr, protégée dans un endroit propre:

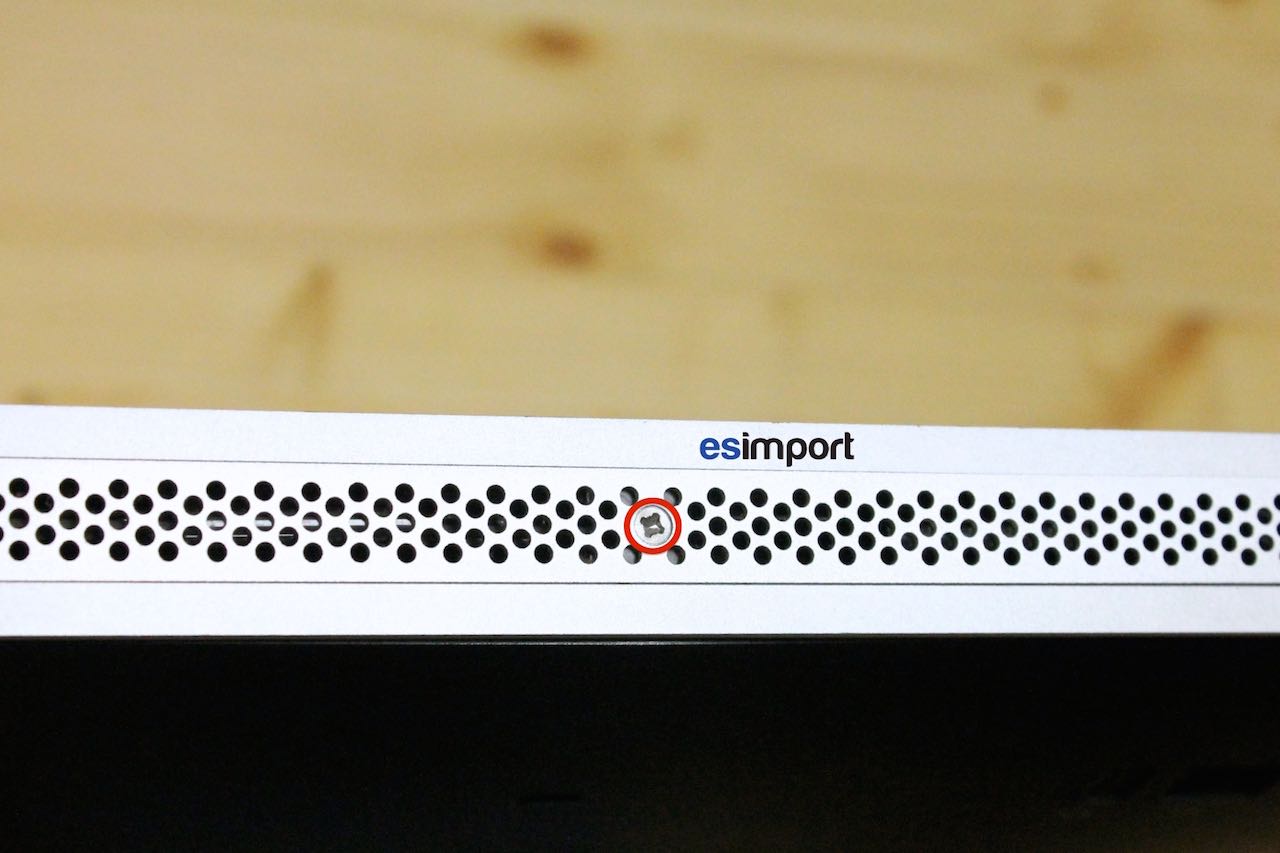

Déposer maintenant la vis de la grille sous l’iMac avec le tournevis plat ou un gros cruciforme. Retirer cette trappe libérant ainsi l’accès aux barrettes de mémoire RAM :

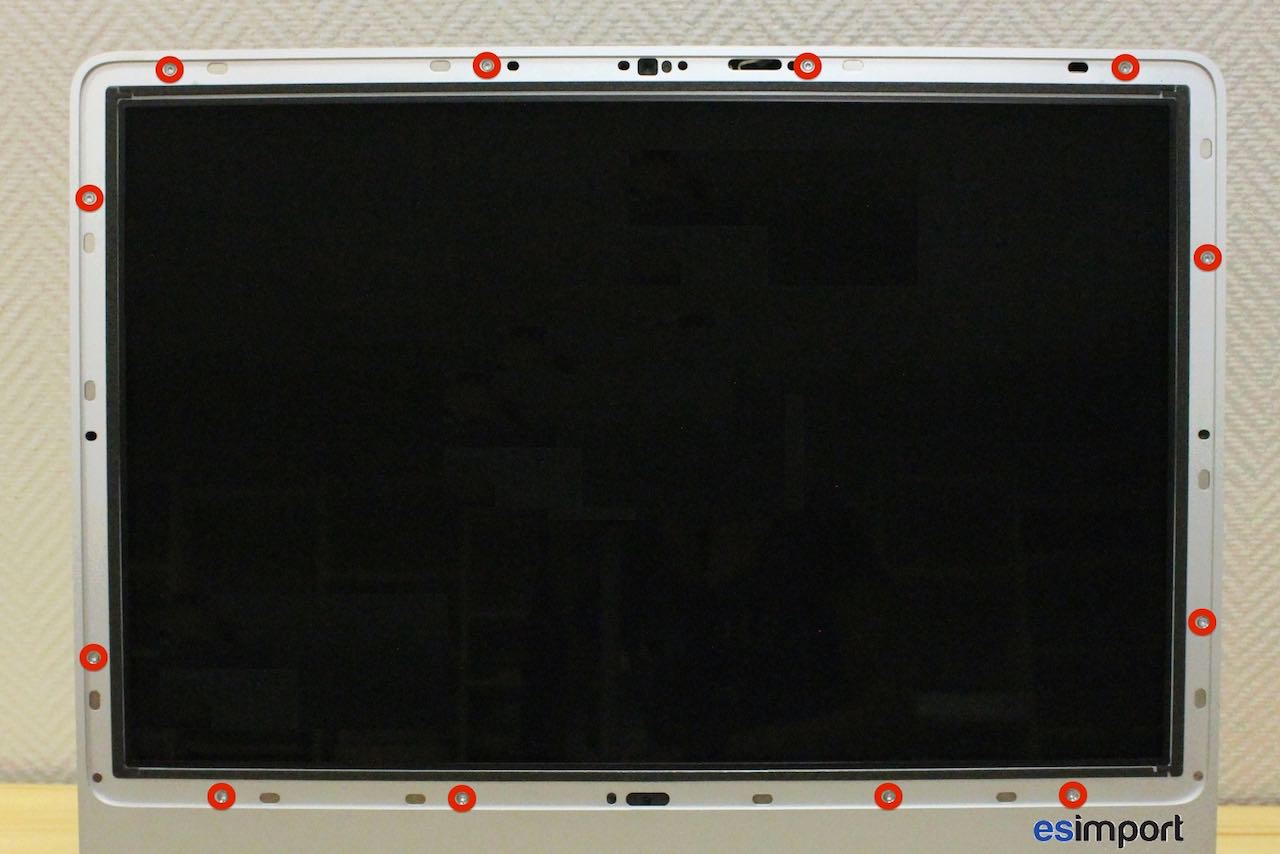

Retirer les 12 vis Torx qui maintiennent le cadre aluminium sur le châssis de l'iMac:

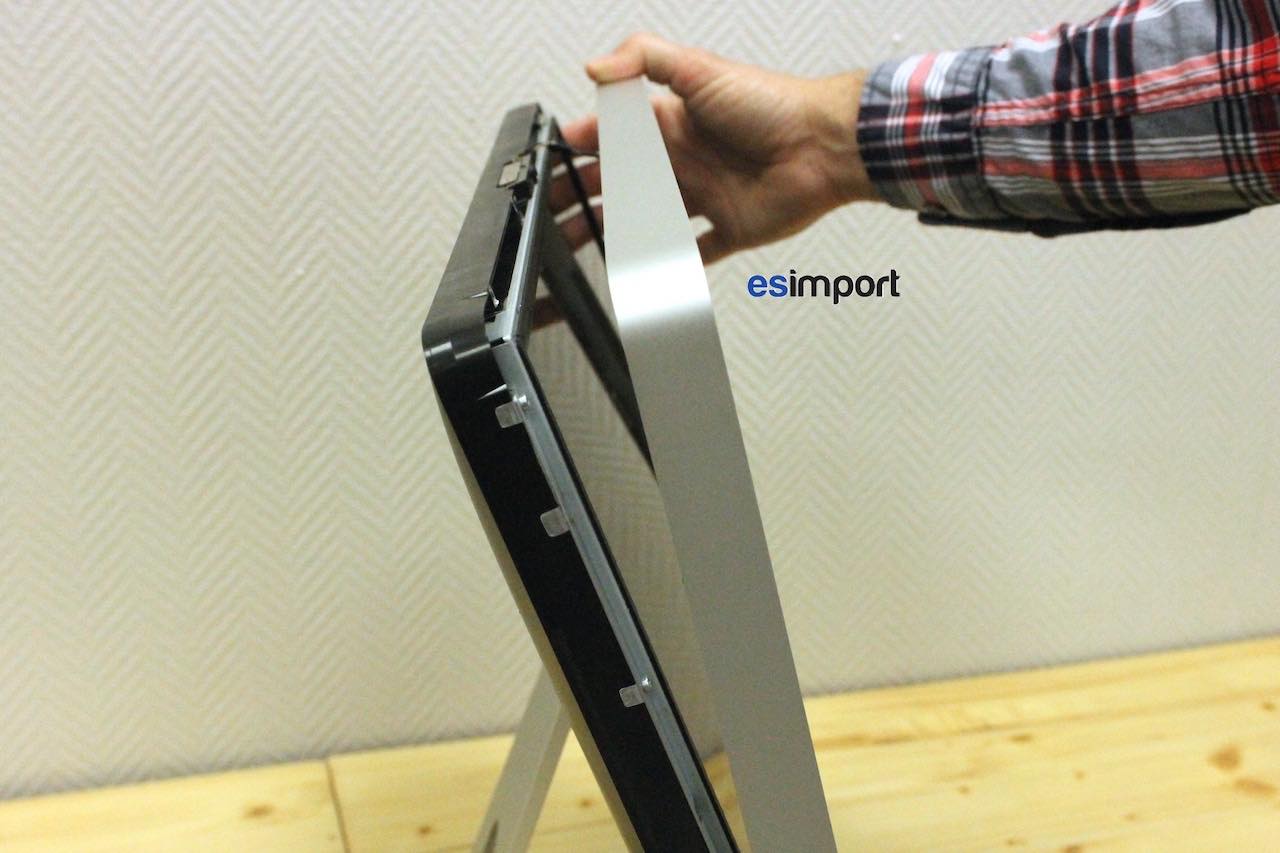

Avec vos pouces, poussez sur les 2 bords du haut du cadre afin de le dégager du châssis du Mac:

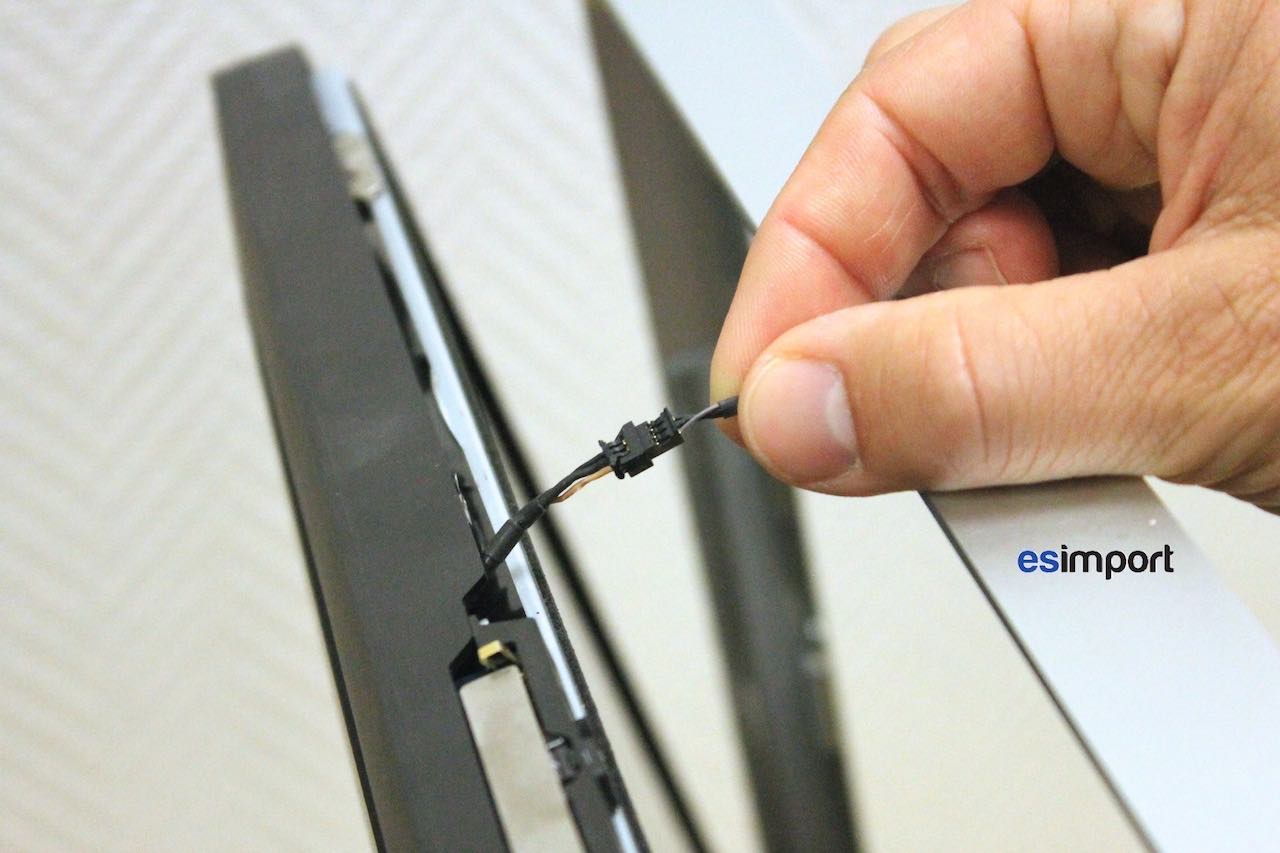

Déconnecter le câble de la caméra.  Le cadre en aluminium peut désormais être entièrement retiré:

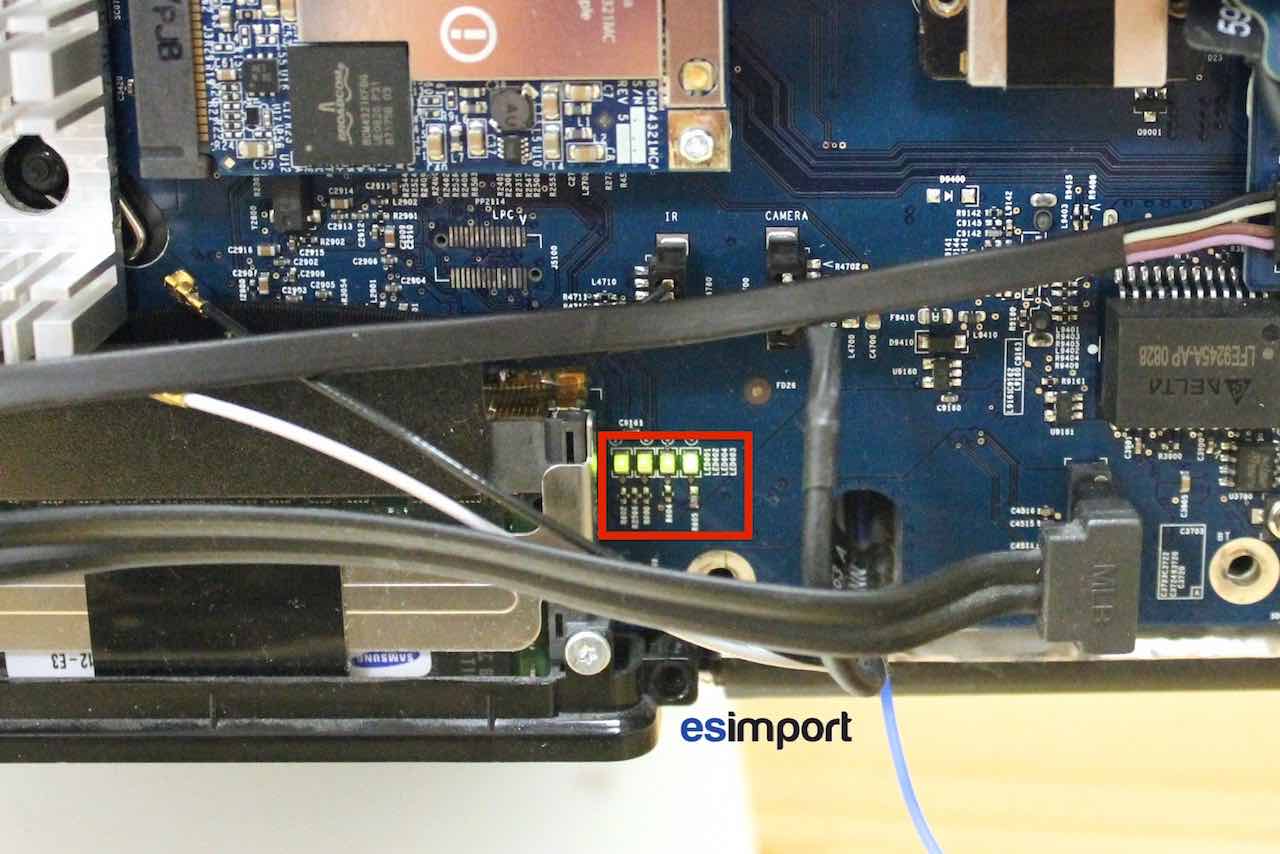

Vous avez maintenant accès aux LEDs. Celles-ci se trouvent à droite de l’emplacement de la RAM.

Signification des LEDs sur la carte-mère de l’iMac A1225 2008

LED N°1

Elle indique que l’iMac est branché sur un courant continu et que la carte-mère est sous tension. Cette LED est allumée même si l’iMac est éteint, ce qui permet le démarrage lorsque l’interrupteur est actionné. Elle sera éteinte si le câble d’alimentation est débranché.

LED N° 2

Elle indique que la carte-mère de l’iMac a démarré, et qu’il n’y a pas de dysfonctionnement au niveau de l’alimentation électrique. Sinon elle sera éteinte.

LED N° 3

Elle indique que la carte graphique communique bien avec la carte-mère. Si vous rencontrez un problème d’affichage sur votre iMac (par exemple des striures), regardez cette LED. Si ce voyant est éteint, cela signifie que la carte graphique est défectueuse.

LED N° 4

Elle indique que l’écran LCD communique bien avec la carte-mère et la carte graphique. Si cette LED est éteinte, il n’y aura pas d’affichage sur votre écran LCD, et celui-ci nécessite un remplacement.
