Changement de la dalle LCD sur iMac 24″ A1225

Ce tutoriel vous guidera pas à pas pour le changement de l'écran sur un iMac A1225

Outils nécessaires :

Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

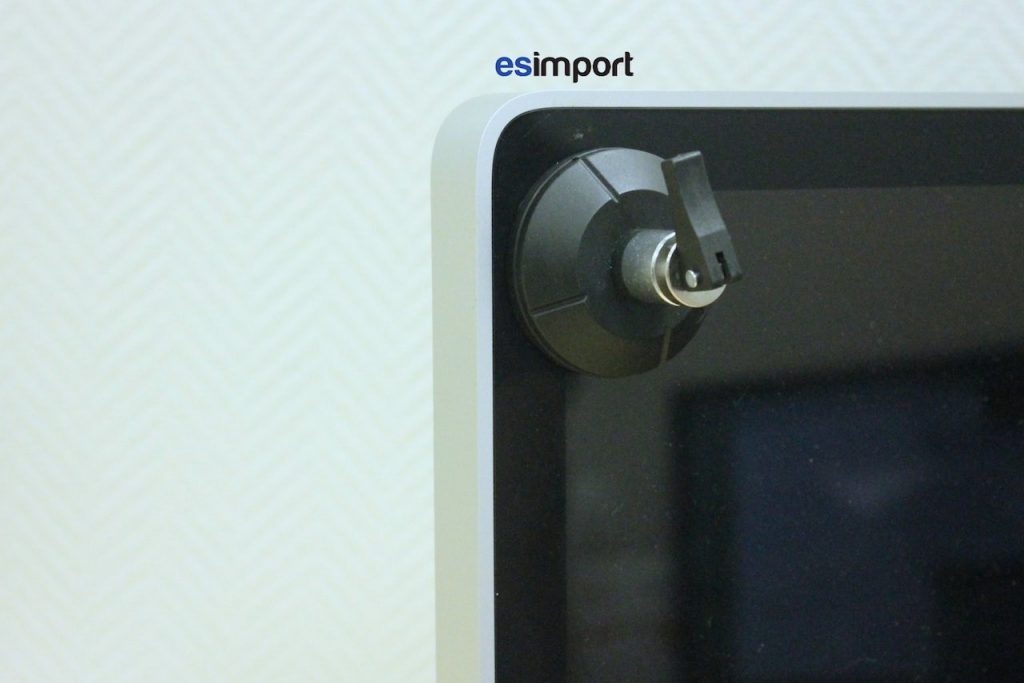

Déposer en premier lieu deux ventouses sur les coins supérieurs de la vitre de l’iMac :

écran lcd imac 24 pouces

Un écran LCD maintenu sur l'iMac 24" de façon magnétique

Tirer délicatement la vitre en la faisant pivoter. Cette dernière est simplement posée de manière magnétique sur le châssis de l’iMac. Entreposer la vitre en lieu sûr, protégée dans un endroit propre :

écran lcd imac 24 pouces

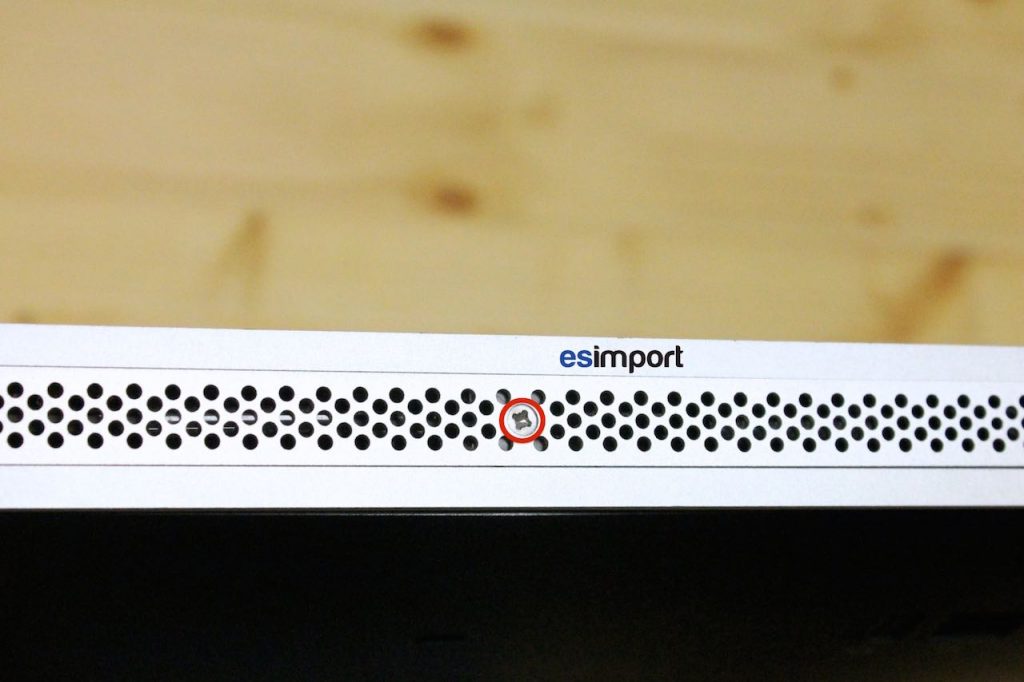

Dévisser maintenant la vis de la grille sous l’iMac avec le tournevis plat ou un gros tournevis cruciforme. Retirer cette trappe libérant ainsi l’accès aux barrettes de RAM  :

écran lcd imac 24 pouces


démontage de l'écran LCD

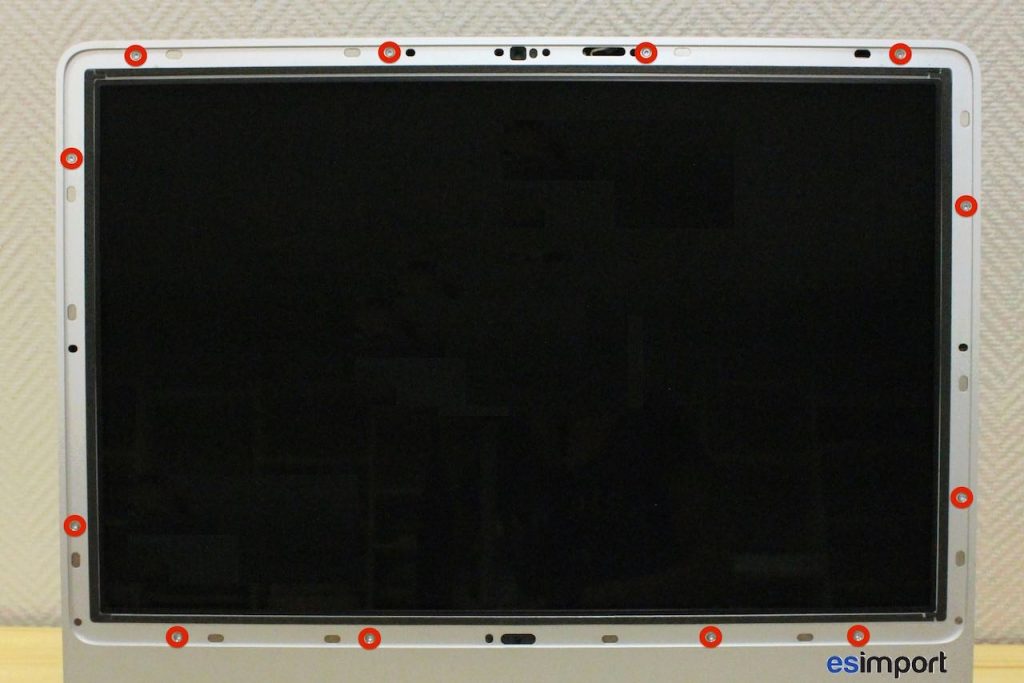

Retirer les 12 vis Torx qui maintiennent le cadre aluminium de l’écran :

écran lcd imac 24 pouces

Avec vos pouces, poussez sur les 2 bords du haut du cadre afin de le décoller du châssis de l'iMac:
écran lcd imac 24 pouces

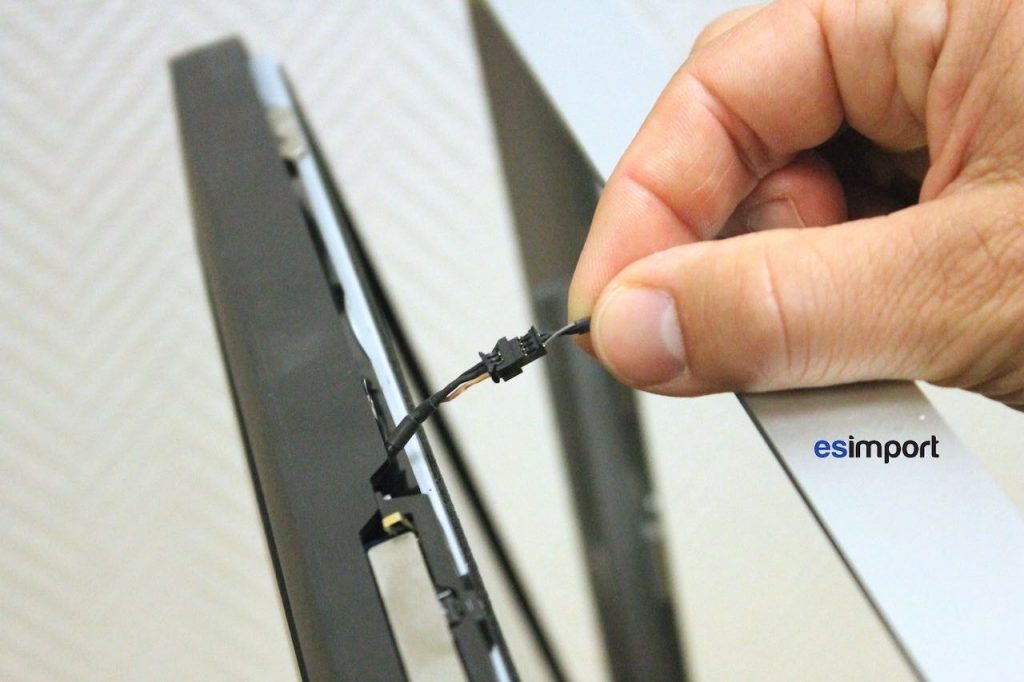

Déconnecter le câble de la caméra.  Le cadre en aluminium peut désormais être entièrement retiré:

écran lcd imac 24 pouces

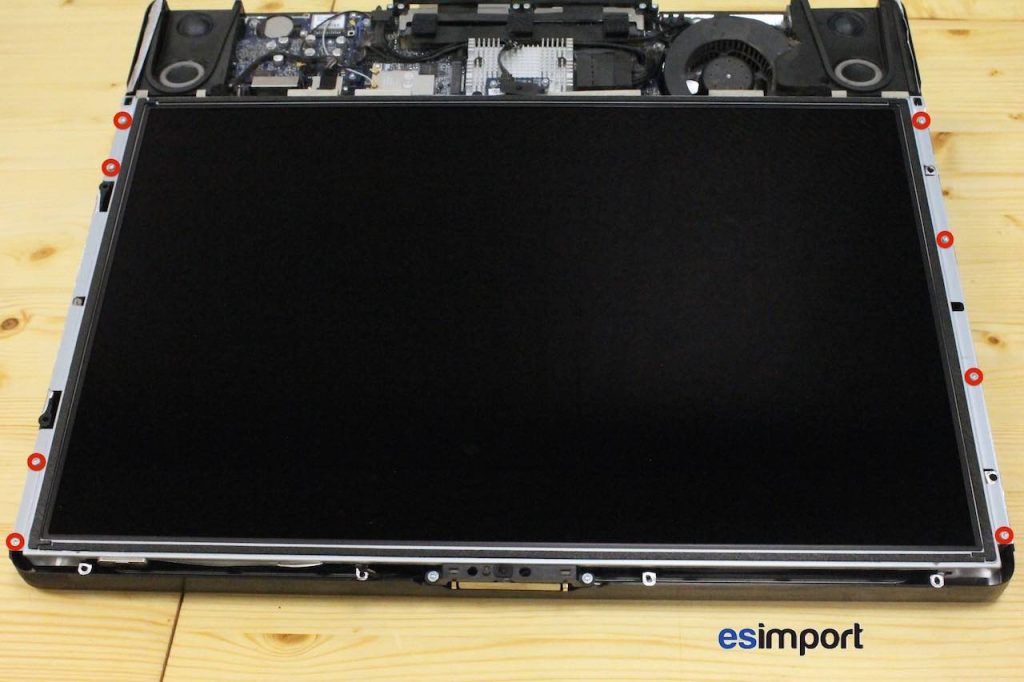

Coucher l’appareil sur la table et dévisser les 8 vis qui maintiennent l'écran LCD :

écran lcd imac 24 pouces

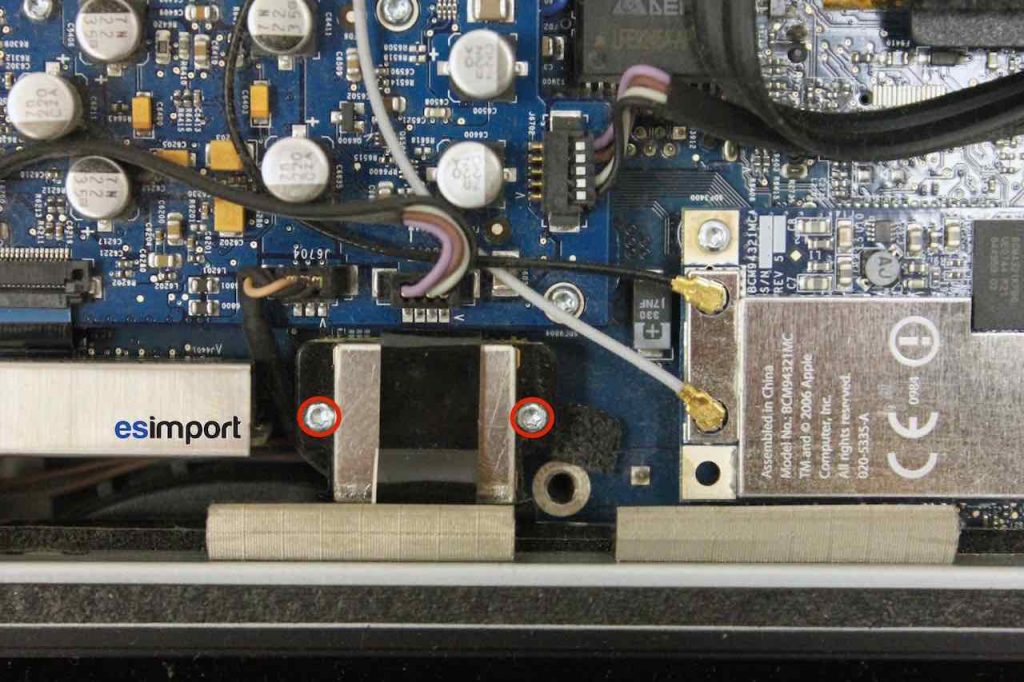

Avec le tournevis Torx 6, retirer les 2 vis du connecteur LVDS vidéo et le débrancher :

écran lcd imac 24 pouces

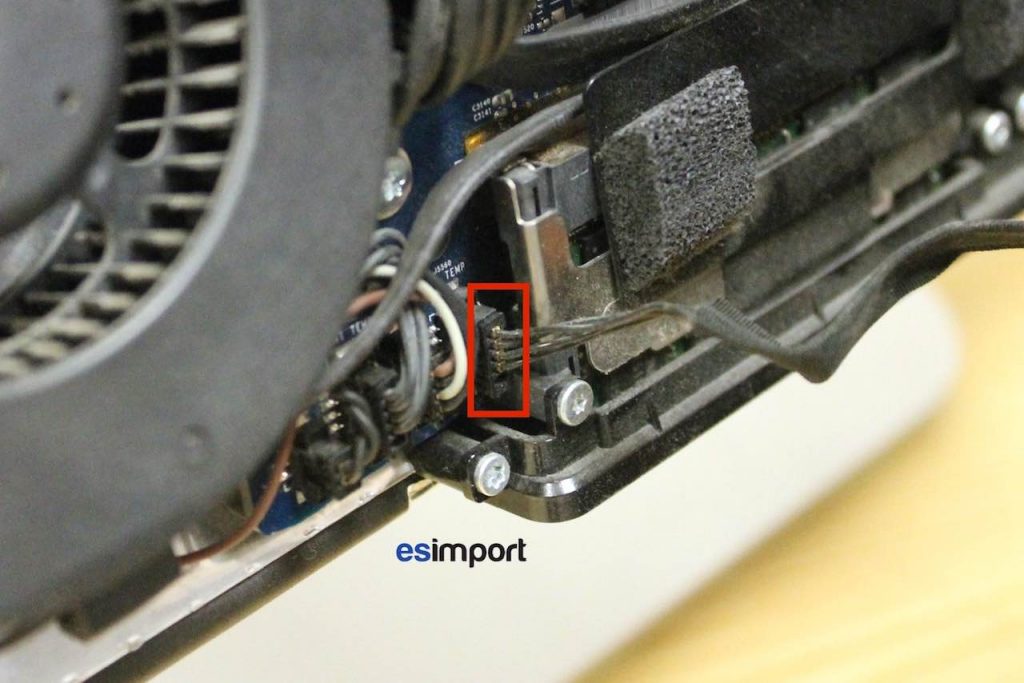

Déconnecter le câble de la sonde température de l’écran en s’aidant du spudger :

écran lcd imac 24 pouces

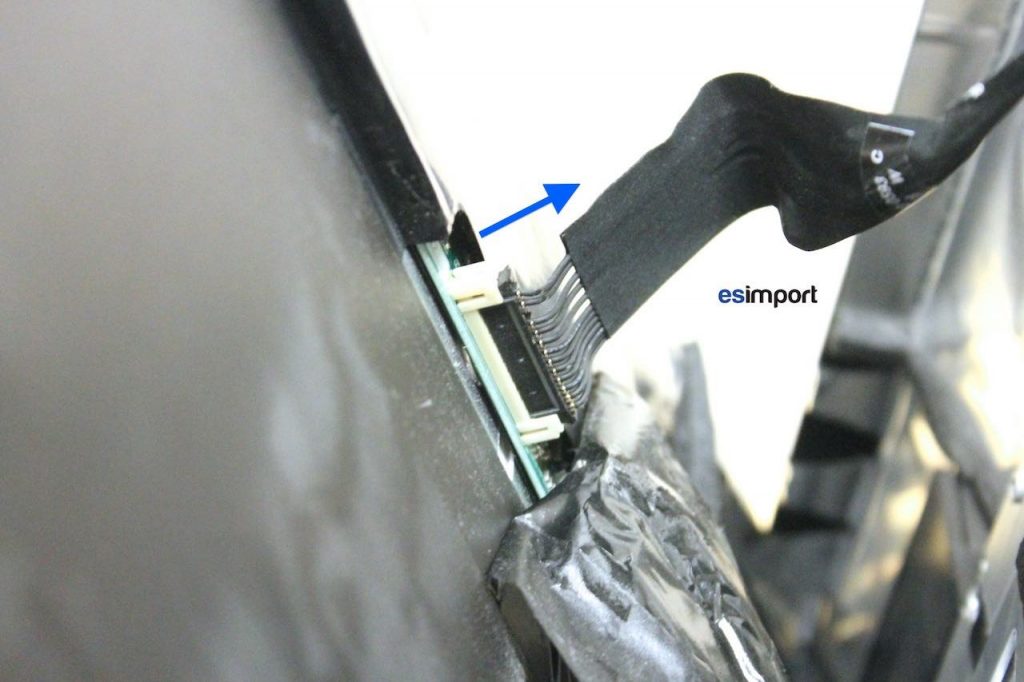

Dégager le scotch noir et déconnecter le câble de rétro-éclairage situé en dessous :

écran lcd imac 24 pouces

Déposer l'écran et la remplacer par la nouvelle. Reconnecter les câbles vidéo LVDS, de rétro éclairage et la sonde de température et effectuer un test en allumant l'iMac. Si tout fonctionne, le remontage s’effectue dans le sens chronologique inverse. Ne pas oublier de reconnecter la caméra avant de replacer le contour en aluminium.
