Démontage carte-mère sur iMac 24″ A1225

Ce tutoriel vous guidera pas à pas pour le démontage de la carte-mère sur un iMac A1225 de 2008.

Le démontage de l’écran d’un iMac n’offre pas encore l’accès au processeur ni à la carte graphique qui se trouvent à l’arrière de celle-ci. Pour tout changement de ces composants essentiels, le démontage de la carte-mère est indispensable.

Avant de suivre ce tutoriel, vous devez d’abord suivre celui sur le démontage de l'écran LCD.

Outils nécessaires :

Pièce nécessaire:

Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

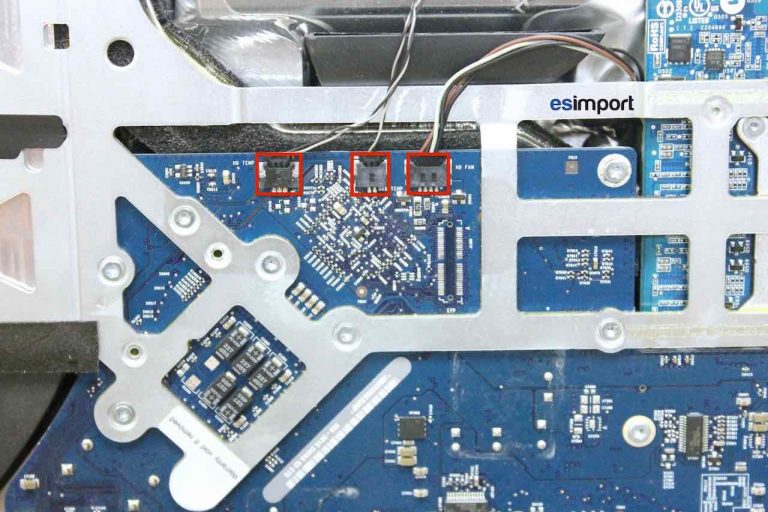

Déconnecter les sondes de température du disque dur et du lecteur optique ainsi que le ventilateur du disque dur avec le spudger pour ne pas les endommager :

CARTE MERE IMAC 24 POUCES 2008

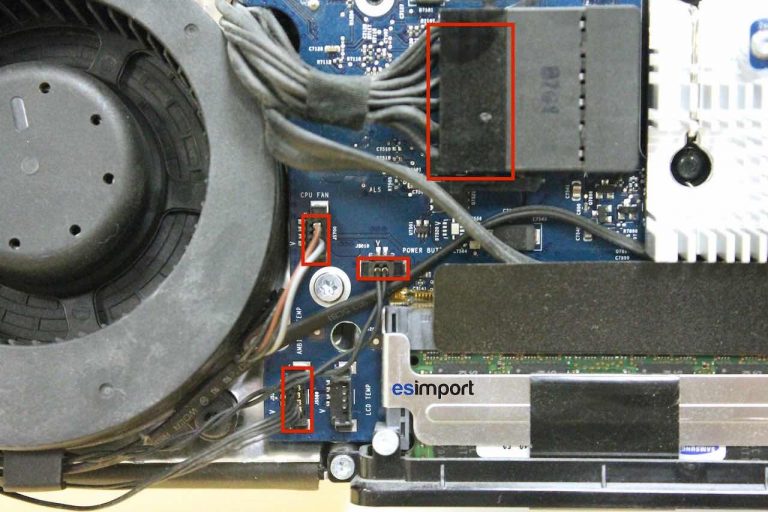

Débrancher la sonde de température ambiante, le câble du ventilateur du processeur et du bouton power. Déconnecter aussi le câble de l’alimentation en écartant les pattes de sécurité latérales avant de le dégager :

CARTE MERE IMAC 24 POUCES 2008

Dévisser maintenant les 2 vis qui retiennent le connecteur du lecteur optique avec le tournevis torx 6 et le dégager. Puis débrancher le ventilateur du lecteur optique, les haut-parleurs gauche et droite et le microphone :

CARTE MERE IMAC 24 POUCES 2008

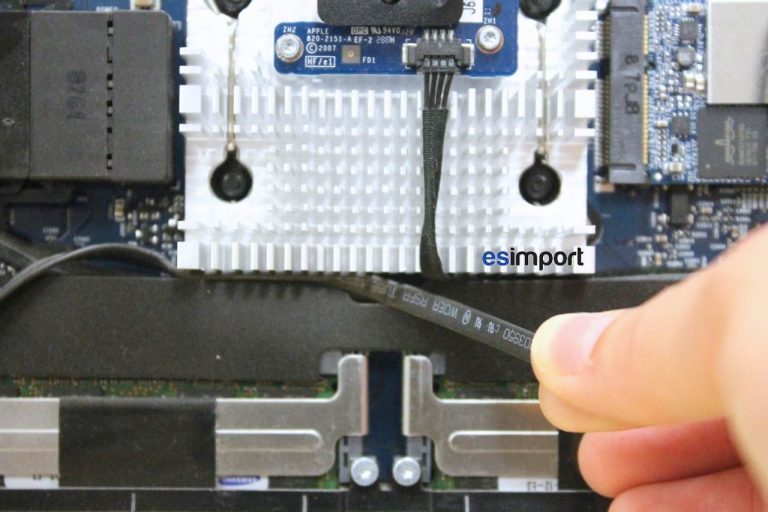

Dégager le câble du haut-parleur gauche logé sous le cache noir :

CARTE MERE IMAC 24 POUCES 2008

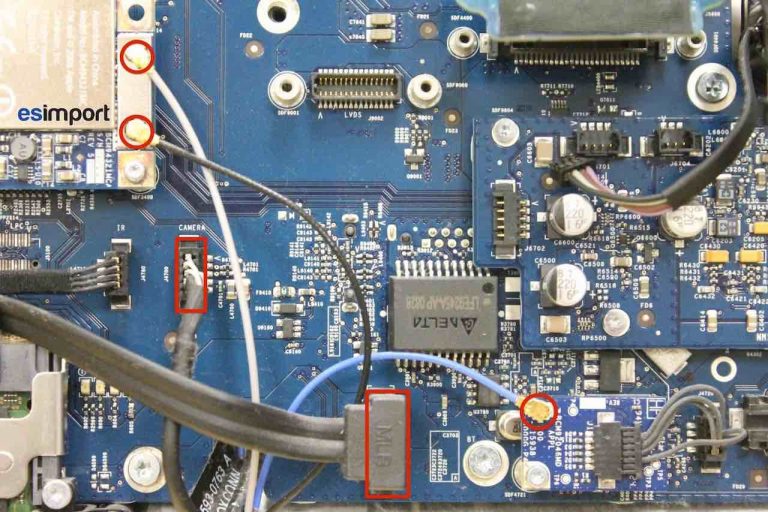

Déconnecter les 2 antennes wifi, l’antenne BlueTooth, la caméra et le câble du disque dur de l'iMac:

CARTE MERE IMAC 24 POUCES 2008

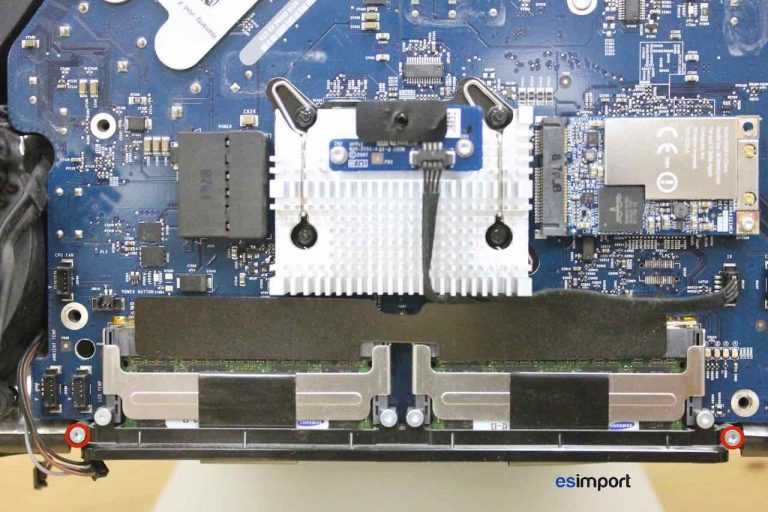

Dévisser les 2 vis du berceau de la RAM qui maintiennent la partie basse de la carte-mère :

CARTE MERE IMAC 24 POUCES 2008

Démontage de la carte-mère sur un iMac A1225

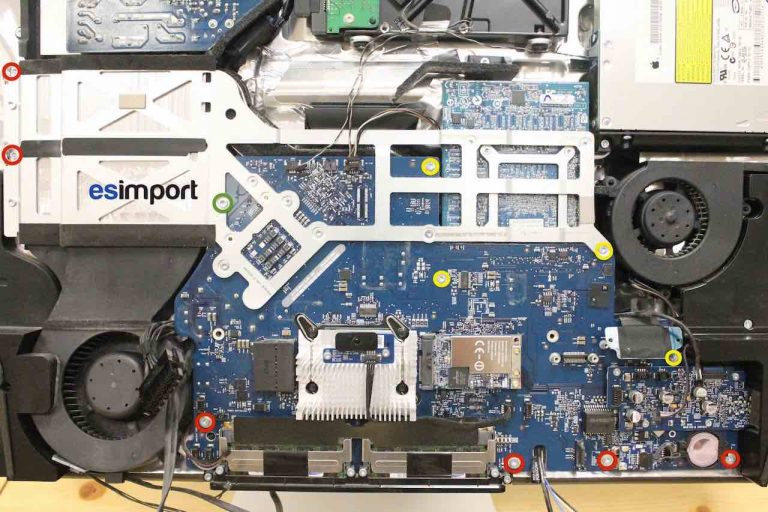

Retirer les 11 vis qui fixent la carte-mère de l'iMac au chassis. Noter les 3 tailles différentes de vis, ceci facilitera d’autant le remontage :

CARTE MERE IMAC 24 POUCES 2008

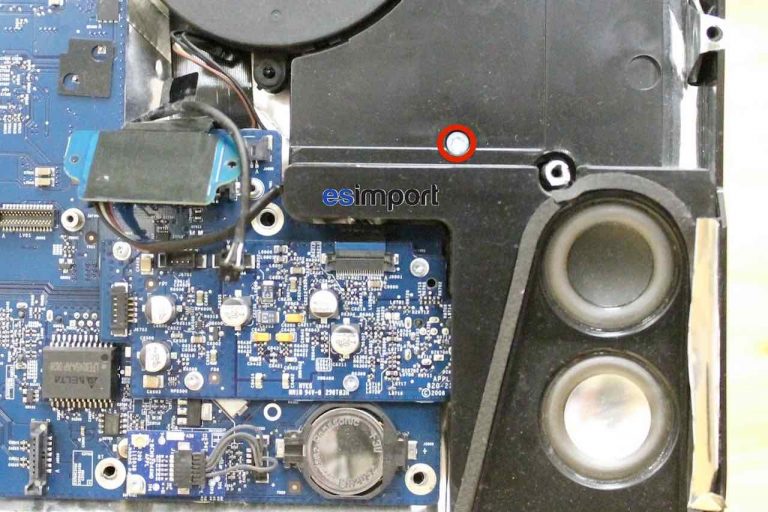

Enfin, retirer la vis du haut-parleur droit et enlever le bloc :

CARTE MERE IMAC 24 POUCES 2008

La carte-mère peut à présent être retirée du châssis de l'iMac et offre l’accès au processeur et à la carte graphique qui se situent derrière.

Suivez nos tutoriels pour changer votre processeur ou changer la carte graphique de l'iMac
