Changement de l'écran LCD sur un iMac 20 pouces

Ce tutoriel vous guidera pas à pas pour le changement de la dalle LCD sur un iMac A1224 20" de 2007.

Outils nécessaires :

Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

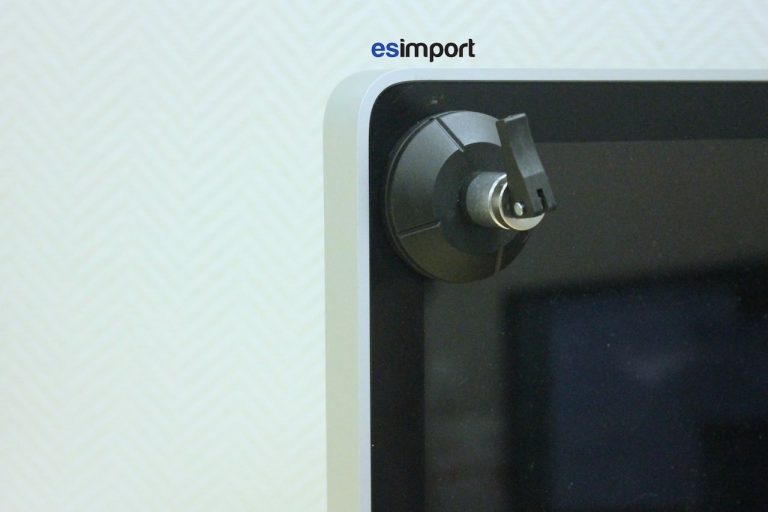

En premier lieu, poser deux ventouses sur les coins supérieurs de la vitre de l’iMac :

changer écran LCD iMac 20

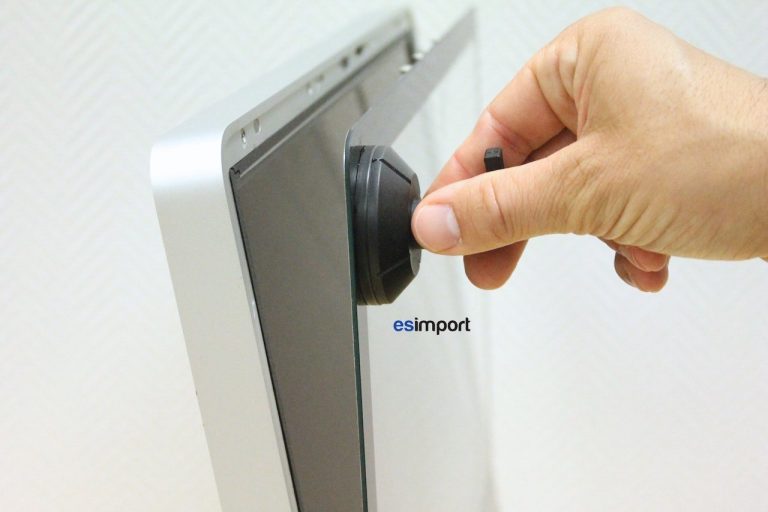

Tirer ensuite délicatement la vitre en la faisant pivoter. Cette dernière est simplement posée de manière magnétique sur le châssis de l’iMac. Entreposer la vitre en lieu sûr, protégée de la poussière :

changer écran LCD iMac 20

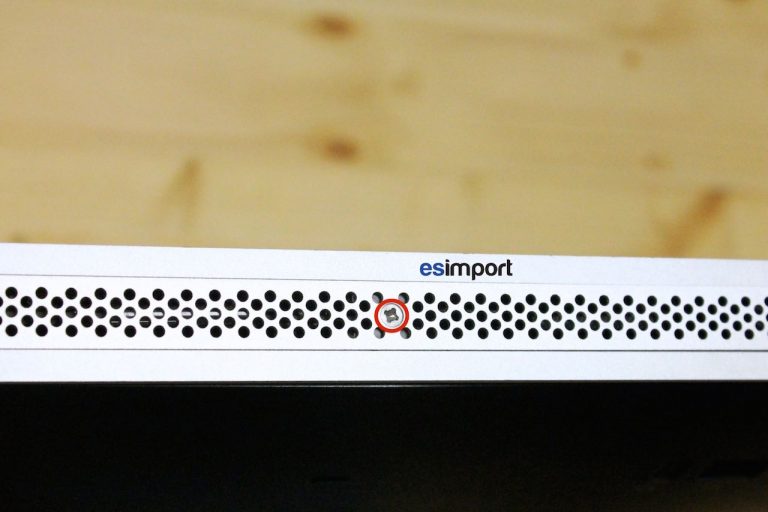

Dévisser maintenant la vis de la grille sous l’iMac avec le tournevis plat ou un gros cruciforme. Retirer cette trappe qui facilite l’accès aux barrettes de RAM  :

changer écran LCD iMac 20

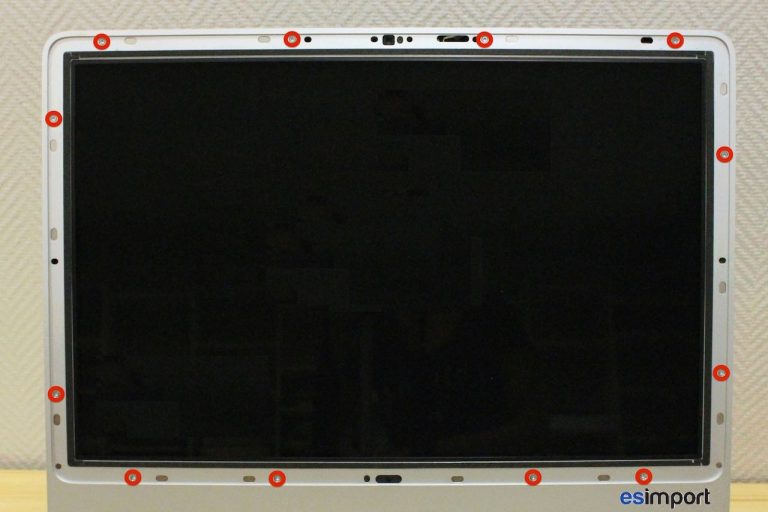

Retirer les 12 vis Torx qui maintiennent le cadre aluminium de l’écran :

changer écran LCD iMac 20

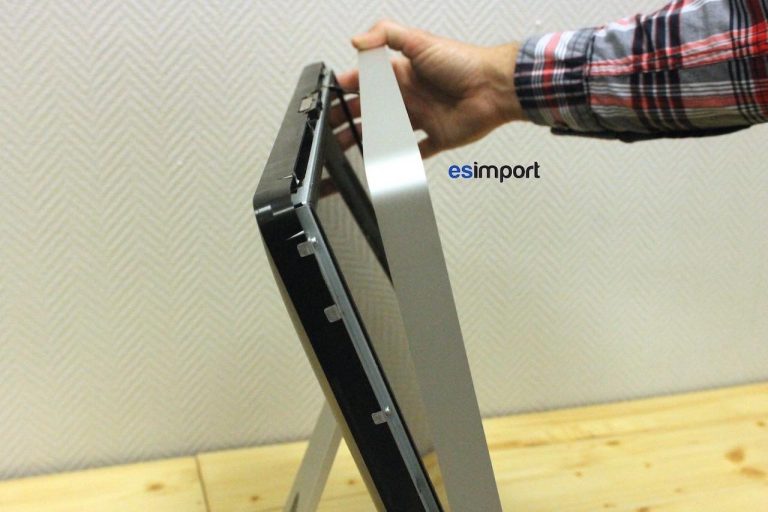

Avec vos pouces, poussez sur les 2 bords du haut du cadre afin de le décoller du châssis de l'iMac:

changer écran LCD iMac 20

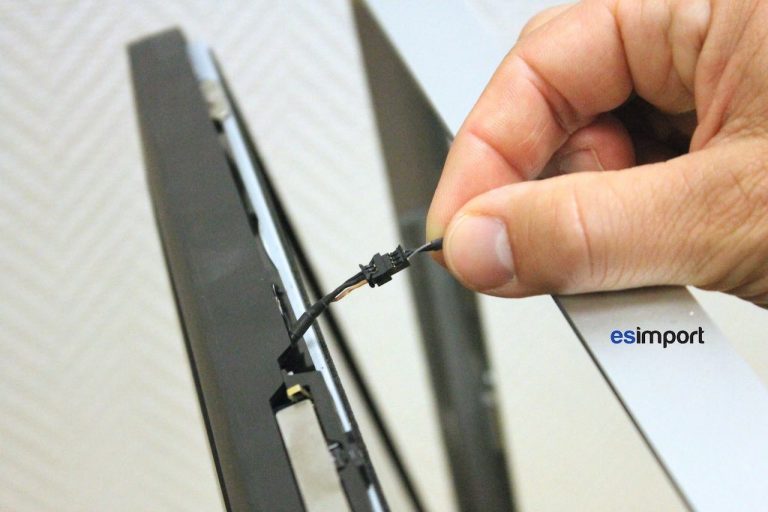

Déconnecter le câble de la caméra.  Le cadre en aluminium peut désormais être entièrement retiré:

changer écran LCD iMac 20

Un écran LCD vissé sur le châssis de l'iMac 24"

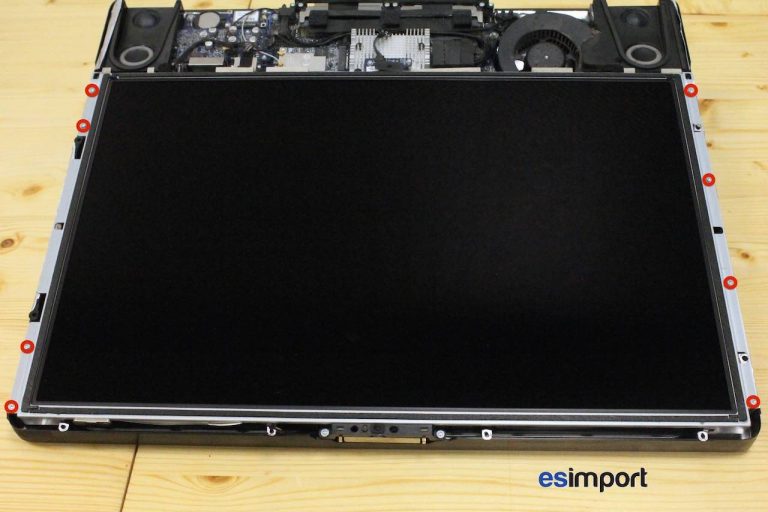

Coucher l’appareil sur la table et dévisser les 8 vis qui maintiennent la dalle LCD :

changer écran LCD iMac 20

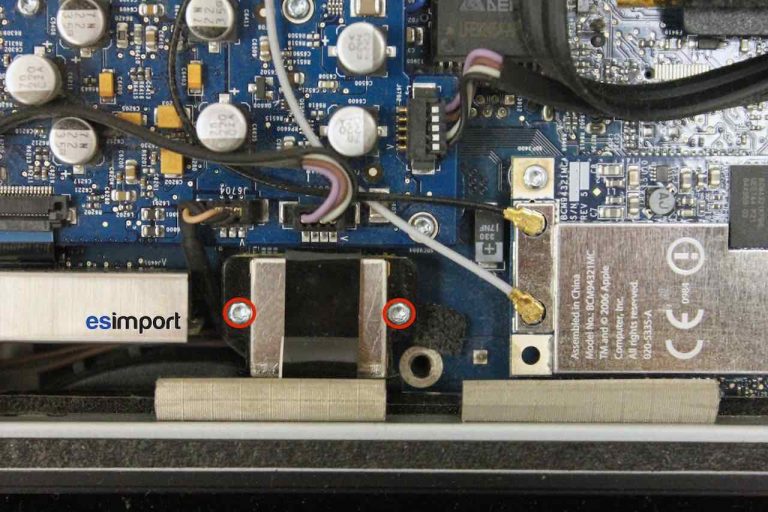

Avec le tournevis Torx 6, retirer les 2 vis du connecteur LVDS vidéo et le débrancher :

changer écran LCD iMac 20

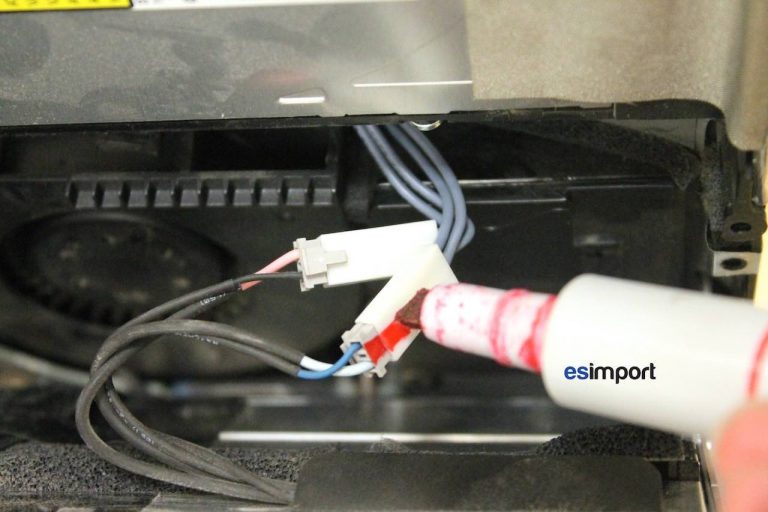

Basculer à nouveau l’iMac en position verticale et entrebâiller l’écran pour avoir accès aux câbles qui se trouvent derrière. Débrancher maintenant les 2 câbles du rétro-éclairage en bas de l’écran en notant l’ordre avec un marqueur afin de différencier les connecteurs, ceci sera utile pour le remontage:

changer écran LCD iMac 20

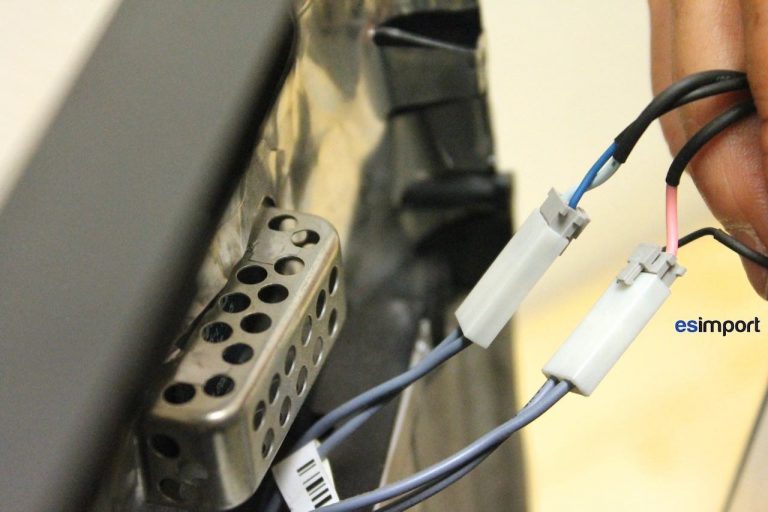

Opérer de même pour les câbles situés sur la partie supérieure en les marquant également:

ECRAN IMAC 20

Déconnecter le câble de la sonde température de l’écran en s’aidant d’un spudger:

ECRAN IMAC 20

Récupération des éléments à monter sur le nouvel écran

Les dalles LCD étant souvent vendues nues, nous allons à présent récupérer les éléments à apposer sur la dalle neuve.

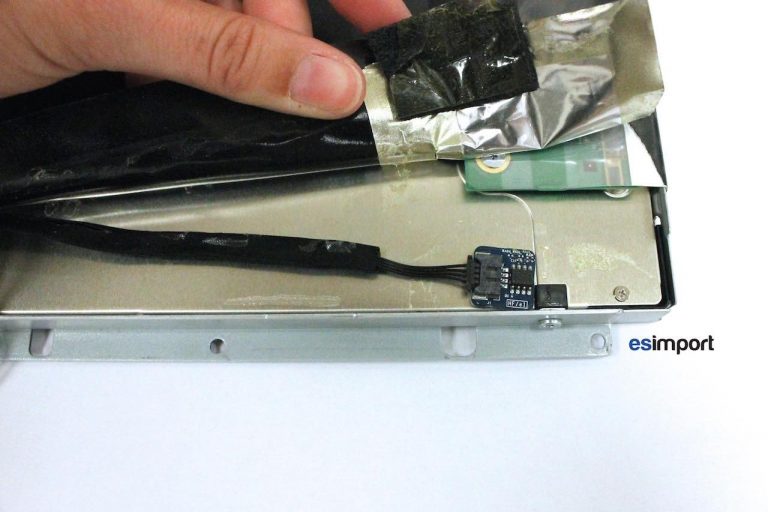

Récupérer la sonde de température collée sur l’écran en haut à droite. Utiliser un décapeur thermique si la pièce résiste:

ECRAN IMAC 20

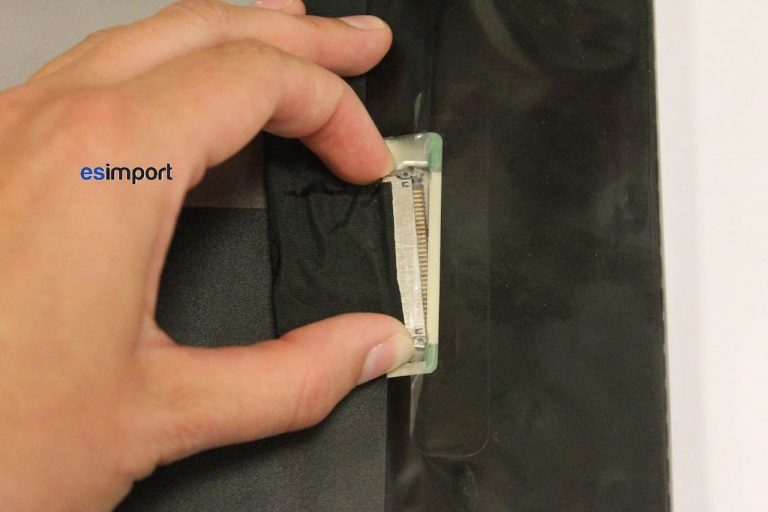

Puis récupérer le câble vidéo. Pincer les 2 broches et le tirer vers le bas :

ECRAN IMAC 20

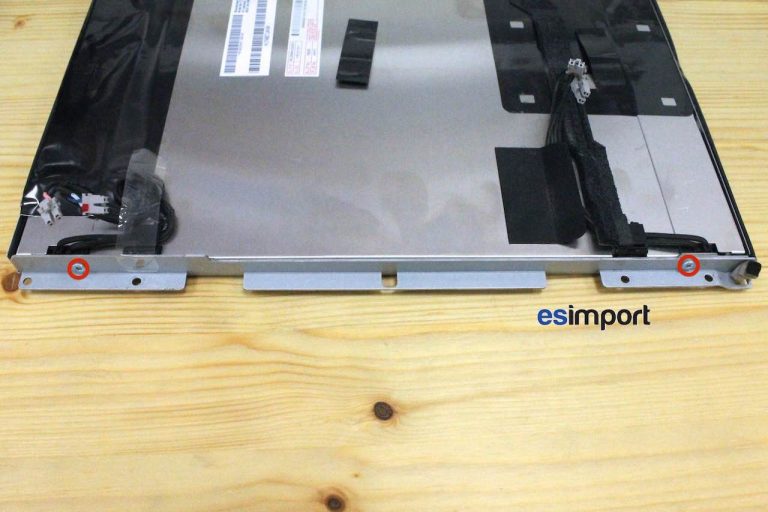

Enfin, récupérer les 2 barres latérales en métal qui sont fixées sur l’écran en dévissant les 2 vis de chaque côté :

ECRAN IMAC 20

L’étape du démontage est maintenant terminée.

Pour finir, recoller la sonde de température sur le nouvel écran, revisser les deux barres latérales constituant le berceau sur les 2 côtés et reconnecter le câble vidéo. Tester le nouvel écran en reconnectant les câbles sur la carte mère et allumer l’ordinateur. Si tout fonctionne, achever le montage en suivant bien le sens chronologique inverse.
