Changement de l’écran sur iMac 27 2009 A1312

Ce tutoriel vous guidera pas à pas pour changer l’écran LCD d'un iMac 27 A1312

Outils nécessaires :

Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

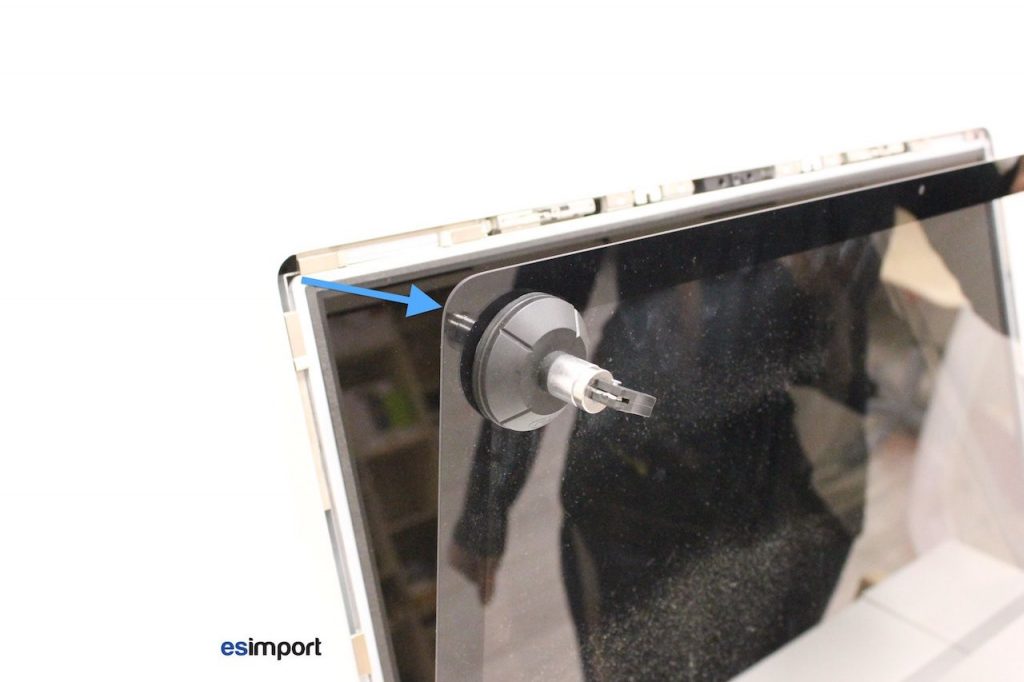

En premier lieu, posez 2 ventouses pro, puis tirez légèrement vers vous. La vitre de l'iMac devrait venir toute seule :

ECRAN LCD IMAC 27

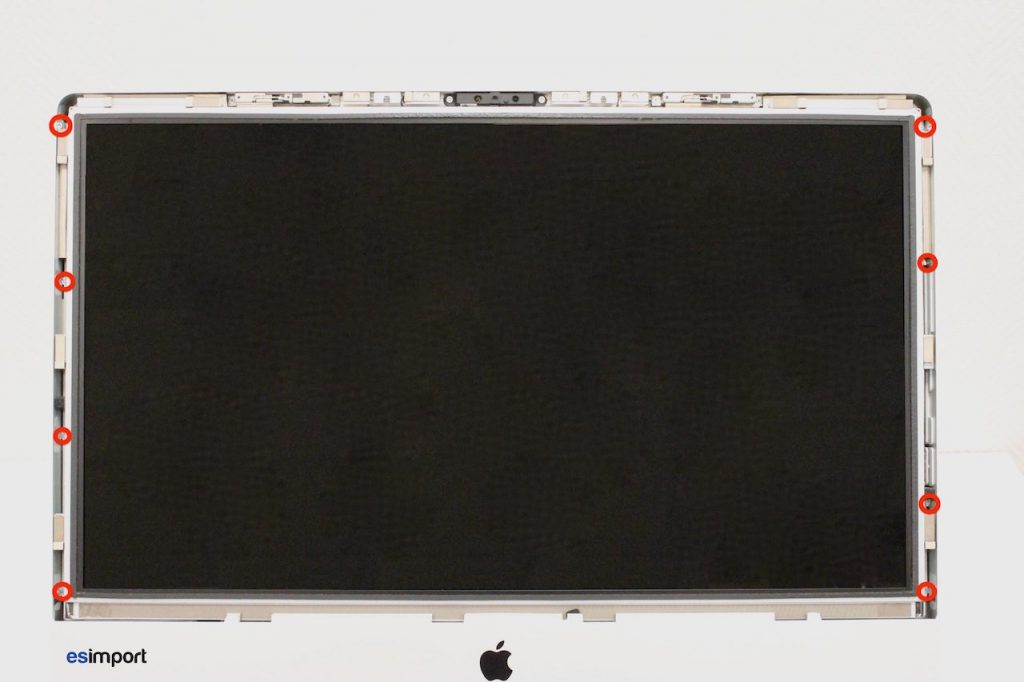

Retirez à présent les 8 vis de l’écran LCD 27 avec le tournevis torx 9 :

ECRAN LCD IMAC 27


Démontage de l’écran iMac 27 2009

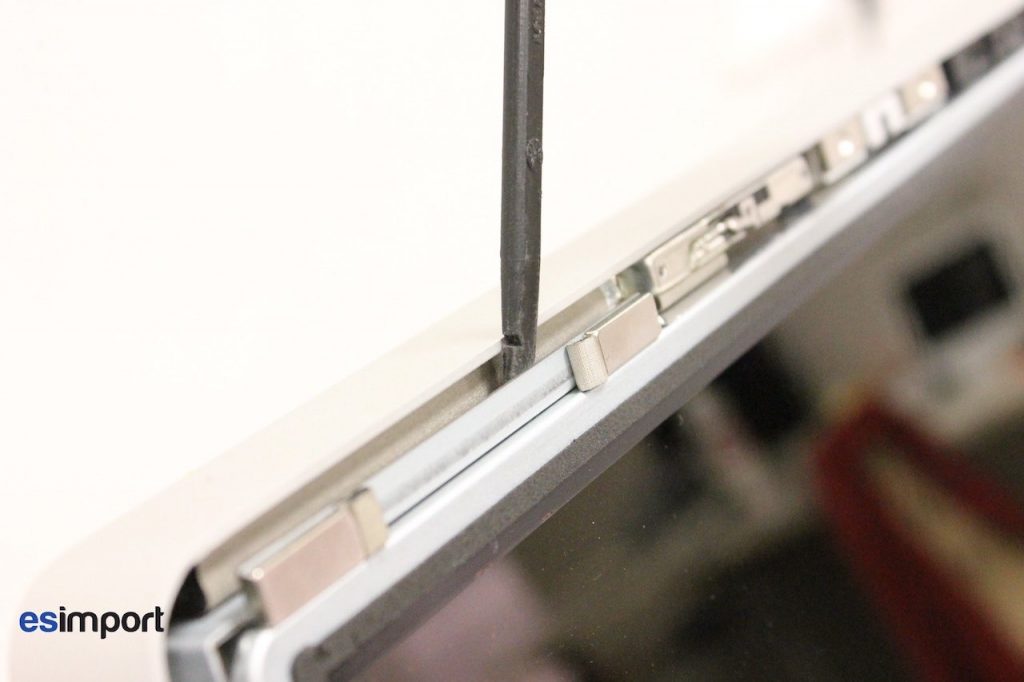

Les 8 vis étant déposées, l’écran LCD peut être entrebâillé en glissant le spudger et en faisant légèrement levier. Attention, l’ensemble écran de l'iMac est très lourd, et peut arracher toutes les connectiques (il est plus facile d’effectuer cette manipulation à deux) :

ECRAN LCD IMAC 27

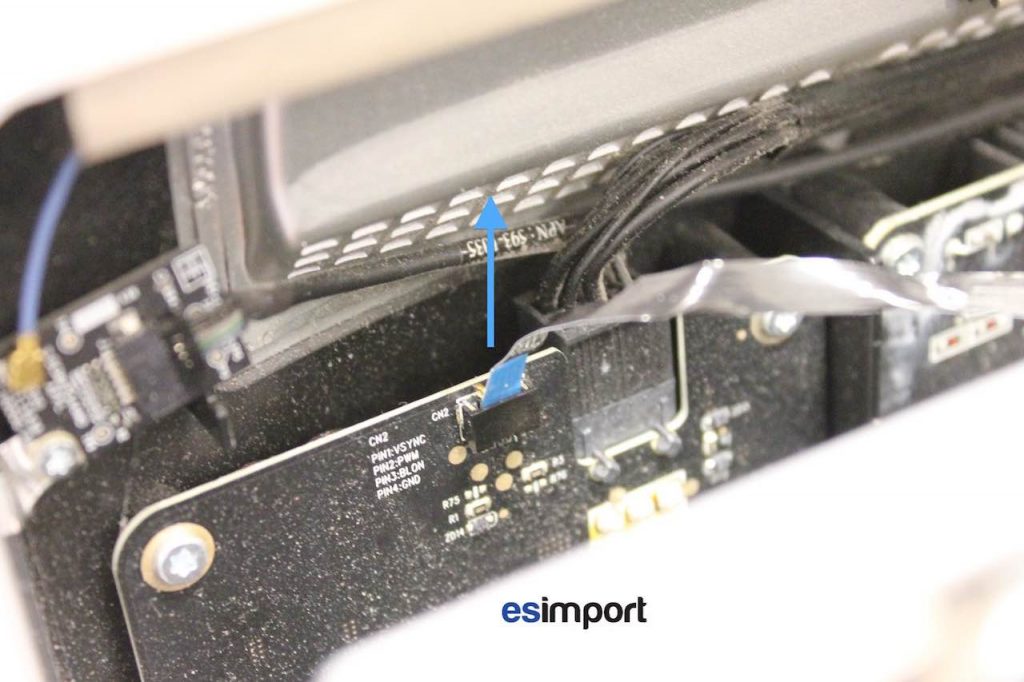

Dans un premier temps, débranchez le câble SYNC du bloc d'alimentation de l'iMac 27 (attention à ne pas l’endommager au cours du remontage ultérieur, ce câble est très fragile):

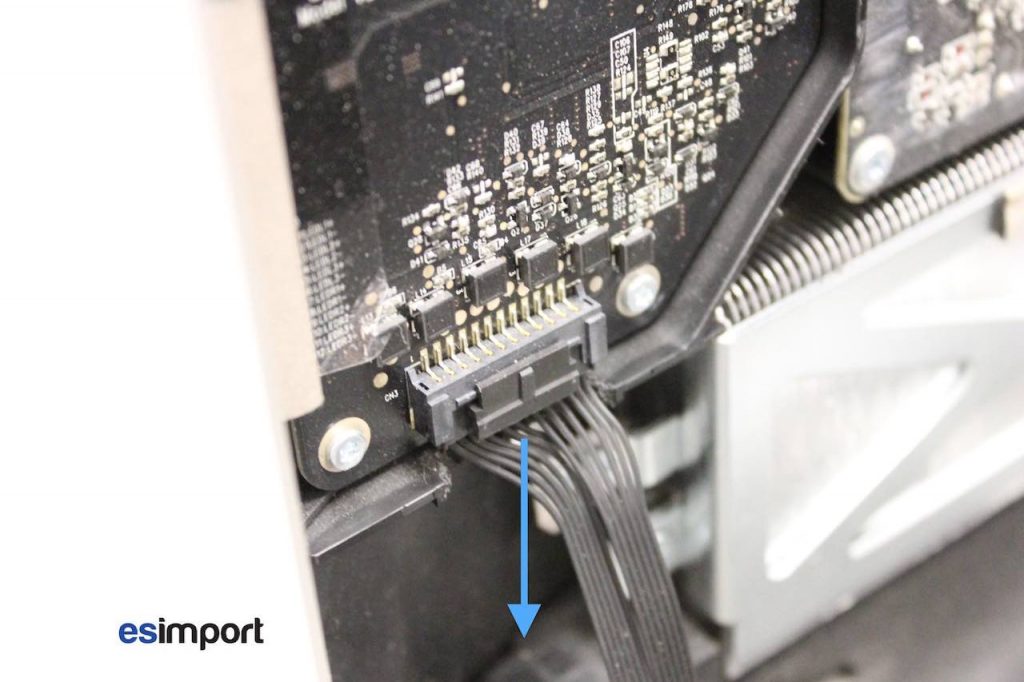

Déconnectez ensuite le connecteur alimentant le rétro-éclairage de l’écran :

6-DECONNECTER-CABLE-RETRO-ECLAIRAGE-1024

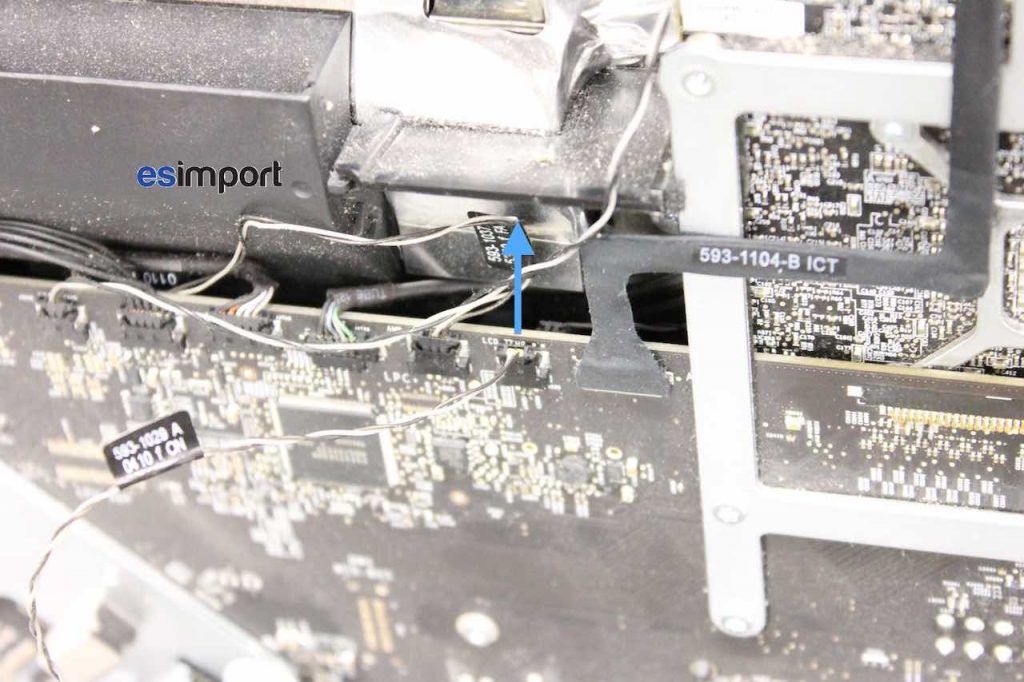

Puis retirez la sonde de température de l’écran LCD :

7-DECONNECTER-SONDE-TEMPERATURE-LCD--102

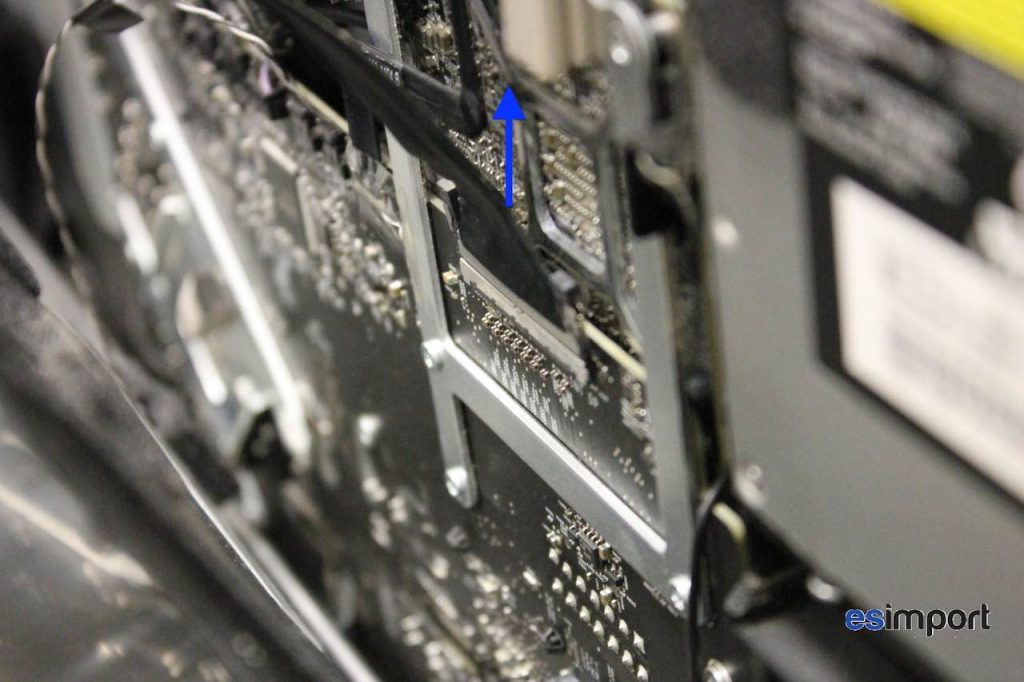

Enfin, déconnectez le câble principal LVDS sur la carte-mère. Pour ce faire, appuyez sur les 2 leviers latéraux du connecteur :


L’écran peut désormais être retiré du châssis de l'iMac 27 pouces.

Les écrans LCD neufs sont souvent vendues sans les cornières qui les fixent au chassis. Il faut donc les récupérer en les décollant et les dévissant à partir de l’ancienne dalle. De plus, il vous faudra récupérer le câble LVDS, la sonde de température et le cable V-sync.

Pour finir, le remontage s’effectue dans le sens chronologique inverse.
