Démontage de la carte-mère sur iMac 27 2010

Ce tutoriel vous guidera pas à pas pour démonter la carte-mère sur un iMac 27 pouces A1312 2010.

Démontage préalable

Avant de suivre ce présent tutoriel, vous devez d’abord suivre celui sur le démontage de l’écran LCD sur iMac 27″ A1312

Outils nécessaires :

Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

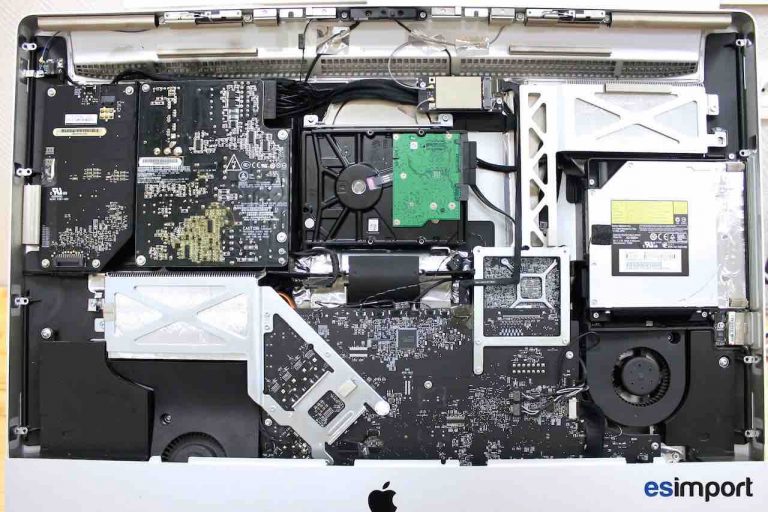

Après avoir retiré l'écran LCD, l’iMac devrait être dans cet état :

00-ECRAN-DEMONTE-IMAC-27-POUCES-A1312-MI

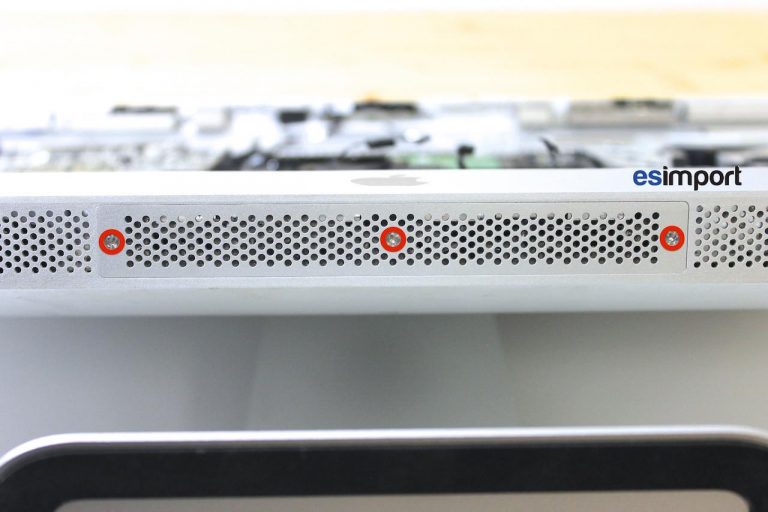

Placer l’iMac en position horizontale, puis à l’aide du tournevis cruciforme, dévisser les 3 vis de la trappe qui permet l’accès aux barrettes de RAM. Ces vis ne peuvent pas être retirées entièrement :

01-RETIRER-TRAPPE-RAM-3-VIS-CRUCIFORMES-

Retirer les barrettes RAM en tirant sur les bandeaux noirs prévus à cet effet.

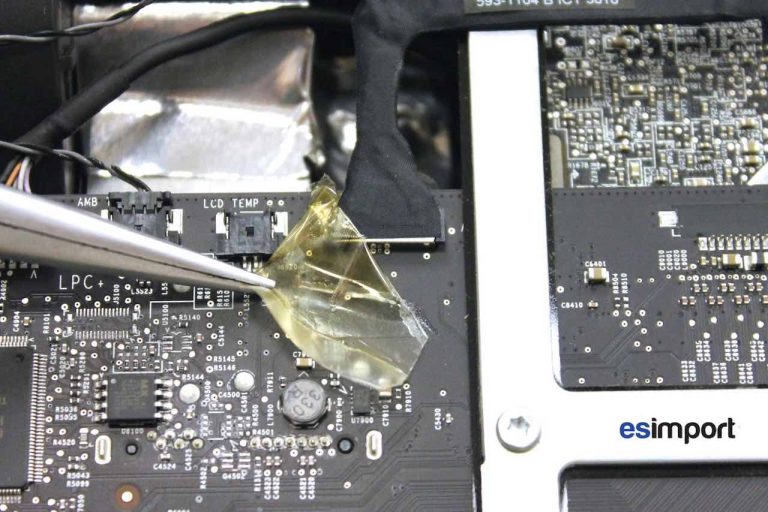

Positionner à nouveau l’iMac en situation verticale. A l’aide de la pince, retirer l’adhésif qui sécurise la connexion du câble Airport sur la carte-mère:

02-RETIRER-ADHESIF-CONNECTEUR-AIRPORT-IM

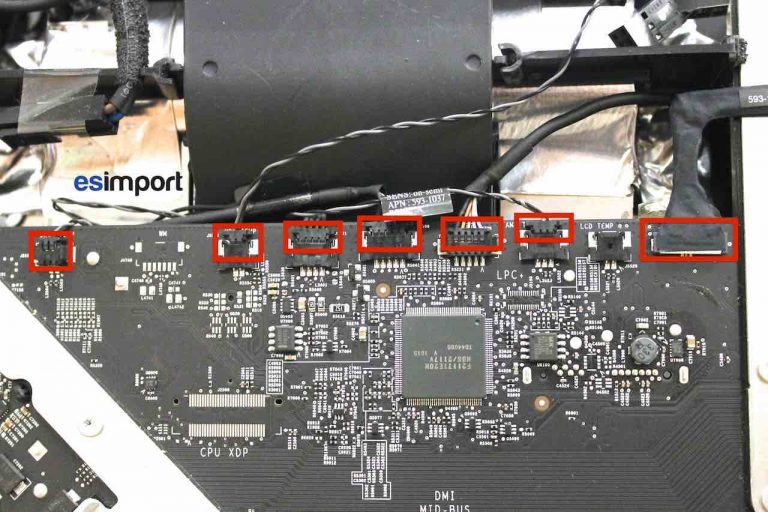

Déconnecter les 7 connecteurs situés sur le haut de la carte-mère, à savoir la sonde de température du châssis, celle du disque dur et son ventilateur, la caméra, la carte bluetooth, la sonde de température ambiante ainsi que le câble Airport du WiFi. La sonde de température du châssis ou « Skin temp » est placée sur le haut de l’imac et directement collée à l’aluminium. Elle renseigne la carte-mère de la température matérielle du châssis de l’appareil qui diffère de la température de l’air ambiant « Amb temp » située en bas à gauche à coté des grilles d’aération.

Utiliser le spudger afin de ne pas les endommager et pousser alternativement chaque bord pour dégager le connecteur par le haut :

03-DECONNECTER-7-CONNECTEURS-CARTE-MERE-

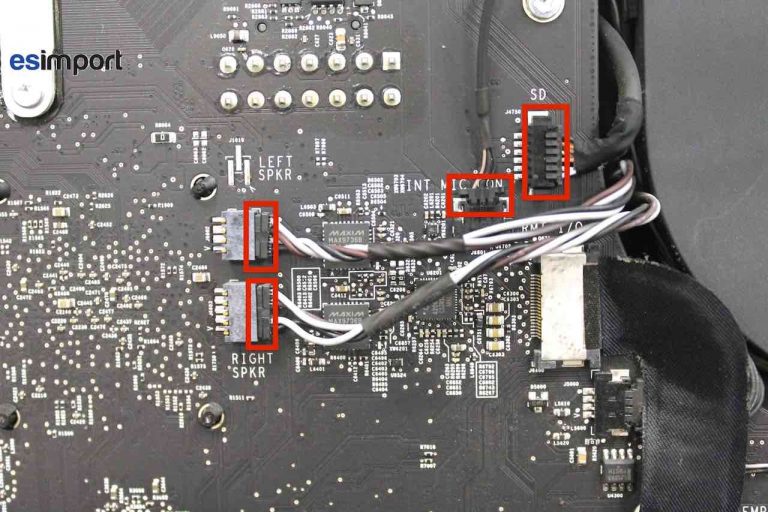

Opérer de la même façon pour les connecteurs des haut-parleurs droit et gauche, du microphone et du lecteur de carte SD :

04-DECONNECTER-HP-MICRO-LECTEUR-CARTE-SD

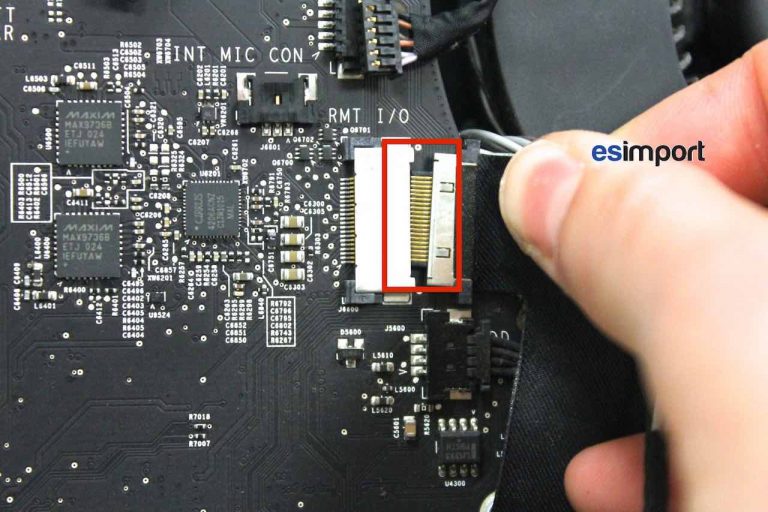

Enfin, déconnecter le câble d’entrée/sortie audio en le tirant par la droite :

05-DECONNECTER-LE-CABLE-AUDIO-IMAC-27-PO

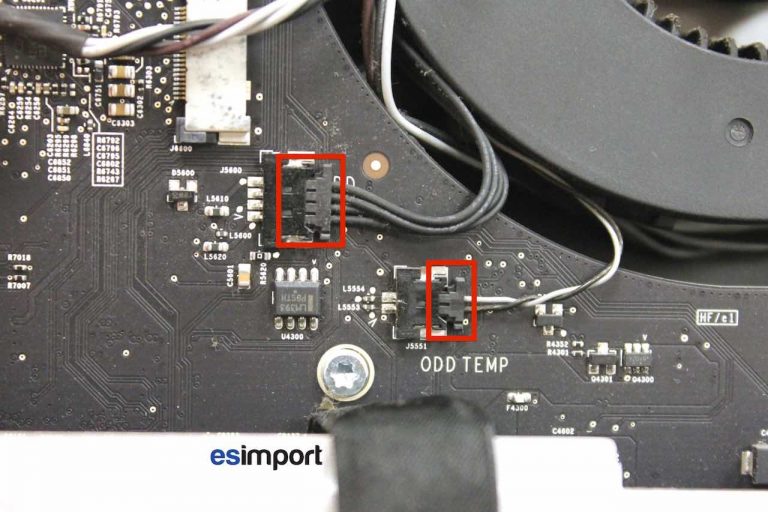

Déconnecter la sonde de température du lecteur optique ainsi que son ventilateur :

06-DECONNECTER-CABLES-VENTILATEURS-IMAC-

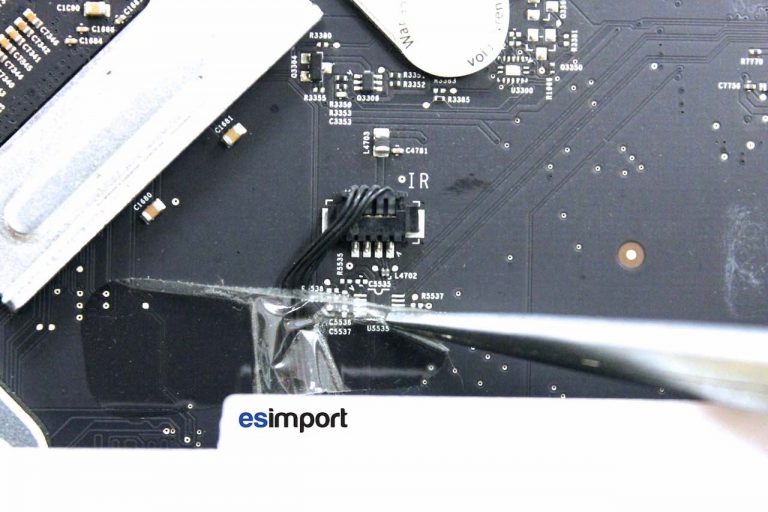

Avec la pince, retirer l’adhésif qui maintient le câble de la carte infrarouge puis le déconnecter de la carte-mère de l'iMac :

07-DECOLLER-ADHESIF-CARTE-INFRAROUGE-IMA

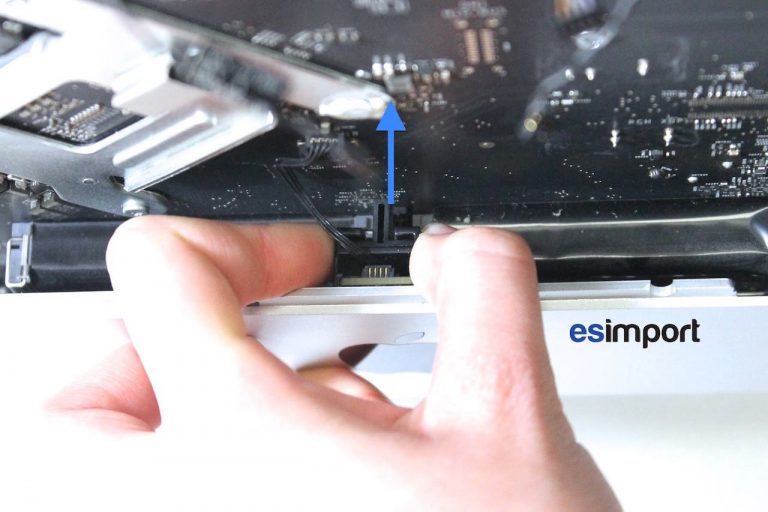

Saisir le bloc où se situe la carte infrarouge et la tirer vers le haut pour la déloger :

08-TIRER-CARTE-INFRAROUGE-IMAC-27-POUCES

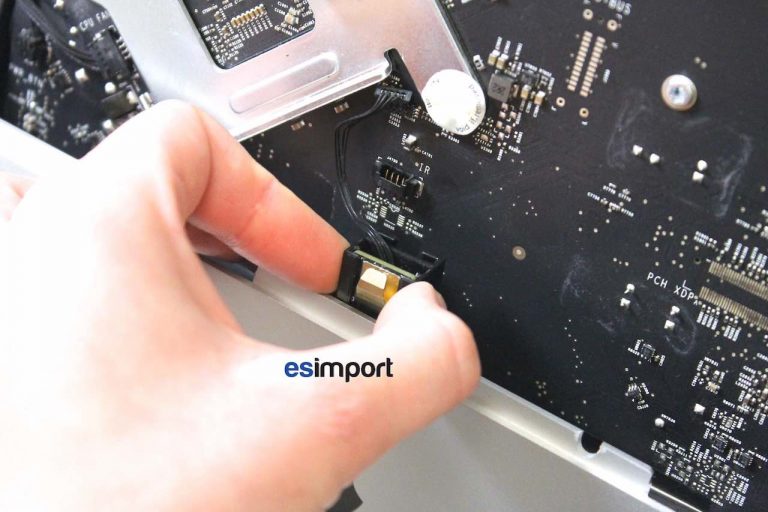

Dégager le bloc de la carte-mère de l'iMac :

09-SORTIR-CARTE-INFRAROUGE-IMAC-27-POUCE

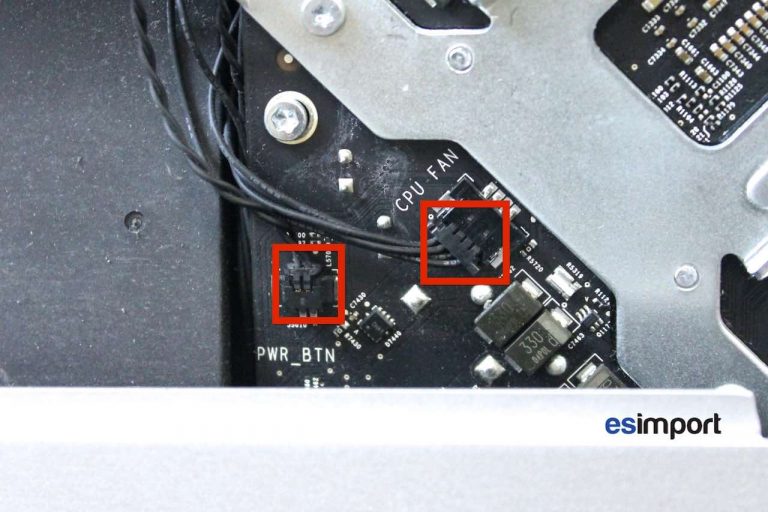

Enfin, déconnecter le câble du bouton power et le ventilateur du processeur :

10-DECONNECTER-BOUTON-POWER-VENTILATEUR-

Démontage de la carte-mère sur l'iMac 27 2010

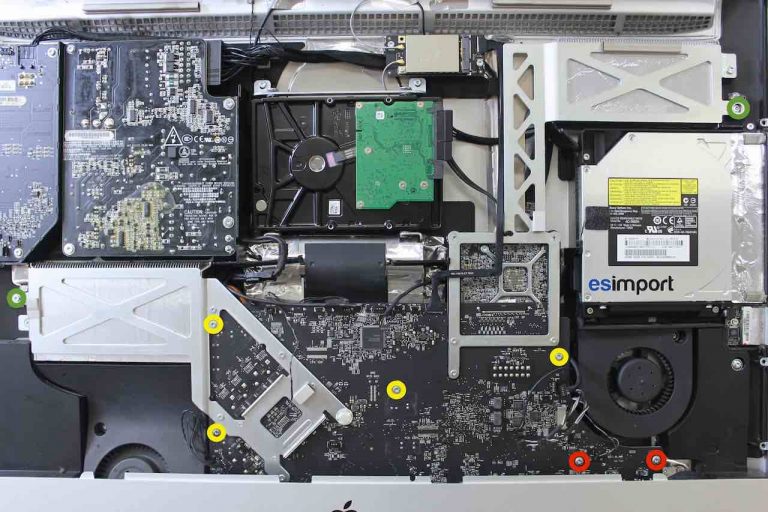

Avec le tournevis torx 9, retirer les 8 vis qui maintiennent la carte-mère. Bien noter les tailles différentes de vis, ceci facilitera le remontage ultérieur :

11-DEVISSER-8-VIS-CARTE-MERE-IMAC-27-POU

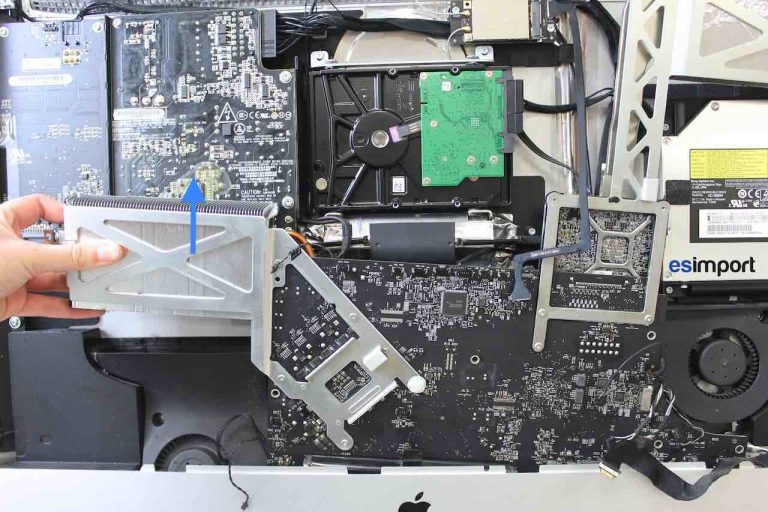

La carte-mère est désormais détachée du châssis. Il n’est pas encore possible de la déposer entièrement car elle est toujours retenue par des câbles encore connectés à l’arrière. La sortir légèrement par le radiateur en la soulevant par la gauche :

12-SORTIR-CARTE-MERE-IMAC-27-POUCES-A131

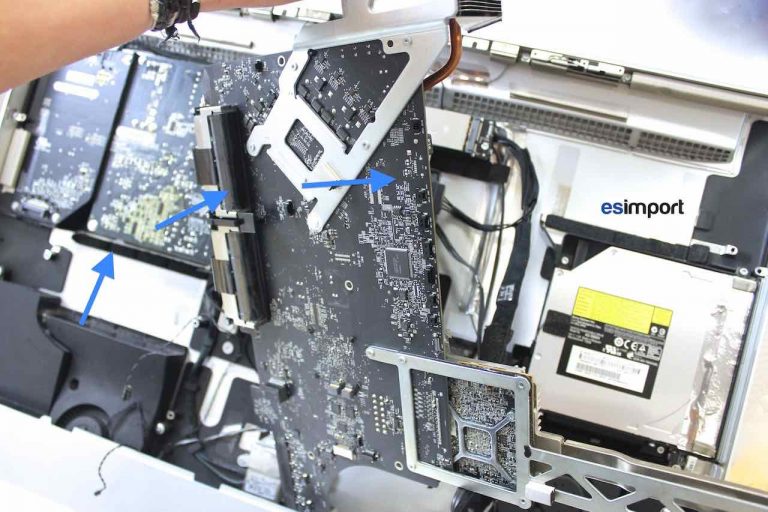

Pivoter la carte-mère vers la droite pour qu’elle se retrouve en position verticale :

13-PIVOTER-CARTE-MERE-IMAC-27-POUCES-A13

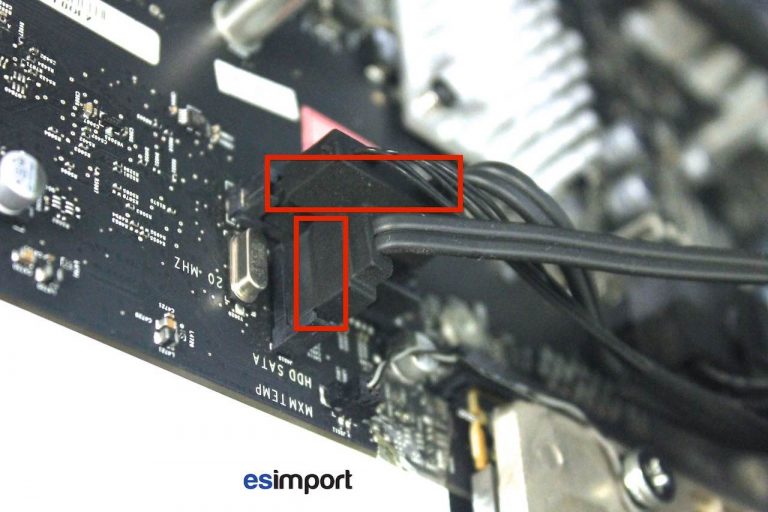

Les câbles de disque dur et lecteur optique sont désormais accessibles, les débrancher :

14-DECONNECTER-CABLE-SATA-LECTEUR-OPTIQU

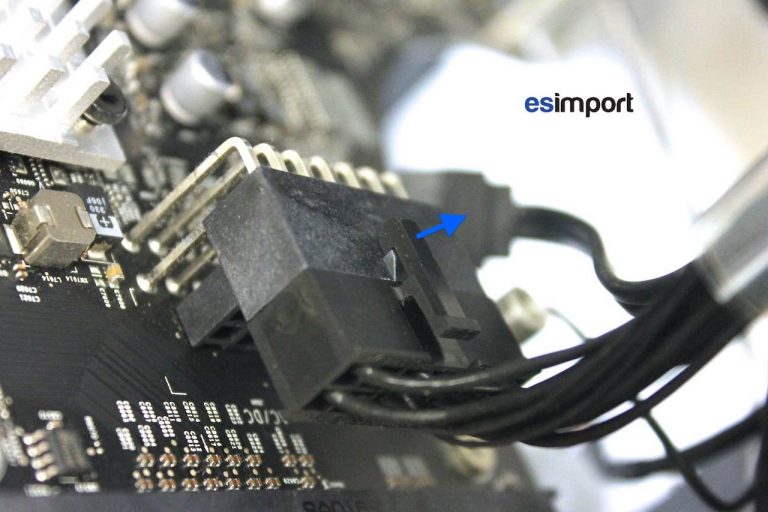

Enfin, retirer le connecteur d’alimentation principale en écartant le bras avant de dégager le câble :

15-DECONNECTER-CABLE-ALIMENTATION-CARTE-

La carte-mère peut être entièrement retirée du châssis de l'iMac.

Suivre ce tutoriel dans le sens chronologique inverse pour procéder au remontage final.

Tester tous les composants avant de revisser l'écran LCD sur l'iMac.
