Changer la carte WiFi sur iMac 27 pouces 2010

Ce tutoriel vous guidera pas à pas pour le changement de la carte WIFI sur un iMac A1312 de 2010.

Avant de suivre ce présent tutoriel, vous devez d’abord suivre celui sur le démontage de l’écran LCD sur iMac 27″ A1312

Outils nécessaires :

Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

Après avoir retiré la dalle LCD, l’iMac devrait être dans cet état :

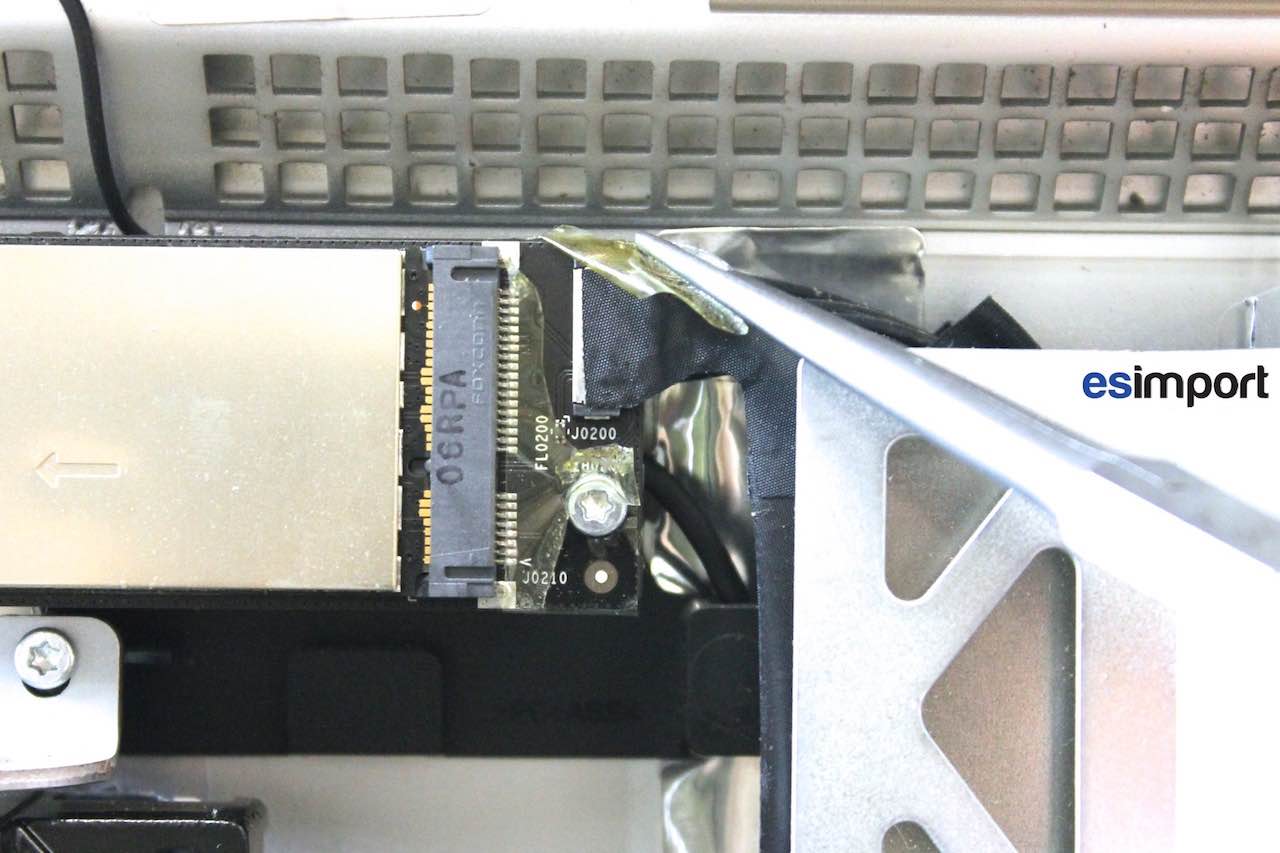

Avec la pince, retirer l’adhésif qui sécurise la connexion du câble Airport :

Le déclipser de son connecteur :

Changement de la carte WIFI sur un iMac A1312 2010

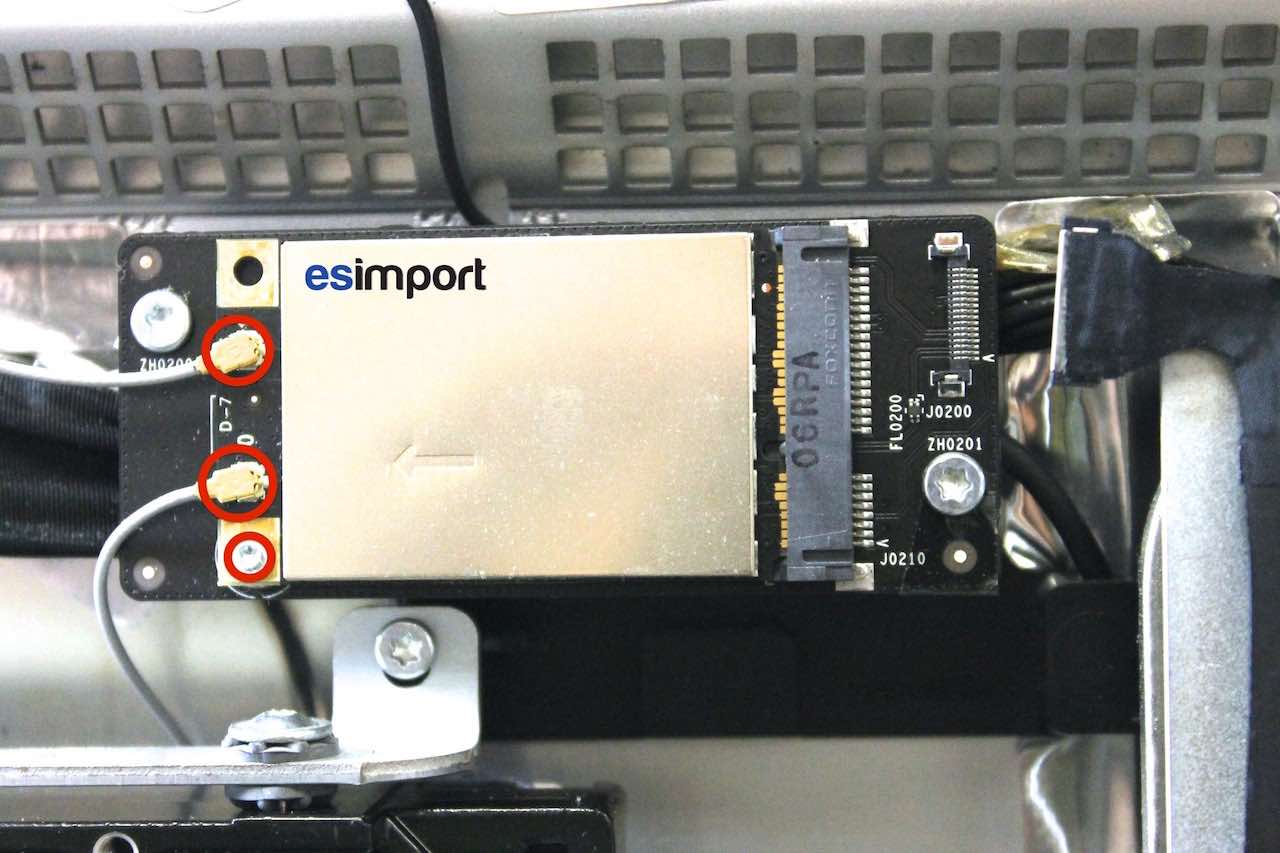

Avec le spudger, déconnecter doucement les 2 antennes wifi. Dévisser la vis qui maintient la carte WiFi dans son berceau avec le tournevis Torx 6 :

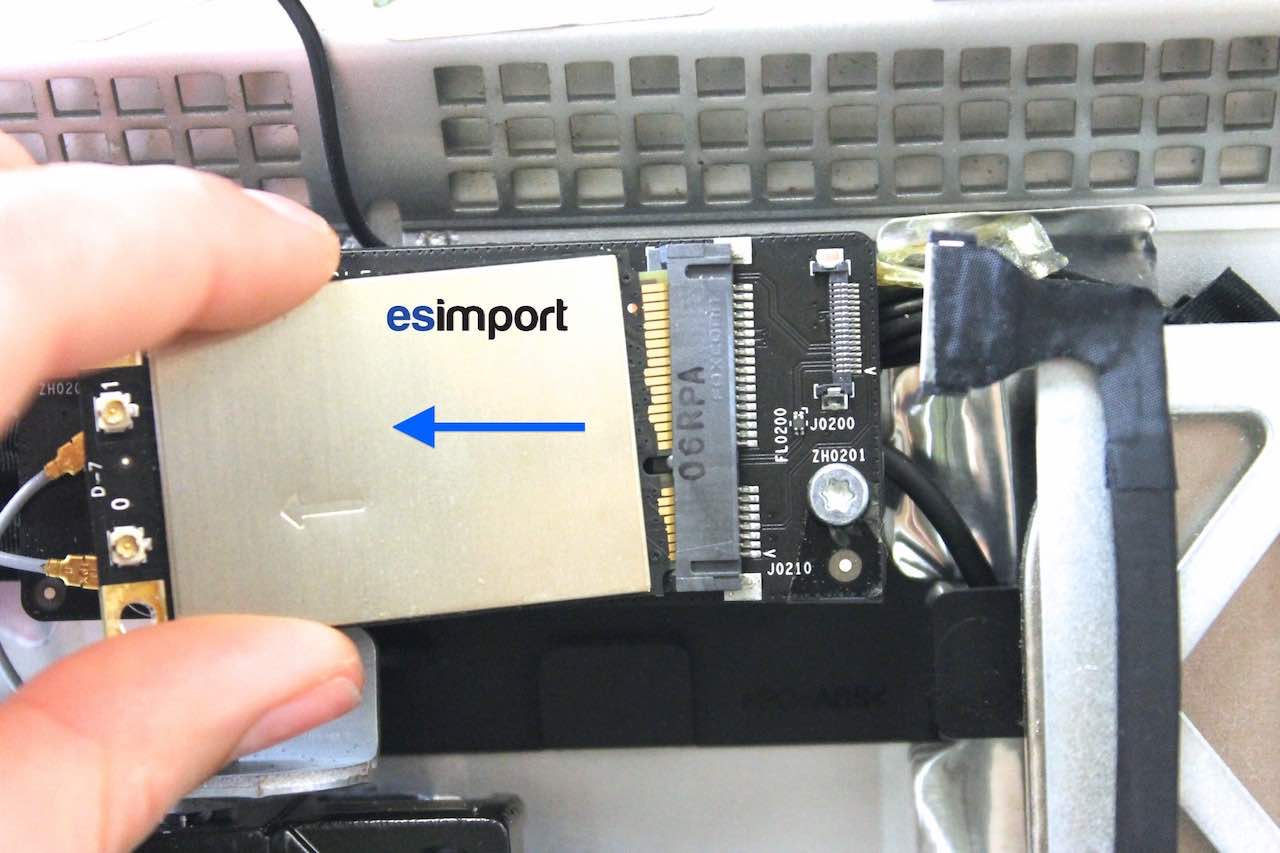

Déconnecter la carte en la dégageant par la gauche :

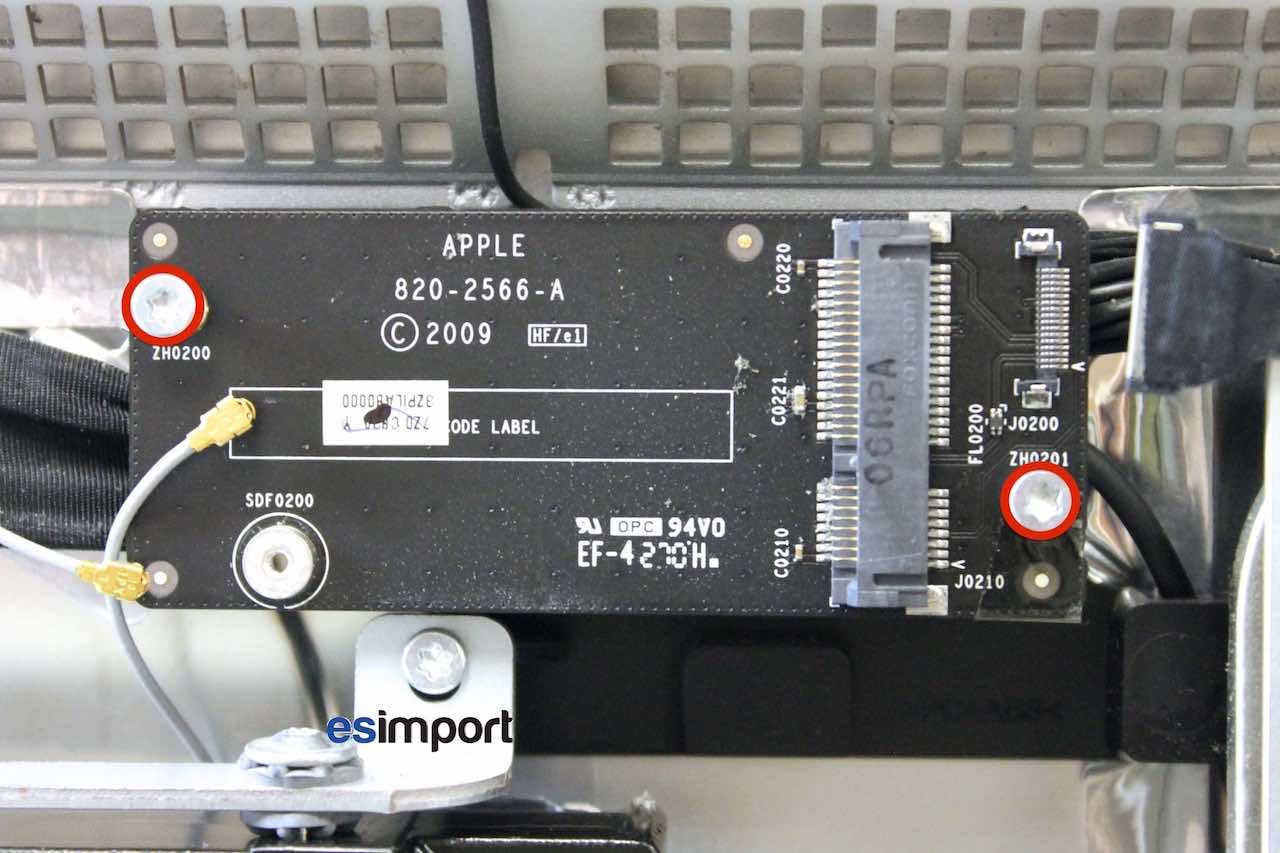

La carte Wifi est désormais retirée mais il reste encore son support qui la relie à la carte-mère au moyen du câble Airport wifi. Dévisser les 2 vis torx 9 pour le retirer :

Vous pouvez maintenant remplacer la carte qui présente un dysfonctionnement.

Le remontage s’effectue dans le sens chronologique inverse.
