Changer la prise jack d'un MacBook 12 pouces 2015

Ce tutoriel vous guidera pas à pas pour le changement de la prise jack sur un MacBook 12 pouces A1534 2015

Sur le macbook 12 pouces, la prise jack est séparée de la carte mère. Il est donc possible de changer le port jack, suite à un dommage liquide par exemple.

Suivre, au préalable, le tutoriel sur le démontage du capot du macbook 12".

Outils nécessaires



Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un macbook 12 pouces Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

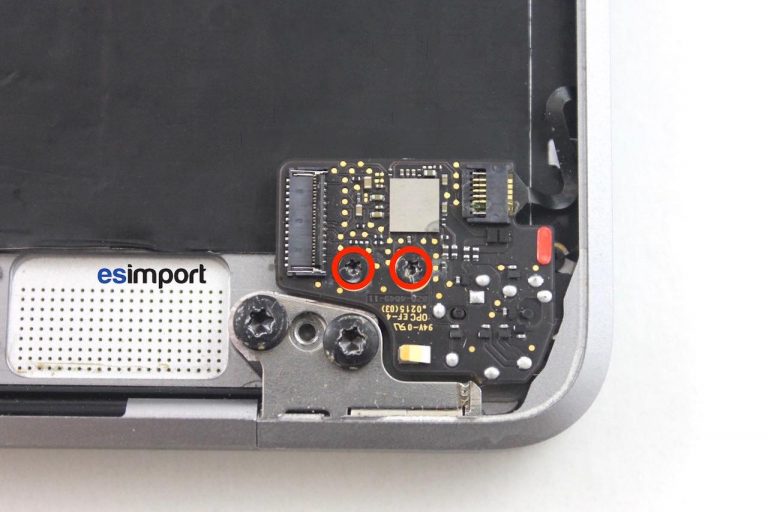

En premier lieu, et à l’aide du tournevis torx 5, retirer les 2 vis qui maintiennent la carte jack dans le châssis du macbook :

Changement prise jack macbook A1534

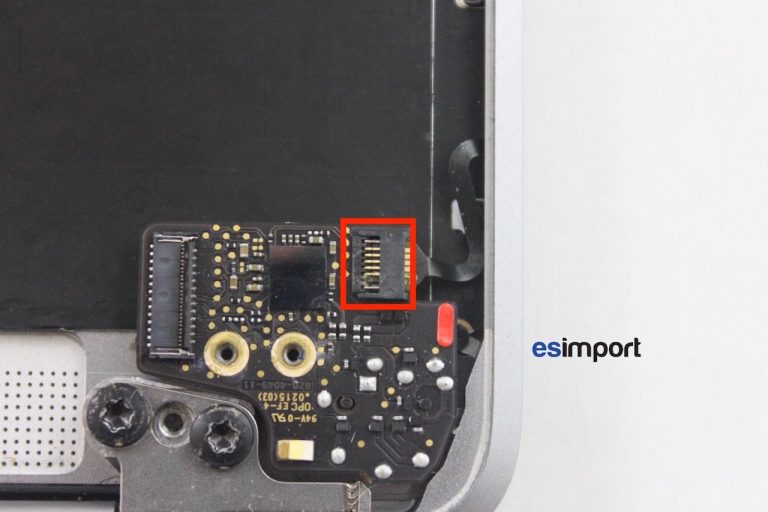

Avec le spudger, soulever le volet pivotant du connecteur à 90° de la nappe jack :

Changement prise jack macbook A1534

Changement de la prise jack sur un MacBook A1532 2015

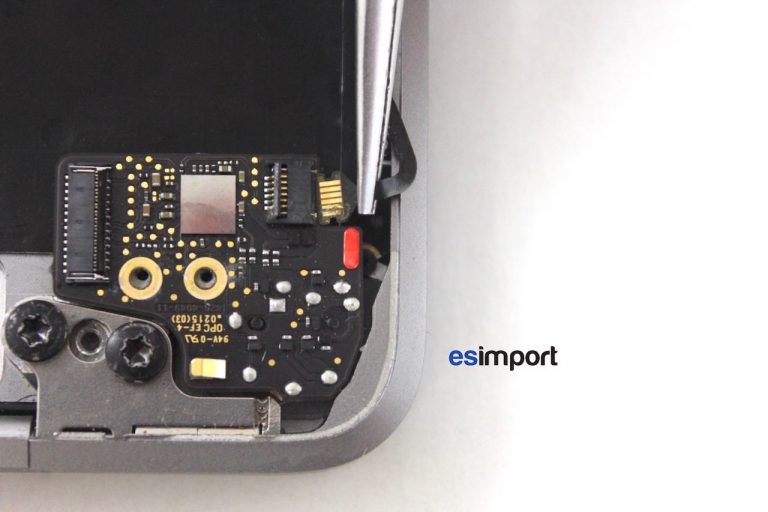

Retirer vers l'extérieur la nappe grace à la pince :

Changement prise jack macbook A1534

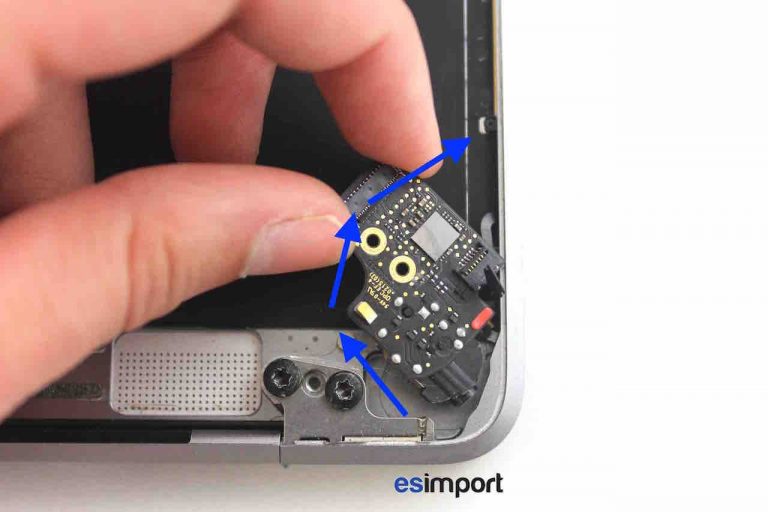

Pour finir, la carte jack peut être retirée du châssis. Il suffit de la faire pivoter avant de la sortir du macbook 12 :

Changement prise jack macbook A1534

Le remontage s’effectue dans le sens chronologique inverse.
