Grâce à ce tutoriel, vous allez pouvoir comprendre comment procéder au changement de la nappe ON/OFF sur un iPad 2 GSM A1396.
Cette nappe relie à la carte-mère les boutons on/off, commutateur latéral (pour figer l’écran) et les boutons de volume.
Au préalable suivre le tuto sur le changement de l’écran tactile sur un iPad 2.
Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.
Outils nécessaires :

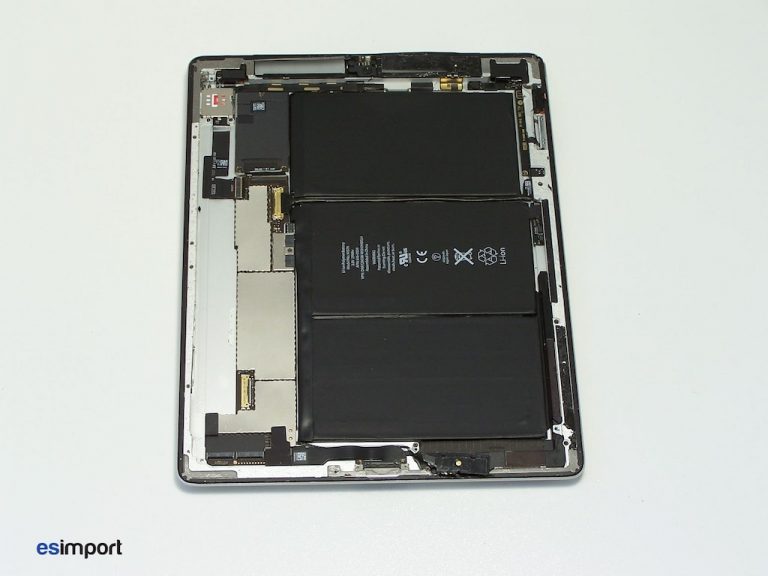

L’iPad devrait être dans cet état-là, écran LCD et tactile démonté :

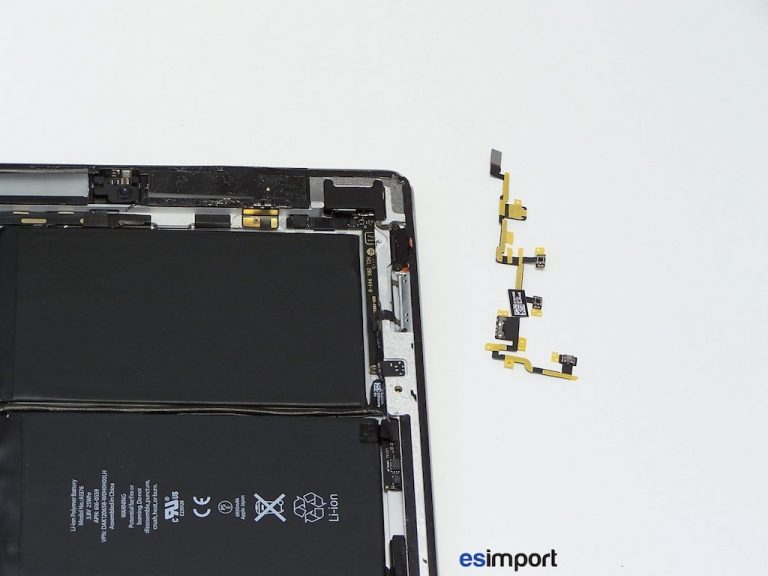

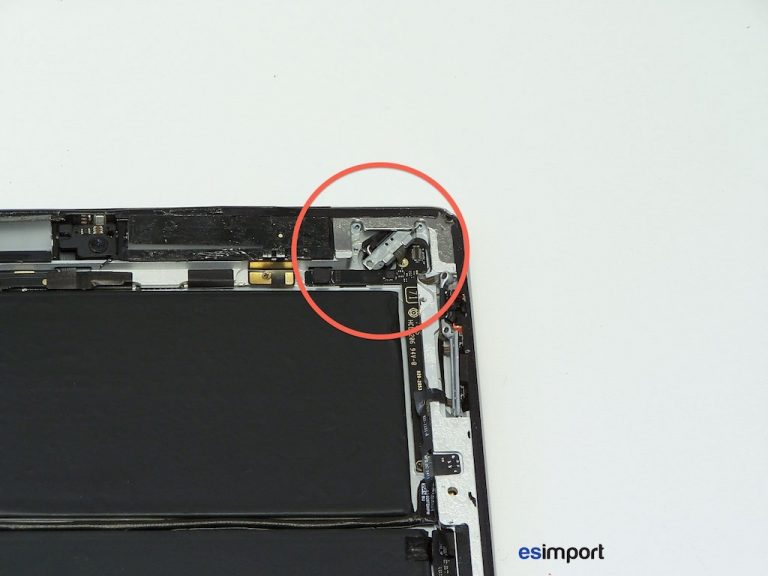

La nappe devra se loger dans la partie supérieure droite de l’iPad :

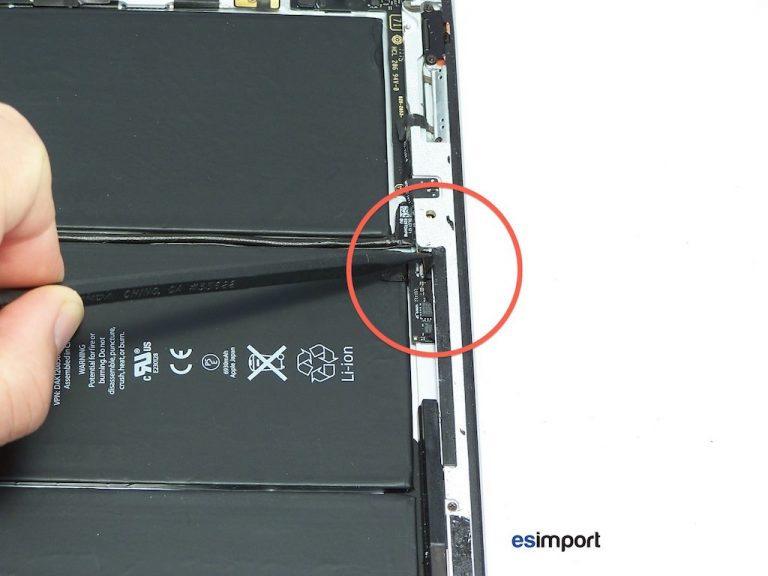

Commencer par déconnecter la nappe en retirant l’adhésif noir qui le masque :

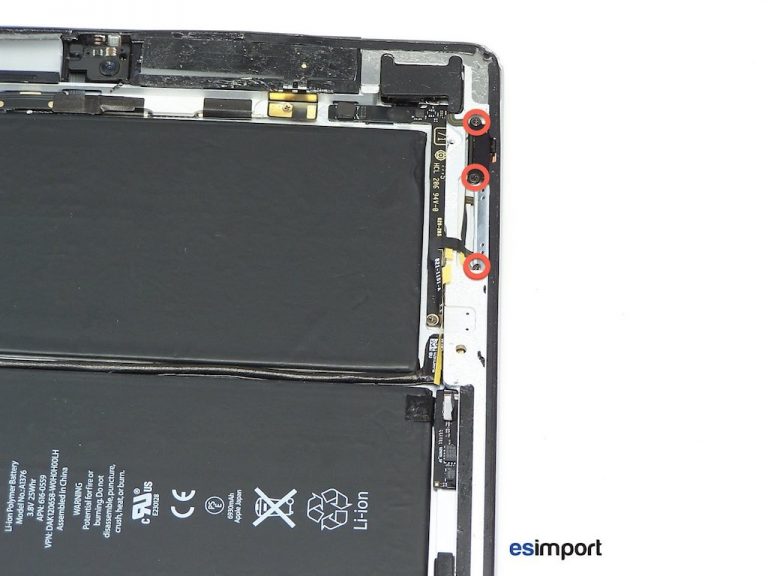

Décoller la nappe et dévisser les 3 vis cruciforme qui maintiennent la platine au-dessus des boutons volume et power commutateur général :
Retirer le cache en caoutchouc au niveau du bouton power :

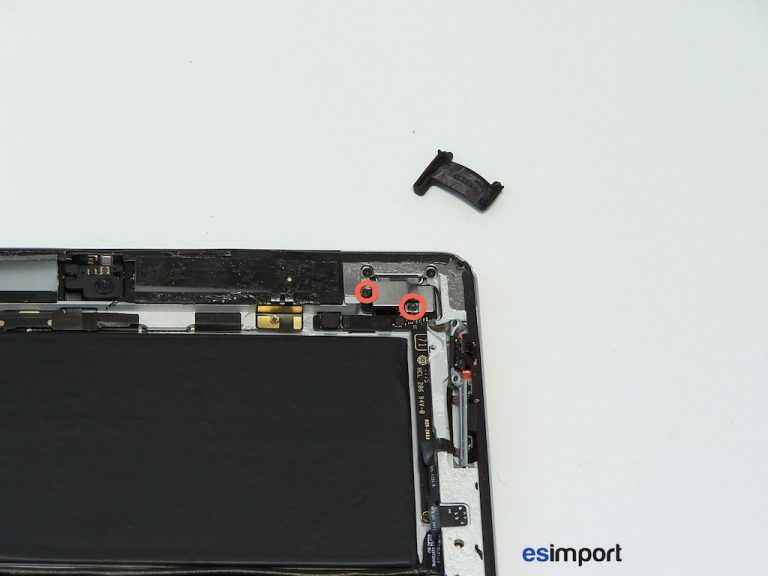

Déposer le cache, puis dévisser les 2 vis :

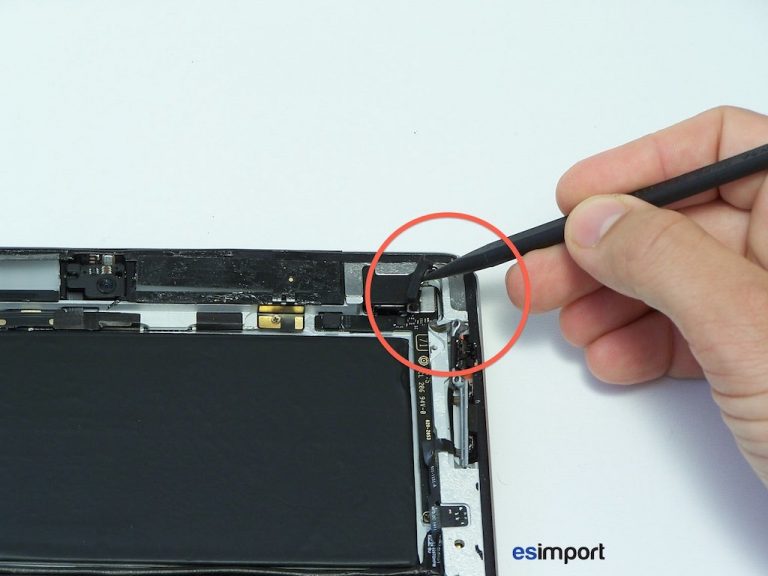

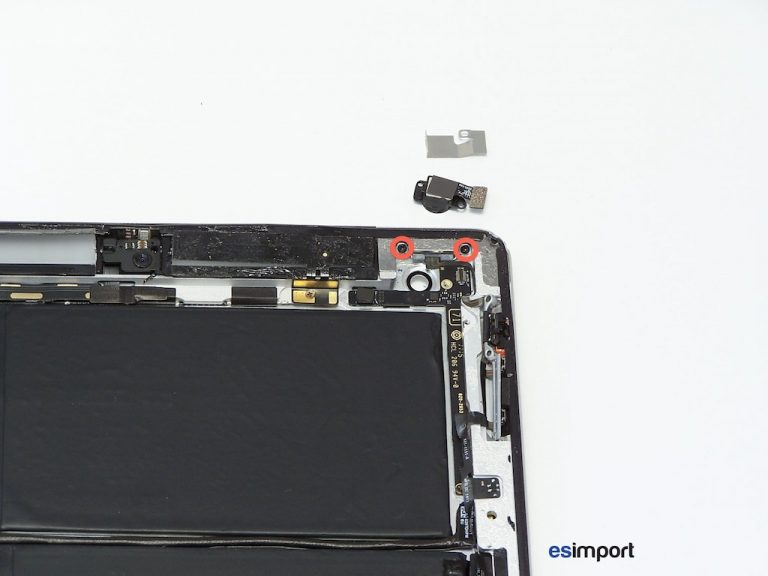

Retirer la platine en acier, déconnecter la caméra arrière, puis dévisser les 2 vis :
Changement de la nappe power sur un iPad 2 GSM A1396
Dégager la plaque de support du bouton on/off :

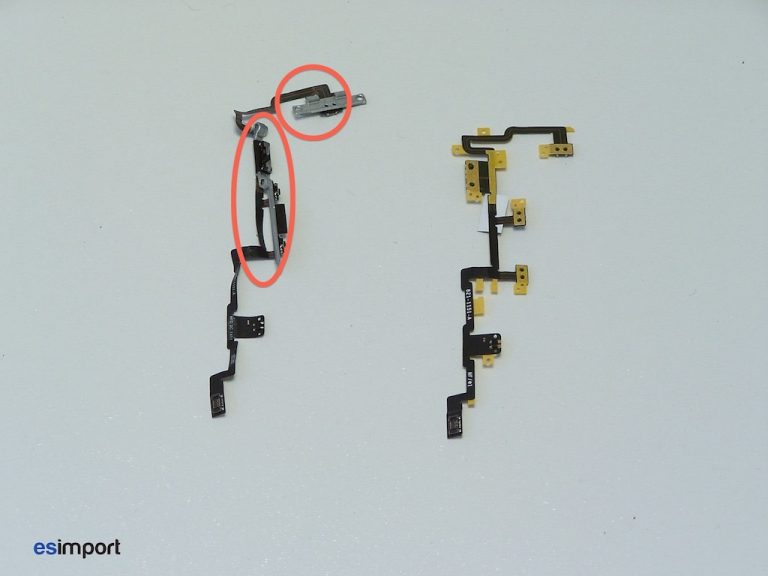

Vous pouvez désormais décoller de l’iPad et dégager entièrement l’ancienne nappe. Il faudra bien noter l’emplacement des plaques de support des boutons power commutateur et volume, les décoller de l’ancienne nappe, puis les coller sur la nouvelle nappe :

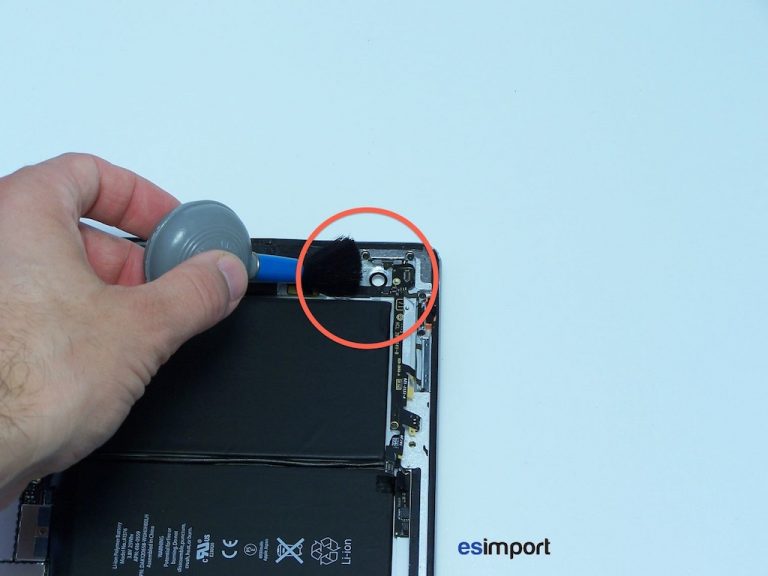

Avant de remonter, dépoussiérer l’emplacement de la caméra arrière :
Vous venez de procéder au changement de la nappe power sur un iPad 2 GSM A1396. Pour le remontage, suivre les étapes dans l’ordre chronologique inverse.
Ne pas oublier de tester toutes les fonctions allumage/commutateur/volume avec le LCD et l’écran tactile provisoirement branché avant le collage définitif de la face avant.
Il est possible que le double bouton volume fonctionne mal et reste coincé. Dans ce cas, dévisser légèrement une des 2 vis de la platine de maintien, ceci devrait le libérer.
