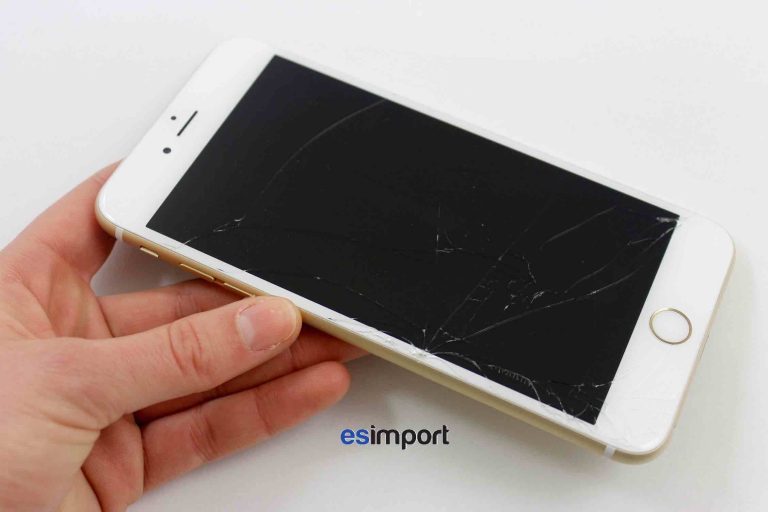

changer l’écran sur un iPhone 6S plus

Grâce à ce tutoriel, vous allez pouvoir comprendre comment procéder au changement de l’ensemble écran sur un iPhone 6S plus.

Changement de l’ensemble écran sur un iPhone 6S+

Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un iPhone 6S plus Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

Outils nécessaires :

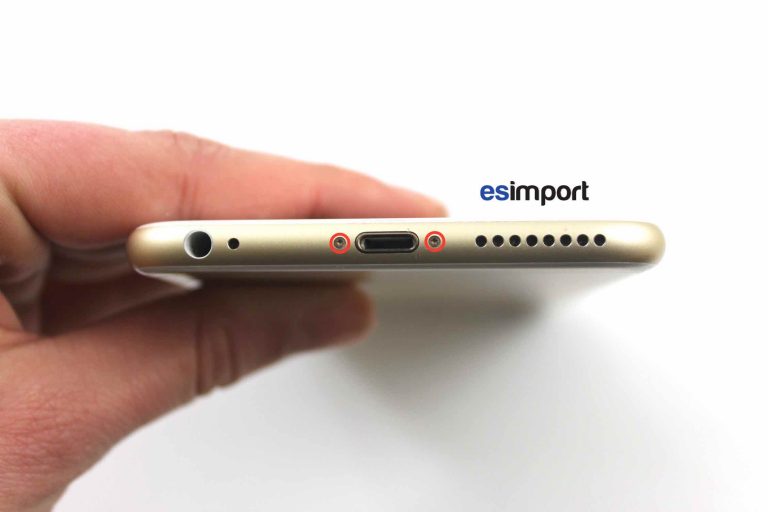

Avec le tournevis pentalobe spécial iPhone, dévisser les 2 vis situées de part et d’autre du dock:

Changement de l’ensemble écran sur un iPhone 6S+

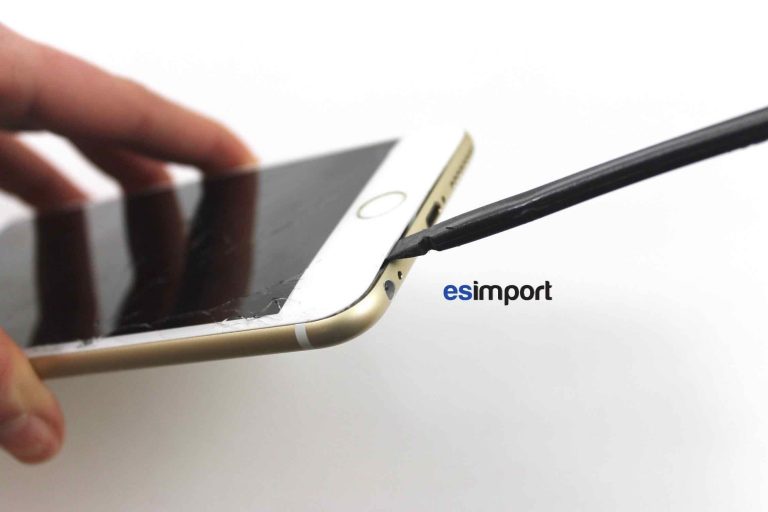

Glisser le spudger entre l’écran et le châssis. Il est préférable d’utiliser cet outil plutôt qu’une spatule en acier afin de ne pas blesser la coque :

Changement de l’ensemble écran sur un iPhone 6S+

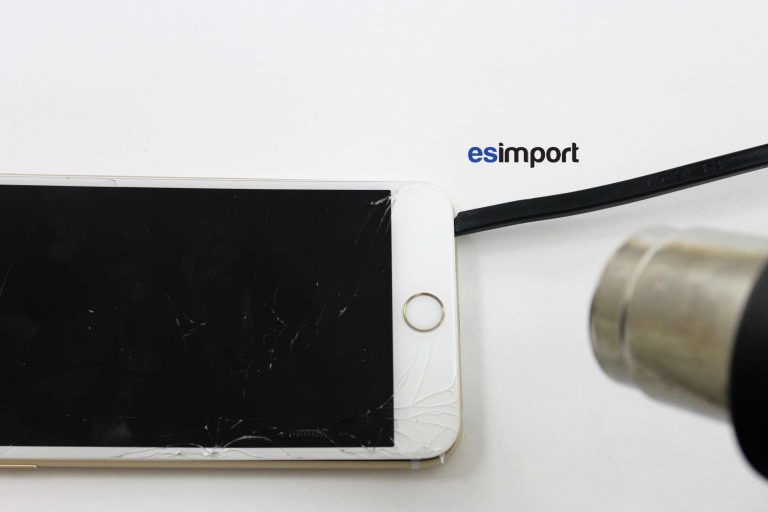

L’écran de l’iPhone 6S plus est légèrement collé sur les côtés. Pour le retirer plus facilement, chauffer doucement la partie inférieure et les côtés avec le décapeur thermique :

Changement de l’ensemble écran sur un iPhone 6S+

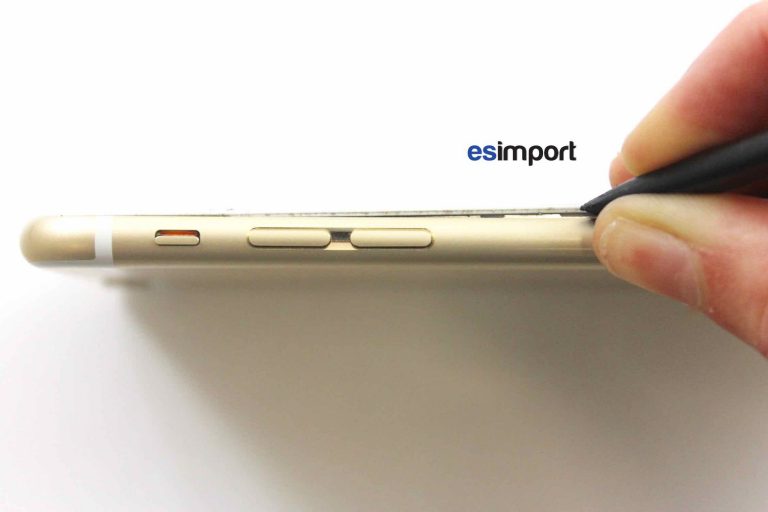

Glisser le spudger entre le châssis et le bord de l’écran afin de décoller le bloc afficheur :

Changement de l’ensemble écran sur un iPhone 6S+

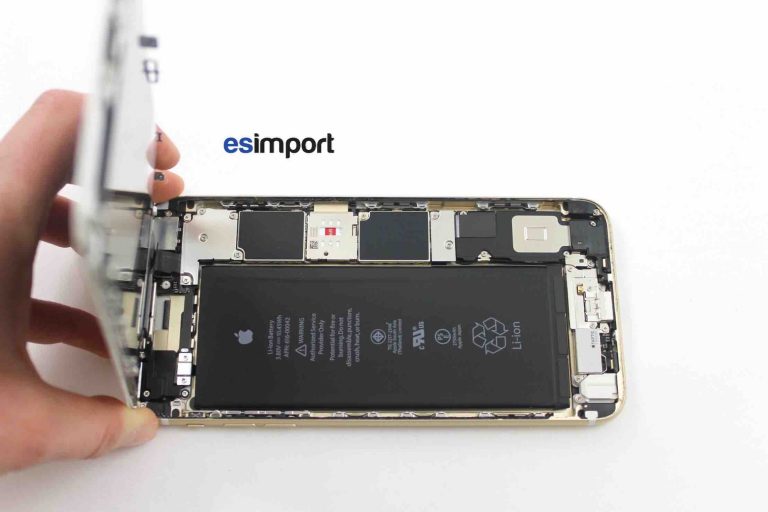

Ne pas déposer entièrement l’écran ! Celui-ci est encore retenu par 3 nappes à la carte-mère de l'iPhone 6s plus:

Changement de l’ensemble écran sur un iPhone 6S+

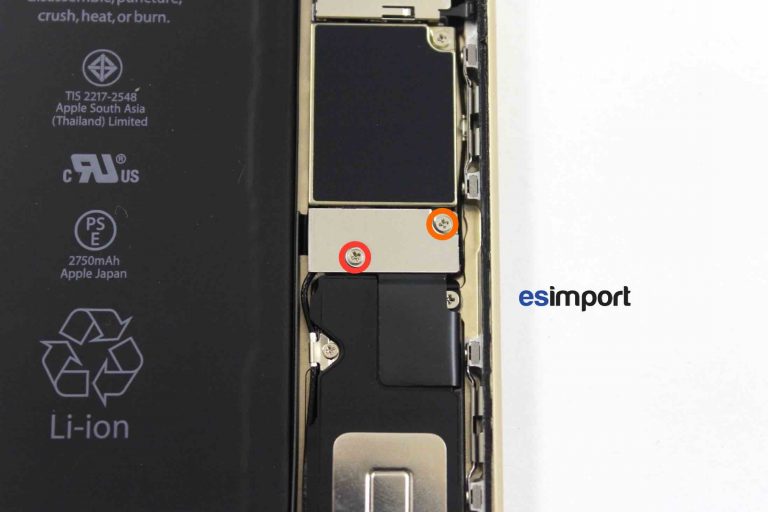

Avant de déconnecter d’autres élément, il faut déconnecter la batterie afin d’éviter tout risque de court-circuit sur la carte-mère. Avec le tournevis cruciforme, dévisser les 2 vis de la plaque qui sécurise la connexion de la batterie.

Sur les photos suivantes, et ce afin de faciliter le remontage, la taille des vis est repérée par la couleur : les vis cerclées de rouge sont les plus longues, en orange la taille intermédiaire, en jaune les plus courtes :

Changement de l’ensemble écran sur un iPhone 6S+

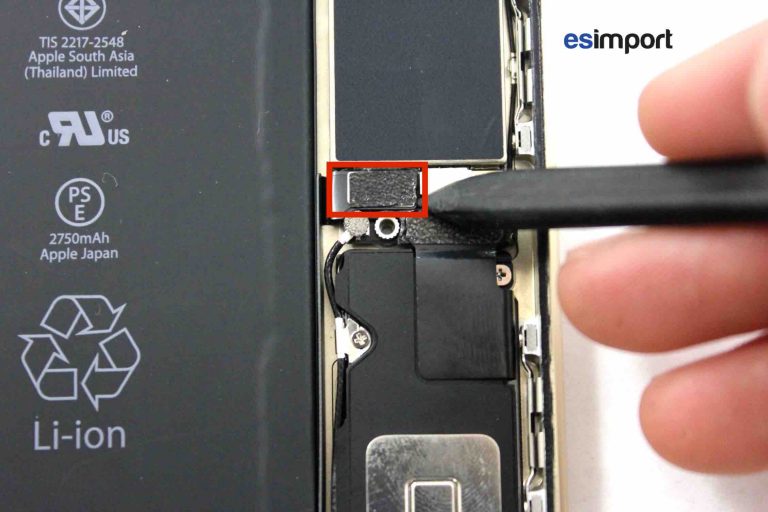

Avec l’outil en nylon, déconnecter la batterie de la carte-mère :

Changement de l’ensemble écran sur un iPhone 6S+

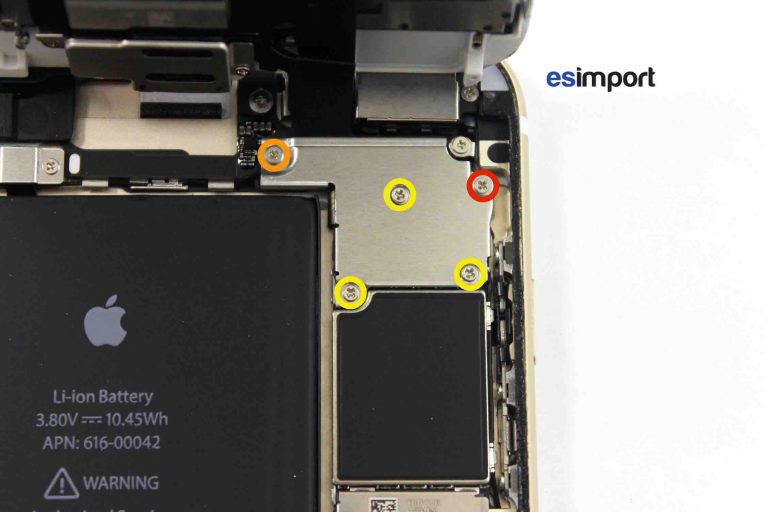

Retirer la plaque située en haut de l’appareil. Bien noter les tailles différentes des vis pour faciliter le remontage :

Changement de l’ensemble écran sur un iPhone 6S+

L’iPhone 6S plus possède la particularité d’avoir la nappe du bouton home intégrée à l’écran. Cela rend le démontage beaucoup plus aisé que sur l’iPhone 6 puisqu’il est inutile de la démonter.

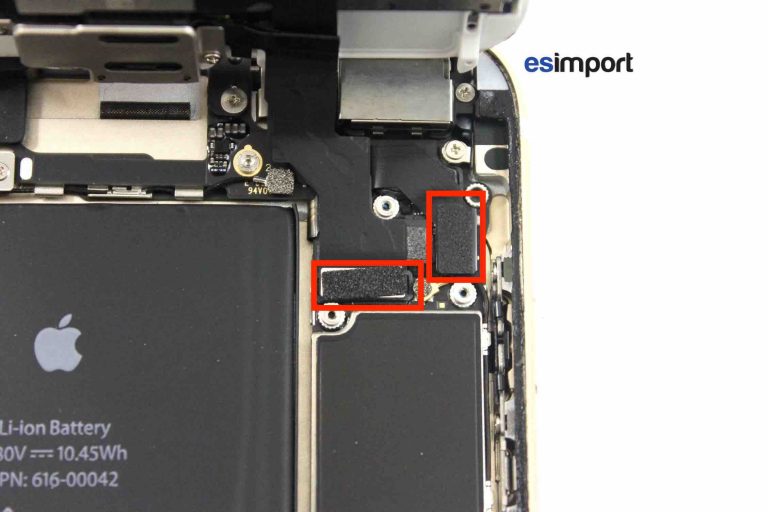

Avec le spudger, déconnecter la nappe de la caméra/capteur de proximité et celle du tactile :

Changement de l’ensemble écran sur un iPhone 6S+

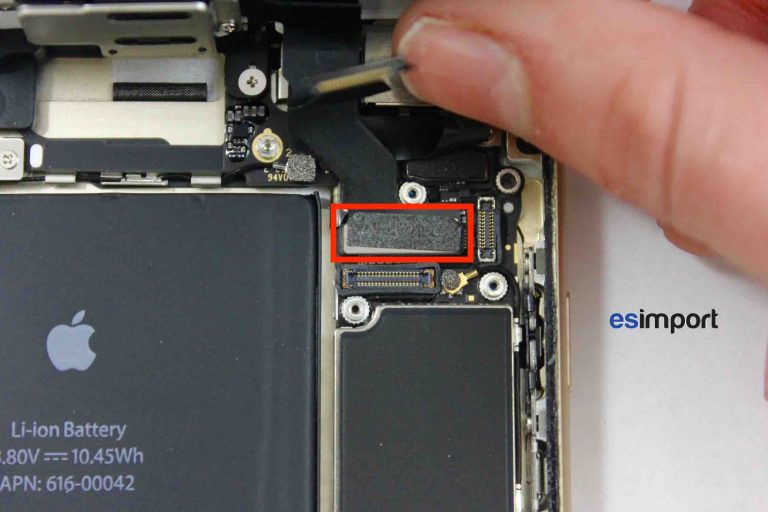

Sous les 2 nappes précédentes se trouve le connecteur du LCD, le déconnecter à l’aide du spudger :

Changement de l’ensemble écran sur un iPhone 6S+

Séparer le bloc écran du châssis de l'iPhone 6S +:

Changement de l’ensemble écran sur un iPhone 6S+

Remplacement de l écran sur un iPhone 6S plus

Nous allons maintenant démonter les différents éléments à récupérer et à remonter sur le nouvel écran.

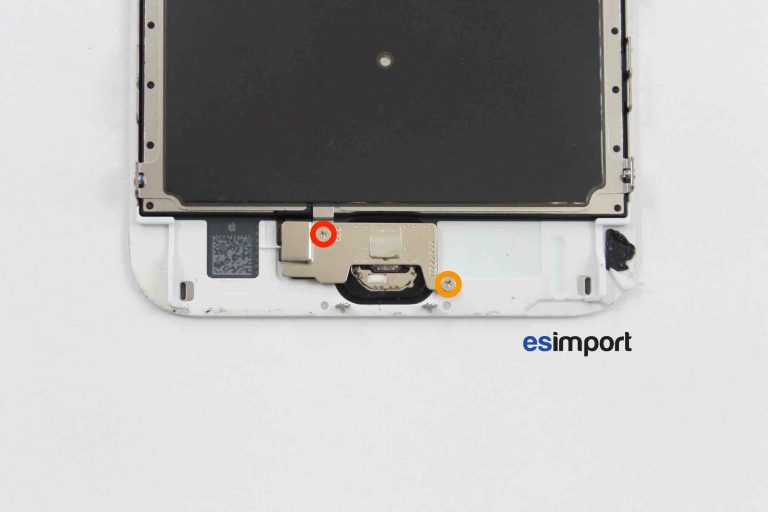

Dévisser les 2 vis cruciformes de la plaque du bouton home – Touch ID :

Changement de l’ensemble écran sur un iPhone 6S+

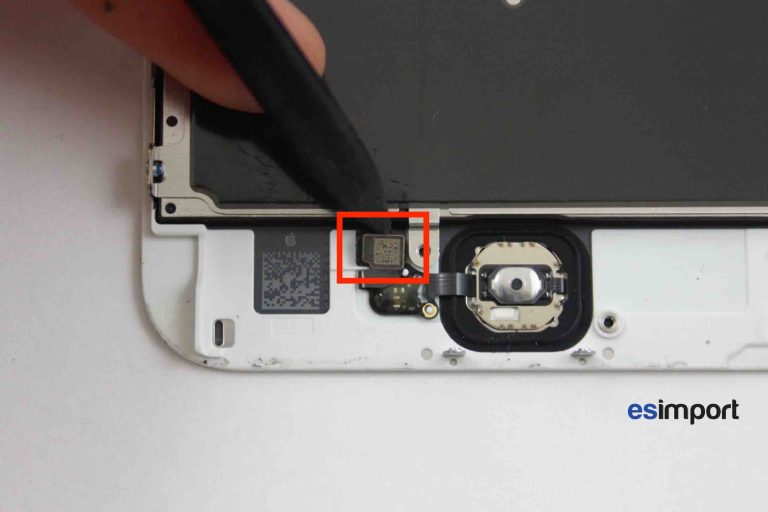

Déconnecter la nappe du bouton home :

Changement de l’ensemble écran sur un iPhone 6S+

Chauffer légèrement la nappe du bouton home à l’aide d’un décapeur thermique pour ramollir la colle afin de ne pas arracher la nappe :

Changement de l’ensemble écran sur un iPhone 6S+

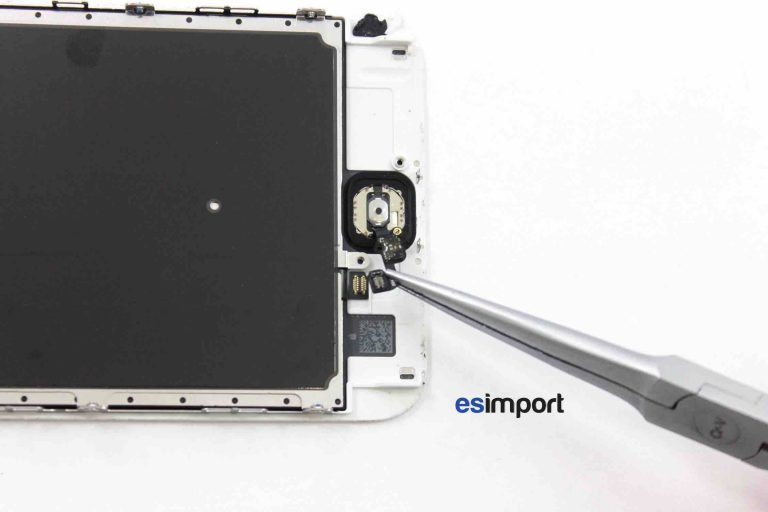

A l’aide de la pince, la décoller lentement puis enlever le bouton home – Touch ID:

Changement de l’ensemble écran sur un iPhone 6S+

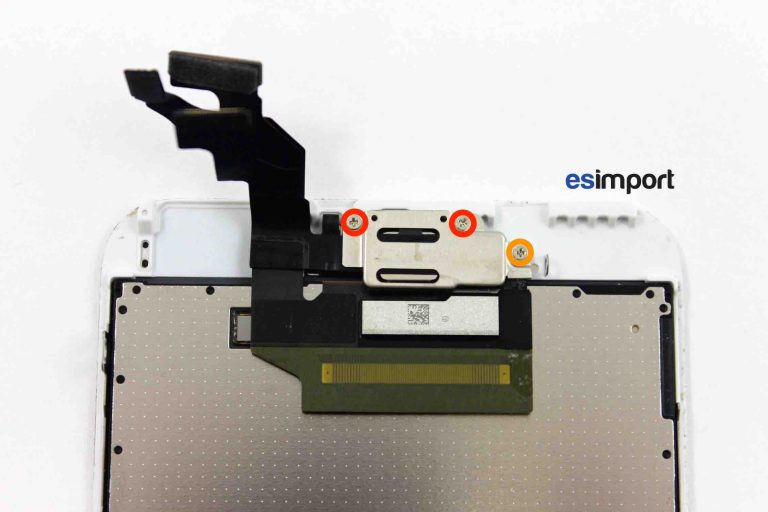

Dévisser les 3 vis cruciformes du cache métallique qui fixe l’écouteur. Celles-ci sont de tailles différentes :

Changement de l’ensemble écran sur un iPhone 6S+

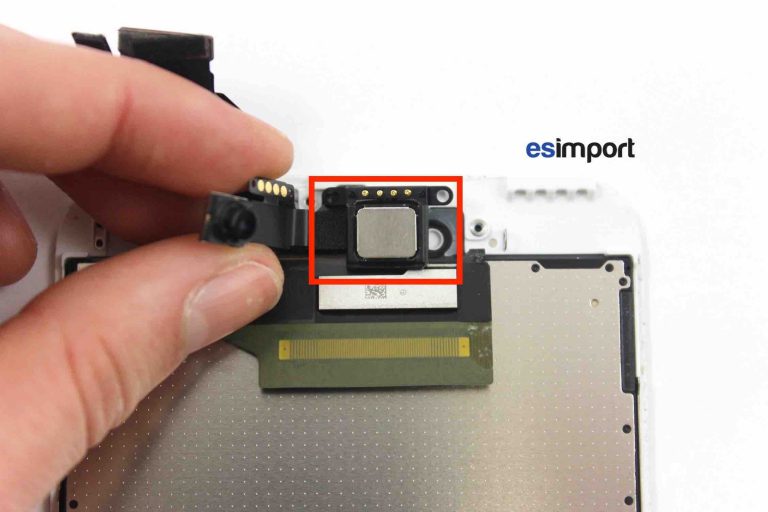

Soulever la nappe de la caméra et la rabattre sur le côté gauche, libérant ainsi l’accès à l’écouteur. L’écouteur est simplement posé et maintenu grâce à la plaque démontée précédemment. Le retirer pour libérer l’accès à la nappe facetime :

Changement de l’ensemble écran sur un iPhone 6S+

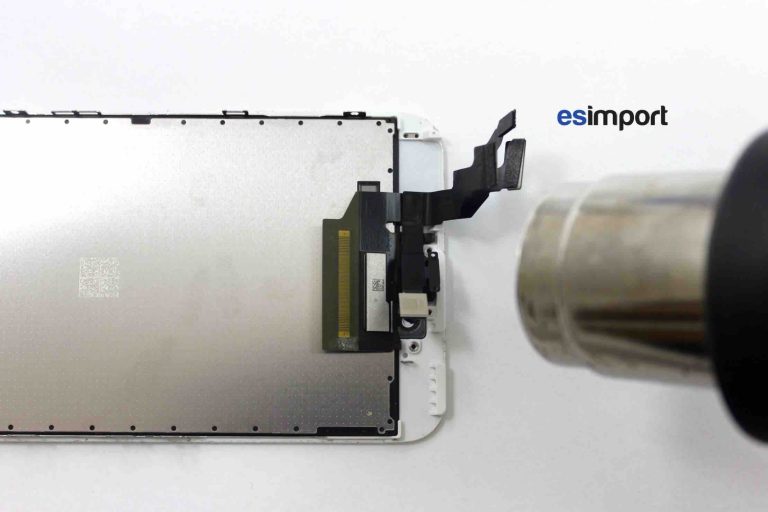

Chauffer à l’aide du décapeur la nappe de la caméra/capteur de proximité :

Changement de l’ensemble écran sur un iPhone 6S+

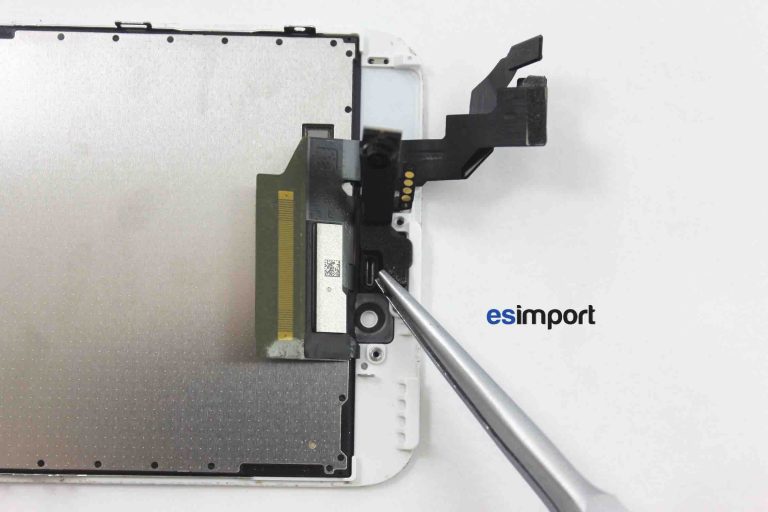

Avec la pince, dégager la nappe en prenant soin de ne pas l’abîmer :

Changement de l’ensemble écran sur un iPhone 6S+

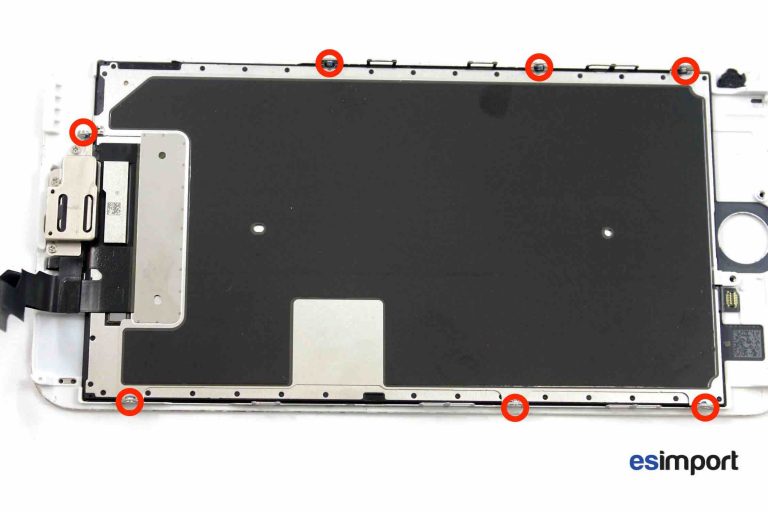

Nous allons maintenant récupérer la plaque qui protège le LCD. Dévisser les 7 vis cruciformes situées sur les bords et le haut de l’écran :

Changement de l’ensemble écran sur un iPhone 6S+

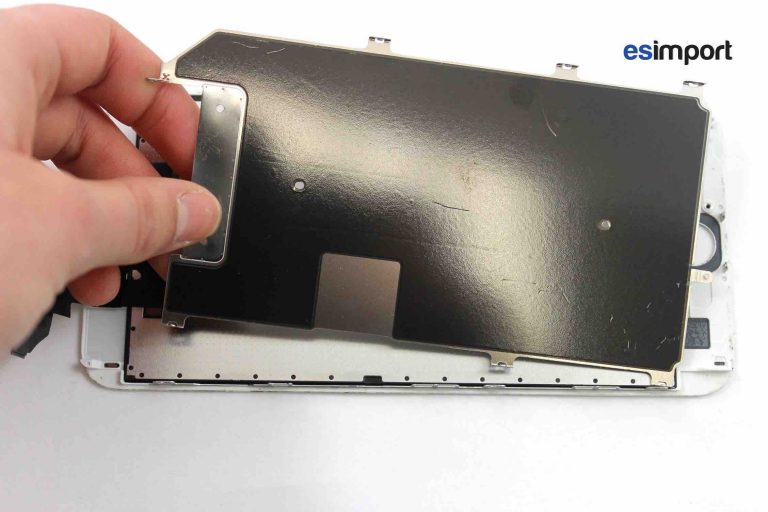

Retirer la plaque métallique :

Changement de l’ensemble écran sur un iPhone 6S+

Connecter le nouvel écran et rebrancher la batterie :

Changement de l’ensemble écran sur un iPhone 6S+

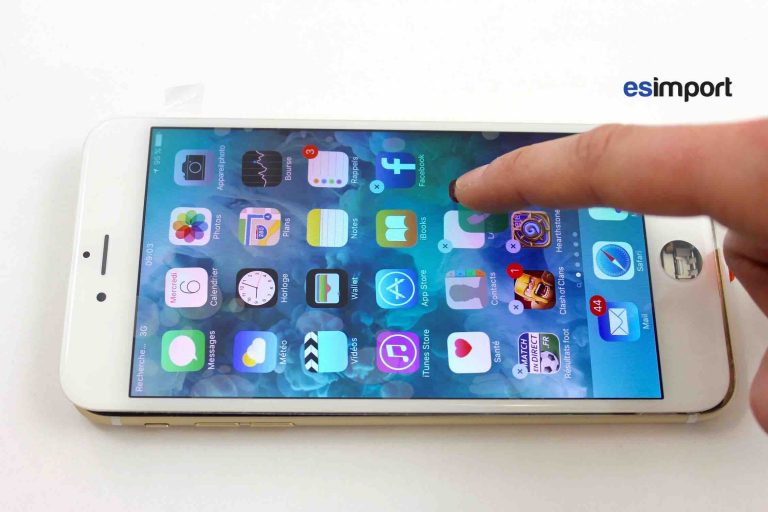

Tester toute la surface du tactile en mode « gigottage » (maintenir le doigt appuyer sur une icône 3 secondes), puis faire glisser l’icône sur toute la surface de l’écran. L’icône ne doit pas s’échapper):

Changement de l’ensemble écran sur un iPhone 6S+

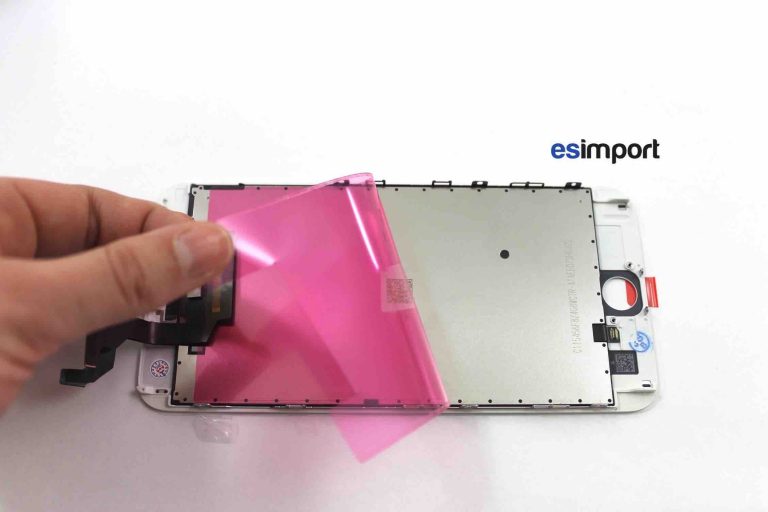

Une fois la qualité de la vitre testée, déconnecter la batterie puis l’écran. Nous allons réinstaller tous les éléments . Retirer le film protecteur qui se trouve à l’arrière de l’écran :

Changement de l’ensemble écran sur un iPhone 6S+

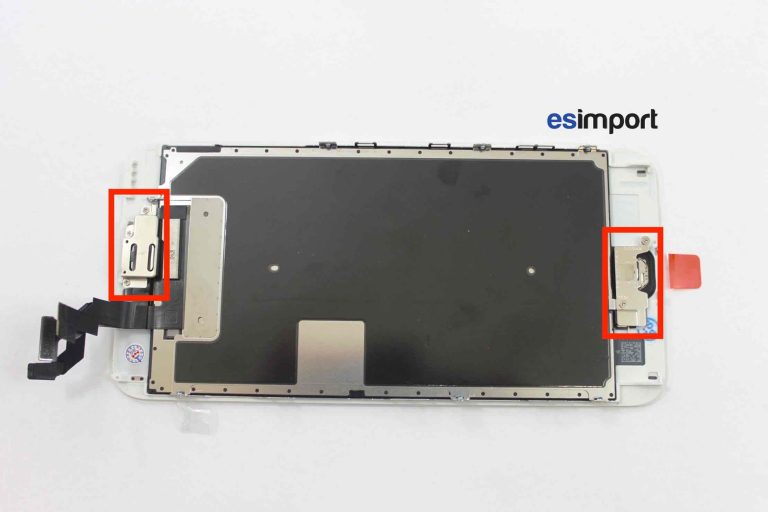

Replacer et reconnecter le bouton home. Installer la plaque métallique et enfin, la nappe facetime en vous inspirant des étapes précédentes pour placer les vis au bon endroit :

Changement de l’ensemble écran sur un iPhone 6S+

Vous venez de procéder au changement de l’ensemble écran sur un iPhone 6S plus. Connecter les 3 nappes à la carte-mère et brancher la batterie pour effectuer des tests avant le remontage final.
