Changer le vibreur sur un iPhone 4S

grâce à ce tutoriel, vous allez pouvoir comprendre comment procéder au changement du module vibreur sur un iPhone 4S.

Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

il faut au préalable démonter la carte-mère en suivant le tuto:

démontage de la carte-mère

le module vibreur est utilisé lors du mode « silence » de votre iPhone. Il est constitué d’un petit moteur électrique, équipé d’un balourd, fixé sur la châssis. Le contact se fait par l’intermédiaire de deux ressorts faisant office de conducteurs, en contact sur l’arrière de la carte-mère.

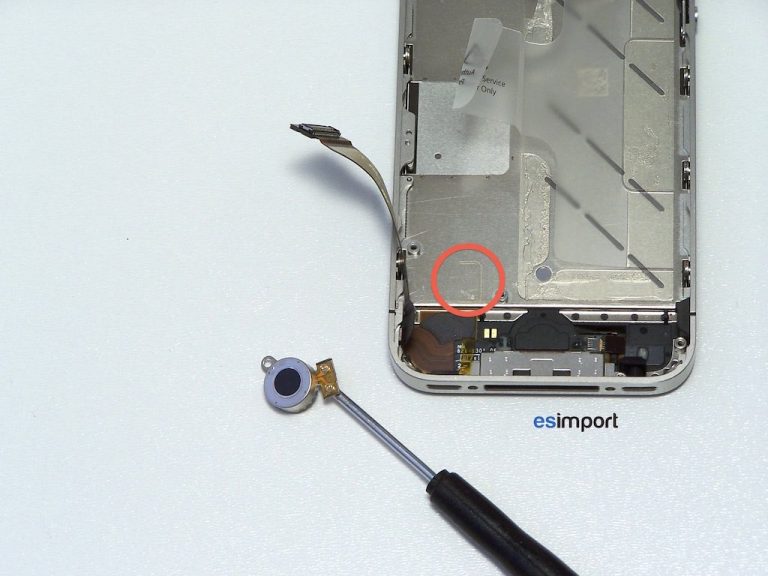

Il suffit simplement de décoller le module vibreur du châssis au moyen d’un petit outil en plastique.

Changement du module vibreur sur un iPhone 4S

remarquer l’inscription en « U » gravé sur le châssis. Lors du remontage, bien respecter cet emplacement afin de s’assurer que le contact du module avec la carte-mère soit parfait:

Changement du module vibreur sur un iPhone 4S
