Grâce à ce tutoriel, vous allez pouvoir comprendre comment procéder au changement du tactile sur un iPhone 3GS.
Le tactile (ou digitizer) d’un iphone 3GS est composé d’une dalle en verre sous lequel est fixé un écran tactile composé d’innombrables conducteurs qui quadrillent la surface de l’écran. Le pression d’un doigt interrompt le courant, ce qui détermine le point d’impact.
Les deux éléments ne sont pas séparables (méfiez-vous des enseignes qui vous proposent sur le web la dalle en verre simple, celle-ci n’est pas montable!). L' écran LCD est en revanche parfaitement séparable du tactile.

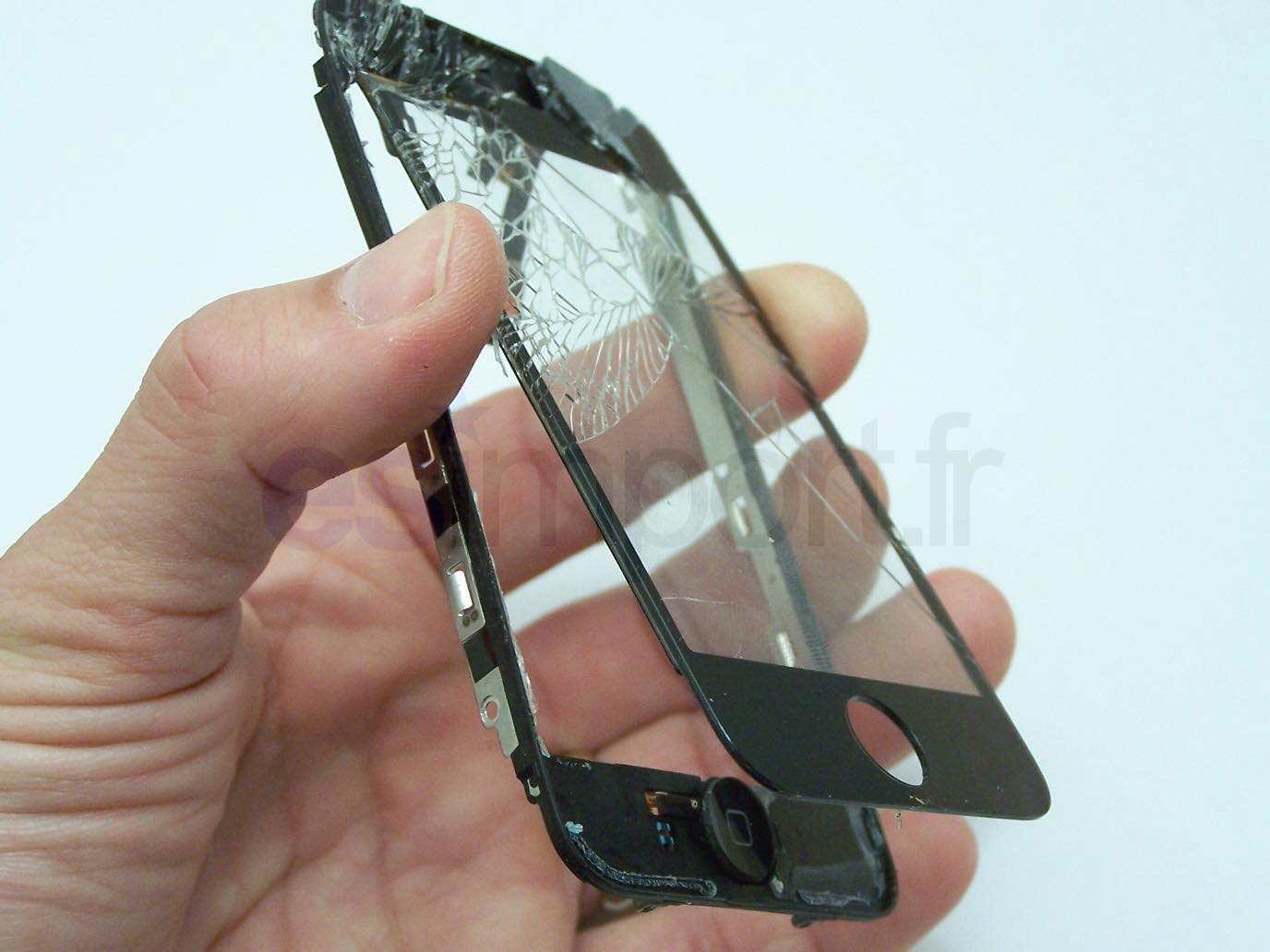

Une vitre tactile fissurée provenant d’une chute est une des pannes les plus courantes, et n’est pas une opération très complexe, même si le démantèlement d’un écran fissuré peut vite devenir fastidieux suivant son état (si l’opération vous rebute, nous pouvons nous en charger pour vous).
Si l'écran LCD est touché, il sera plus judicieux et plus simple de changer la face avant complète.
Il faut au préalable retirer la face avant complète en suivant les huit premières étape de la page ‘ 3GS batterie ‘
Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un iPhone 3GS Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.
étape 1

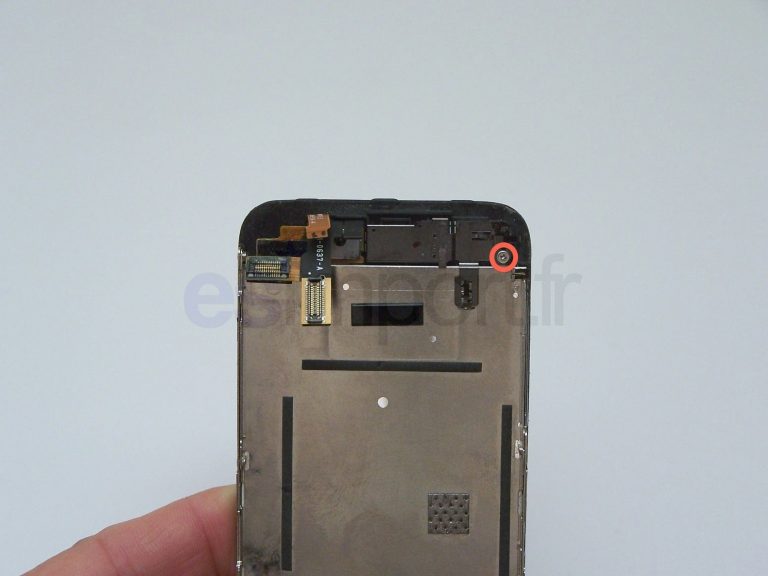

dévisser la vis de rattachement du support LCD au chassis
étape 2

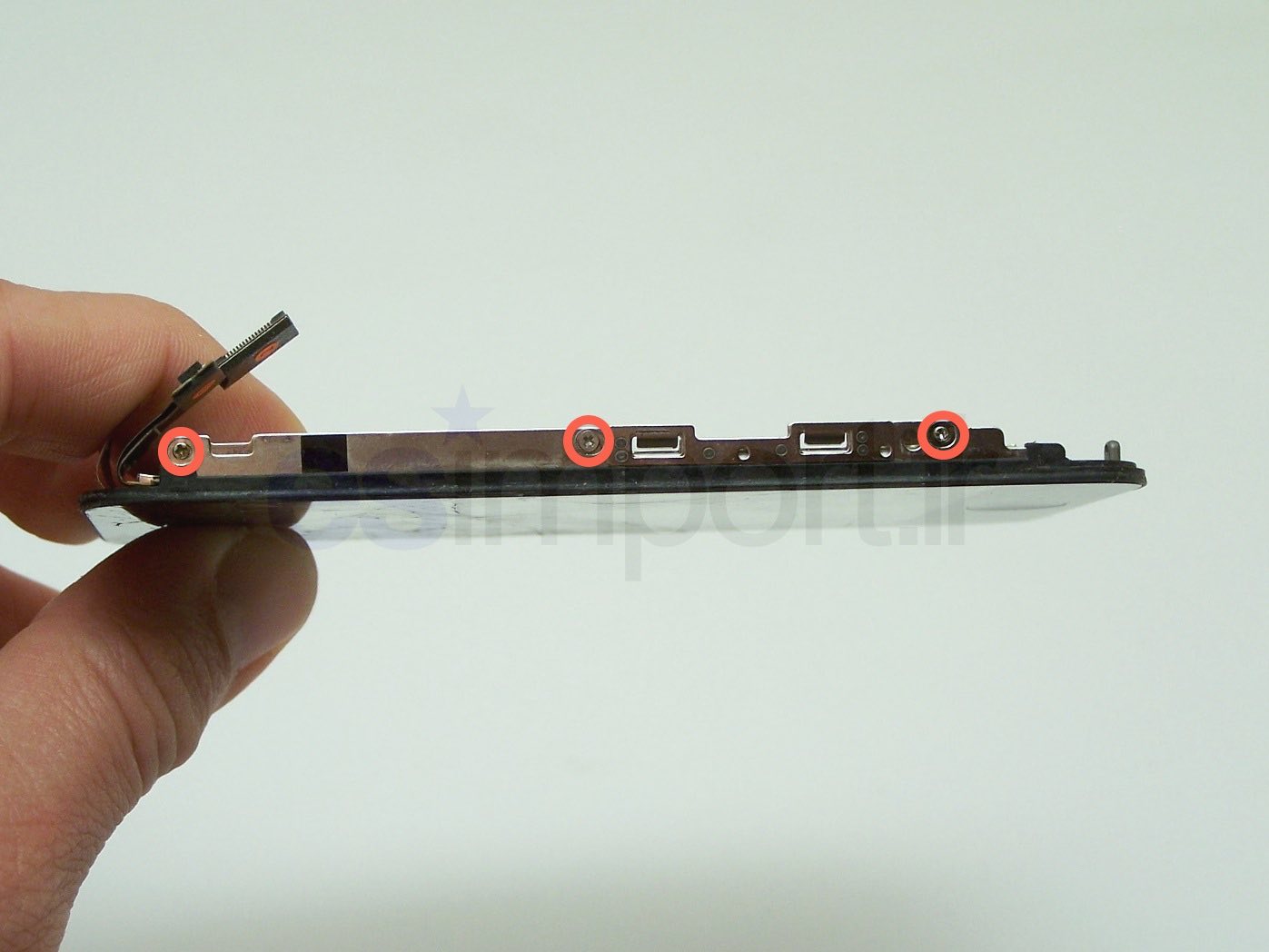

dévisser les 5 vis latérales du châssis, après avoir au préalable retiré le ruban adhésif noir
étape 3

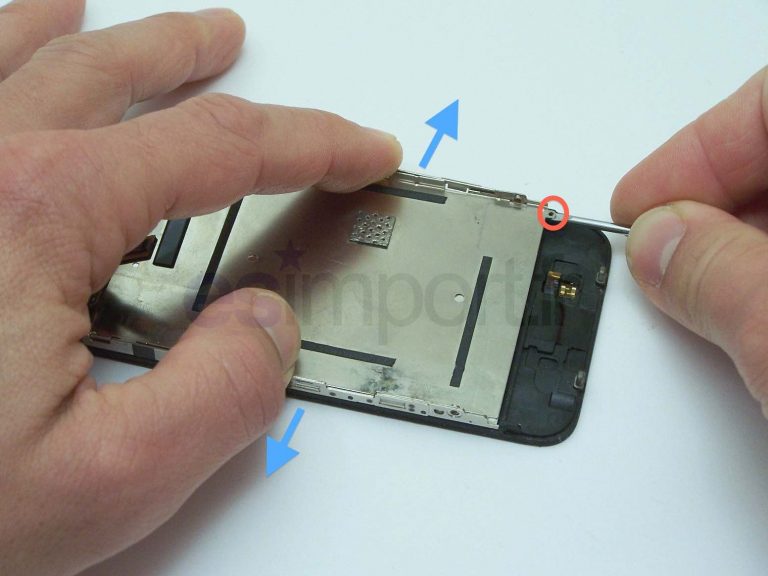

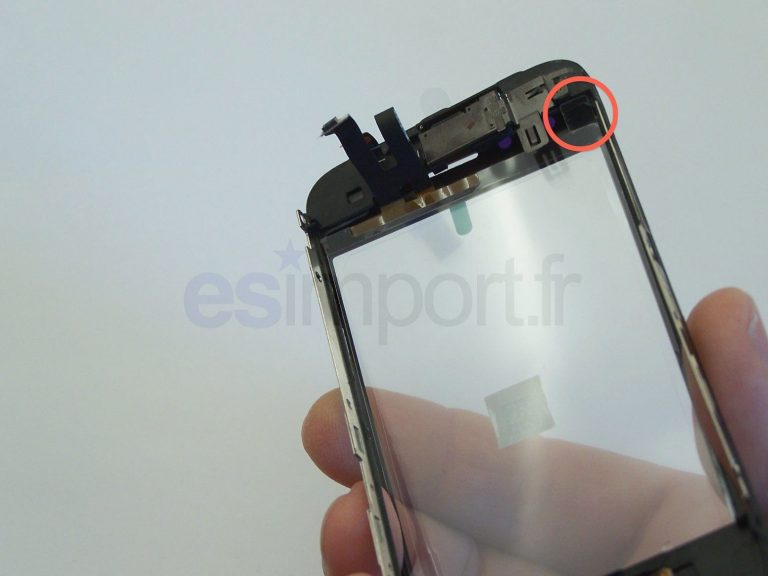

soulever à l’aide d’un petit tournevis plat le support LCD du téton, tout en écartant les deux languettes du châssis. Si cela ne fonctionne pas, vérifier bien que toutes les vis ont été retirées
étape 4

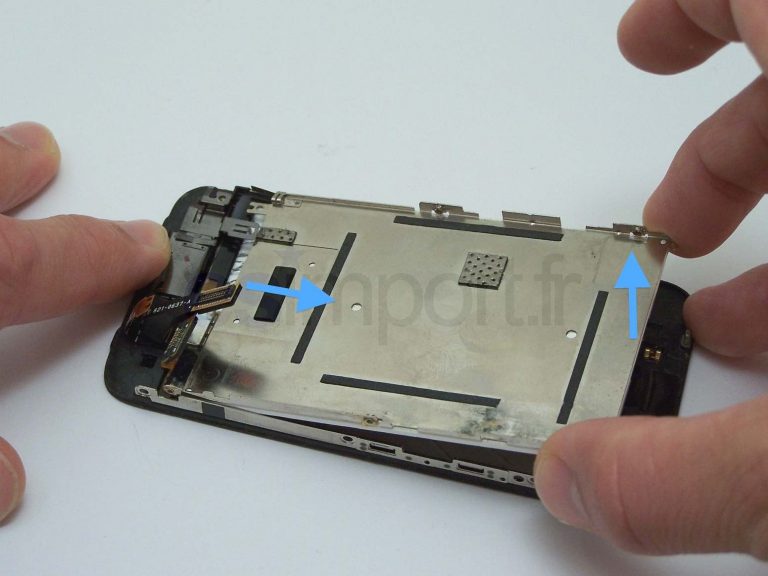

soulever tout en tirant tirer le châssis vers le bas
étape 5
votre châssis est désormais désolidarisé du LCD. A partir de cette étape, deux choix sont possible:
- changer la demi-face avant
- changer la vitre tactile, auquel cas il faut poursuivre le démontage
étape 6

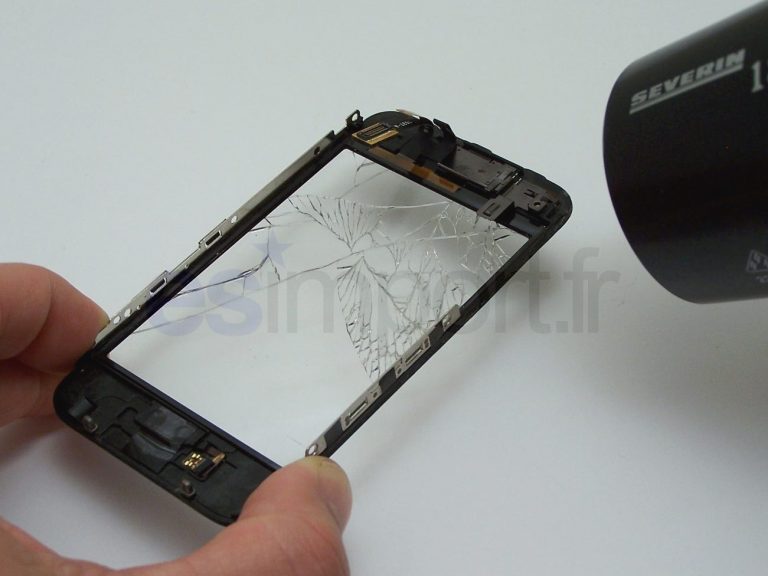

le sèche-cheveux est un bon moyen pour chauffer la colle, et lui faire perdre ses propriétés adhérentes. N’hésitez pas à chauffer à plusieurs reprises afin de décoller le tactile du châssis. Attention à ne pas abîmer le joint sur tout le pourtour du châssis.
étape 7

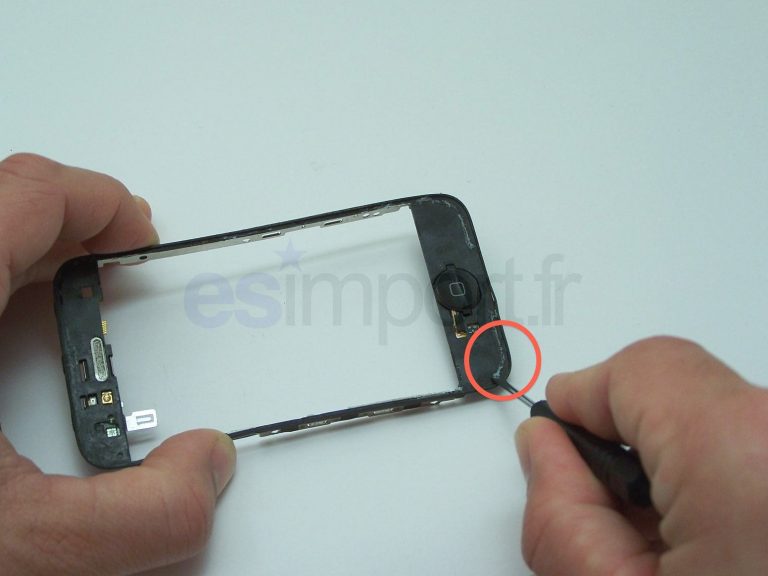

chercher le point faible, et plutôt utiliser l’ongle qu’un outil métallique afin de ne pas blesser le joint. Attention à ne pas trop forcer sur le châssis qui est très déformable. Si le tactile s’écaille en de nombreuses pièces de verre, utiliser un ruban adhésif pour ‘fixer’ les particules. Bien protéger les yeux
étape 8
bien nettoyer les derniers restes de colle. Le châssis doit être parfaitement propre. On peut s’aider du sèche-cheveux au besoin
Remplacement de la vitre tactile sur un iPhone 3GS
étape 9

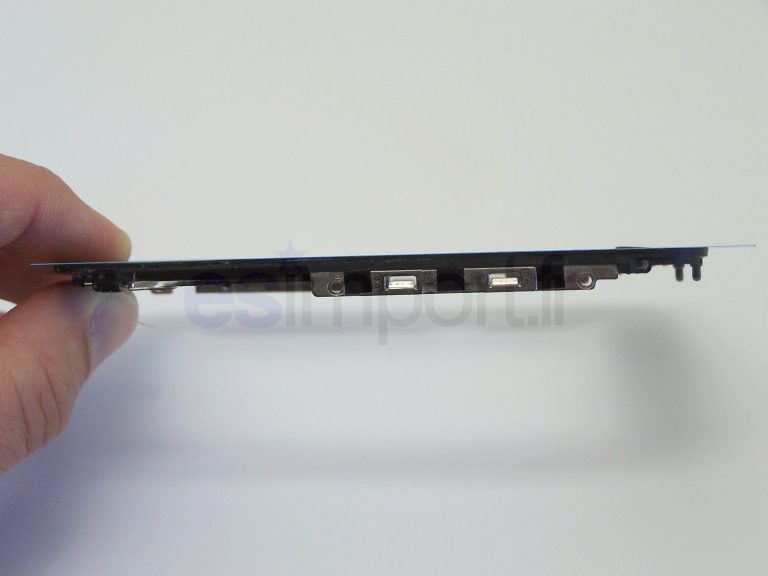

le châssis nettoyé doit être parfaitement droit, afin d’éviter que le nouveau tactile dépasse du contour chromé une fois monté
étape 10

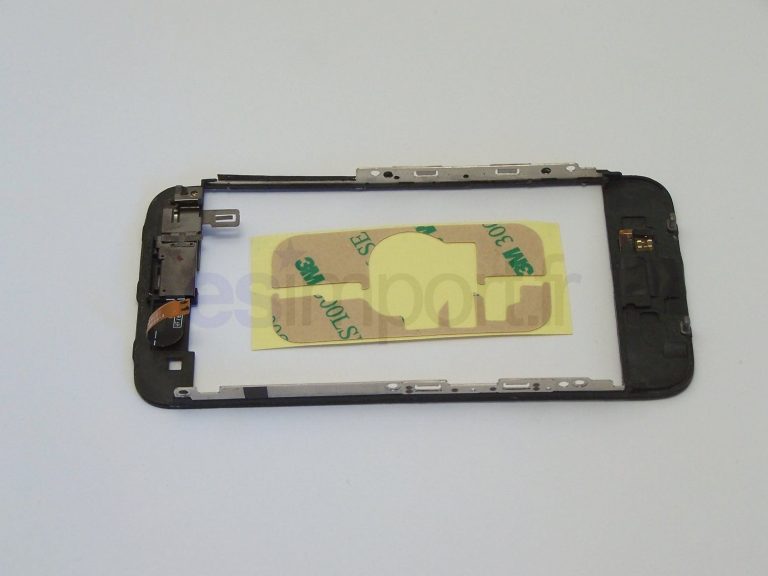

le nouveau tactile sera posé avec des stickers appropriés:
étape 11

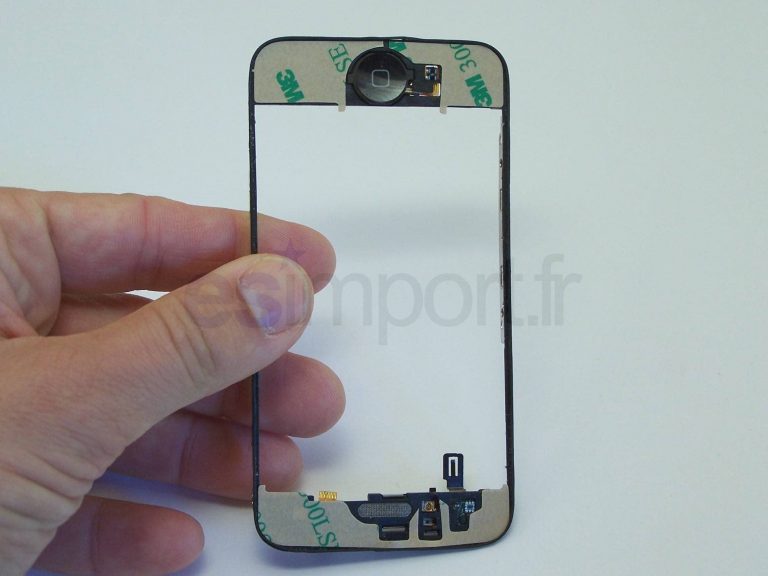

voici les stickers posés. Il peut arriver qu’un sticker soit légèrement trop grand, auquel cas il faudra amputer une partie au milieu afin d’éviter qu’il recouvre les joints aux bords
étape 12

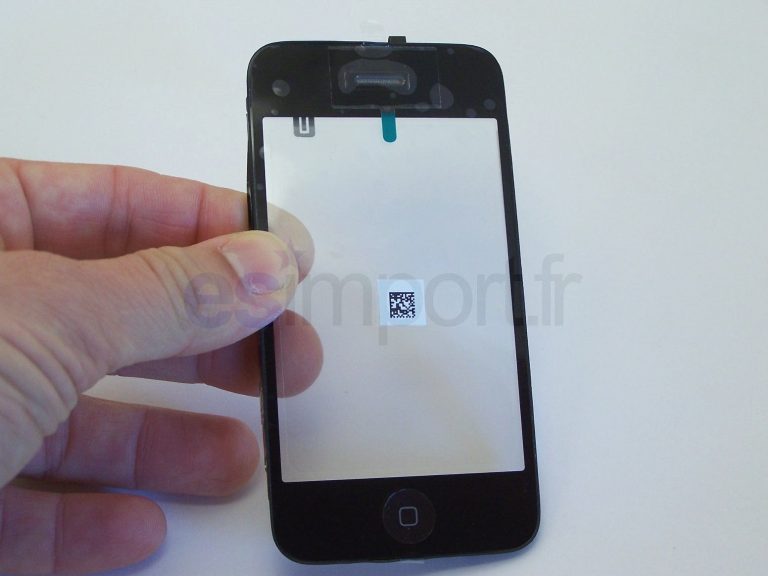

sur le nouveau tactile, retirer le film du sticker, et les protecteurs plastique sur le haut et le bas du tactile côté intérieur puisque ces surfaces seront collées
étape 13

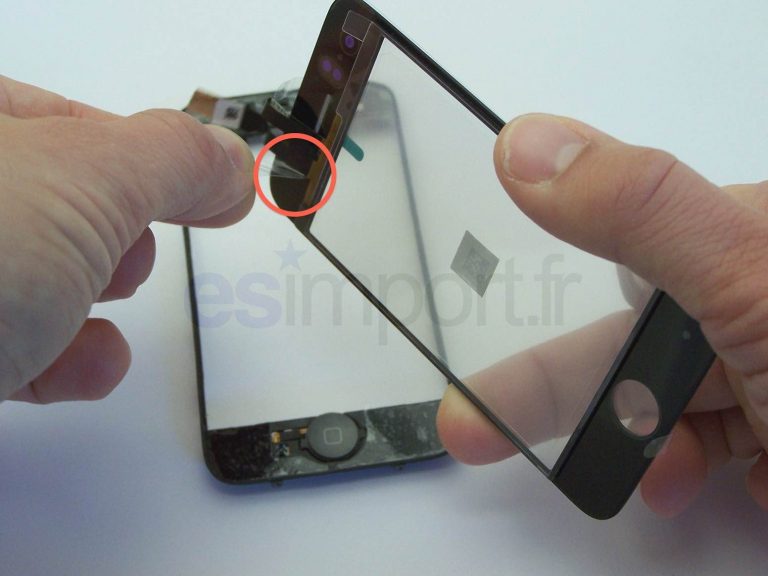

coller le tactile sur le châssis. Ne pas retirer encore le protecteur intérieur, mais bien veiller à en sortir la languette (cette dernière ne doit pas être prise entre le châssis et le tactile
étape 14
le tactile doit se loger parfaitement dans le châssis, et ne pas dépasser des joints. Si le tactile dépasse, c’est que le châssis a été déformé au cours des opérations précédentes.
étape 15
le tactile est maintenant posé. Le protecteur intérieur sera retiré juste avant la pose du LCD.
Vous venez de procéder au changement du tactile sur un iPhone 3GS. Pour poser le LCD, cliquer sur remplacement de l'écran LCD sur un iPhone 3GS.
