Grâce à ce tutoriel, vous allez pouvoir comprendre comment procéder au changement de la nappe jack sur un iPhone 3GS.
Cette opération est nécessaire lorsqu’un défaut sur un des bouton on/off, volume, sortie jack (kit piéton) est constaté. Le défaut le plus courant est la rupture de la nappe jack, ou alors, lorsqu’il faut effectuer une pression plus importante sur les boutons volume ou ON/OFF.

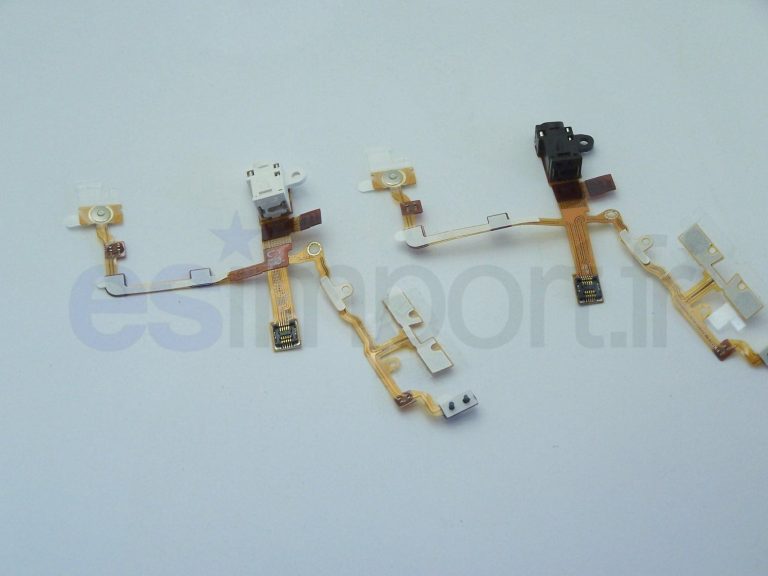

Deux couleurs de nappe jack (blanche, noire) existent en fonction de la couleur de la coque de l’iPhone.
Prenez garde lors de la manipulation de la nouvelle nappe jack, car étant très fine, elle est très fragile. Il faut au préalable suivre les 26 premières étapes de la page ‘changement de la coque arrière’
étape 1

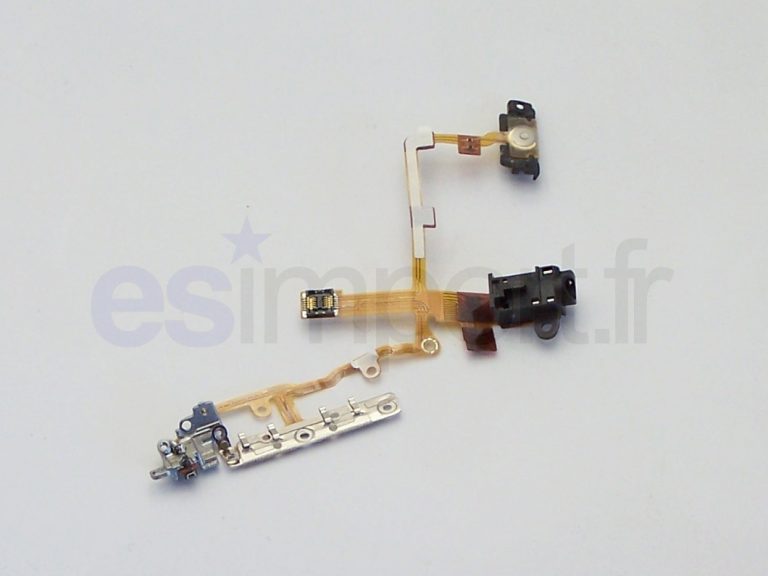

La nappe est livrée munie d’autocollants qu’il faudra faire adhérer aux pièces. Il faudra donc décoller les différents supports on/off, volume, vibreur et les remonter sur la nouvelle nappe.
étape 2

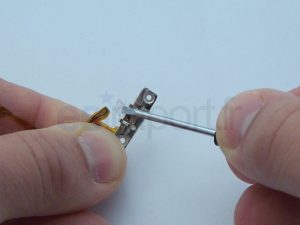

décoller les différentes pièces en mémorisant leur emplacement:
étape 3

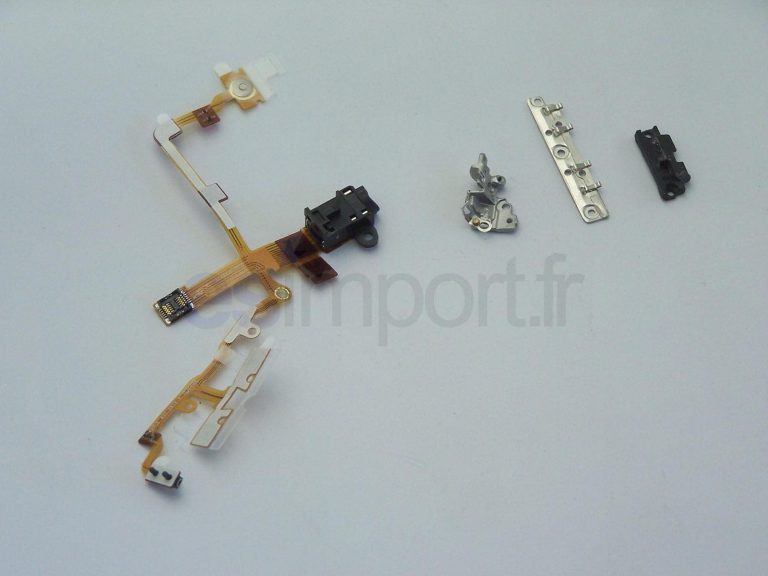

les 3 pièces devraient être propres, sans traces de colle avant montage sur la nouvelle nappe
étape 4

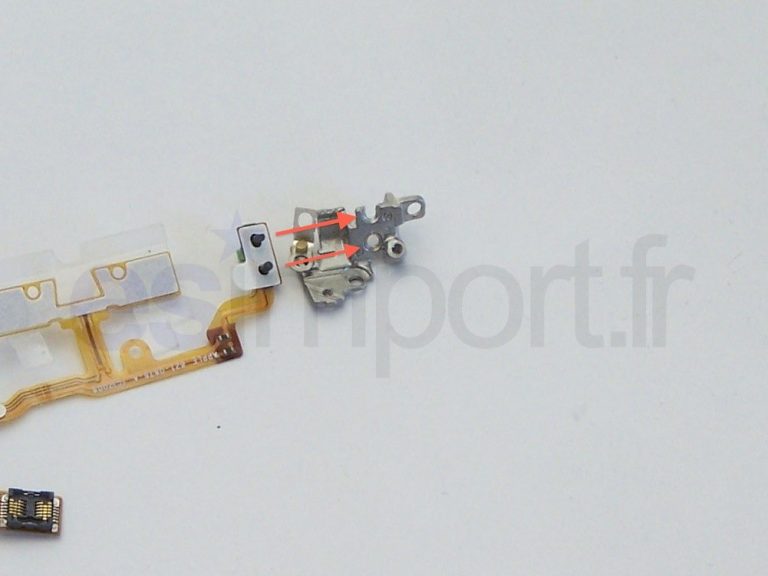

l’extrémité de la nappe jack munie de l’interrupteur du bouton mute s’insère dans le support métal au moyen de deux tétons en plastique qu’il faudra chauffer après positionnement. Utiliser un fer à souder
Changement de la nappe jack sur un iPhone 3GS
étape 5
commencer par monter la nappe côté interrupteur on/off
étape 6

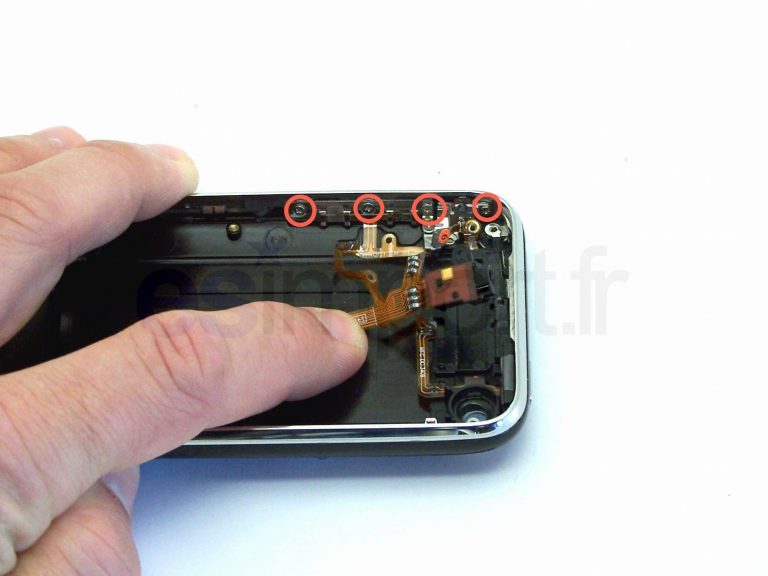

monter ensuite les 4 vis côté bouton volume
étape 7

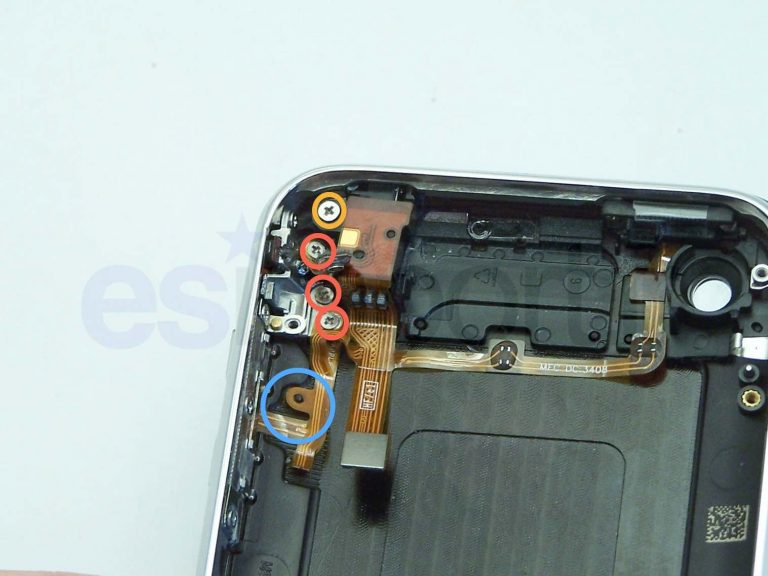

monter ensuite les 4 vis du support vibreur et support jack. Attention à l’enroulement de la nappe. La nappe doit se positionner sur le téton en plastique noir par deux fois (cercle bleu ci-dessous)
Vous venez de procéder au changement de la nappe jack sur un iPhone 3GS. Suivre ensuite les étape dans le sens chronologique inverse sur la page ‘changement de la coque arrière‘ .
