Grâce à ce tutoriel, vous allez pouvoir comprendre comment procéder au changement du dock connecteur sur un iPhone 3GS.
Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.
Suivre au préalable les 15 premières étape de la page changement coque complète 3GS
étape 1

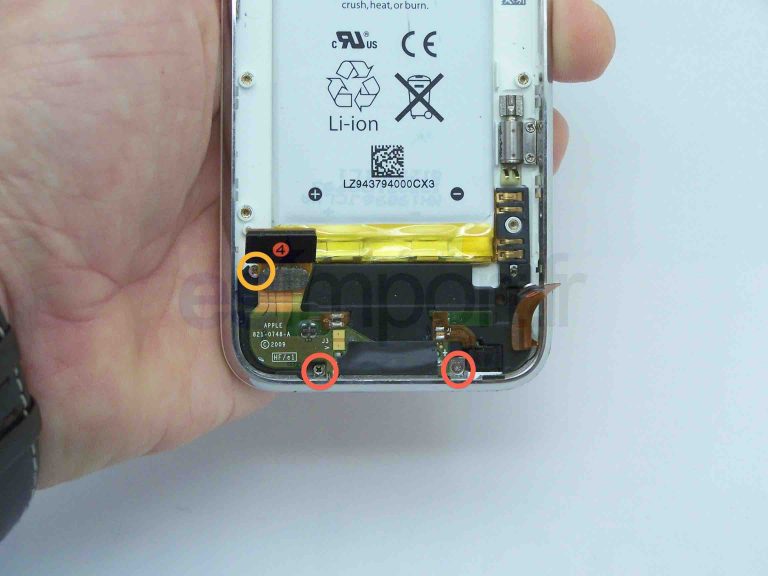

dévisser les 3 vis du connecteur de charge USB 3GS
étape 2

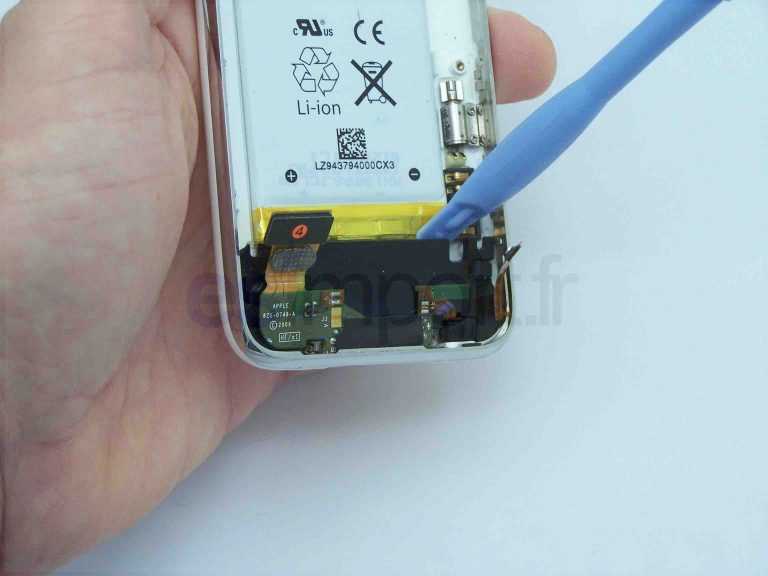

soulever délicatement le dock connecteur
Changement du dock connecteur sur un iPhone 3GS
étape 3

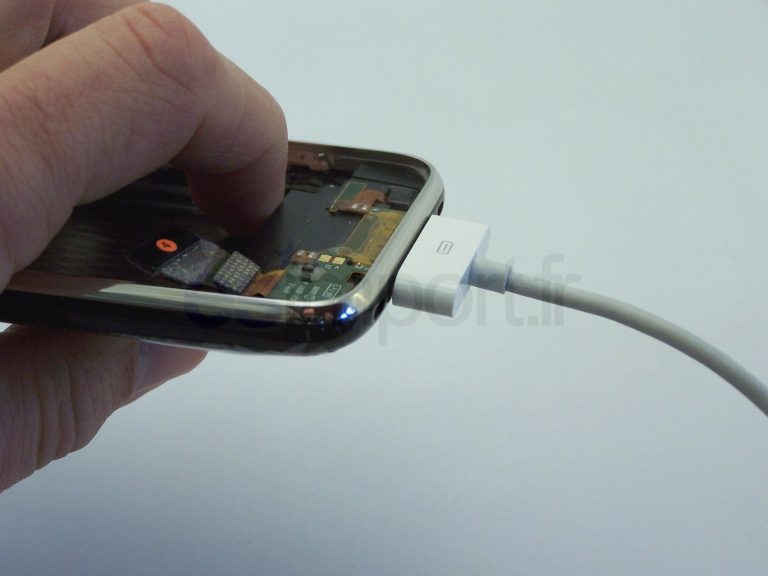

remonter le dock neuf, en veillant bien à positionner les pattes au-dessus des pattes du contour chromé. Vérifier le positionnement à l’aide du câble USB avant de revisser l’ensemble. Le câble doit s’enficher sans forcer:
Vous venez de procéder au remplacement du dock connecteur sur un iPhone 3GS. Remonter ensuite dans le sens chronologique inverse.
