Remplacer lecteur cd par SSD sur iMac 21 pouces A1311 mi 2010

Ce tutoriel vous guidera pas à pas pour le changement du lecteur optique par un SSD sur un iMac A1311 2010

Afin d’améliorer les performances d’un iMac, il est possible de monter un disque Flash dans l’emplacement du lecteur optique. On disposera alors de deux disques, un classique, et un SSD que l’on pourra éventuellement lier avec la technologie FusionDrive.

Outils nécessaires :



Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

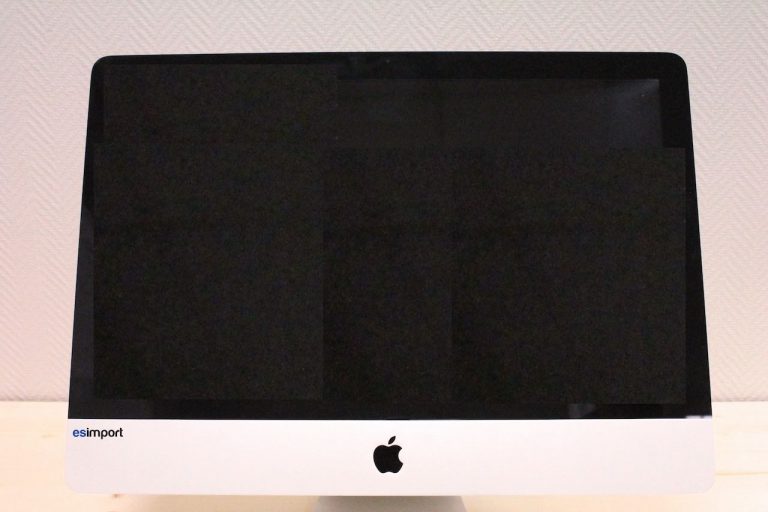

En premier lieu, débrancher l’alimentation, poser l’iMac sur une surface plane :

Remplacement du lecteur optique par SSD sur iMac 21,5″ A1311 mi 2010

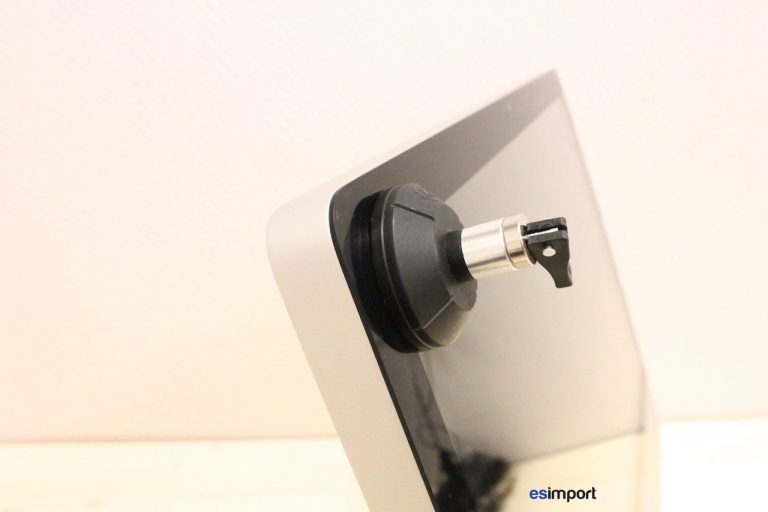

Poser les ventouses sur les coins supérieurs de la vitre de l'iMac :

Remplacement du lecteur optique par SSD sur iMac 21,5″ A1311 mi 2010

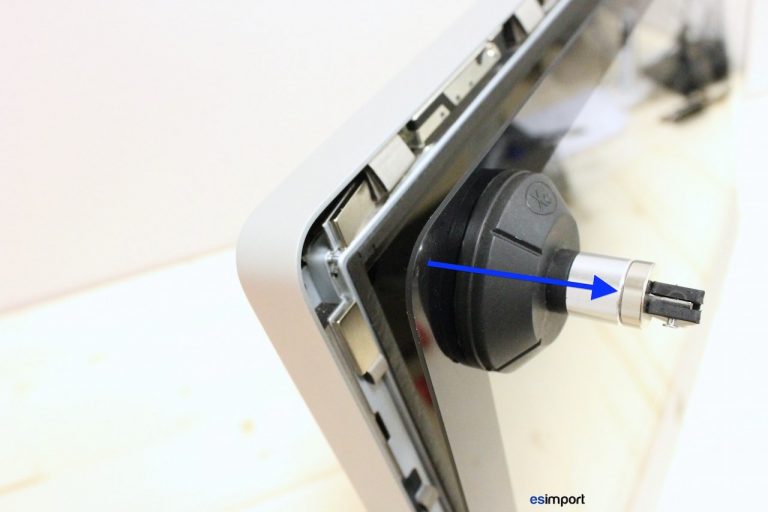

Tirer délicatement sur les deux ventouses à la fois. La surface vitrée devrait venir assez facilement. Cette dernière est simplement posée de manière magnétique sur le châssis de l’iMac. Entreposer la vitre en lieu sûr, protégée de la poussière :

Remplacement du lecteur optique par SSD sur iMac 21,5″ A1311 mi 2010

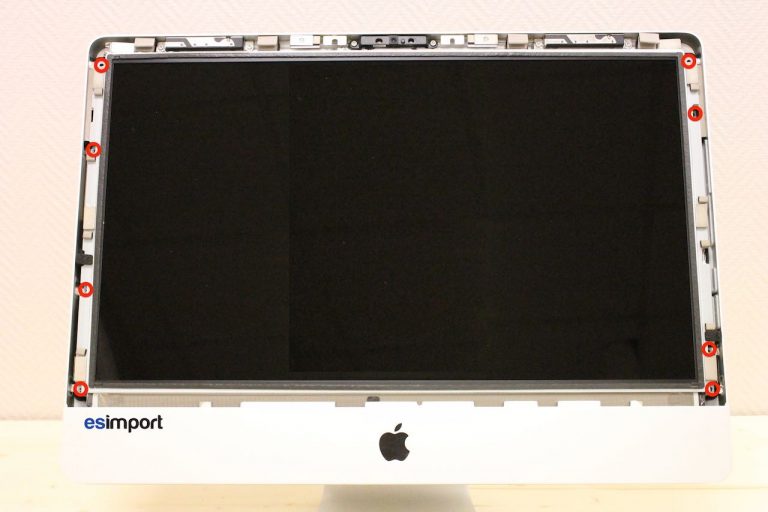

Dévisser avec le tournevis torx 9, les 8 vis qui maintiennent l’écran LCD au châssis de l'imac:

Remplacement du lecteur optique par SSD sur iMac 21,5″ A1311 mi 2010

Basculer l’écran vers vous en le maintenant.

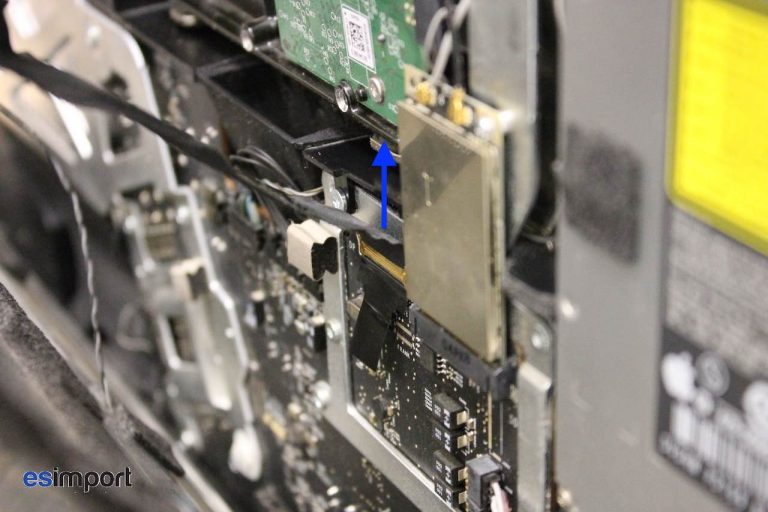

Déconnecter maintenant le câble vidéo principal LVDS de la carte-mère :

Remplacement du lecteur optique par SSD sur iMac 21,5″ A1311 mi 2010

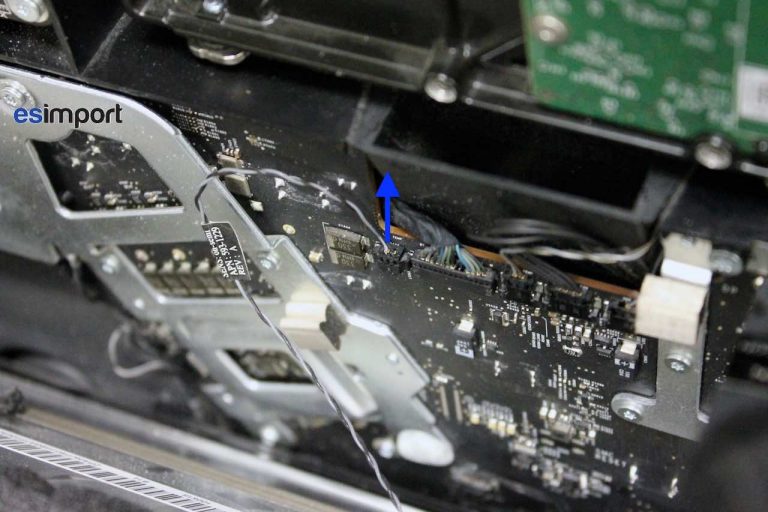

Déconnecter vers le haut le câble de la sonde de température de l'écran de l'imac :

Remplacement du lecteur optique par SSD sur iMac 21,5″ A1311 mi 2010

Débrancher le câble d’alimentation du rétro-éclairage :

Remplacement du lecteur optique par SSD sur iMac 21,5″ A1311 mi 2010

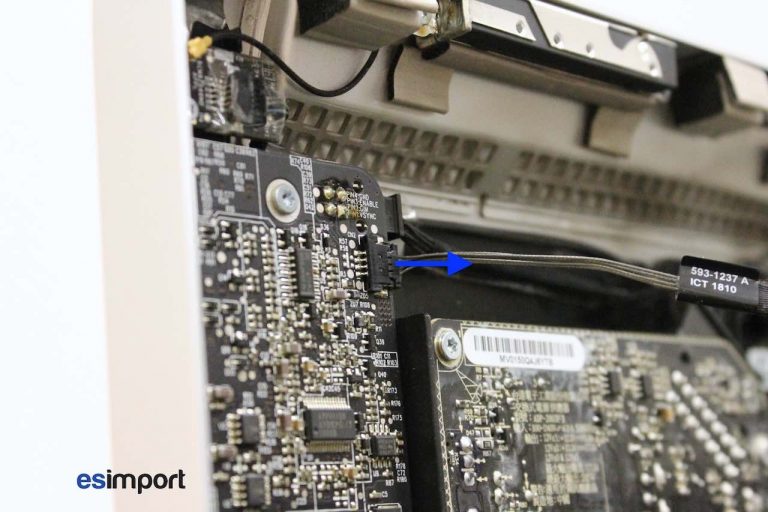

Puis déconnecter le câble sync. Attention, faire particulièrement attention au bloc alimentation située juste à côté, dont les condensateurs peuvent encore être chargés d’électricité. Il est préférable d’attendre une quinzaine de minutes le déchargement complet du bloc après avoir déconnecté l’iMac du secteur sous peine de décharge :

Remplacement du lecteur optique par SSD sur iMac 21,5″ A1311 mi 2010

L’ensemble écran peut désormais être totalement déposé et entreposé dans un endroit exempt de poussière.

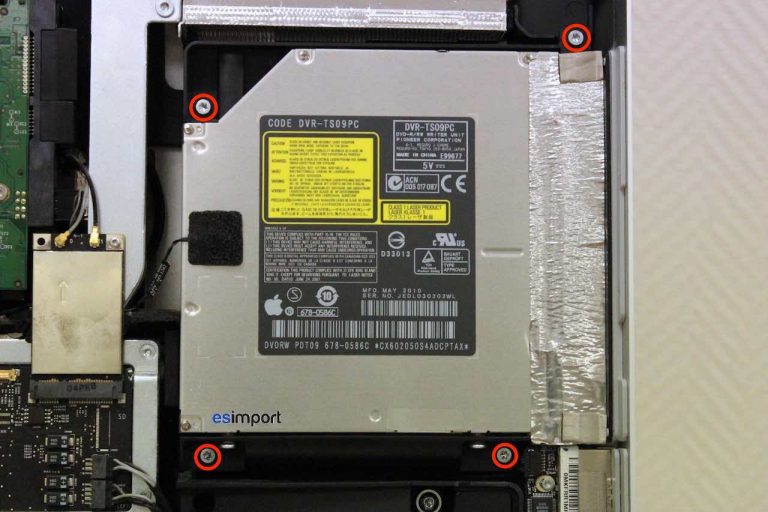

A l’aide du tournevis Torx 9, dévisser les 4 vis :

Remplacement du lecteur optique par SSD sur iMac 21,5″ A1311 mi 2010

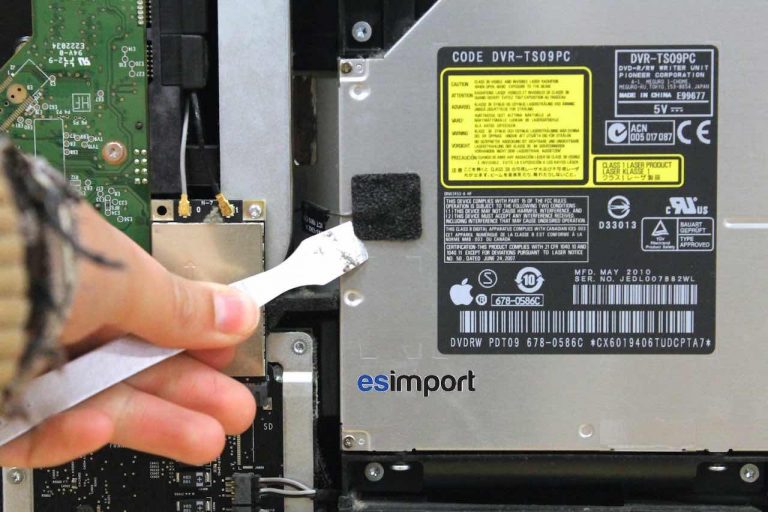

Décoller la sonde de température du lecteur optique avec la spatule en retirant d’abord la mousse protectrice. Cette sonde est importante, ne pas la reconnecter lors du remontage de l'imac provoquera un emballement du ventilateur associé au lecteur cd:

Remplacement du lecteur optique par SSD sur iMac 21,5″ A1311 mi 2010

Dégager le lecteur cd de son emplacement en le sortant des deux tétons en plastique gris situé sur le côté droit

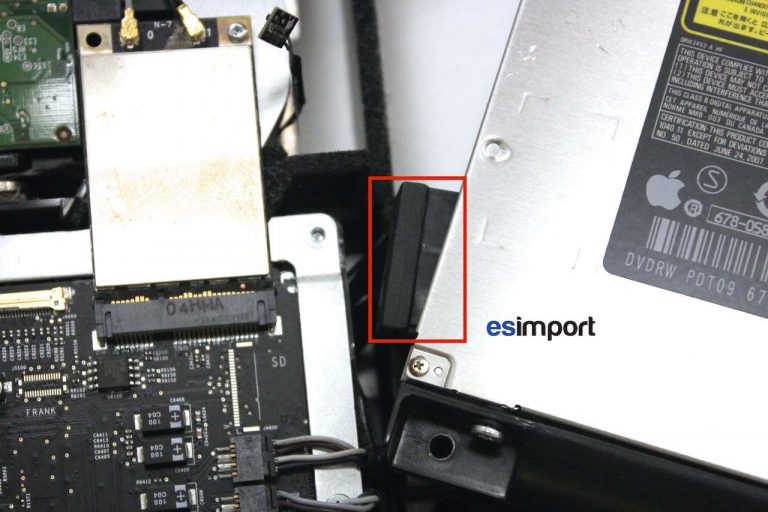

Déconnecter le câble SATA du lecteur cd :

Remplacement du lecteur optique par SSD sur iMac 21,5″ A1311 mi 2010

Nous devons récupérer le support du lecteur optique pour y monter l’adaptateur SSD.

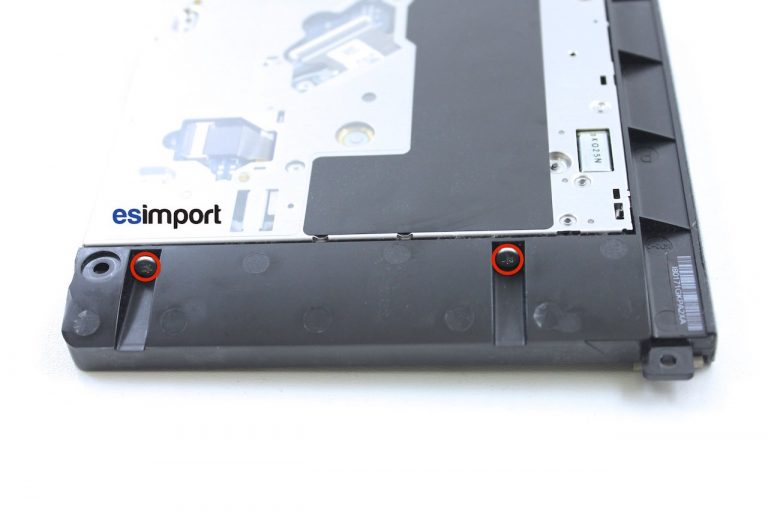

Commencer par dévisser les 2 vis torx 9 sur le haut du support :

Remplacement du lecteur optique par SSD sur iMac 21,5″ A1311 mi 2010

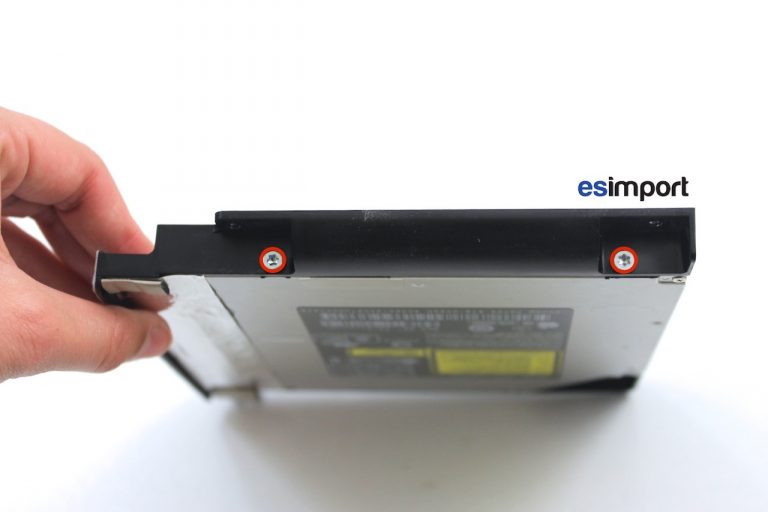

Puis faire de même sur les positions opposées :

Remplacement du lecteur optique par SSD sur iMac 21,5″ A1311 mi 2010

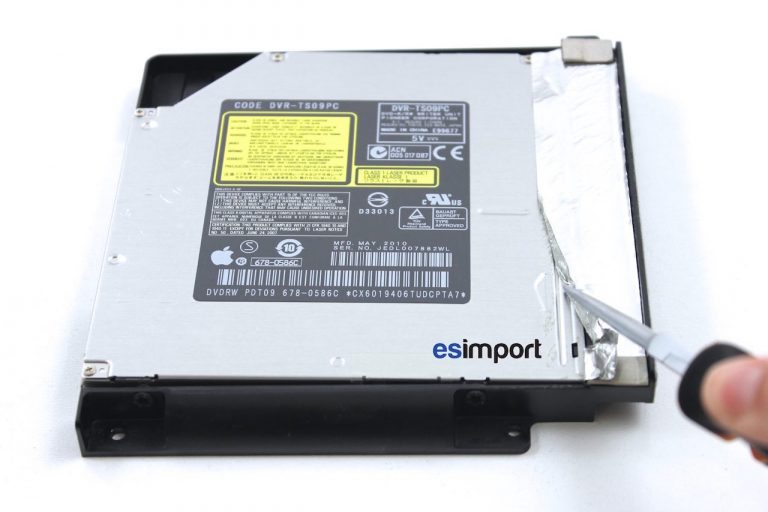

Décoller l’adhésif métallique du lecteur optique avec la pince :

Remplacement du lecteur optique par SSD sur iMac 21,5″ A1311 mi 2010

Dégager le lecteur cd.

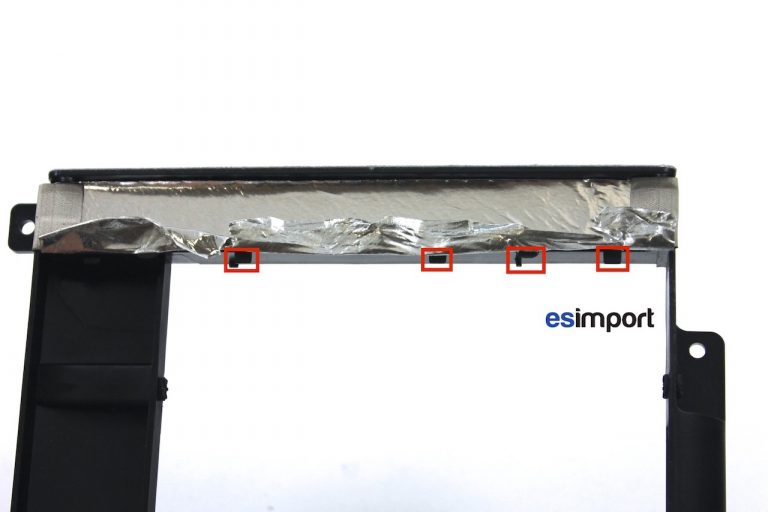

Il peut arriver que le support du lecteur optique ne soit pas vraiment adapté à recevoir un SSD. Nous avons donc dû « bricoler » en coupant les petits tétons en plastique afin que l’adaptateur SSD se loge parfaitement:

Remplacement du lecteur optique par SSD sur iMac 21,5″ A1311 mi 2010

Remplacement du lecteur CD par un SSD sur un iMac A1311 2010

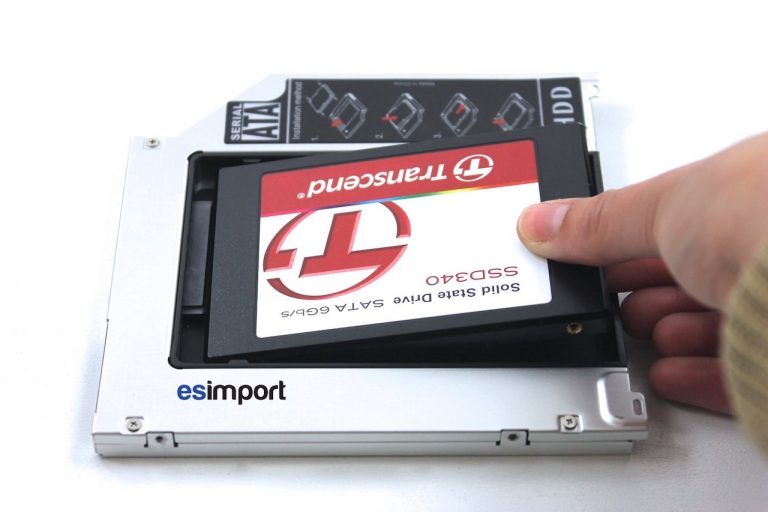

On peut maintenant procéder au montage du disque SSD dans son adaptateur :

Remplacement du lecteur optique par SSD sur iMac 21,5″ A1311 mi 2010

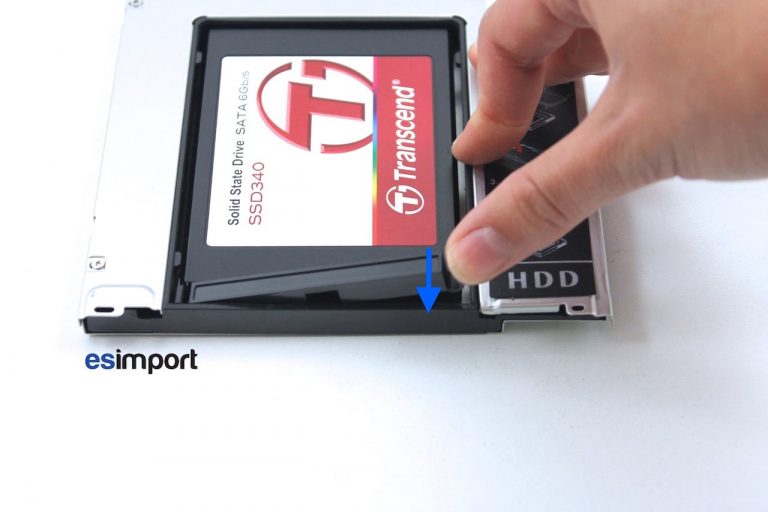

Le caler avec la barrette en plastique :

Remplacement du lecteur optique par SSD sur iMac 21,5″ A1311 mi 2010

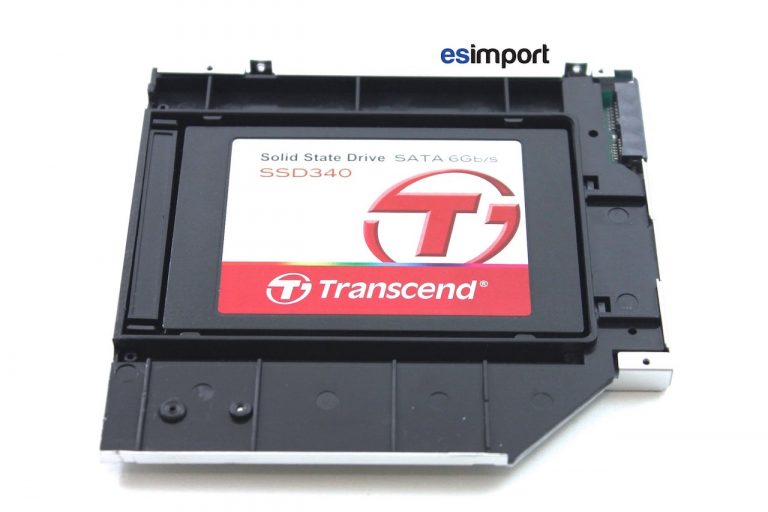

Pour adapter au mieux ce montage, nous avons aussi retiré le cache métallique de l’adaptateur SSD en retirant les 4 vis cruciformes (dont une située sous l’étiquette) :

Remplacement du lecteur optique par SSD sur iMac 21,5″ A1311 mi 2010

L’adaptateur devrait maintenant s’introduire dans le support du lecteur optique. Remettre les 4 vis torx 9 au mieux (celles du dessus seront plus difficiles à revisser) :

Remplacement du lecteur optique par SSD sur iMac 21,5″ A1311 mi 2010

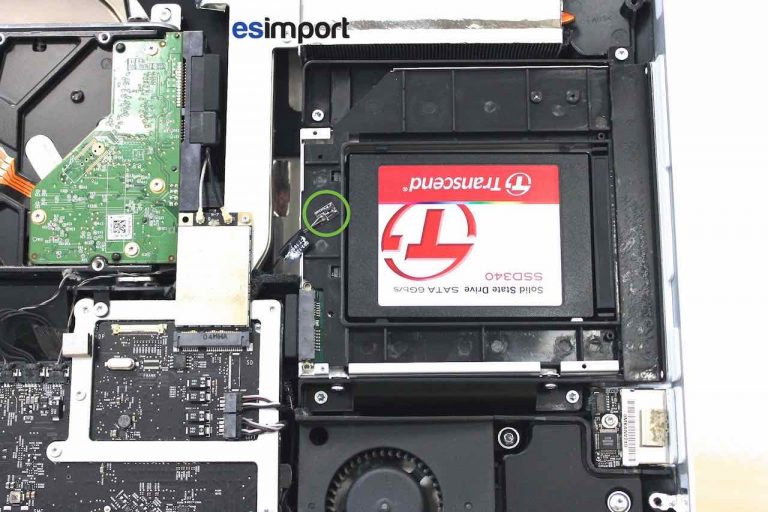

Remonter le support avec le disque SSD dans l’iMac en remettant les 4 vis sans oublier de fixer la sonde de température :
