Les modèles de Mac Mini sont des appareils très compacts. Leur démontage reste néanmoins assez simple car il y a peu d’éléments.
Ce tutoriel va vous indiquer comment démonter la carte-mère. Il peut servir de base pour remplacer la plupart des éléments : le disque dur, l’antenne wifi ou bien le ventilateur. Il montre aussi la façon de changer les barrettes de RAM.
Démontage préalable
Outils nécessaires :
- Spudger
- Tournevis torx 6
- Tournevis torx 8 ou Hex 2
- Une pince
Commencer par placer l’appareil de sorte à avoir accès au fond en plastique noir.

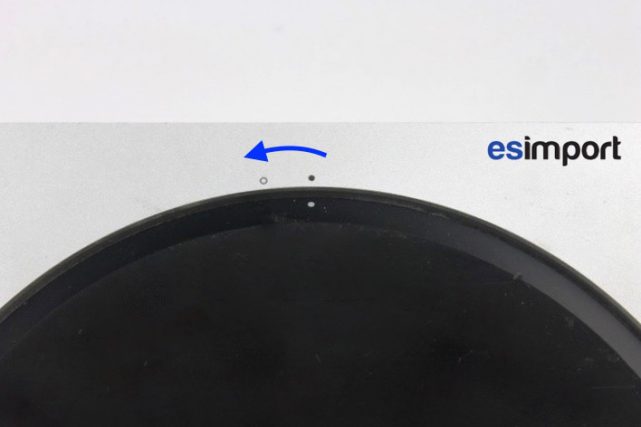

Tourner légèrement vers la gauche pour déverrouiller le capot et retirer celui-ci :

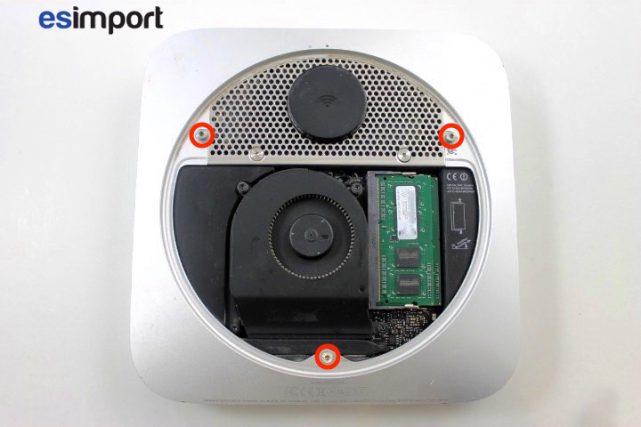

Avec le tournevis torx 8, dévisser ces 3 vis. Vous pouvez également utiliser un tournevis Hex 2 :

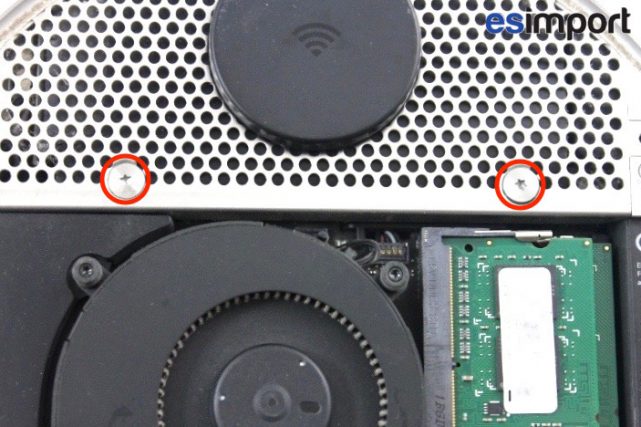

Dévisser les 2 vis torx 8 présentent sur le support wifi :

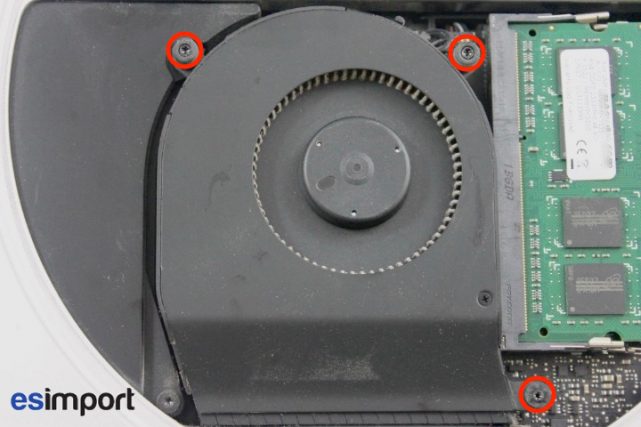

Retirer à présent les 3 vis torx 6 du ventilateur :

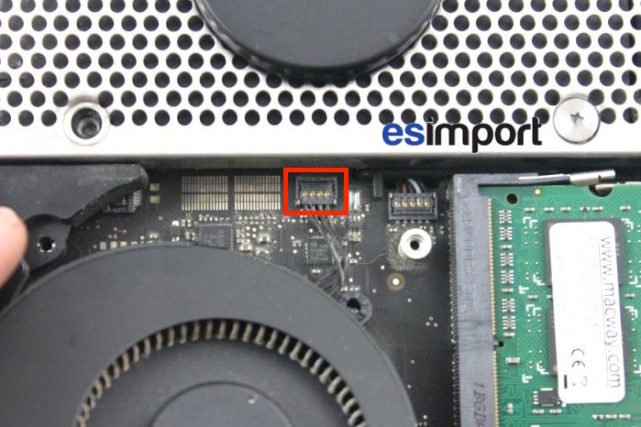

Avec le spudger, déconnecter le ventilateur de la carte-mère :

Une partie du support d’antenne wifi est logé sous le chassis. Pivoter ce dernier vers le haut et vers la droite sans le retirer entièrement : l’antenne est encore connectée à la carte airport :

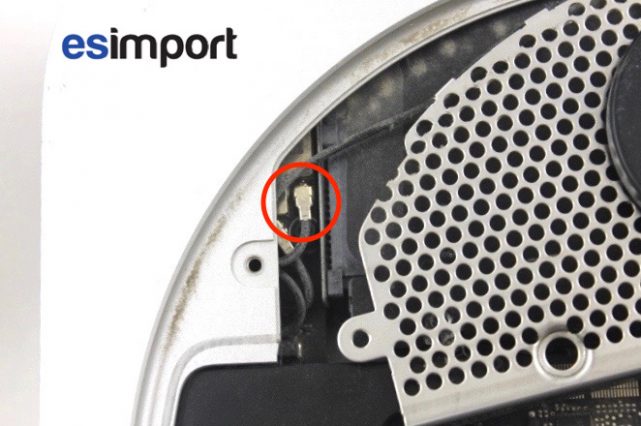

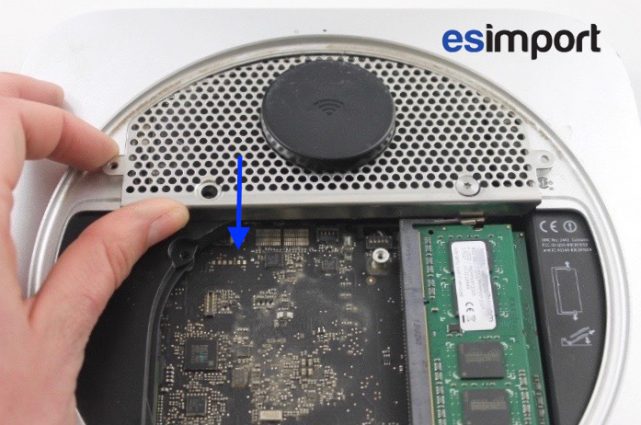

Déconnecter l’antenne avec le spudger, puis retirer la grille :

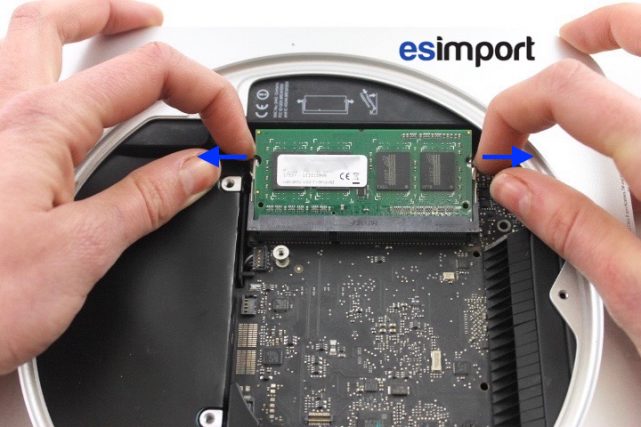

Ecarter les pattes de maintien de la première barrette RAM :

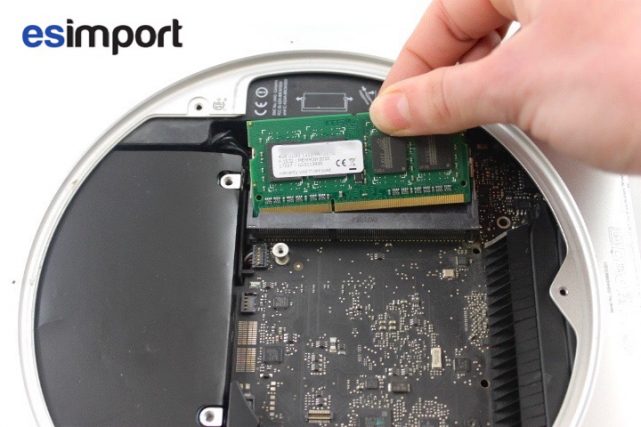

La barrette est désormais libérée, la retirer en la dégageant par le haut :

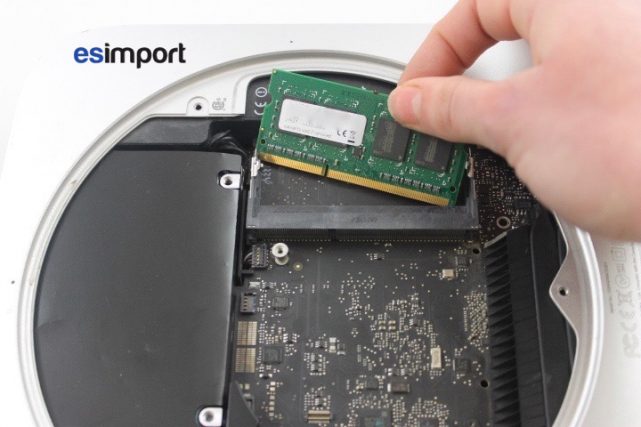

Procéder de la même façon pour la seconde :

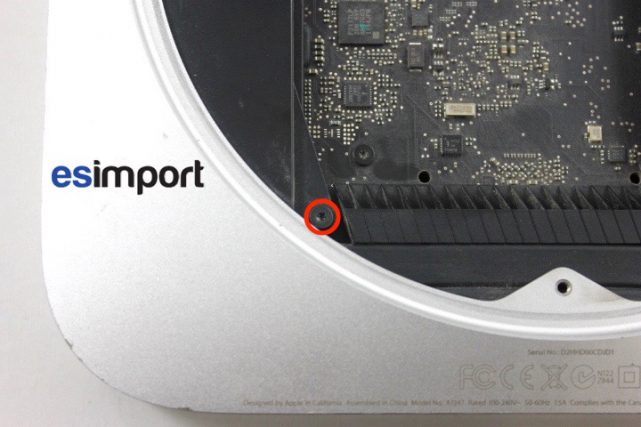

Ensuite, avec le tournevis torx 6, dévisser la vis qui fixe le cache du dissipateur thermique :

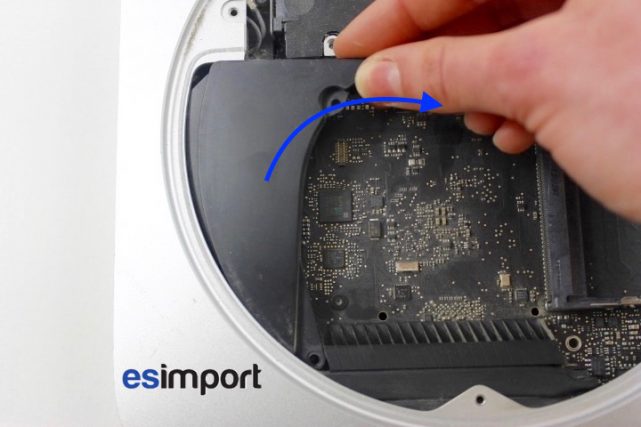

Ce cache peut être retiré en le dégageant par la droite :

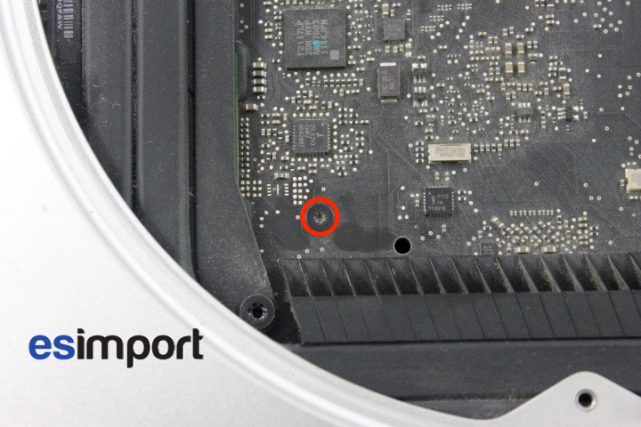

Dévisser l’unique vis torx 6 de la carte-mère :

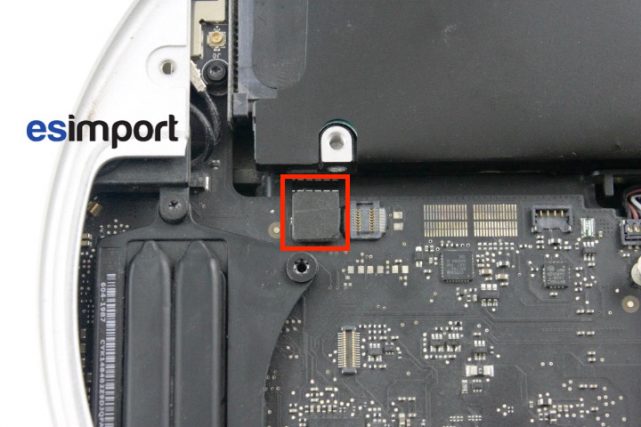

Avec le spudger, déconnecter la nappe SATA du disque dur :

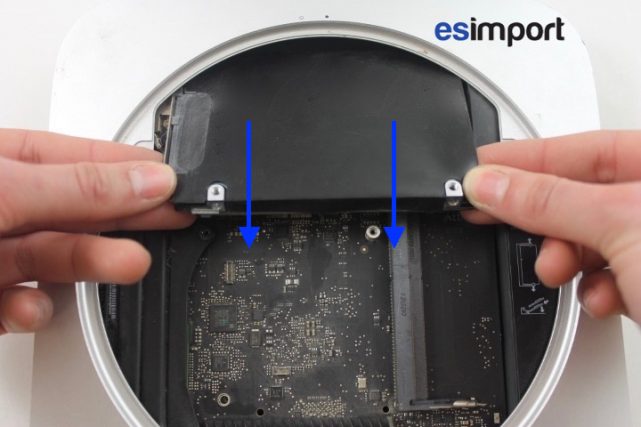

Le disque dur peut maintenant être retiré du mac mini en le tirant vers vous :

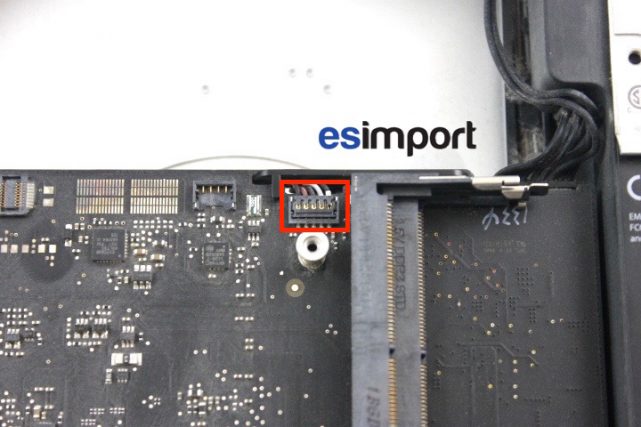

Toujours à l’aide du spudger, déconnecter le câble du haut-parleur sur la carte-mère du mac mini:

Retrait de la carte mère du mac mini

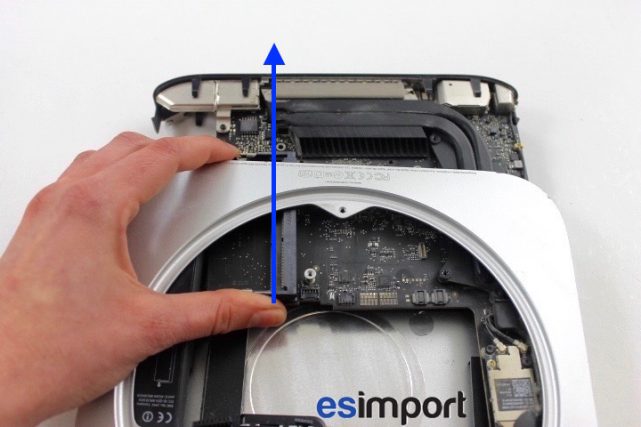

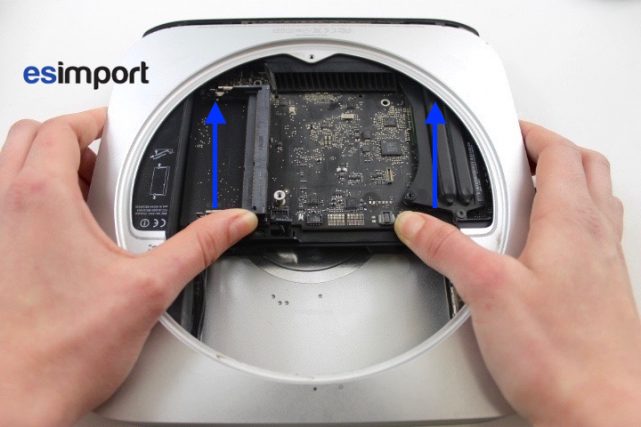

Pousser la carte-mère vers l’extérieur du chassis, sans l’enlever complètement, l’alimentation est encore connectée :

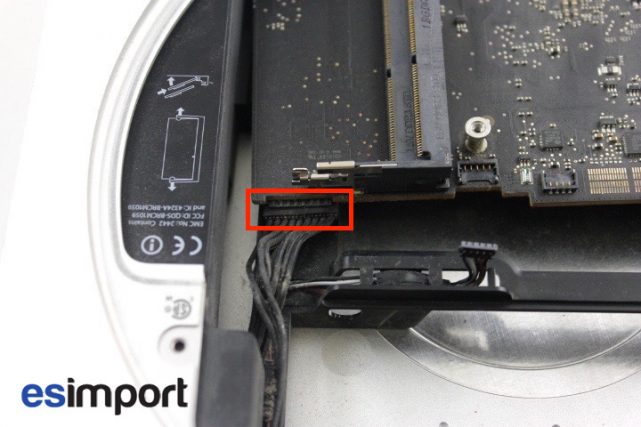

Déconnecter celle-ci avec la pince :

Pour finir, la carte-mère peut être retirée du chassis :

Le remontage du mac mini s’effectue dans le sens chronologique inverse.
