Changer la carte mère d'un MacBook Pro 13 pouces A1989

Votre MacBook ne démarre plus ? présente un écran noir ou un problème sur la carte-mère ? Il n'est pas si difficile d'en changer la carte-mère pour peu que l'on suive le tutoriel ci-dessous avec un minimum de rigueur.

Nota: ce modèle de macbook ne dispose plus ni de disque dur, ni de barettes SSD, de sorte que le remplacement de la carte-mère fera perdre irrémédiablement les données, puisque ces dernières sont constituées de puces intégrées directement sur la carte-mère.

Les outils nécessaires:

• Tournevis Pentalobe Macbook
• Tournevis Torx 5
• Tournevis Torx 3
• Spudger

Pièces nécessaires:

• carte mère MacBook Pro 13 pouces A1989

et évidemment une carte-mère de remplacement 'neuve' ou reconditionnée pour un macbook pro 13 pouces a1989 de 2018 ou 2019.

Vous pouvez remplacer la carte-mère d'origine par une carte-mère dont le processeur est différent mais impérativement de même génération (même numéro de modèle), faute de quoi il y a de grandes chances pour que la nouvelle carte-mère ne soit pas montable pour cause de connecteurs différents.

Pour résumer, il existe 4 versions de macbook A1989 année 2018 et 2019:

macbook pro 13 pouces 2018 core i5 2.3 ghz A1989
macbook pro 13 pouces 2018 core i7 2.7 ghz A1989

macbook pro 13 pouces 2019 core i5 2.4 ghz A1989
macbook pro 13 pouces 2019 core i7 2.8 ghz A1989

une carte-mère core i5 2.3 ghz 2018 peut par exemple être remplacée par une carte-mère core i7 2.8 ghz 2019, la réciproque étant vraie (bien que cela ne soit pas un choix favorable puis le macbook subira une perte de performance). Une carte-mère d'un autre modèle (autre que A1989) en revanche ne se montera pas dans un macbook A1989 car le châssis et le connecteurs seront différents.

note: sur ce modèle, la carte-mère est liée avec le bouton de reconnaissance tactile (touch ID). Dans le cas d'un changement de la carte, Il vous faudra impérativement changer le bouton. Une carte-mère A1989 vendue sur le net sans ce bouton est inutilisable.

Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un macbook pro 13 pouces 2018 Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

En premier lieu, dévisser les vis du couvercle de fond avec le Tournevis Pentalobe Macbook macbook puis démonter le couvercle en suivant ce tuto:


démonter le couvercle de fond d'un macbook pro 2018 A1989

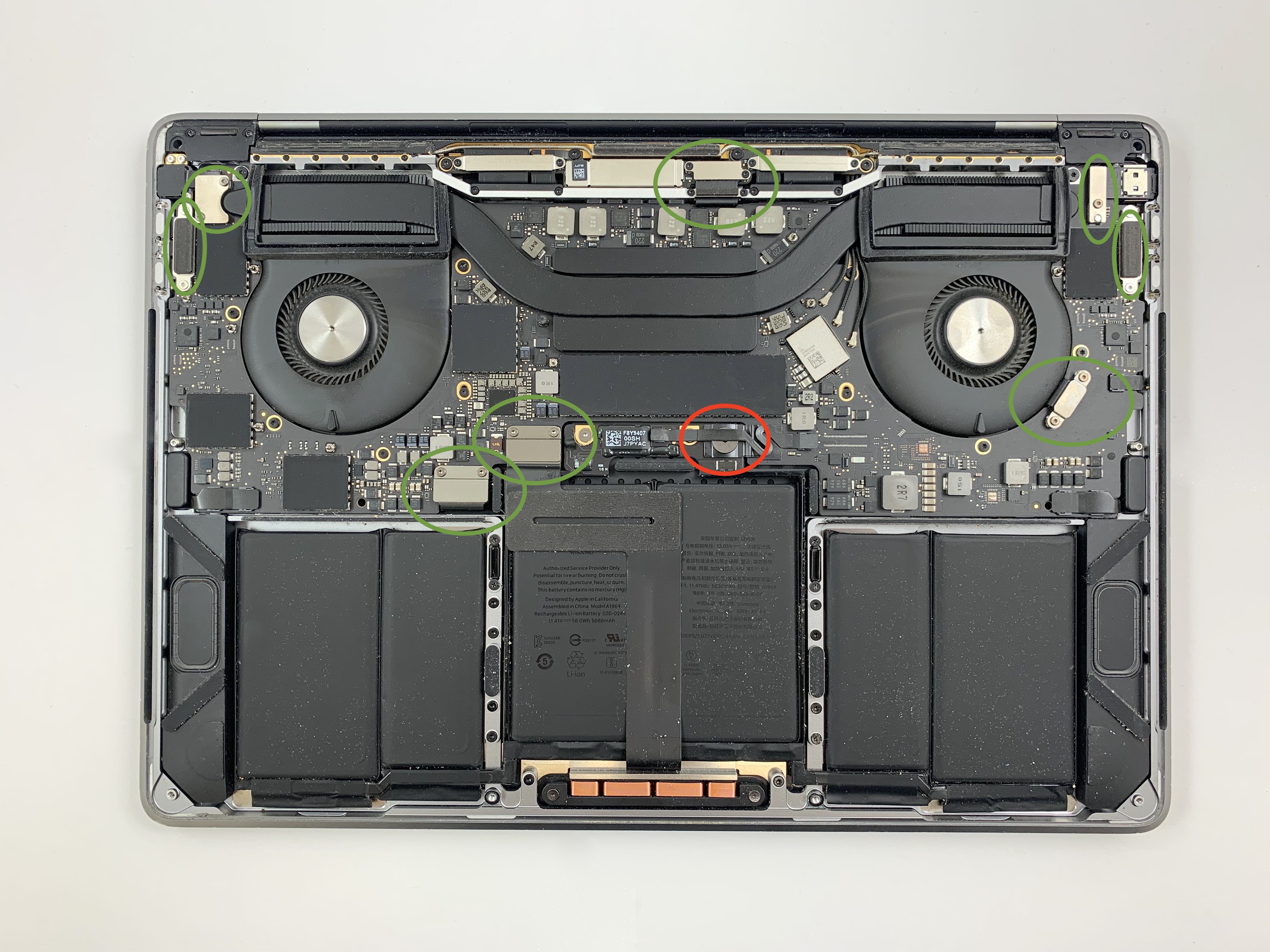

A l'aide du Tournevis Torx 5 retirer la vis du connecteur de la batterie (cercle rouge)

Soulever ensuite le cache noir du connecteur de la batterie.

Ne pas hésiter à identifier les vis et à les déposer dans par exemple des petits gobelets en plastique, cela facilitera le remontage car les vis sont nombreuses et de longueur différente.

Avec le Tournevis Torx 3, dévisser et retirer toutes les plaques en métal entourées en vert:

Le macbook pro 2018: une carte-mère sans disque ni barrette SSD

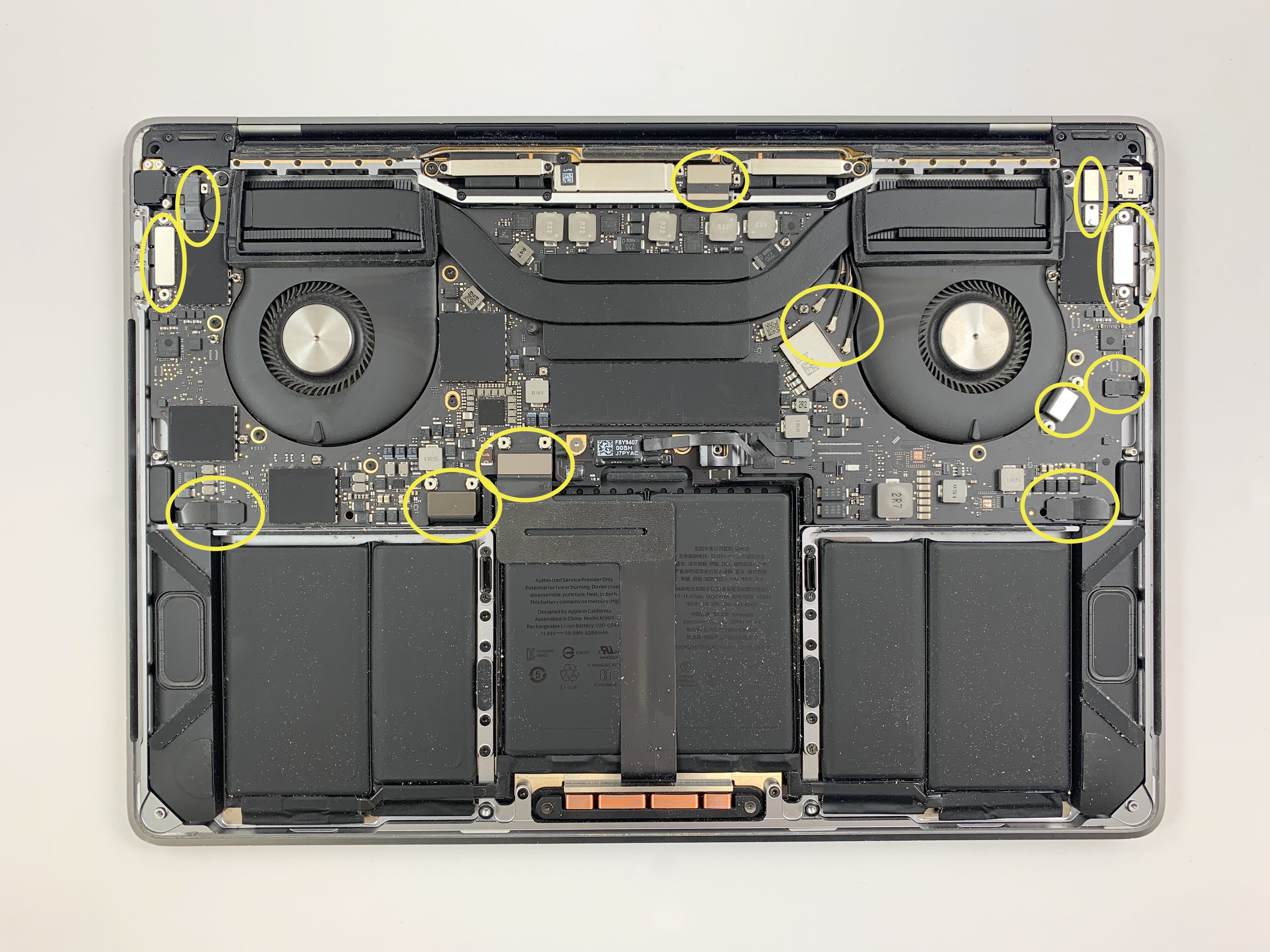

Déconnecter tous les connecteurs entourés en jaune:

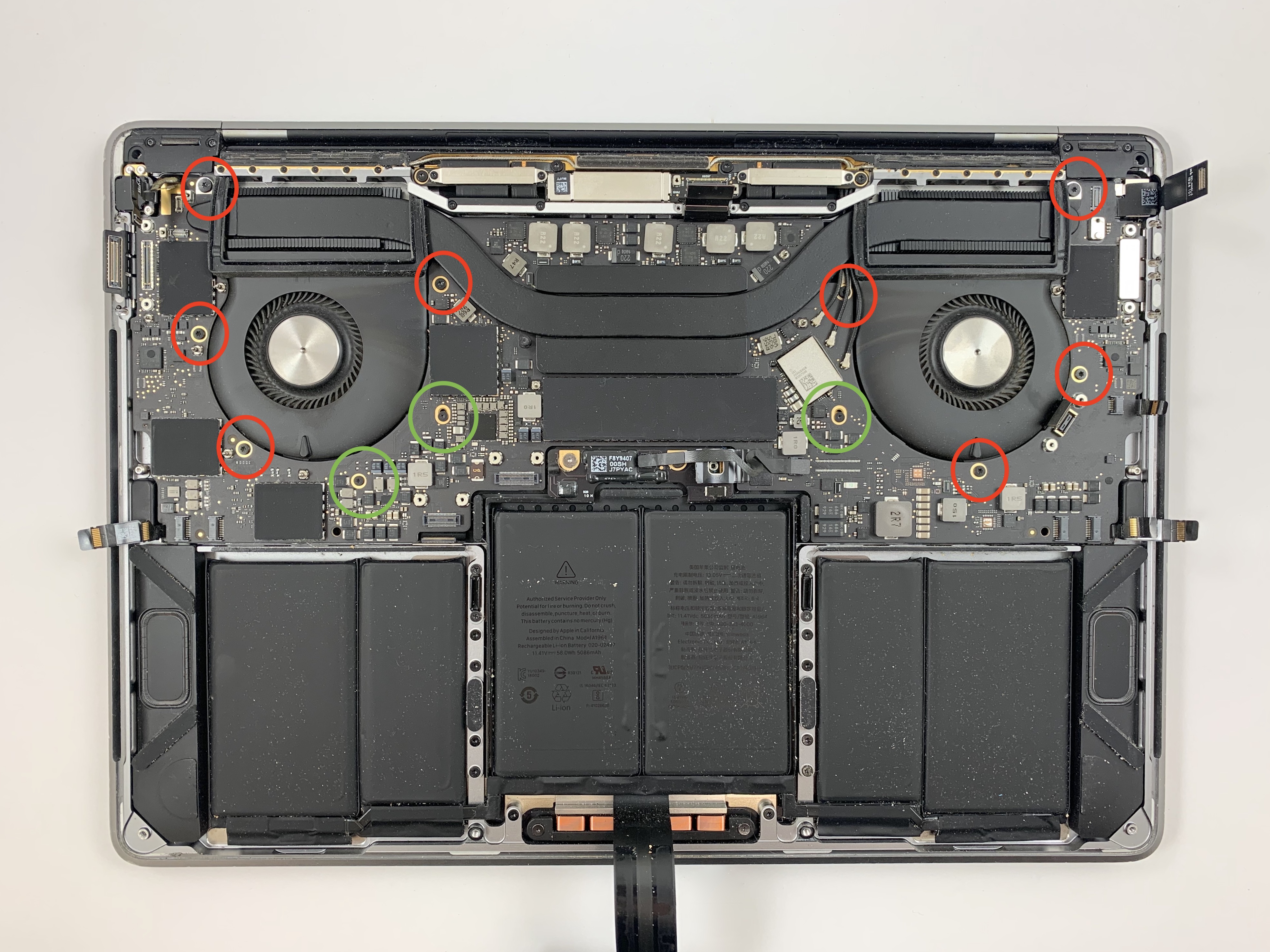

A l'aide du Tournevis Torx 5 retirer les vis entourées en rouge sur la carte-mère

Avec le tournevis Torx 3 enlever les vis entourées en vert.

La carte mère est maintenant libre d'être retirée et devrait venir doucement du châssis lorsqu'on la soulève délicatement. Attention à ne pas forcer lors du démontage, la carte-mère doit rester bien plane notamment au niveau des radiateurs.

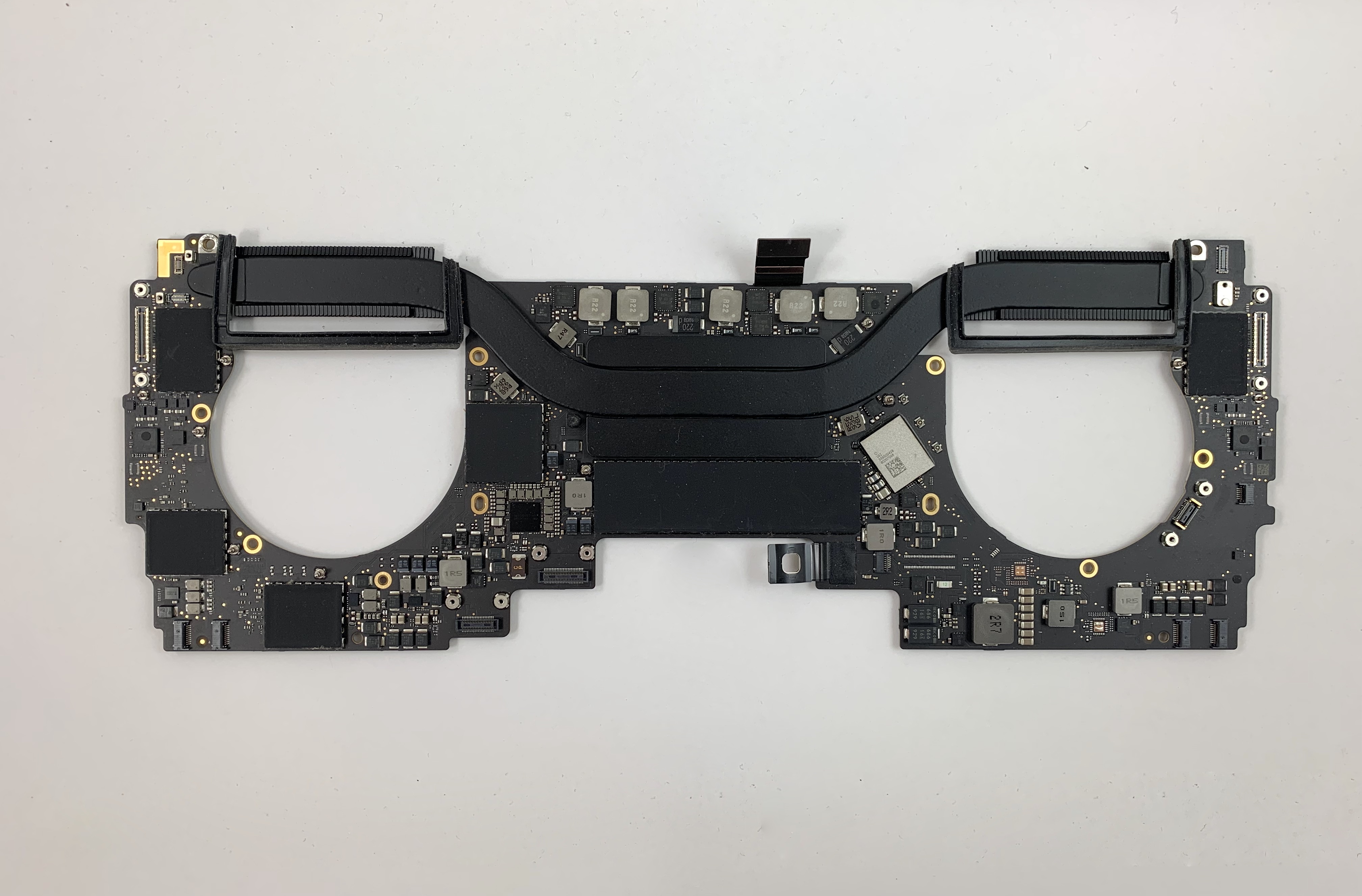

voici la carte-mère déposée:

Le remontage avec la nouvelle carte-mère se fait dans le sens chronologique inverse. Bien s'assurer que toutes les fonctions matérielles du macbook soient opérationnelles avec le remontage définitif de la carte. Si un défaut est constaté sur une fonction isolée, démonter et remonter la carte peut suffire à corriger une panne provenant d'un mauvais montage.
