Changer l'écran d'un iPhone XR

Votre iPhone XR est tombé au sol ? L'écran est cassé ? Ce tutoriel montre comment remplacer l'écran d'un iPhone XR. La réparation est aisée pour peu que l'on suivre le tutoriel décrit ci-dessous avec un peu de rigueur.

Outils nécessaires :

• kit outils iPhone
• spudger
• tournevis pentalobe iPhone
• tournevis  tri wing iPhone (en forme d'étoile à 3 branches)
• pince
• décapeur thermique

Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un iPhone X Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

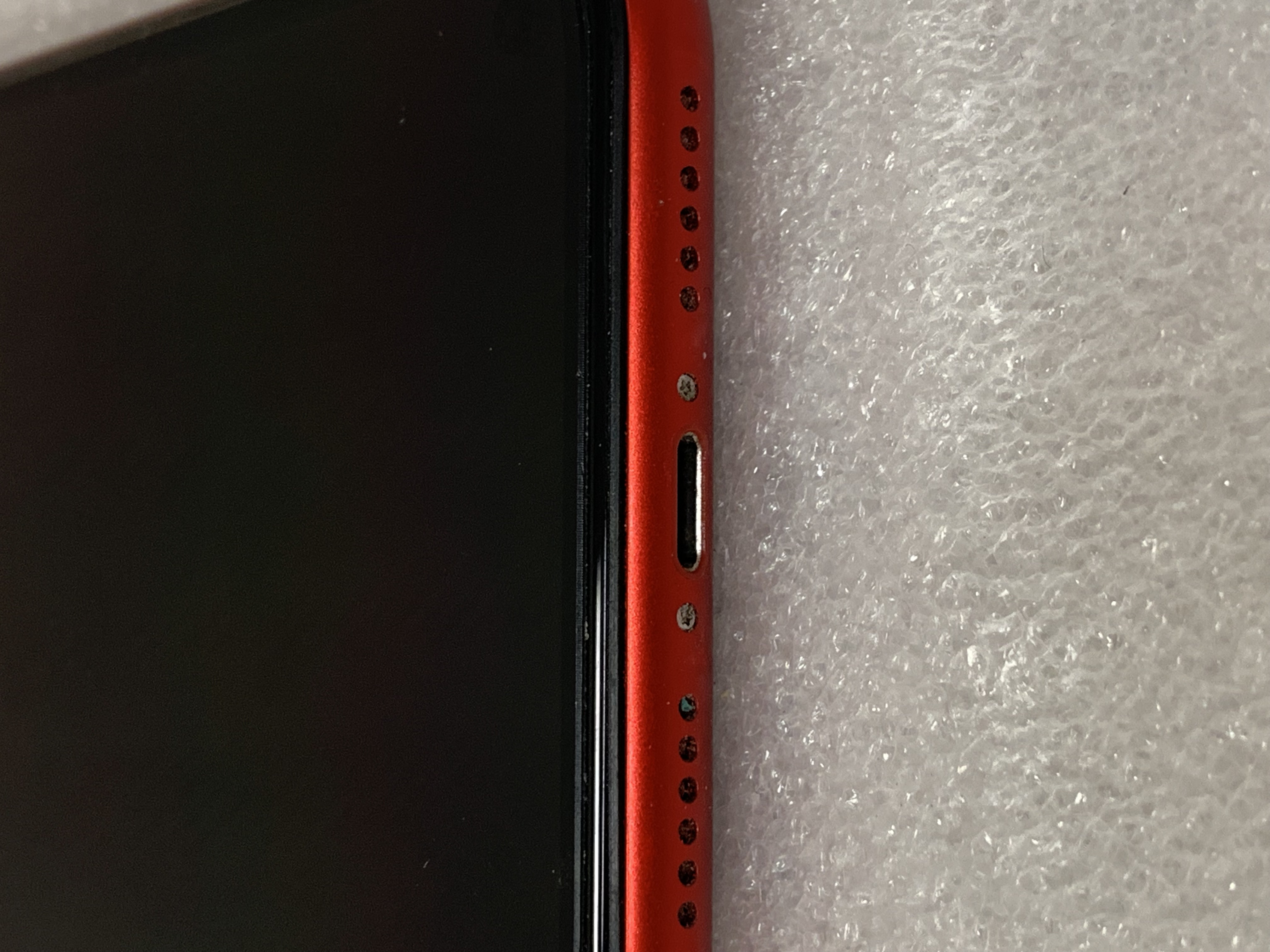

Avec le tournevis pentalobe spécial iPhone, dévisser les 2 vis pentalobe situées de part et d’autre du dock connecteur de l'iPhone. L'empreinte de la vis étant très petite, surtout ne pas forcer: loger la tête du tournevis dans l'empreinte, puis dévisser lentement d'un 8ème de tour avec du couple:

Réparer l'écran d'un iPhone XR ? une réparation facile et rapide

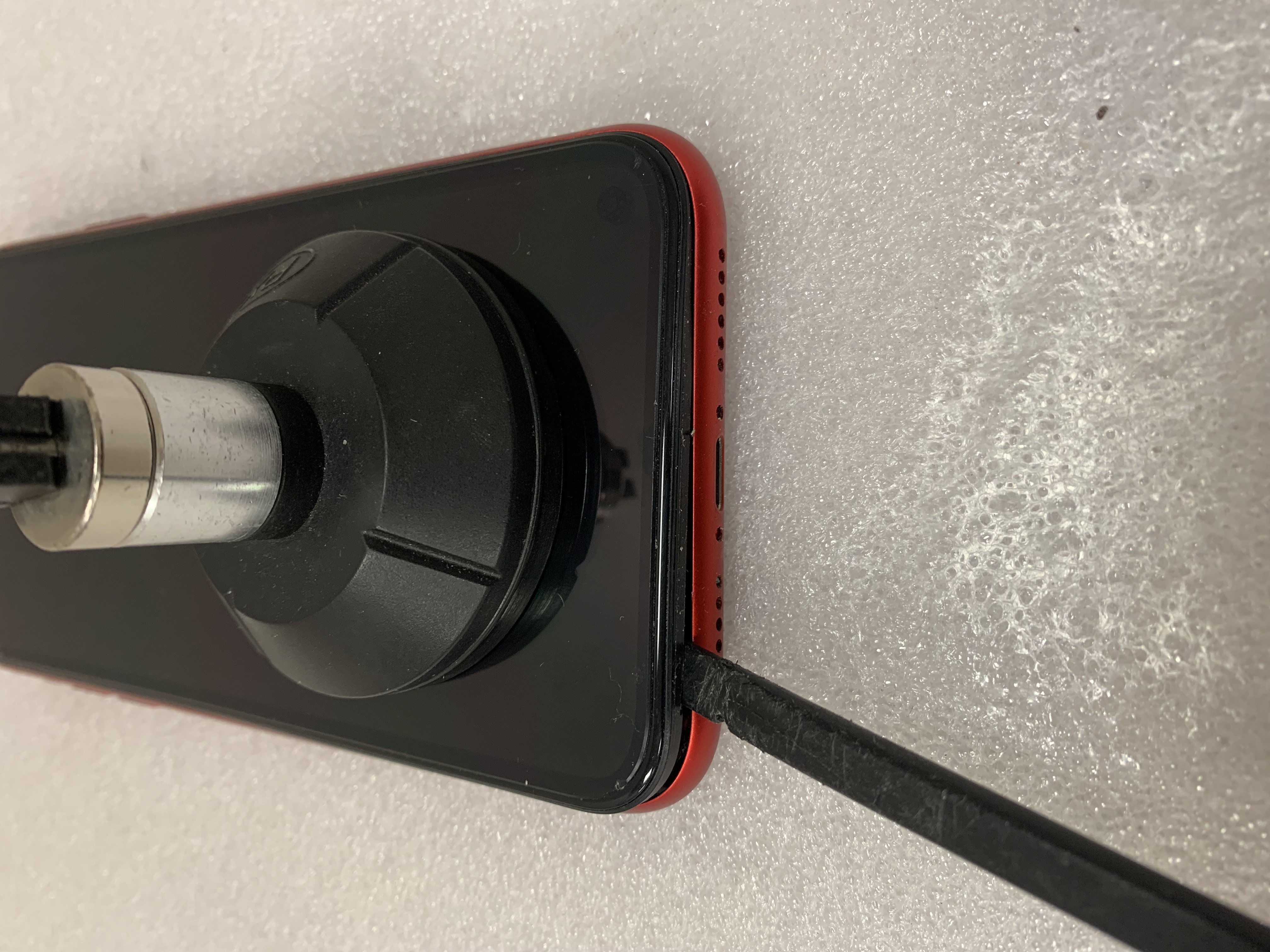

L'écran de l'iPhone XR est collé sur la coque. Il s'agit donc de poser une ventouse sur l'écran, puis de tirer légèrement pour créer un interstice et pour ensuite y glisser un spudger. Il suffira ensuite de promener le spudger sur tout le pourtour de l'écran afin de décoller le joint. Attention à ne surtout pas utiliser un outil en métal afin de ne pas endommager les nappes ou la coque particulièrement fragile en aluminium:

Une fois le joint décollé, vous devriez être en mesure d'ouvrir l'iPhone comme un livre. Ne pas encore détacher totalement l'écran du châssis, ce dernier y est encore relié par les nappes:

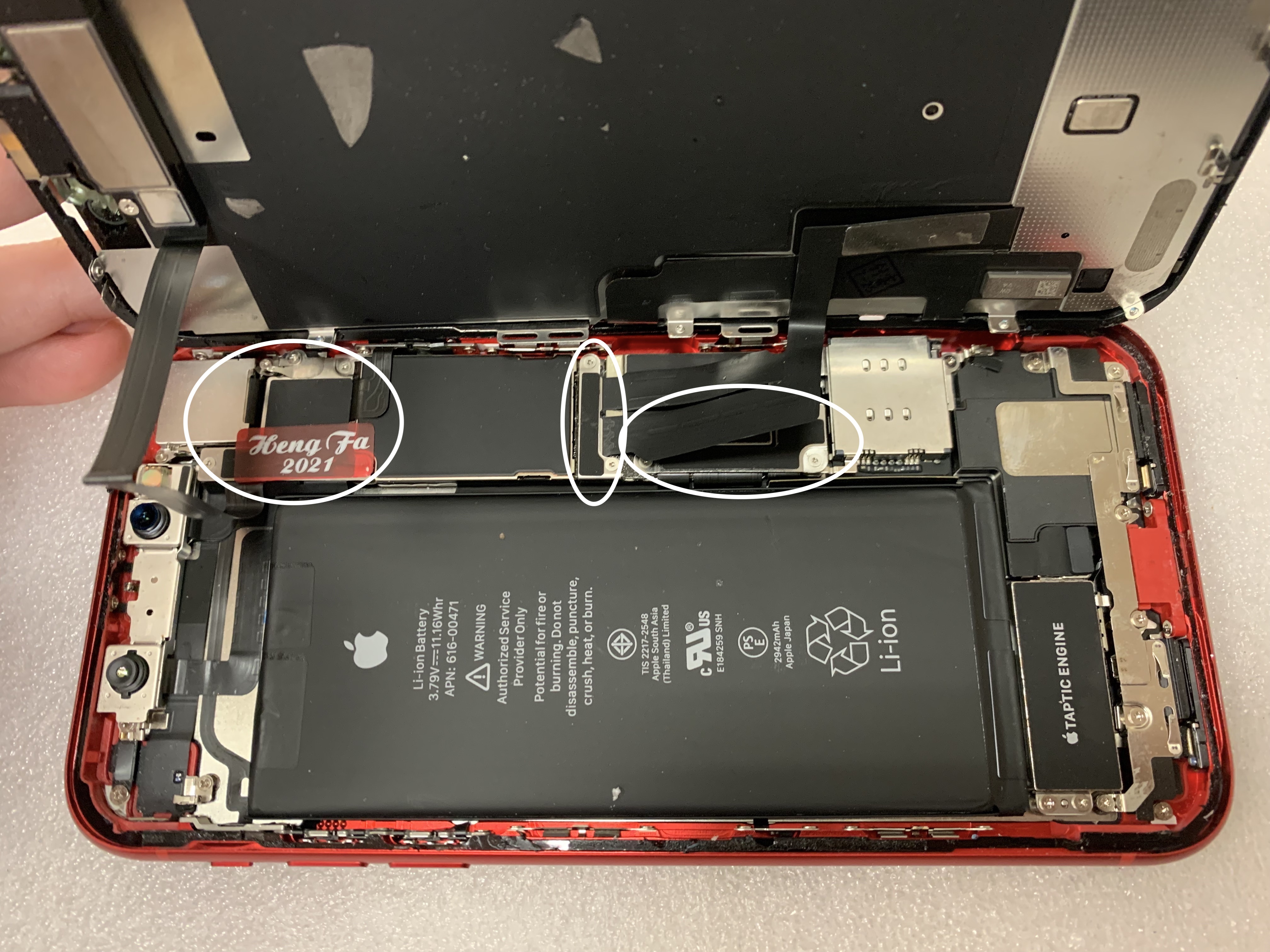

Dévisser les vis des boucliers grâce au tournevis tri-wing iPhone. Bien repérer les vis, celles-ci étant de couleur différente:

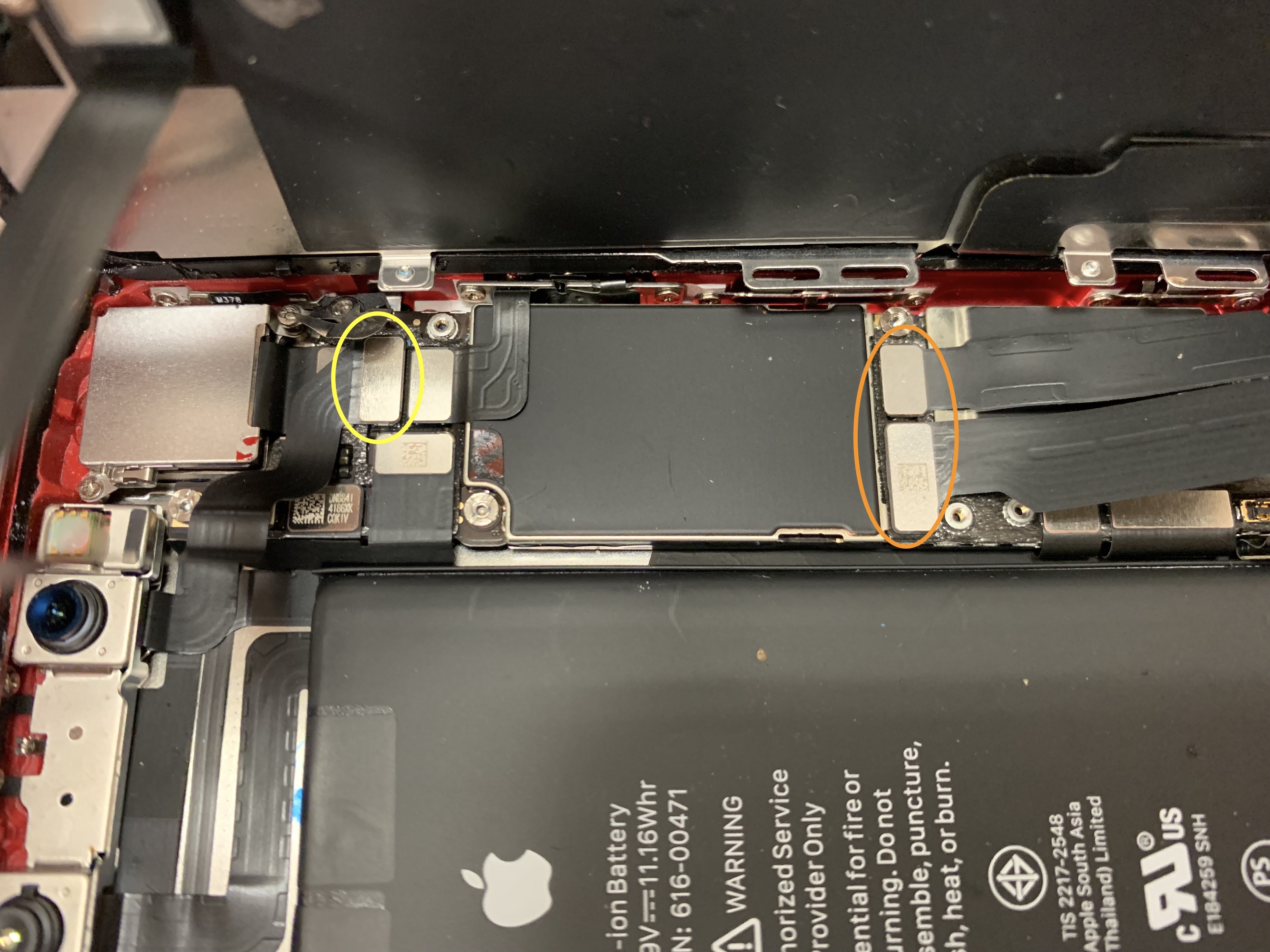

Les boucliers étants dégagés, déconnecter en premier lieu impérativement le connecteur de la batterie matérialisé ici en rouge. déconnecter ensuite les autres connecteurs de l'écran:

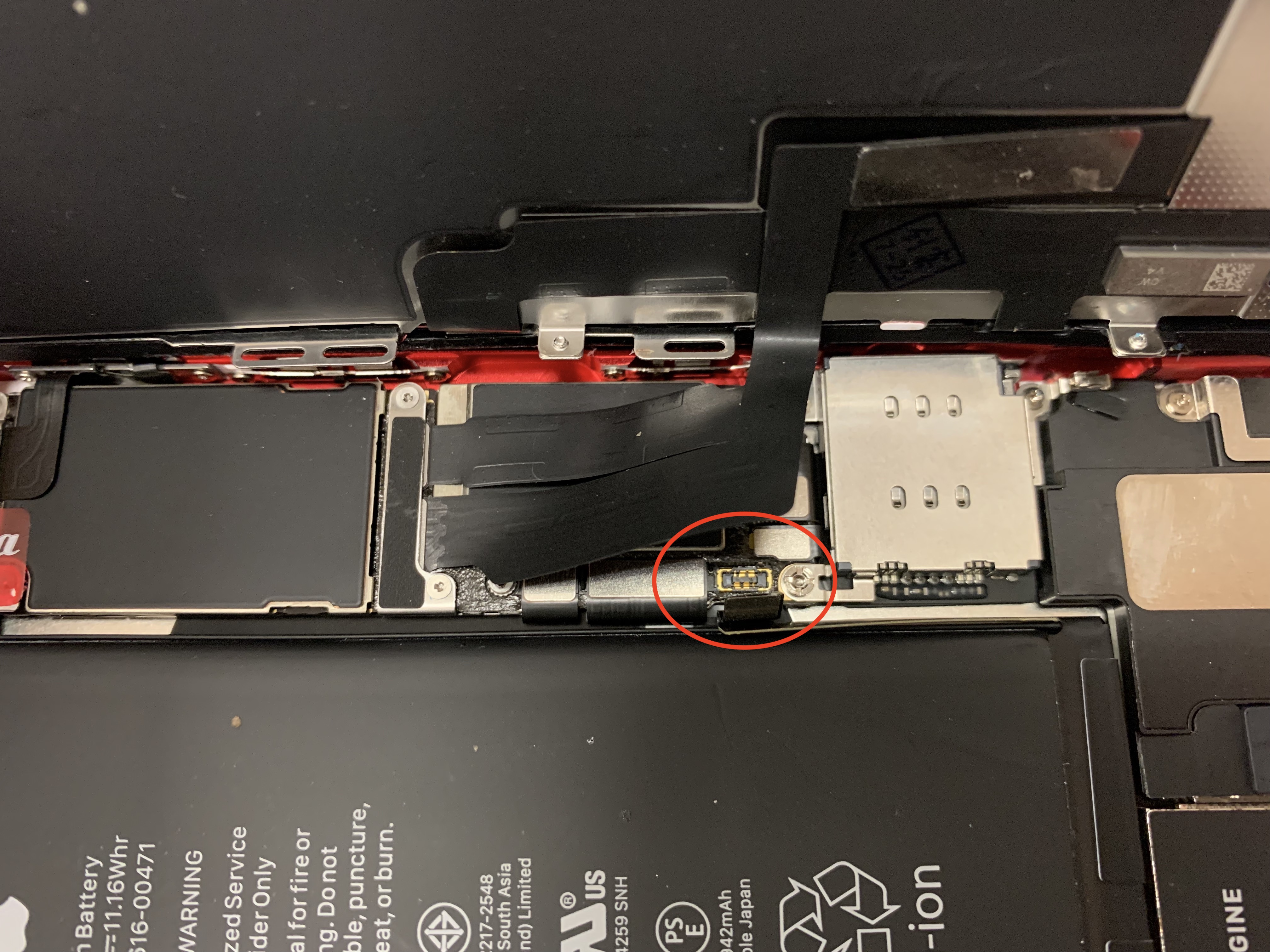

La nappe dont le connecteur est en jaune est légèrement collée sur le fond de la coque de l'iPhone X, il s'agit de la décoller tout en délicatesse au besoin en chauffant doucement à l'aide d'un décapeur thermique (ou sèche-cheveux emprunté à votre conjoint) puis en glissant un spudger sous la nappe, ou à l'aide d'un ongle:

L'écran étant maintenant totalement désolidarisé de la coque de l'iPhone XR, vous pouvez la déposer entièrement.

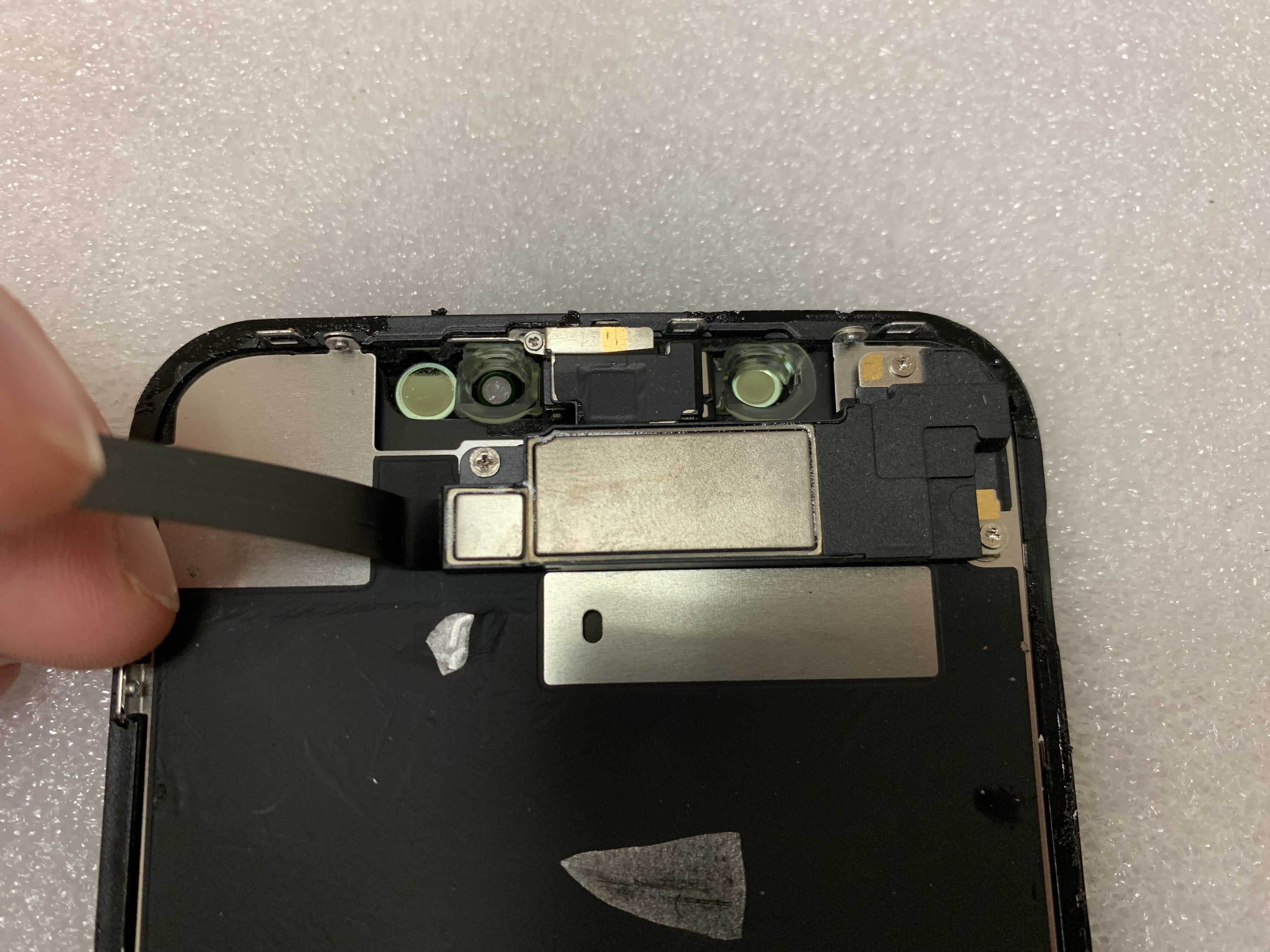

il reste ensuite à dévisser le bloc caméra avant à l'aide des 4 vis, puis de le remonter sur le nouvel écran de l'iPhone:

Pour remonter l'iPhone XR, suivre ce tutoriel dans le sens chronologique inverse. Avant de reclipser l'écran sur la coque, bien vérifier les fonctions essentielles situés sur l'écran de l'iPhone XR (caméra FaceTime avant, capteur luminosité). Si aucun défaut n'est constaté, vous pourrez procéder au montage final de l'iPhone au moyen des vis pentalobe.
