Changement de l'écran sur un iPhone 6S

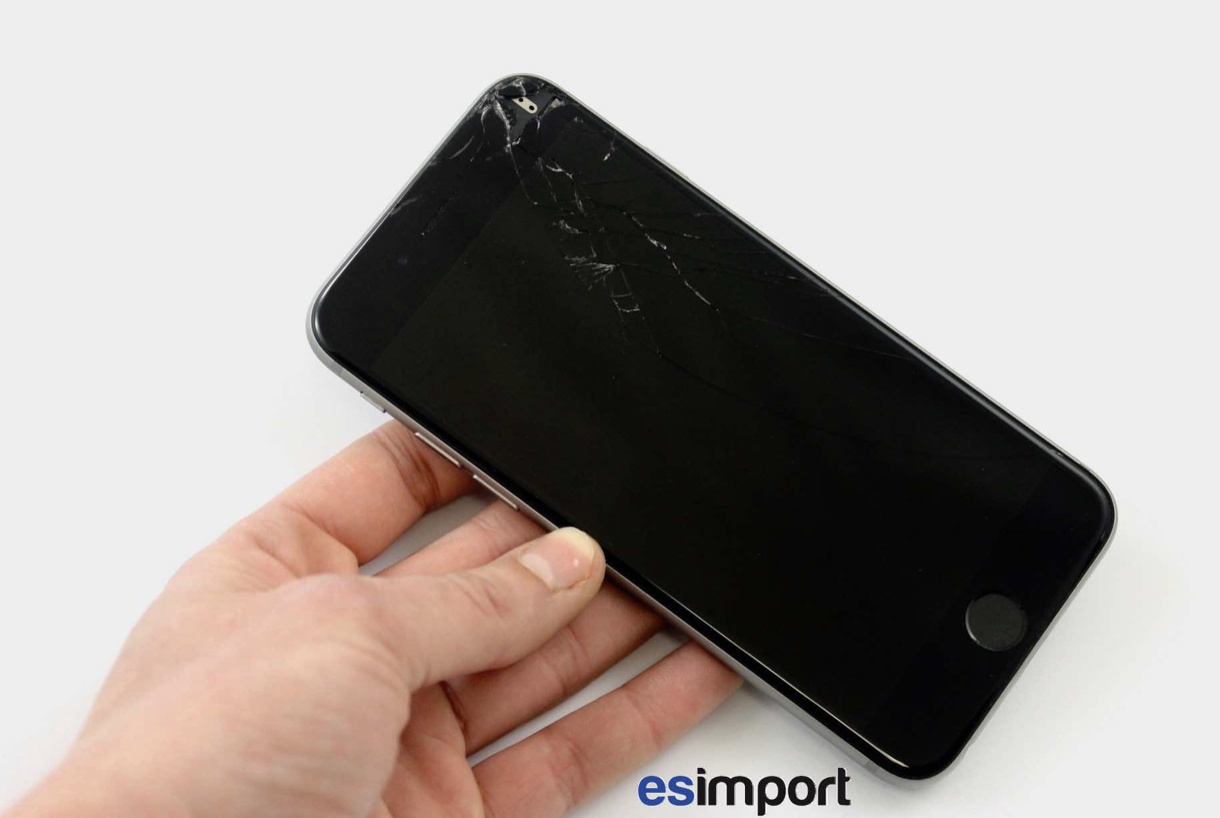

Grâce à ce tutoriel, vous allez pouvoir comprendre comment changer l'écran sur un iPhone 6S. Le changement de l'écran est relativement aisé avec un peu rigueur si l'on suit consciencieusement ce pas-à-pas.

Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

Outils nécessaires :

• tournevis pentalobe iPhone
• spudger
• écran de rechange pour iPhone 6S plus Noir ou blanc
• pince
• décapeur thermique

Ouverture de l’écran de l'iPhone 6S

Avec le tournevis pentalobe spécial iPhone, dévisser les 2 vis situées de part et d’autre du dock connecter Lightning :

Un écran iPhone 6S collé

L’écran de l’iPhone 6S est légèrement collé sur les côtés. Pour le retirer plus facilement, chauffer doucement la partie inférieure avec le décapeur thermique. Glisser la spatule entre l’écran et le châssis sans trop l’enfoncer pour ne pas abimer les composants :

Chauffer à présent les côtés avec le décapeur thermique et glisser la spatule le long de chaque côté et glisser sur le pourtour. Ne pas déposer entièrement l’écran ! Celui-ci est encore retenu par 3 nappes situées sur le haut.

Avant de déconnecter les éléments, il faut déconnecter la batterie afin d’éviter tout risque de court-circuit sur la carte-mère. Avec le tournevis cruciforme, dévisser les 2 vis de la plaque qui sécurise la connexion de la batterie, Avec l’outil en nylon, déconnecter la batterie :

Sur les photos suivantes, et ce afin de faciliter le remontage, la taille des vis est repérée par la couleur : les vis cerclées de rouge sont les plus longues, en orange la taille intermédiaire, en jaune les plus courtes :

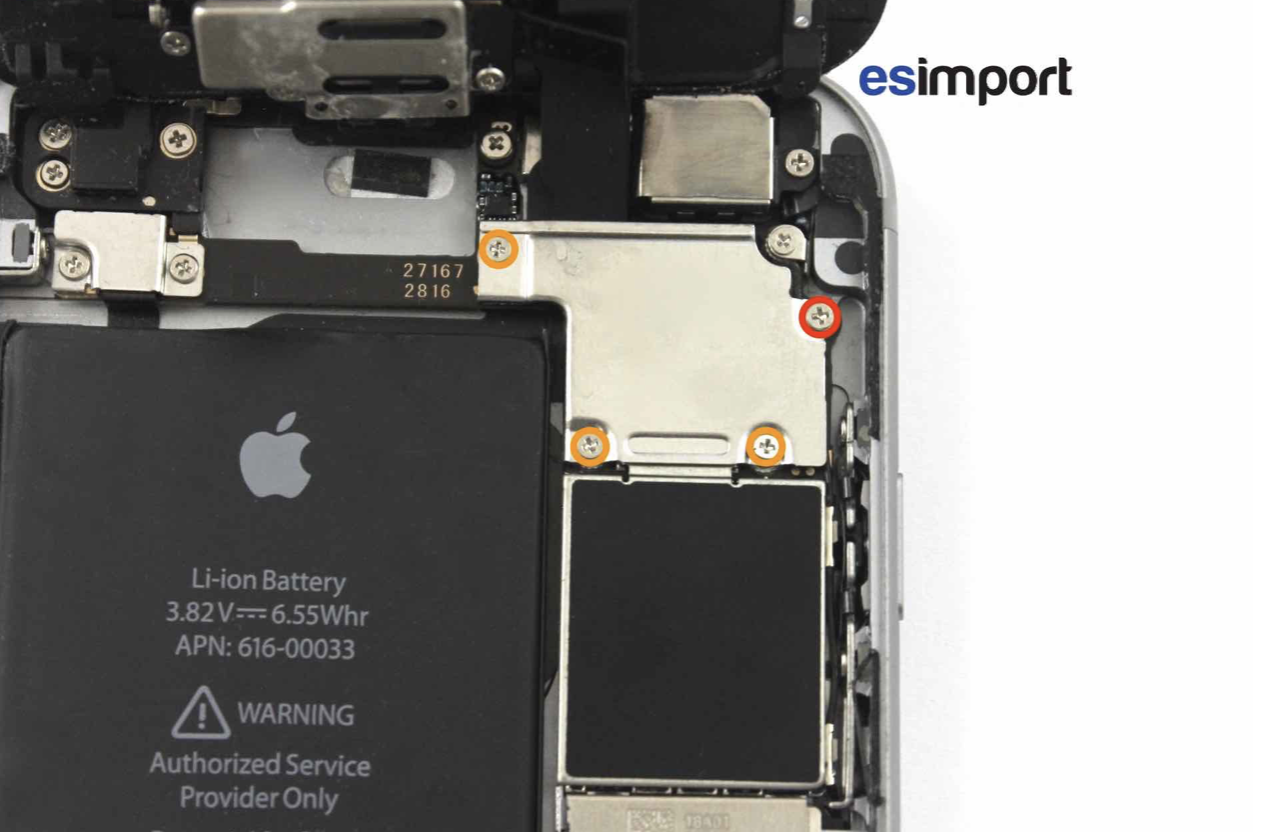

Retirer la plaque située en haut de l’appareil. Bien noter les tailles différentes des vis pour faciliter le remontage :

L’iPhone 6S possède la particularité d’avoir la nappe du bouton home intégrée à l’écran. Cela rend le démontage beaucoup plus aisé que sur l’iPhone 6 puisqu’il est inutile de la démonter.

Avec le spudger, déconnecter la nappe de la caméra/capteur de proximité et celle du tactile; Sous les 2 nappes précédentes se trouve le connecteur du LCD, le déconnecter à l’aide du spudger. Enfin, séparer le bloc écran du châssis.

Démontage de la nappe Facetime et bouton home sur l'iPhone 6S

Nous allons maintenant démonter les différents éléments à récupérer et à remonter sur le nouvel écran.

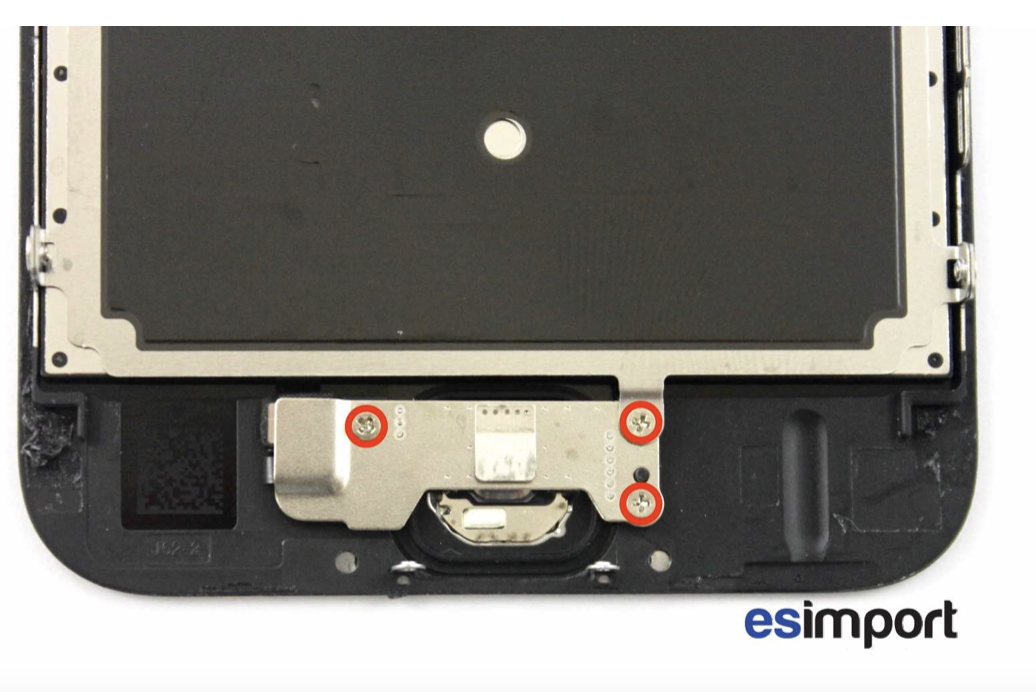

Dévisser les 3 vis cruciformes de la plaque du bouton home – Touch ID :

Déconnecter la nappe du bouton home. Chauffer légèrement la nappe du bouton home à l’aide d’un décapeur thermique pour ramollir la colle afin de ne pas arracher la nappe. A l’aide de la pince, la décoller lentement puis enlever le bouton home – Touch ID. Attention, procéder avec soin afin de ne pas abîmer cette nappe, cette pièce est liée à la carte-mère, si vous l'endommager, vous perdrez l'utilisation de la fonction reconnaissance tactile de l'iPhone 6S.

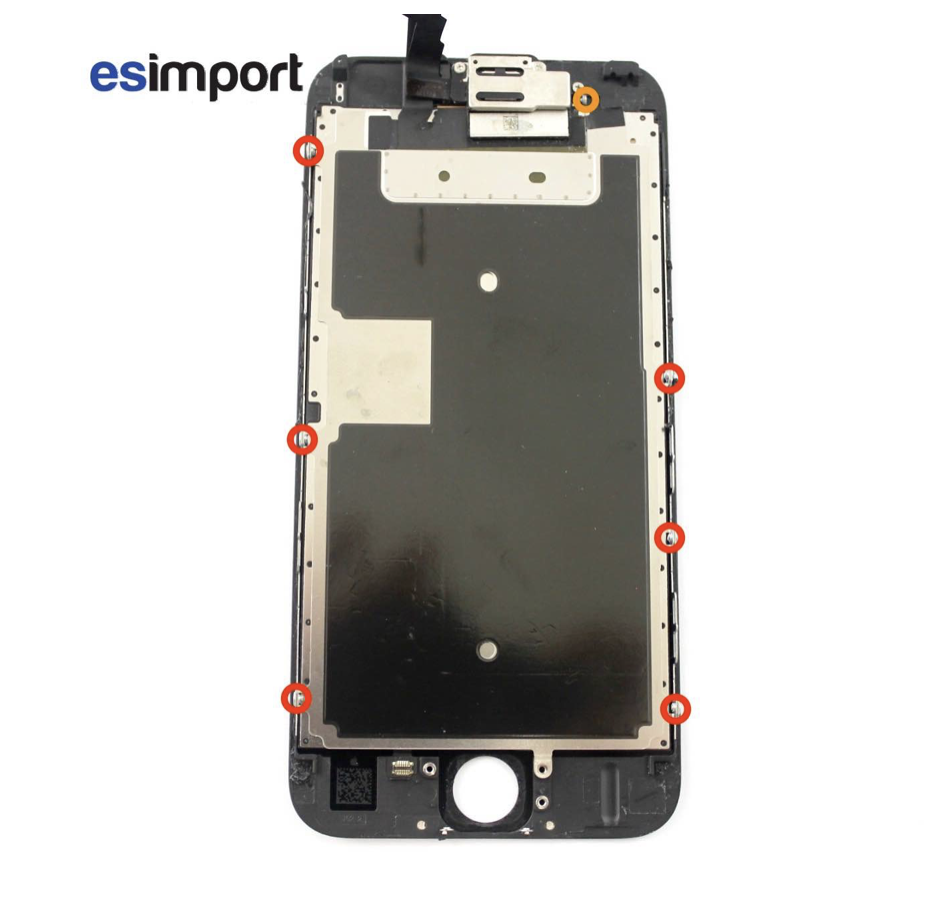

Nous allons maintenant récupérer la plaque qui protège le LCD. Dévisser les 7 vis cruciformes situées sur les bords et le haut de l’écran :

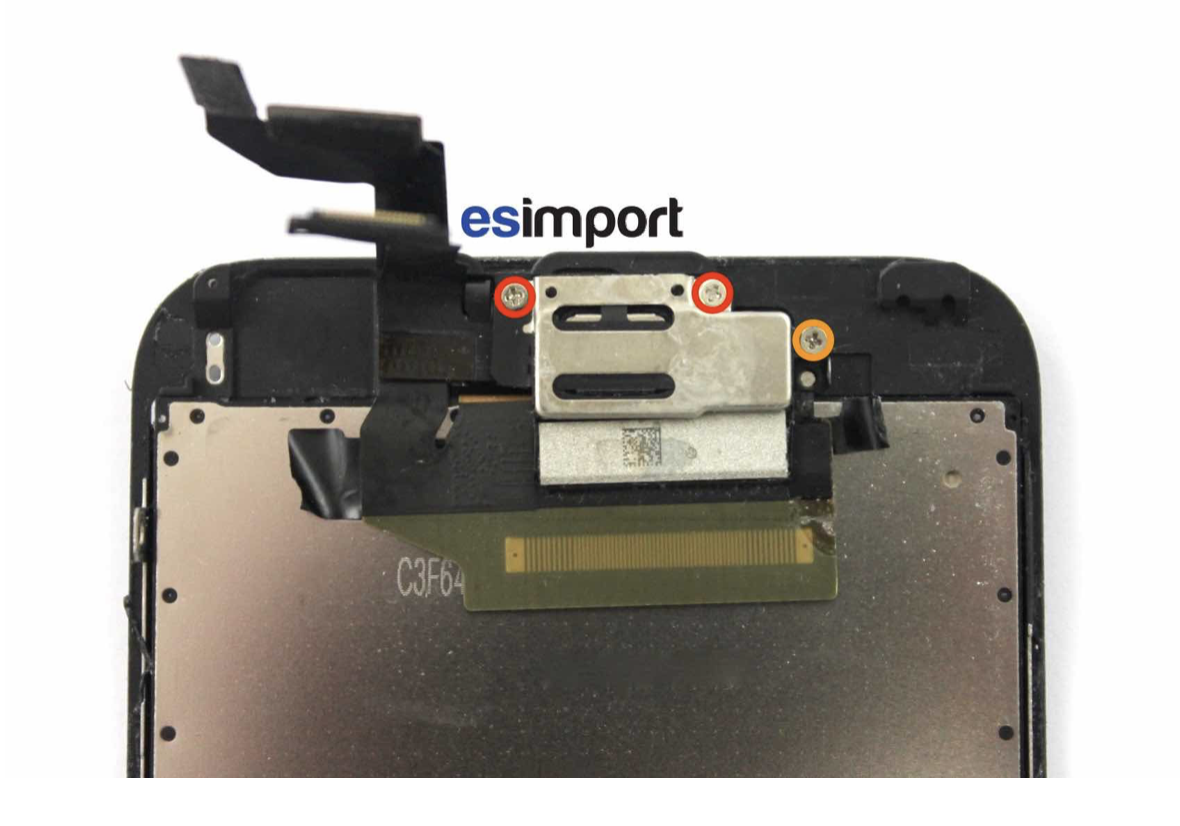

Retirer la plaque métallique. Dévisser les 3 vis cruciformes du cache métallique qui fixe l’écouteur. Celles-ci sont de tailles différentes :

Récupérer la plaque de fixation. Soulever la nappe de la caméra et la rabattre sur le côté gauche, libérant ainsi l’accès à l’écouteur. L’écouteur est simplement posé et maintenu grâce à la plaque démontée précédemment. Le retirer pour libérer l’accès à la nappe FaceTime. Chauffer à l’aide du décapeur la nappe de la caméra/capteur de proximité. Avec la pince, dégager la nappe en prenant soin de ne pas l’abîmer. La nappe est très fine au niveau du micro d’ambiance, chauffer encore si elle résiste puis la retirer avec la pince.

Les élements ont été récupérés.

Test du nouvel écran et remontage final de l'iPhone 6S

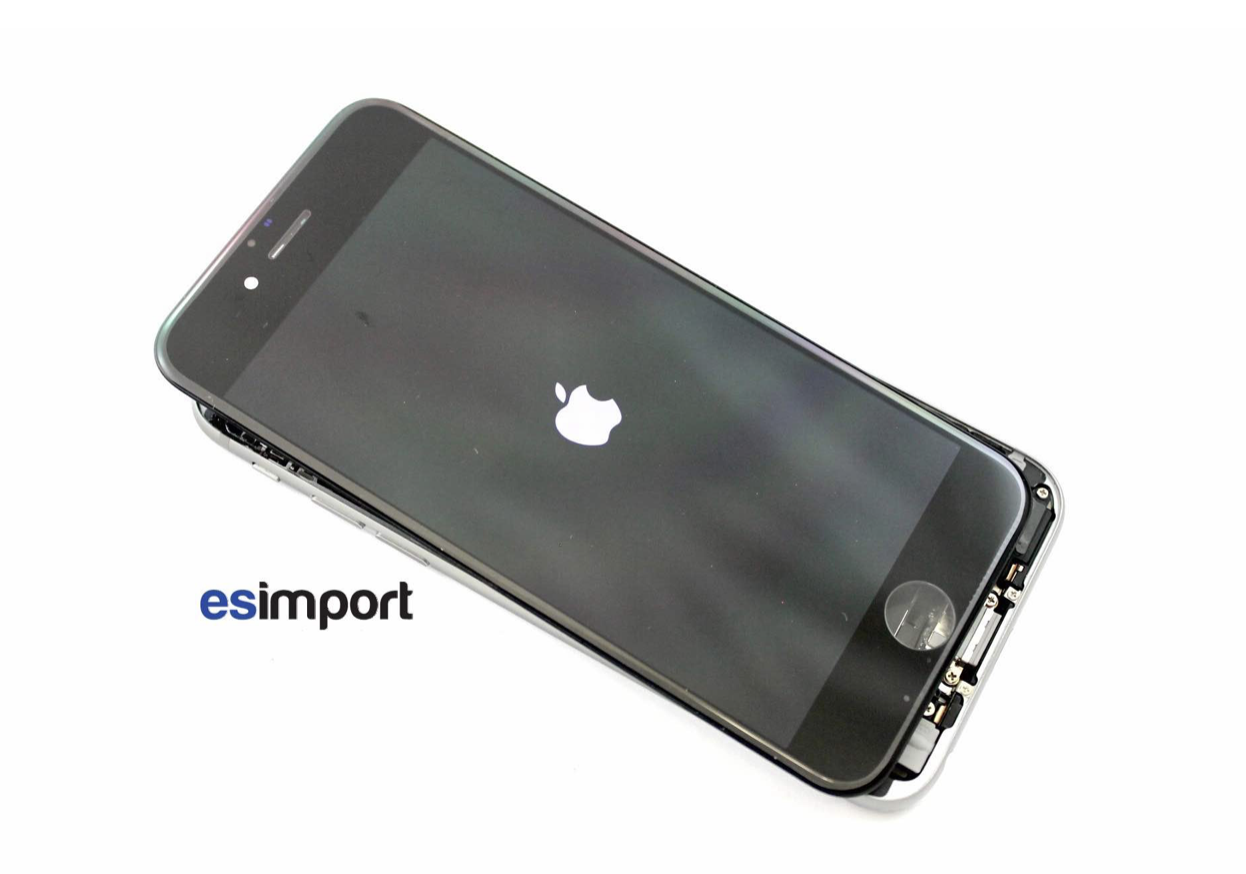

Procéder à un test rapide du nouvel écran en le branchant provisoirement puis rebrancher la batterie :

Tester toute la surface du tactile en mode « gigottage » (maintenir le doigt appuyer sur une icône 3 secondes), puis faire glisser l’icône sur toute la surface de l’écran. L’icône ne doit pas s’échapper). Une fois la qualité de la vitre testée, déconnecter la batterie puis l’écran et remonter les élements récupérés précédemment.

Vous venez de procéder au changement de l’ensemble écran sur un iPhone 6S.
