Ce tutoriel vous guidera pas à pas pour changer le disque dur sur iMac 27 A1312 2010
Outils nécessaires :
Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

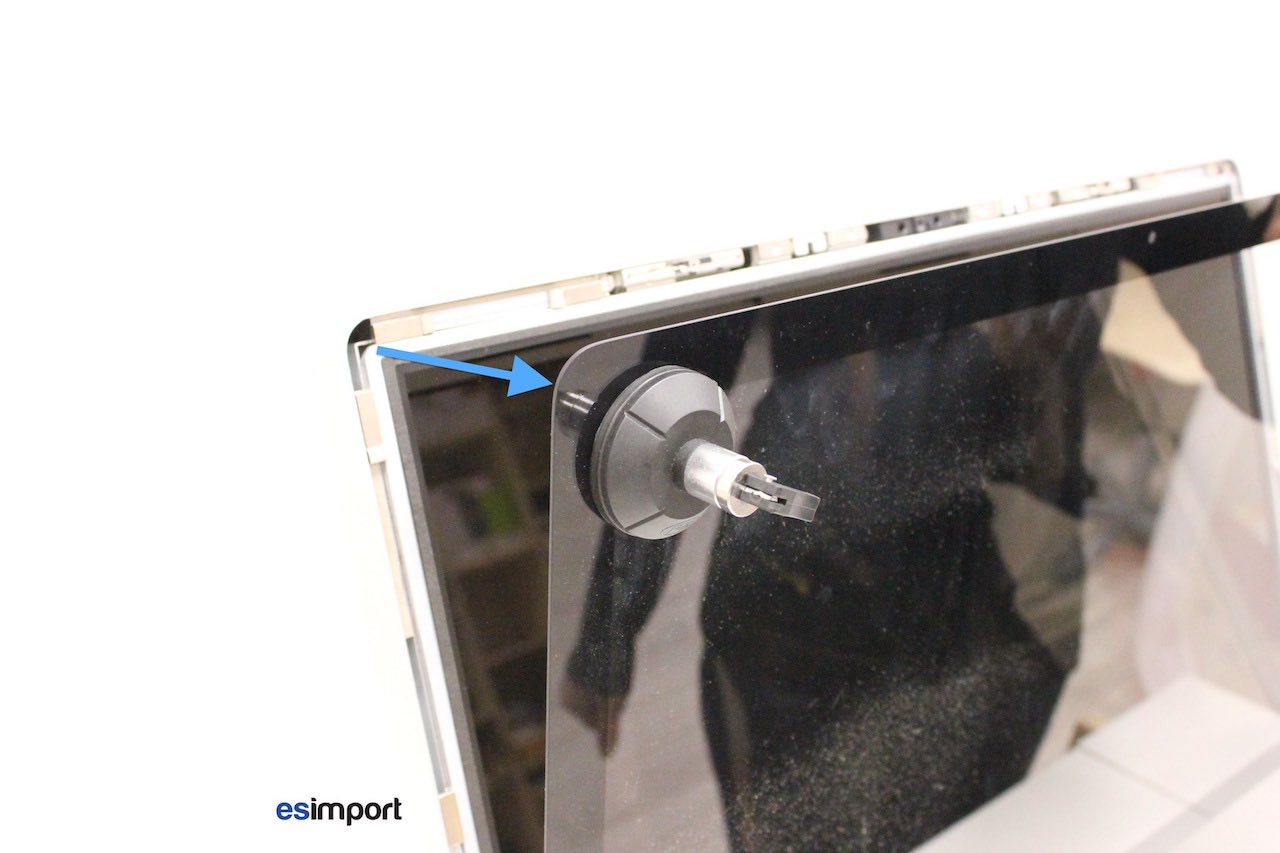

La surface vitrée d’un iMac 2010 27 pouces est simplement maintenue de façon magnétique sur le châssis de l’iMac. Il suffit de poser deux ventouses pro, puis de tirer vers soi légèrement de façon concomitante. La vitre devrait venir toute seule:
Débrancher le connecteur SYNC:

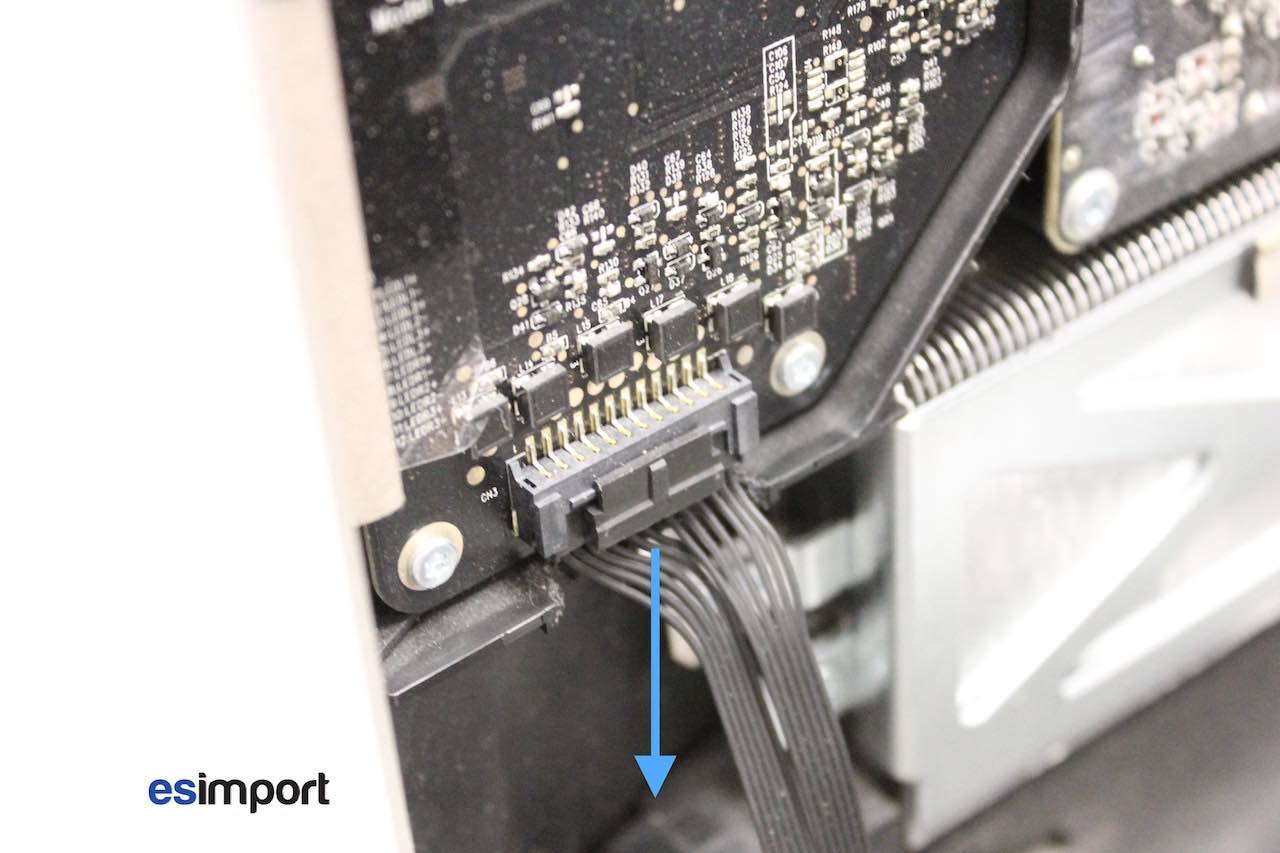

Déconnecter le connecteur de l’alimentation du rétro-éclairage de l'écran de l'iMac:
Retirer ensuite le connecteur principal vidéo LVDS de l'écran de l'iMac (pour ce faire, appuyer d’abord sur les parties latérales):

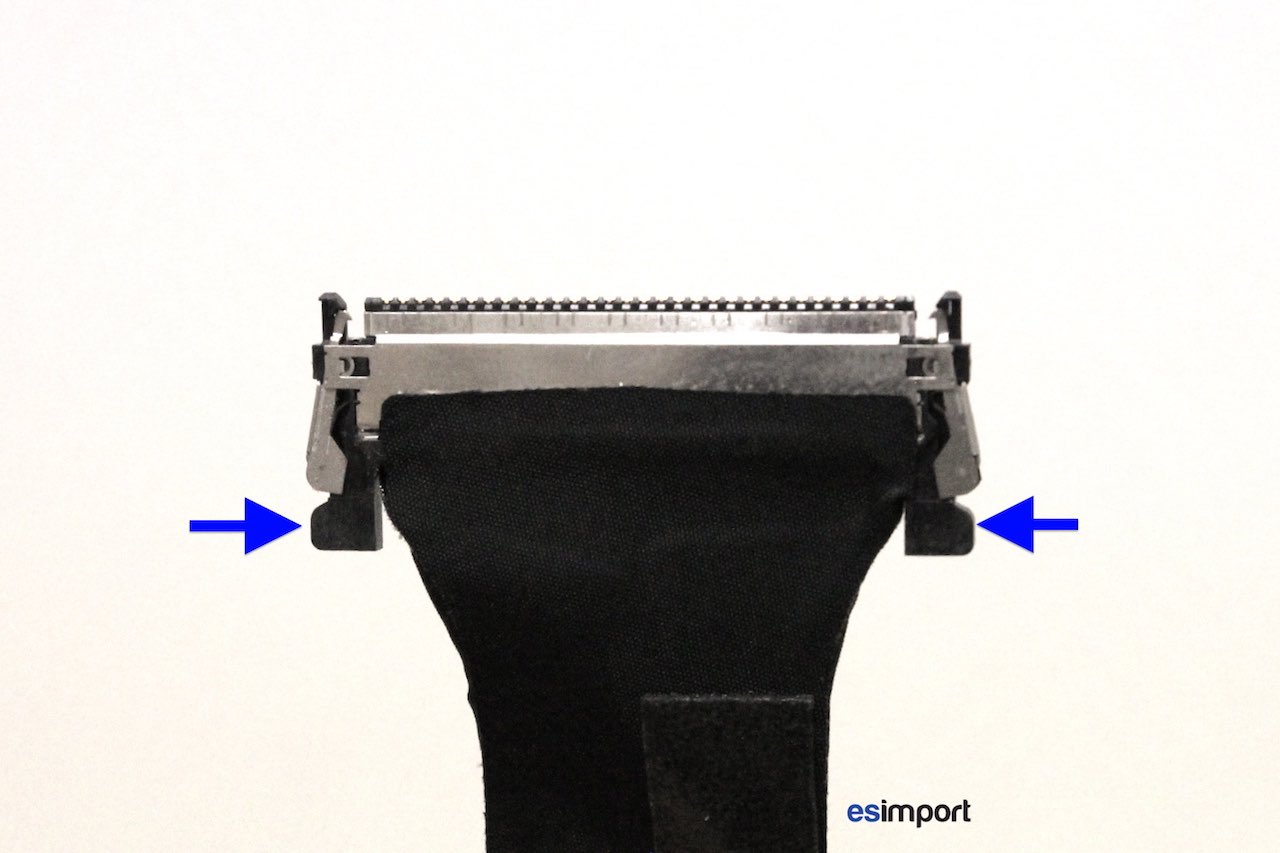

Détail du connecteur LVDS: appuyer sur les parties latérales afin de libérer le connecteur de la carte-mère:

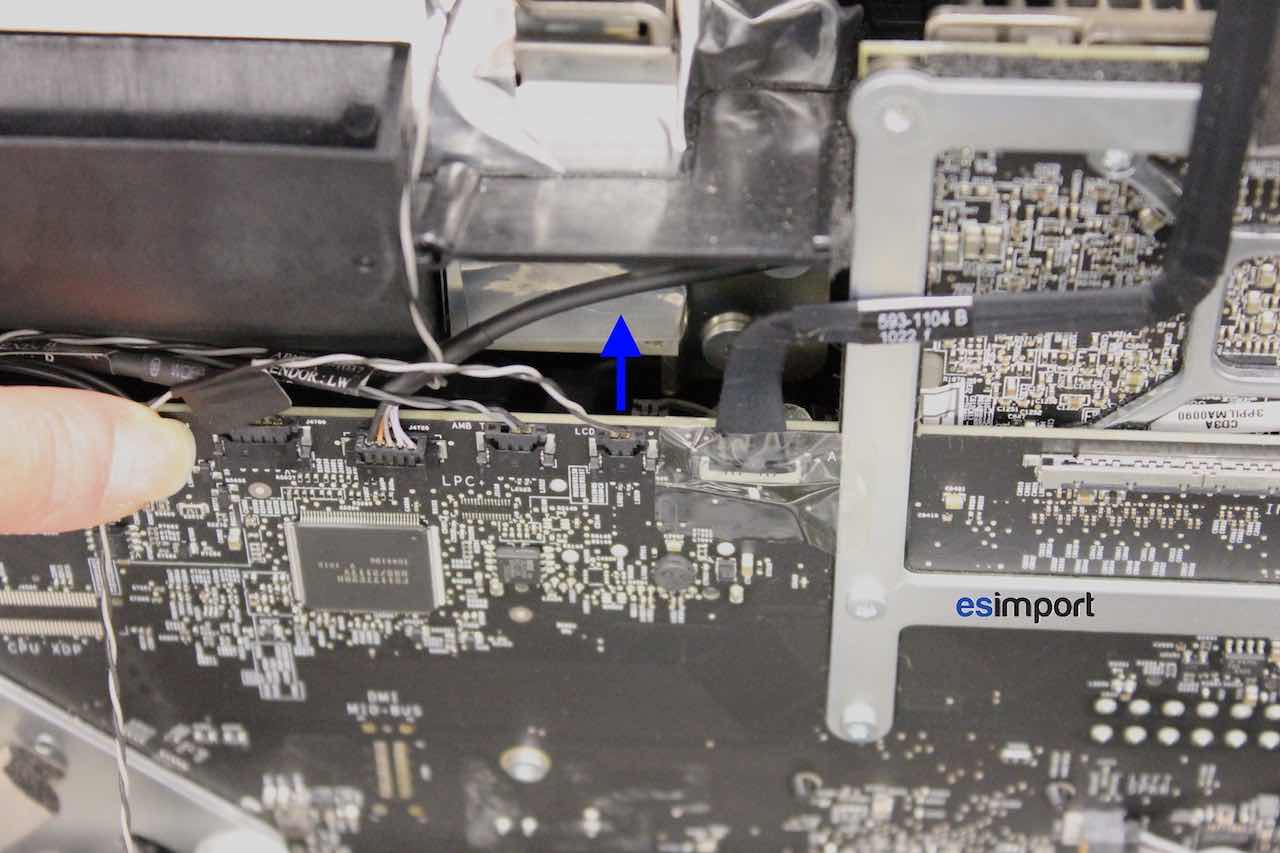

Sortir le câble de la sonde de température de la carte-mère:
remplacer le disque dur d'un imac 27 2010 par un ssd

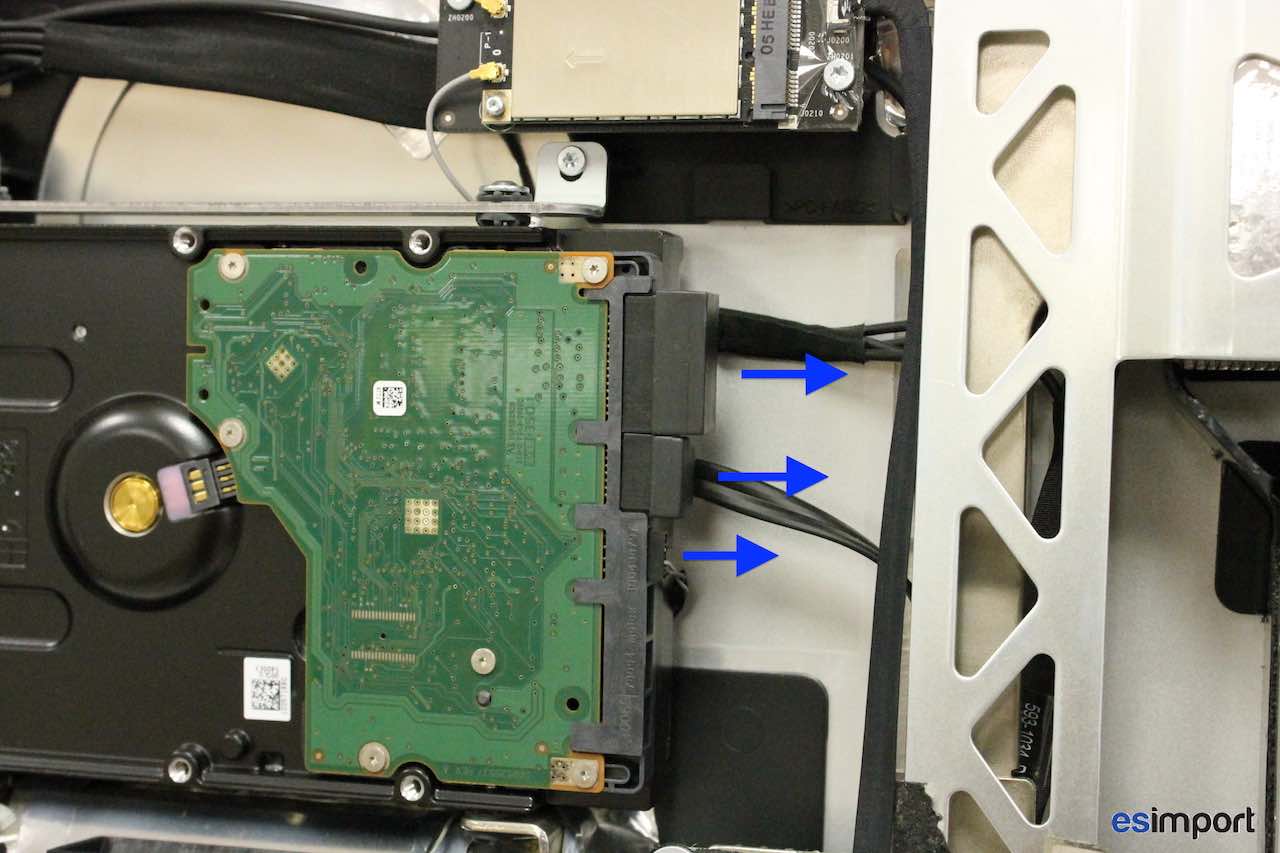

Déconnecter les 2 câbles SATA du disque dur, ainsi que le câble de la sonde de température:
Il est désormais possible de dévisser à l’aide d’un tournevis TORX 9 la platine du disque dur:

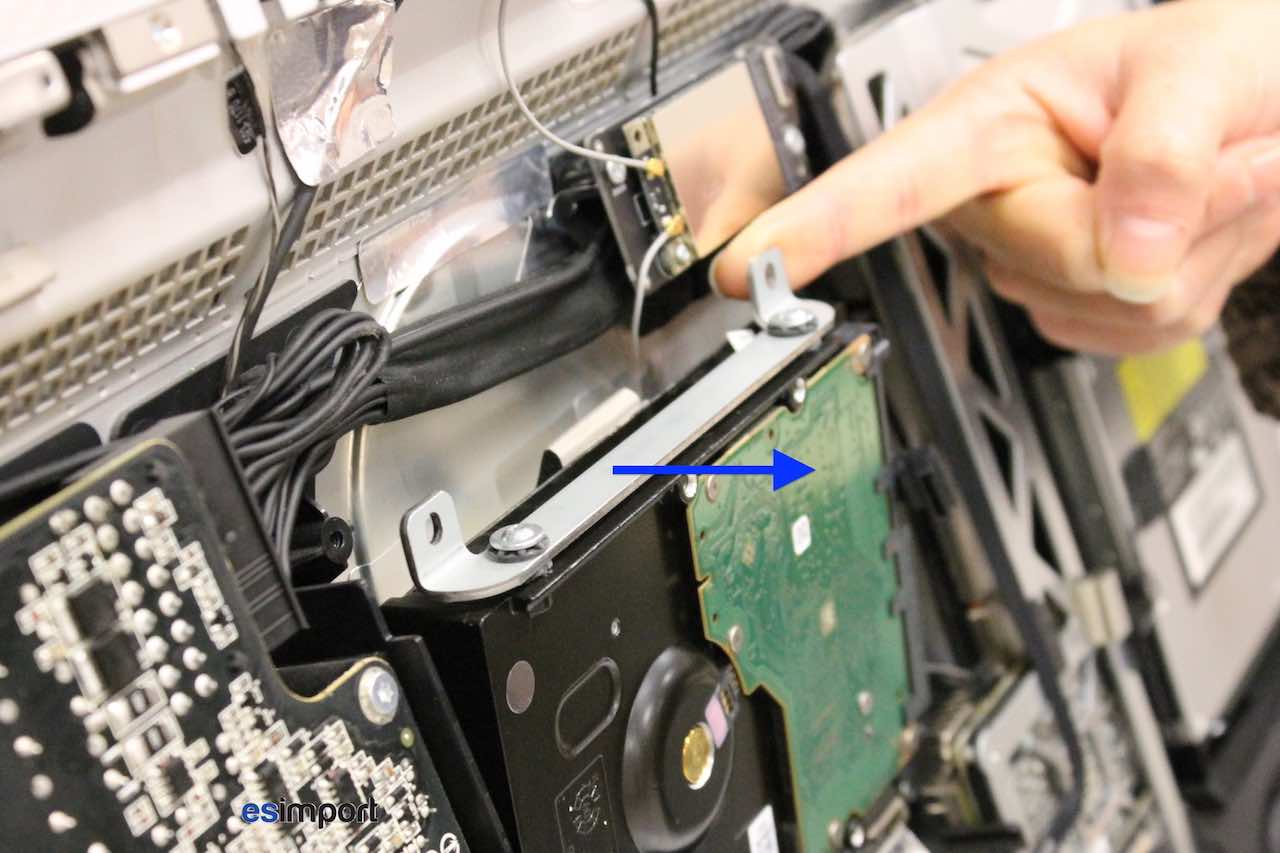

Faire basculer le disque dur vers soi, puis le déposer entièrement de l’iMac:

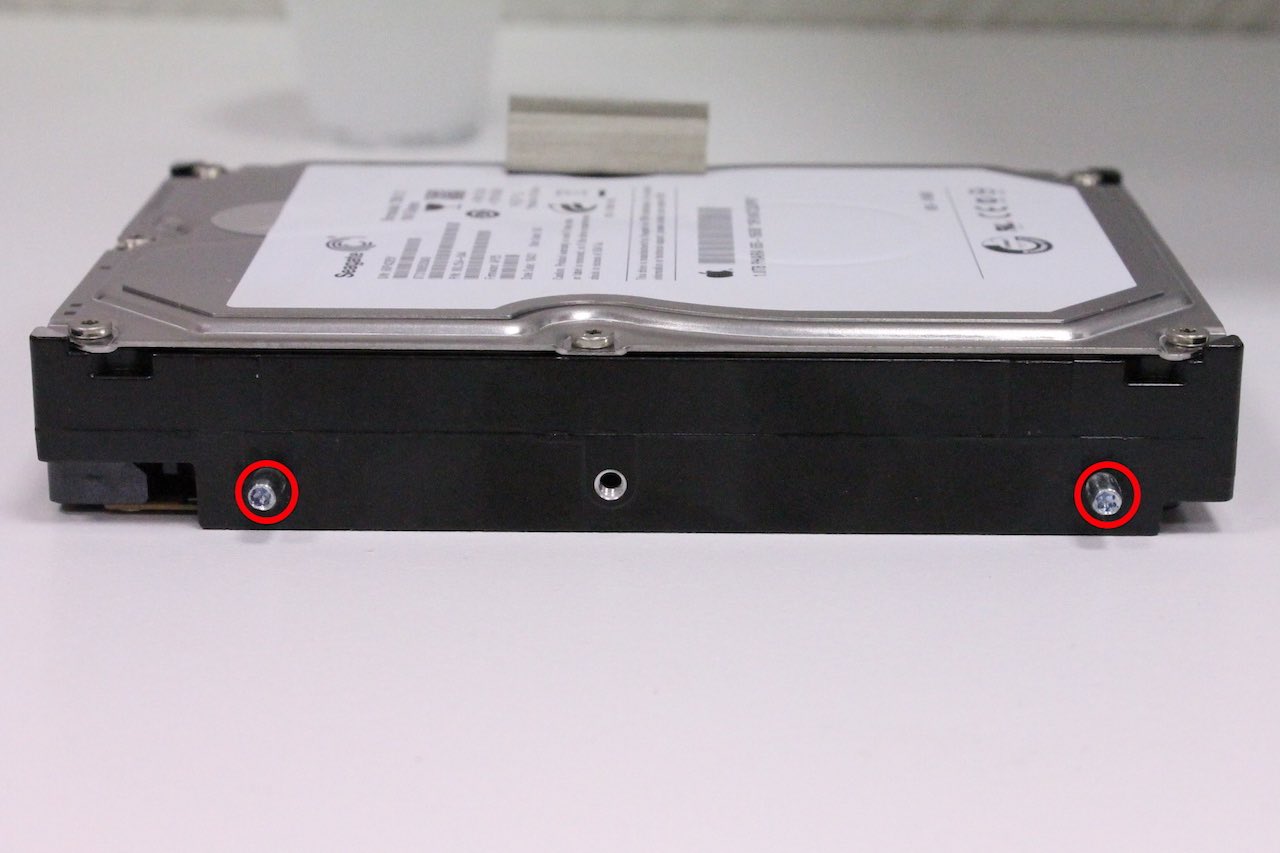

Dévisser les 2 vis de maintien. celles-ci seront remontés sur le nouveau disque dur, puis opérer de même sur la platine située de l’autre côté:
L’opération détaillée ci-dessous décrit le remplacement du disque dur Seagate 1To par un disque de même marque, en réutilisant le câble de la sonde de température interne du disque dur. Il est bien sûr possible de monter un disque dur de marque différente, il faudra alors modifier le câble (voir notre autre tutoriel sur la modification de câble disque dur)

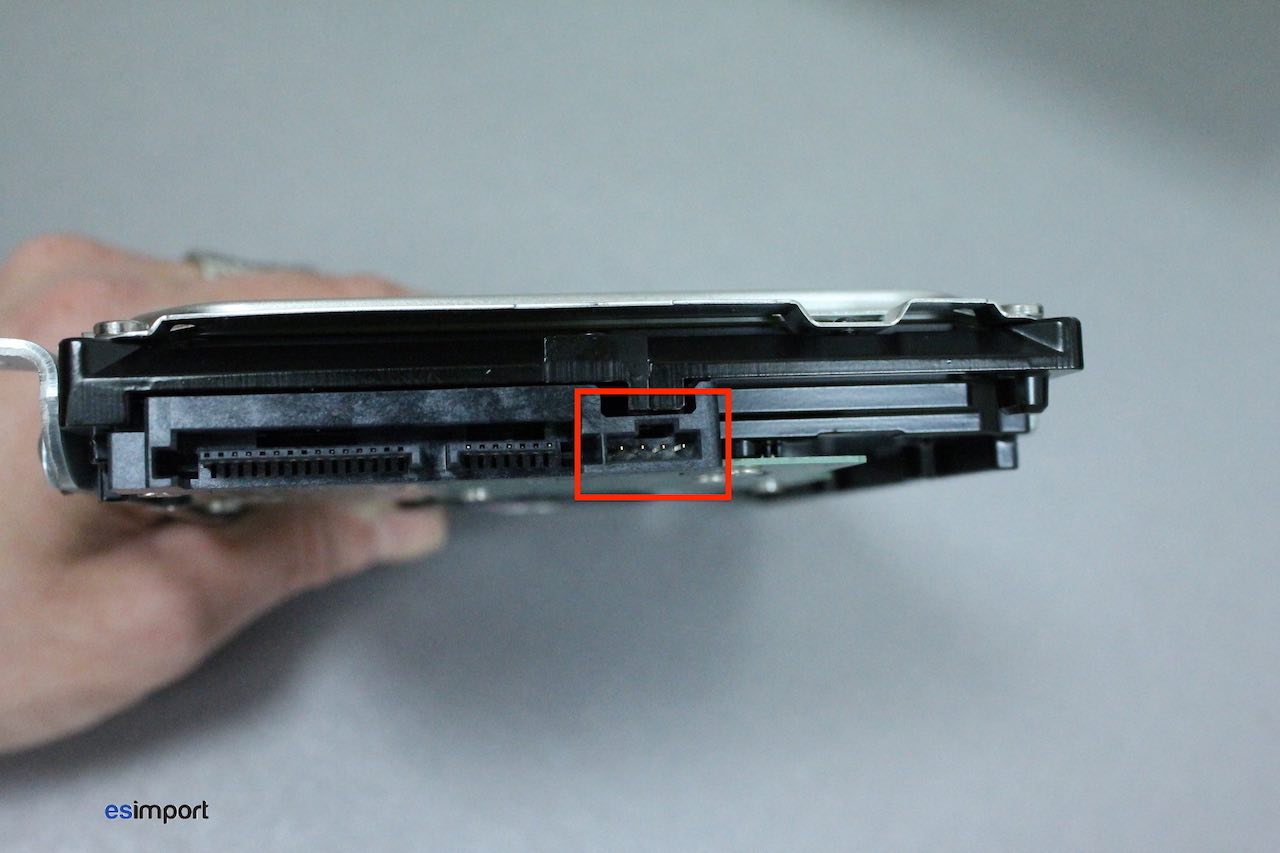

le câble spécifique Seagate se présente sous une forme rectangulaire 4 connecteurs, dont seuls deux sont utilisés, muni d’un détrompeur permet d’interdire un mauvais branchement. Il suffit de remplacer le disque dur d’origine Seagate par un disque de même marque équipé du même connecteur:
Avant de procéder au remontage définitif, il faudra procéder à plusieurs essais, le tout dans un environnement calme et en tendant bien l’oreille:
1. attention à ne surtout pas toucher le bloc alimentation sous peine de « châtaigne »
2. remonter le disque dur avec le câble de température branché
3. mettre l’iMac sous tension
4. tendre l’oreille, et repérer la vitesse de rotation du ventilateur du disque dur (celui-ci est situé sous le disque dur)
5. débrancher le câble de la sonde de température – le ventilateur devrait s’emballer progressivement
7. rebrancher le câble de la sonde de température – le ventilateur devrait se calmer
8. une fois la certitude acquise que la sonde est bien branchée, procéder au remontage final
