Grace à ce tutoriel, vous allez pouvoir comprendre comment procéder au changement de l’ensemble écran sur un iPhone 4S.
Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur et la batterie. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.
L’écran de l’iPhone 4S est constitué d’un écran tactile et d’un écran LCD qui sont indissociables. Pour une simple vitre fissurée ou une panne totale ou partielle de l’affichage LCD, il faut changer le bloc complet.
Suivre en premier lieu les tutos sur :
Outils nécessaires :
- Tournevis Cruciforme
- écran de rechange pour iPhone 4S noir ou blanc
- décapeur thermique ou sèche-cheveux

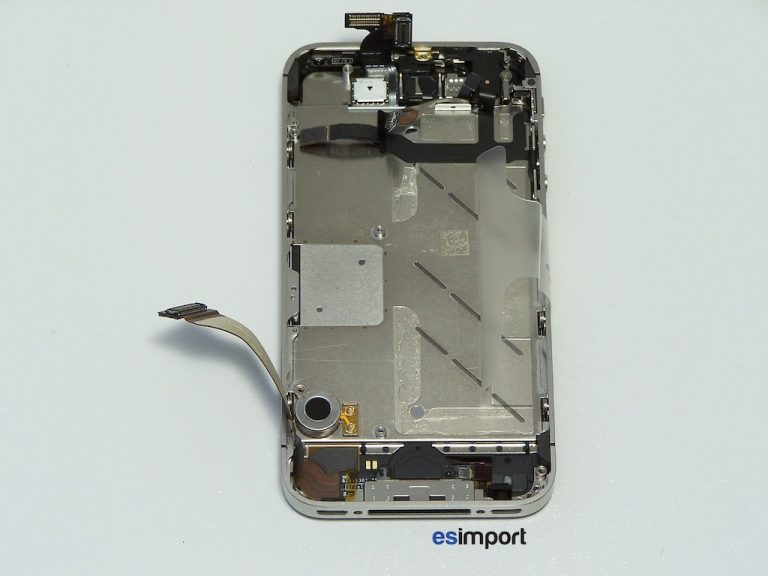

L’iPhone devrait se trouver dans cet état :

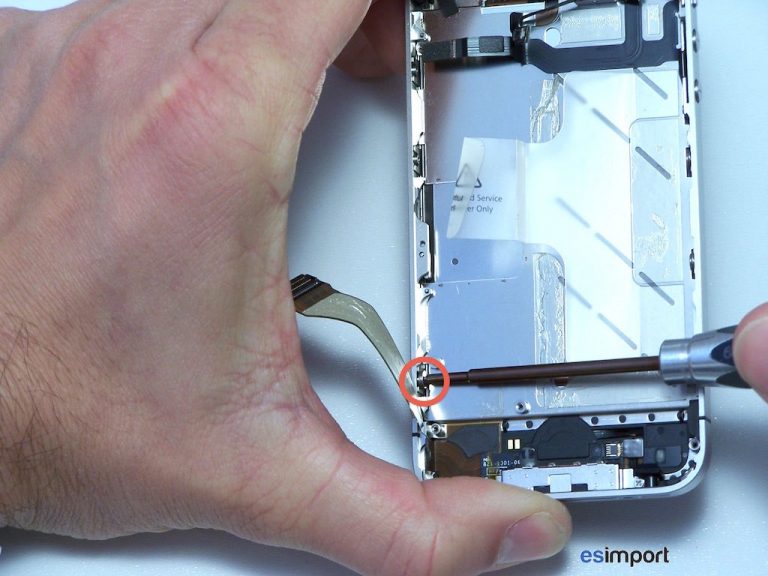

Retirer le morceau d’adhésif noir libérant ainsi une vis d’attache de l’écran :

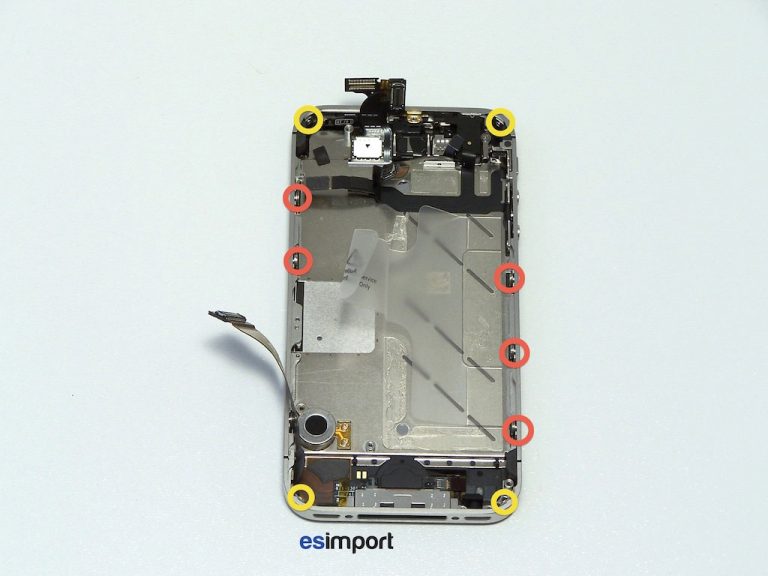

Dévisser les 4 vis jaunes maintenant les coins de l’écran. Desserrer d’un quart de tour seulement les vis en rouge maintenant les bords de l’écran :

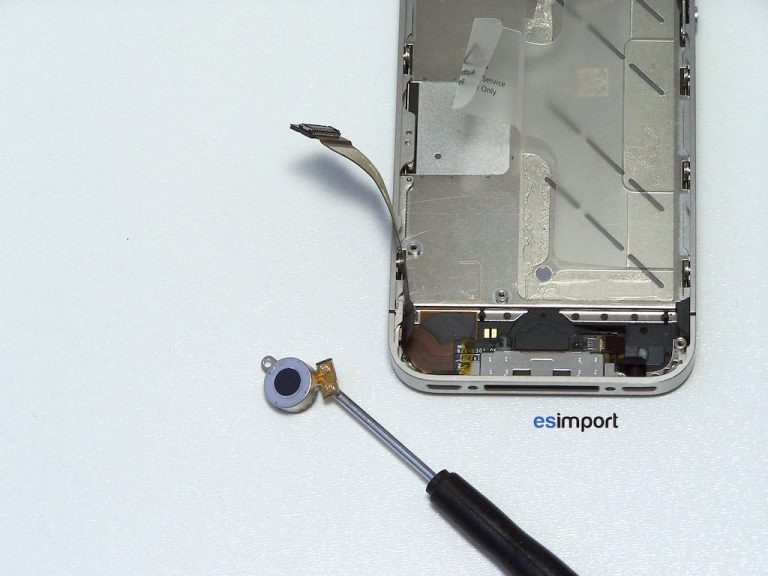

Décoller le moteur vibrant (fonction silence) du châssis. Ce dernier est simplement collé, et se retire facilement. Bien noté le repère en forme de « U » inscrit sur le châssis, vous aurez à recoller cette pièce exactement à cet endroit :

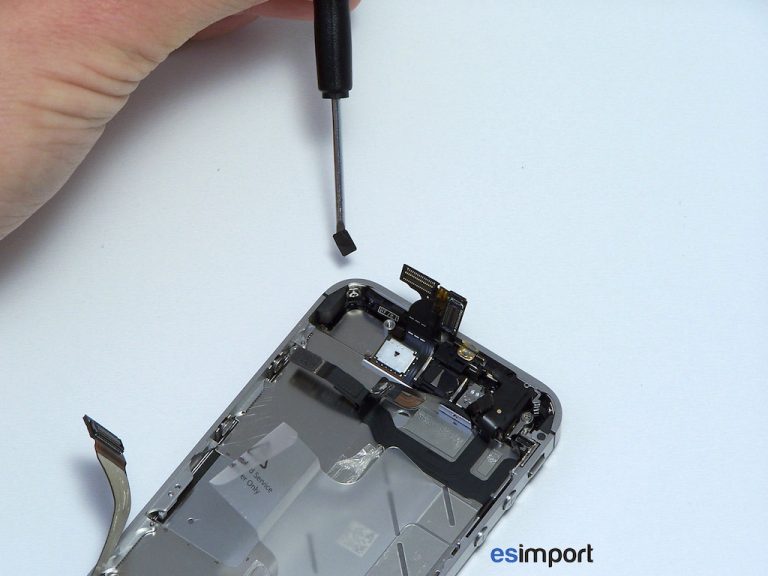

Une fois le moteur vibrant déposé, desserrer la dernière vis maintenant l’écran le bord de l’écran :

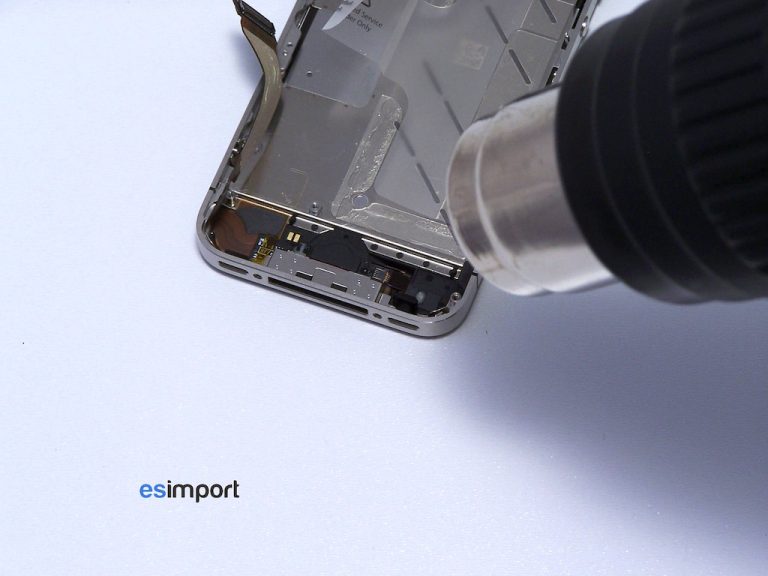

Chauffer au sèche-cheveux le bas de l’iPhone, l’écran étant collé sur le châssis :

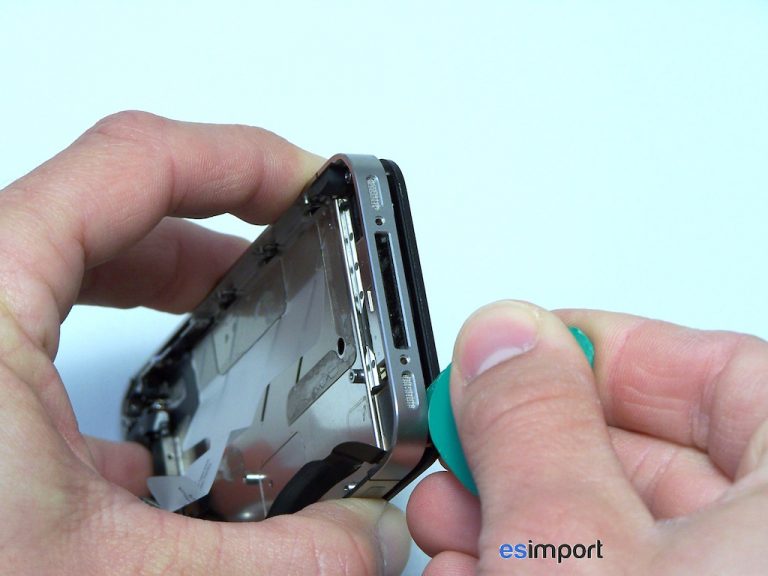

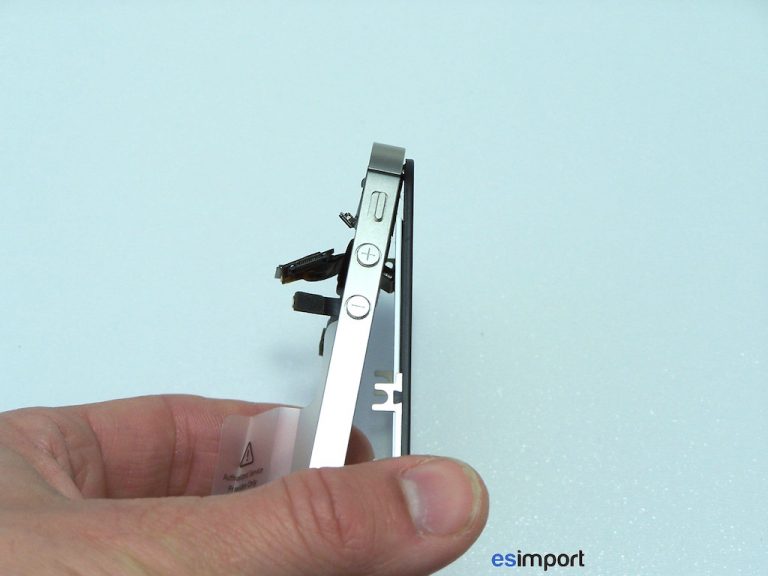

Une fois l’écran chauffé modérément, faire décoller l’écran du châssis en poussant sur une des languettes :
changement de l’ensemble écran sur un iPhone 4S

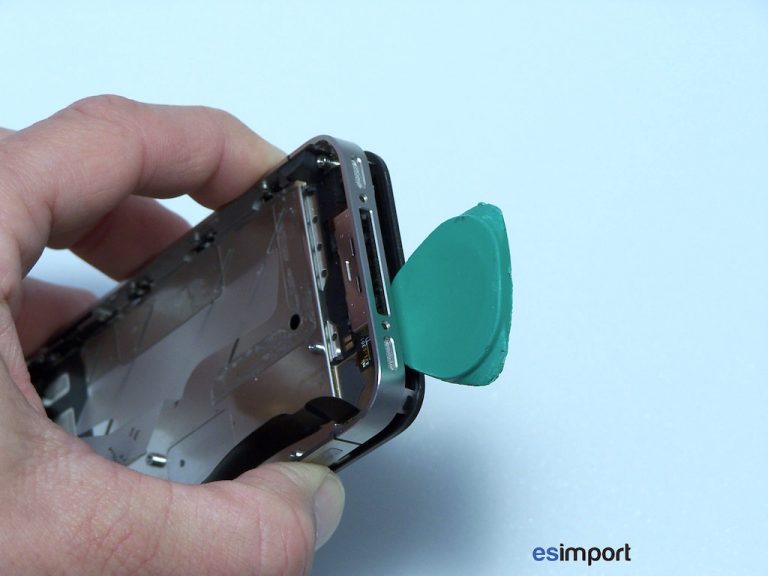

Introduire un onglet en plastique pour éviter que l’écran ne se recolle :
Travailler sur tout le pourtour de l’écran :

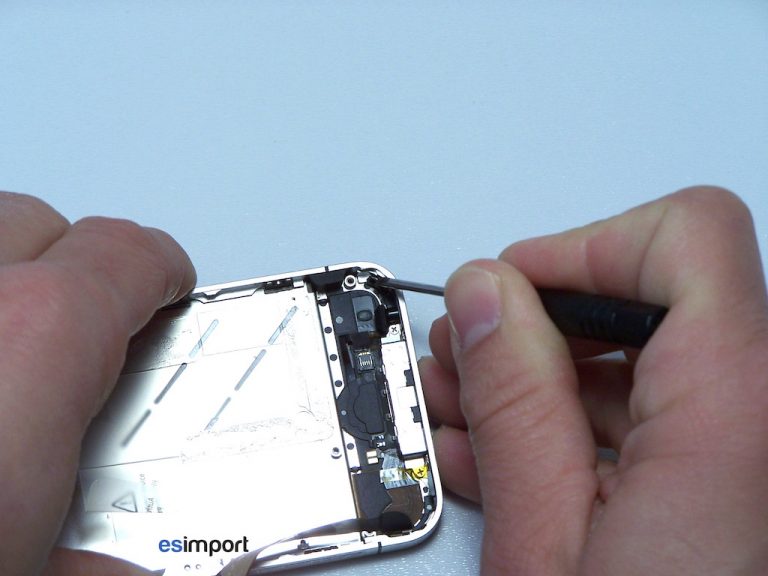

Décoller maintenant le haut de l’écran. Il est préférable de bien chauffer, afin d’assouplir la colle, plutôt que de casser le verre de l’écran pour un travail plus propre : vous aurez moins de morceaux de verre à nettoyer :

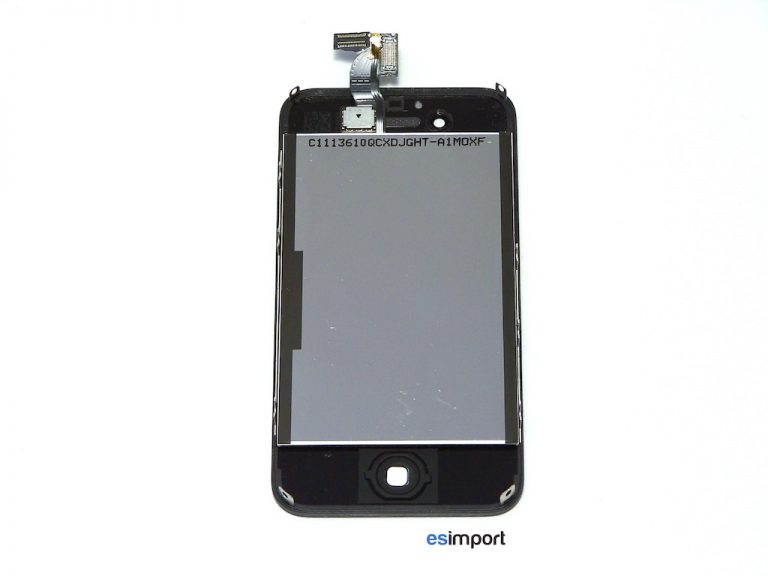

Ne pas oublier de « récupérer » la grille de protection du haut-parleur, ainsi que le bouton home sur votre ancien écran :
Vous venez de procéder au changement de l’ensemble écran sur un iPhone 4S. Remonter l’écran en faisant d’abord glisser les deux connecteurs dans la fente prévue à cet effet dans le châssis: bien vérifier que les deux connecteurs ne soient pas pliés.
Lors de la pose du nouvel écran, il est important de vérifier que le châssis soit parfaitement exempt de tout morceau de verre: l’écran ne serait alors pas parfaitement posé, et se briserait.
