Changer disque dur sur iMac 21 5 pouces 2009

Ce tutoriel vous guidera pas à pas pour le changement du disque dur sur un iMac A1311 2009.

Les disque durs étant des éléments mécaniques, il est fréquent de devoir les changer à l’issue de quelques années d’utilisation (ce qui explique aussi pourquoi une sauvegarde régulière est indispensable).

Depuis fin 2009, Apple utilise sur les iMacs le capteur interne de température du disque dur, ce qui en complique énormément le changement, à moins de confier l’opération au réseau officiel APR Apple mais à un prix évidemment prohibitif.

Il est techniquement possible de ne pas brancher le connecteur de cette sonde, mais cela provoquera un emballement continu du ventilateur refroidissant le disque dur, ce qui reste assez inconfortable à l’usage.

Il est également possible de télécharger sur internet un soft, permettant de contrôler de manière logicielle le ventilateur, mais de manière totalement aveugle, puisque la carte-mère ne dispose plus de la donnée-température du disque dur.

Nous verrons ci-dessous qu’un remplacement par un disque dur du commerce reste possible, avec un peu de manipulation. L’opération détaillée ci-dessous n’est valable que pour un disque Seagate monté d’origine, remplacé par un disque Western Digital.



Outils nécessaires :



Pièces nécessaires :

  • disque dur ou SSD

Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

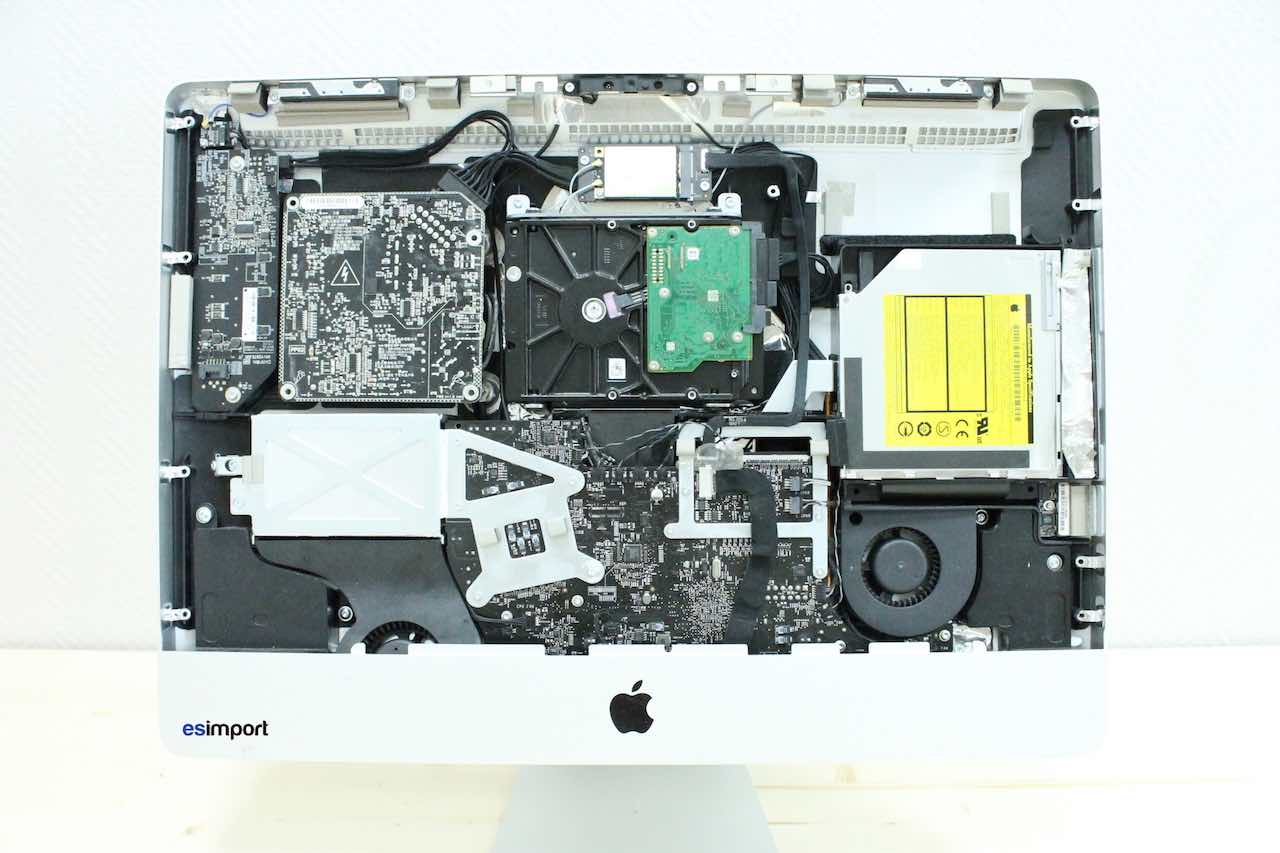

Commencer en premier lieu par déposer la surface vitrée de l’iMac, et démonter l’écran LCD.  L’iMac devrait être dans cette situation :

disque dur iMac 2009

Changement du disque dur sur un iMac A1311 2009

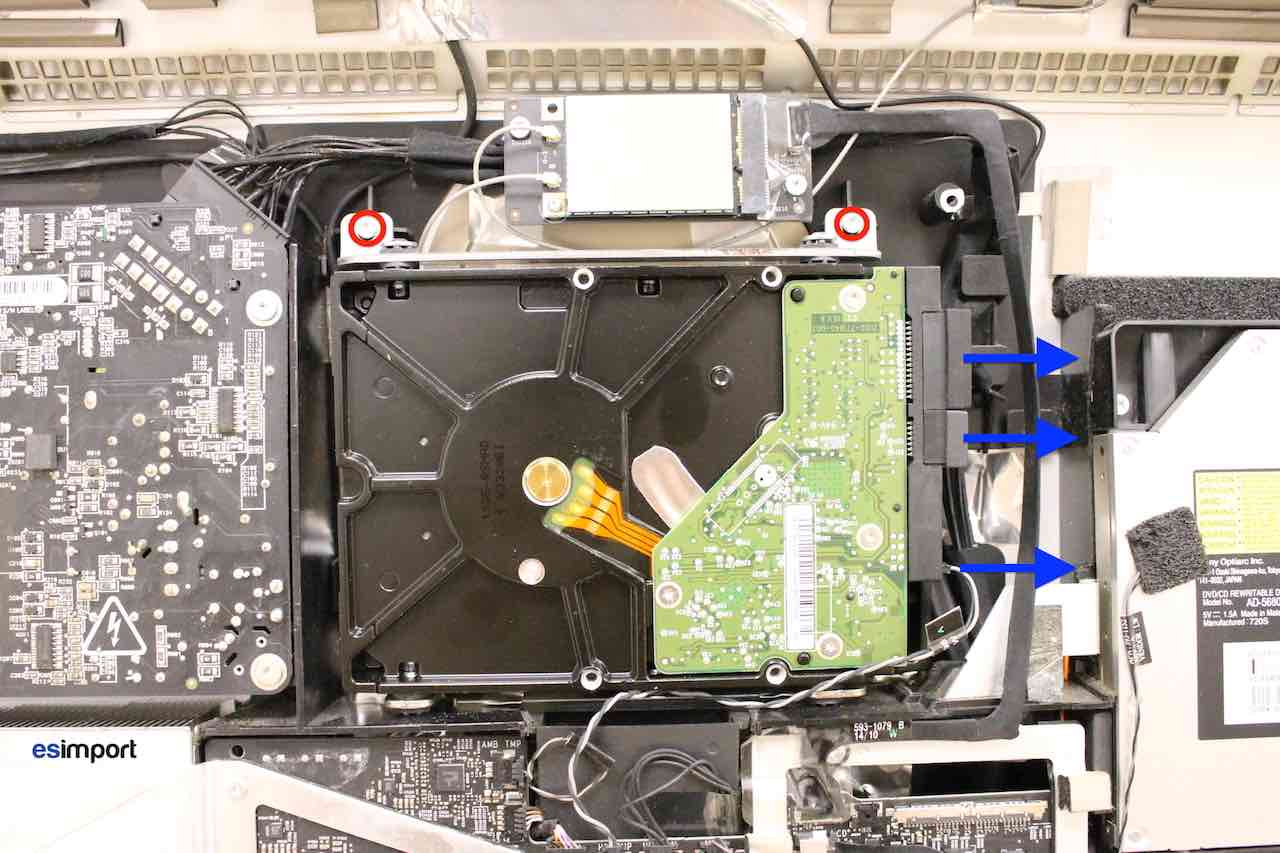

Le disque dur est immédiatement accessible, son démontage ne pose pas de difficulté particulière mais nécessite l’utilisation du tournevis Torx 9. (il faudra ensuite un tournevis Torx 8 pour démonter les vis latérales de part de d’autres du disque dur) :

disque dur iMac 2009

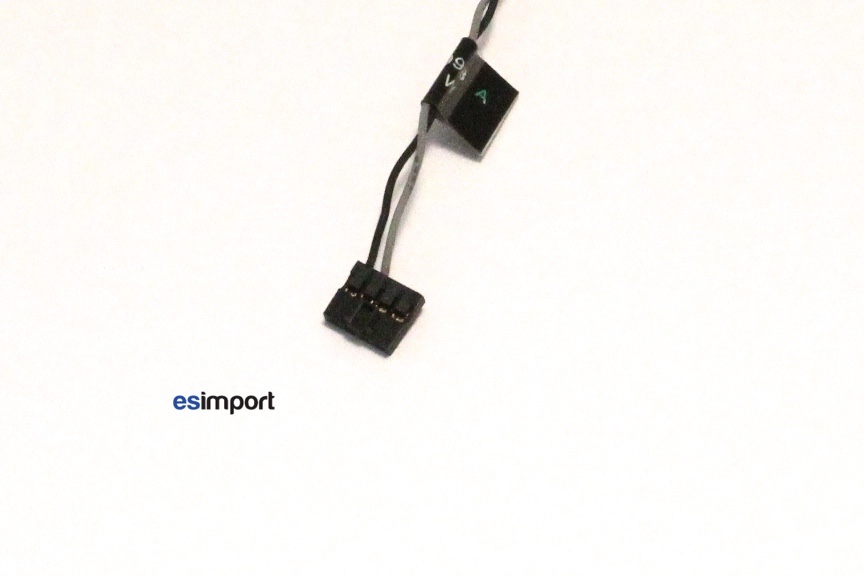

Voici le câble du capteur de température monté d’origine, prévu pour les disques durs Seagate. Il dispose d’une connectique plate 4 broches, dont seules 2 sont utilisées :

disque dur iMac 2009

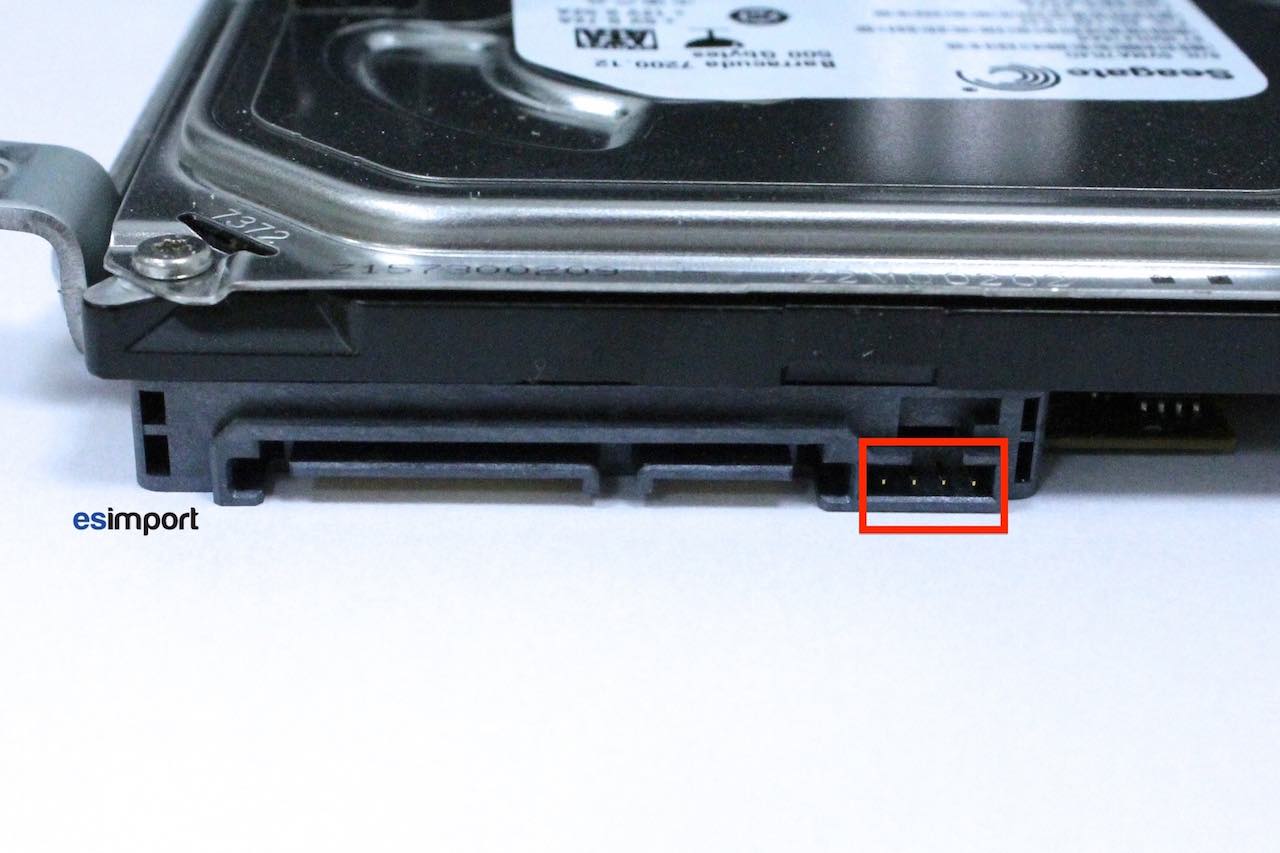

Ce câble vient se connecter sur la partie droite dans le disque dur d’origine Seagate :

disque dur iMac 2009

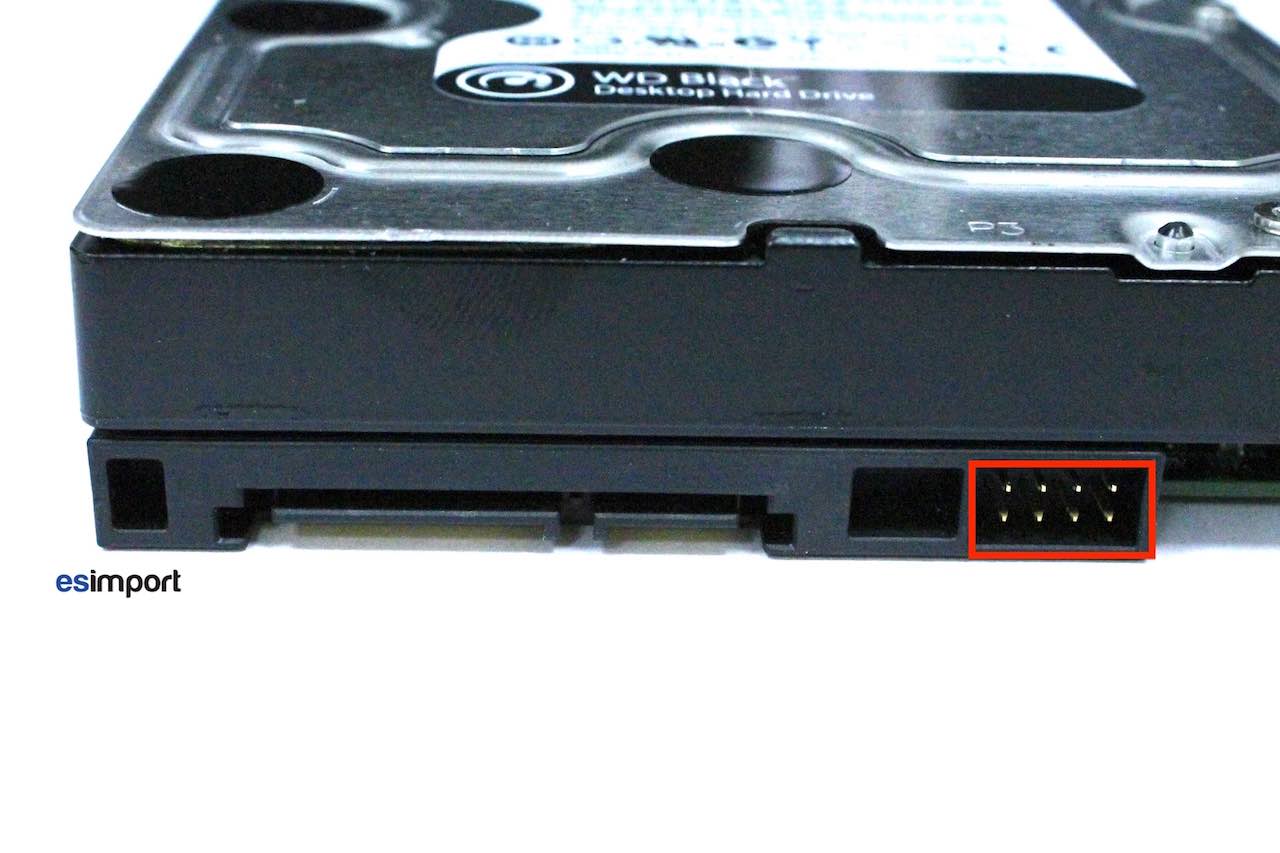

Voici le disque dur Wester Digital acheté dans le commerce. La connectique est différente. Il faut donc modifier le câble du disque :

disque dur iMac 2009

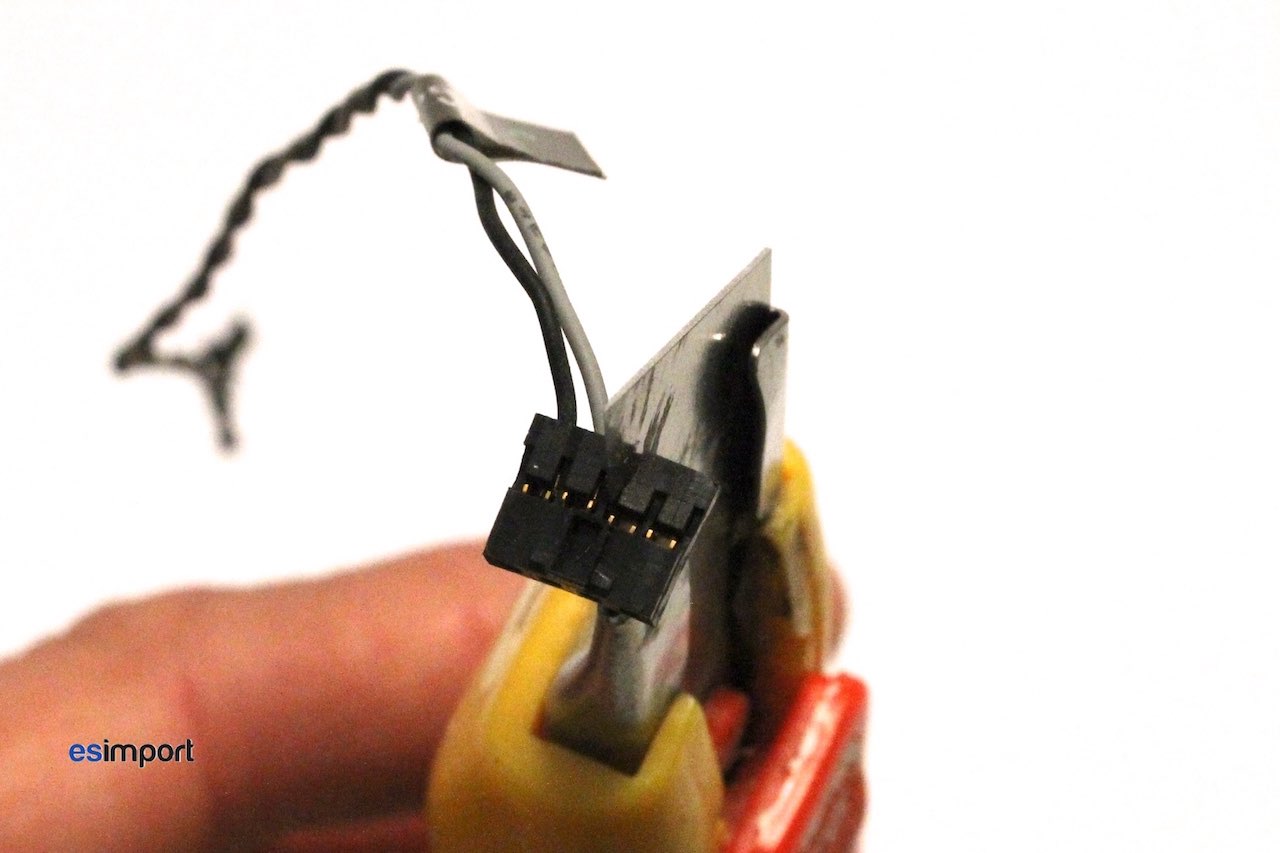

Il suffit tout simplement de sectionner à l’aide d’un cutter  le milieu du connecteur, en prenant bien garde de ne pas abîmer les fiches existantes :

disque dur iMac 2009

Le câble modifié devrait ressembler à ceci :

disque dur iMac 2009

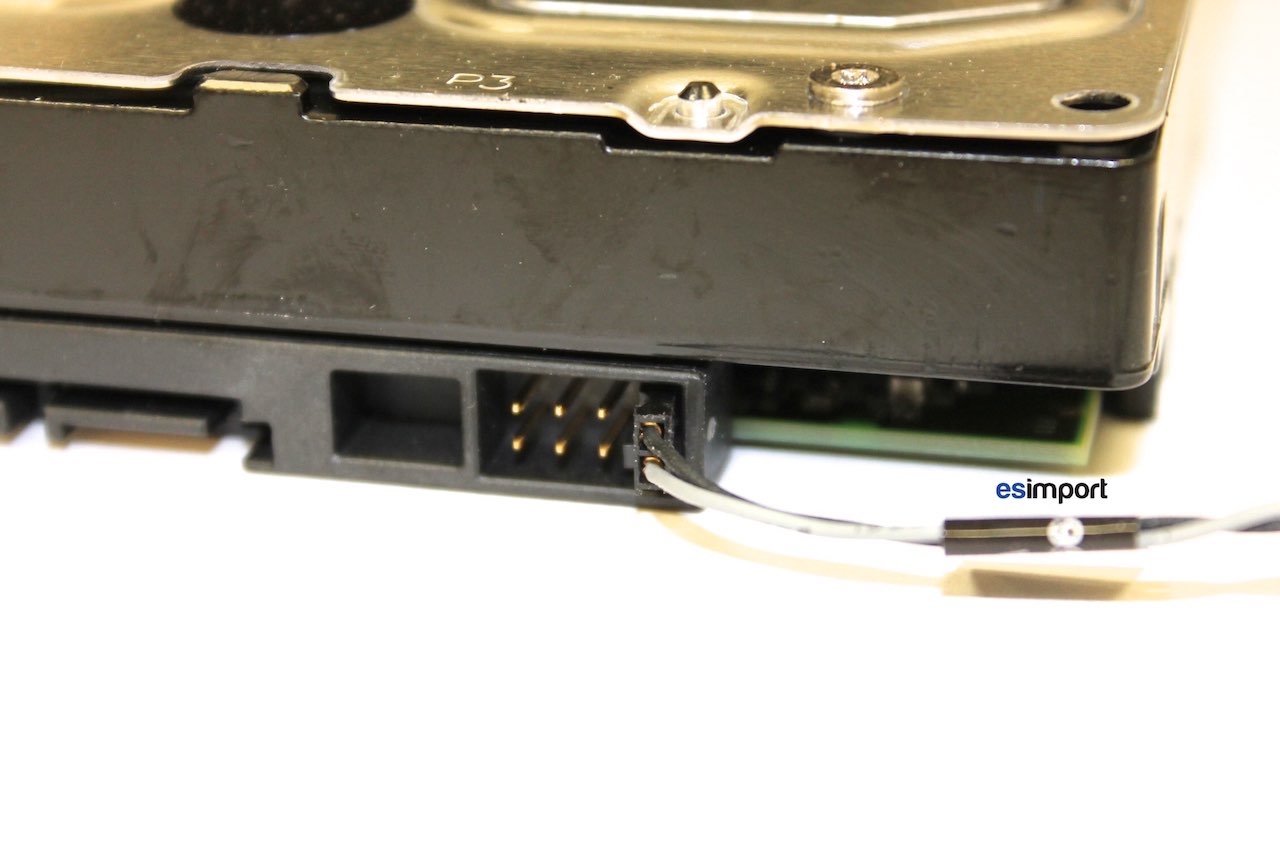

Connecter le câble modifié sur le disque de remplacement Wester Digital sur la partie à l’extrémité droite, puis remonter le disque dur dans le berceau de l’iMac :

disque dur iMac 2009

Il s’agit maintenant de tester avant remontage final. Pour cela, il n’est pas nécessaire de remonter l’écran LCD. Attention: le bloc alimentation étant à nu, surtout ne pas le toucher sous peine de choc électrique !!!

Bien tester ensuite en suivant les étapes suivantes :

1. démarrer l’iMac, connecteur sonde branché.

2. au bout de quelques minutes, débrancher le câble de la sonde modifié. Si le câble était bien branché, le ventilateur du disque dur devrait s’emballer progressivement. (bien tendre l’oreille, ne pas confondre avec le ventilateur de la carte-mère, ou le ventilateur du lecteur optique)

3. rebrancher le connecteur. Le ventilateur devrait se calmer progressivement. En cas d’insuccès, faire pivoter le connecteur à 180° afin d’intervertir les câbles.

Répéter l’opération à plusieurs reprises, afin d’être certain du résultat. Vous pouvez monter définitivement l’écran ensuite sur l'iMac.
