Ce tutoriel vous guidera pas à pas pour le changement de carte graphique sur un iMac 24 pouces A1225.
Lorsque votre iMac ne démarre plus, et affiche des stries caractéristiques comme illustré sur la photo ci-dessus, c’est le signe que la carte graphique est défectueuse. Heureusement, la carte graphique sur les iMac est en général séparé de la carte-mère et est donc détaillable. Son changement n’est pas si difficile en suivant ce tutoriel avec rigueur.
Ce tutoriel vous indique la procédure à suivre pour remplacer la carte graphique de votre iMac 24″ A1225.
Avant de suivre ce tutoriel, vous devez d’abord suivre ceux sur le démontage de la dalle LCD et le démontage de la carte-mère.
Outils nécessaires :
- Tounevis Torx 9
- Spudger
- Carte graphique de rechange pour iMac 24″ A1225
- Pâte thermique
Rappel: avant toute intervention, se décharger de toute électricité statique, débrancher l’alimentation secteur. L’ouverture d’un matériel Apple annule la garantie constructeur, et s’effectue sous la seule responsabilité de l’intervenant.

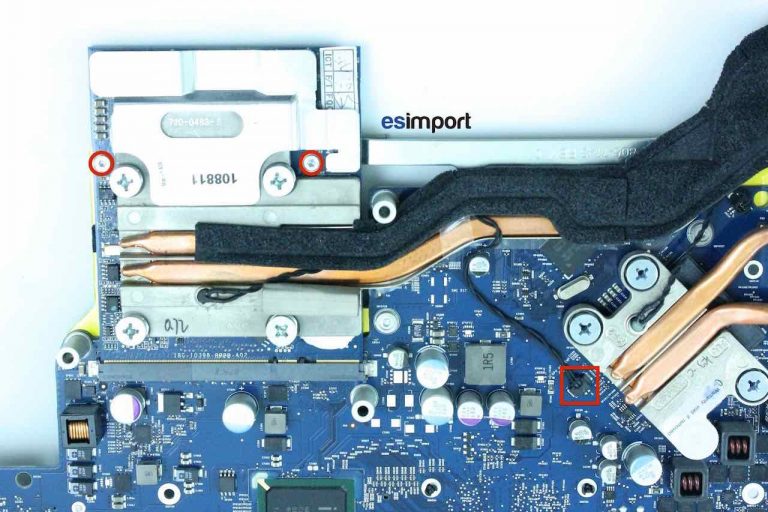

Dévisser les 2 vis torx 9 qui fixe la carte graphique au support métallique de la carte-mère. Déconnecter la sonde de température de la carte graphique avec le spudger pour ne pas l’endommager :

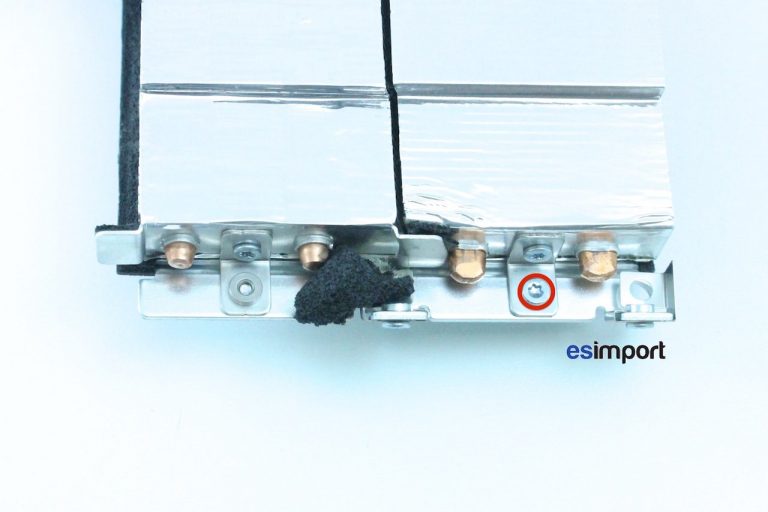

Retirer la dernière vis torx 9 qui fixait la carte graphique au support de la carte-mère :
Changement de carte graphique sur un iMac A1225 2008

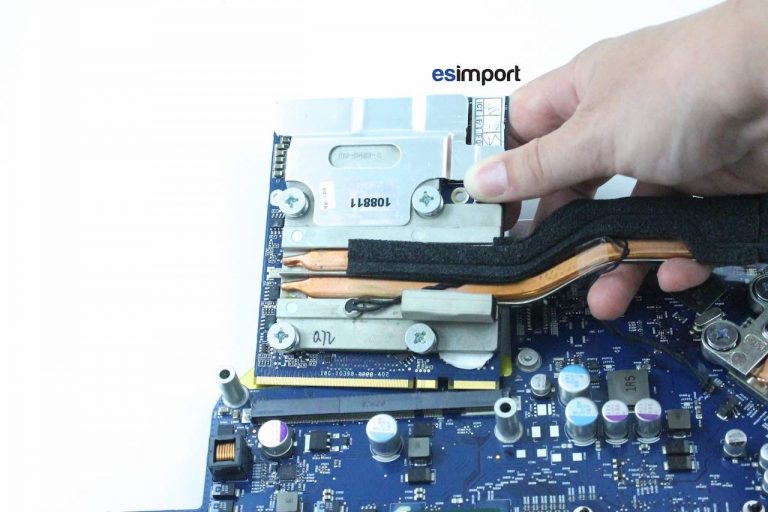

Déloger la carte graphique de son connecteur en la soulevant :
L’étape du démontage est maintenant terminée.
Fixer la nouvelle carte graphique à la carte-mère sans oublier de reconnecter la sonde de température. Nous vous recommandons de la scotcher afin qu’elle ne se déconnecte pas par inadvertence en remontant la carte-mère sur le chassis. Sans ce connecteur, le ventilateur s’emballerait.
Refixer la carte-mère dans le chassis. Inutile de remettre l’ensemble des vis pour le moment, il suffit de stabiliser la carte-mère avec une vis unique et reconnecter les câbles. Fixer ensuite l’écran avec 2 vis. Une étape de test est recommandée afin de vérifier le bon fonctionnement de la machine avant remontage définitif.

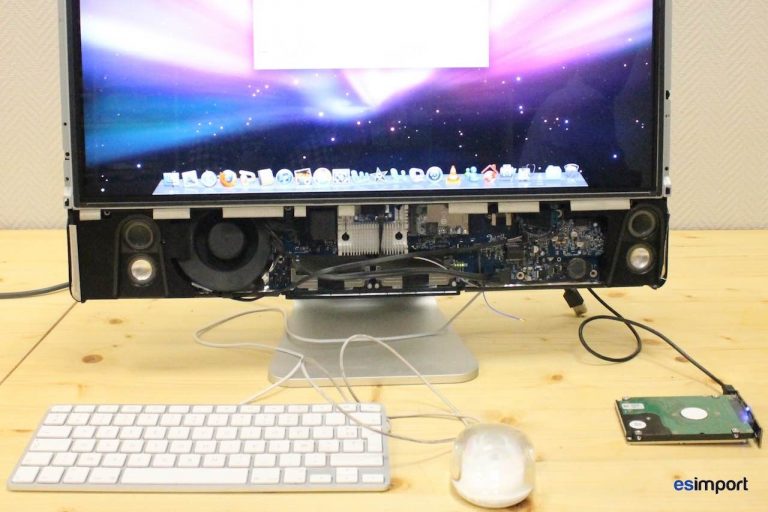

Cette étape est importante, car un défaut de carte-mère ou de carte graphique peut masquer un autre problème éventuel. Par exemple, durant cette phase de test, nous nous sommes aperçus que le disque dur de cet iMac ne démarrait pas. Il s’agit alors de démarrer sur disque dur externe contenant un OS. De ce fait nous pouvons déceler tout autre problème et avoir accès au disque dur interne pour tester son fonctionnement :
Si l’ensemble des composants fonctionnent, le remontage peut donc être achevé dans le sens chronologique inverse.
